HG/T2113-1991
↓ 点击下载此标准

基本信息

标准号：
HG/T 2113-1991
标准名称：
卧式硫化罐检测方法
标准类别：
化工行业标准(HG)
英文名称：
Testing and measuring methods for rubber autoclave
出版语种：
简体中文
下载格式：
.zip.pdf

手机扫码下载更方便

标准分类号

关联标准

替代情况：
被HG/T 2113-2011 橡胶硫化罐检测方法代替

出版信息

页数：
9

其他信息

首发日期：
1991-08-19
归口单位：
中华人民共和国化学工业部
提出单位：
中华人民共和国化学工业部
发布部门：
中华人民共和国化学工业部
主管部门：
中华人民共和国化学工业部

标准简介/下载

点击下载

标准简介：

本标准规定了卧式硫化罐主要项目的检测方法。适用于卧式硫化罐的检测。本标准于2012年7月1日被HG/T 2113-2011 橡胶硫化罐检测方法代替。

标准内容

📄 页码

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页

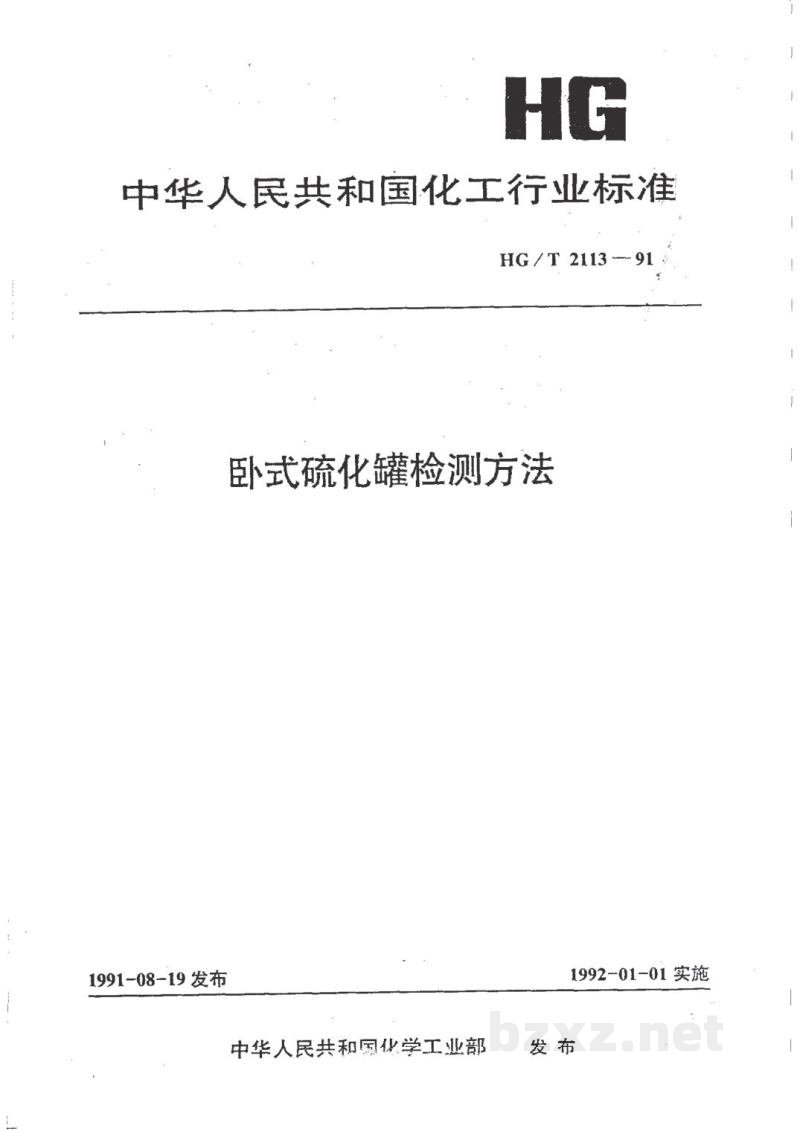

HG中华人民共和国化工行业标准
HG/T 2113—91
卧式硫化罐检测方法

1991-08-19 发布
1992-01-01 实施
中华人民共和国化学工业部 发 布

序号	检测项目	检测方法	检测简图	检测工具

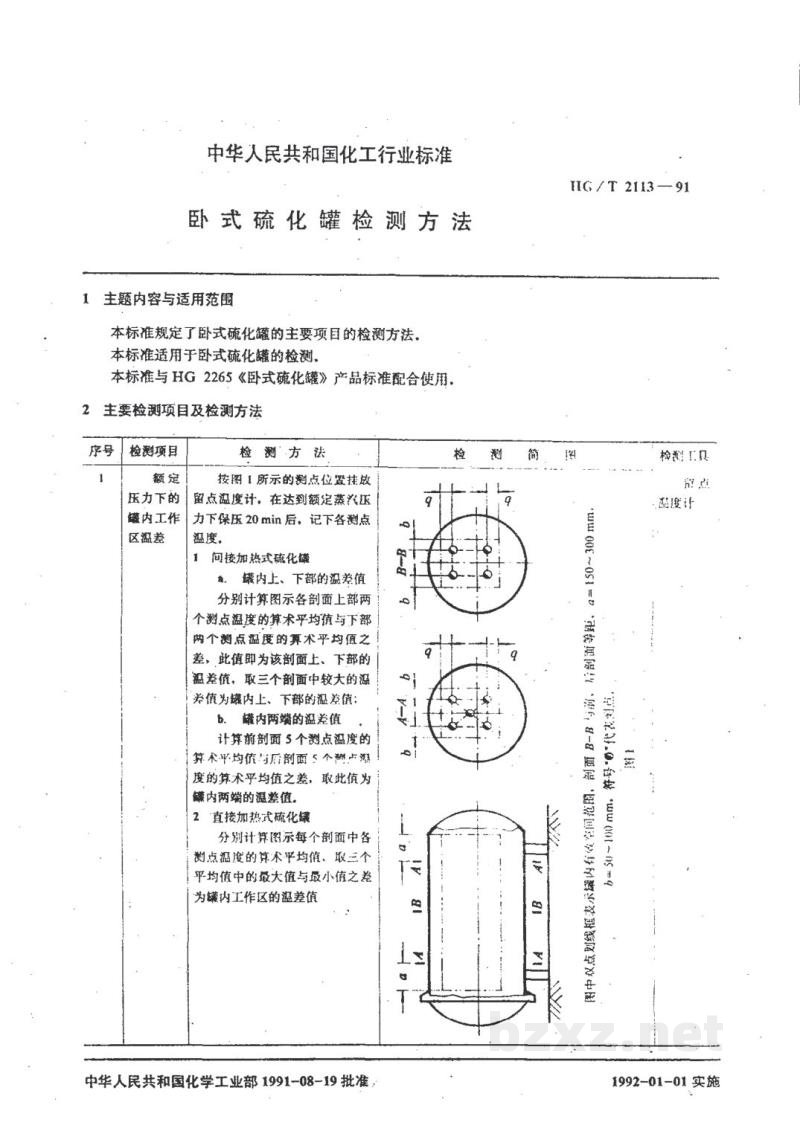

1	额定压力下的罐内工作区温差	按图1所示的测点位置挂放留点温度计，在达到额定蒸汽压力下保压 20 min后，记下各测点温度。 1 间接加热式硫化罐 a. 罐内上、下部的温差值分别计算图示各剖面上部两个测点温度的算术平均值与下部两个测点温度的算术平均值之差，此值即为该剖面中上、下部的温差值。取三个剖面中较大的温差值为罐内上、下部的温差值。 b. 罐内两端的温差值计算前剖面 5个测点温度的算术平均值与后剖面 5个测点温度的算术平均值之差，取此值为罐内两端的温差值。 2 直接加热式硫化罐分别计算图示每个剖面中各测点温度的算术平均值，取三个平均值中的最大值与最小值之差为罐内工作区的温差值。	[图片] 图1 图中双点划线框表示罐内有汽空间范围。剖面 B-B 与前、后剖面等距，a = 150～300 mm。 b=30～100 mm。符号“●”代表测点。	留点温度计

序号	检测项目	检测方法	检测简图	检测工具

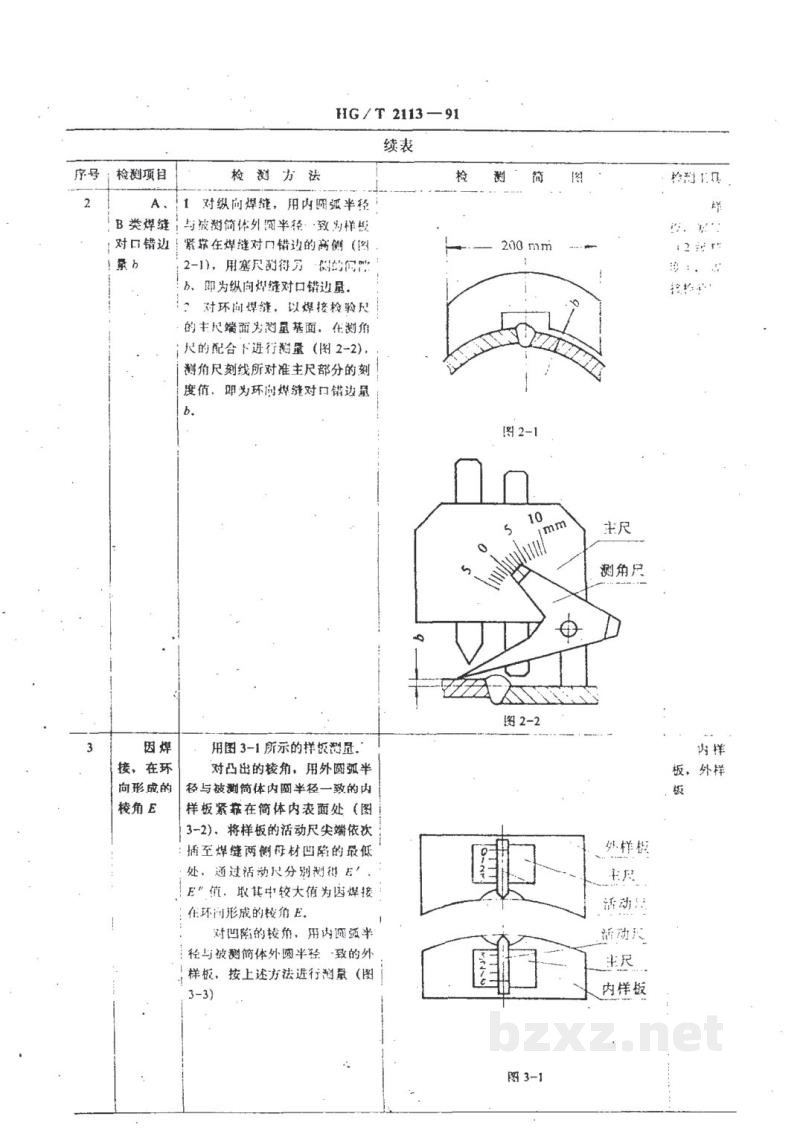

2	A、B类焊缝对口错边量 $b$	1. 对纵向焊缝，用内圆弧半径与被测筒体外圆半径一致的样板紧靠在焊缝对口错边的两侧（图2-1），用塞尺测得另一侧的间隙 $b$，即为纵向焊缝对口错边量。 2. 对环向焊缝，以焊接检验尺的主尺端面为测量基面，在测角尺的配合下进行测量（图2-2）。测角尺刻线所对准主尺部分的刻度值，即为环向焊缝对口错边量 $b$。	[图片] 图 2-1 [图片] 图 2-2	样板、塞尺 HJ检测尺
3	因焊接，在环向形成的棱角 $E$	用图3-1所示的样板测量。对凸出的棱角，用外圆弧半径与被测筒体内圆半径一致的内样板紧靠在筒体内表面处（图3-2），将样板的活动尺尖端依次插至焊缝两侧母材凹陷的最低处。通过活动尺分别测得 $E'$、$E''$ 值，取其中较大值为因焊接在环向形成的棱角 $E$。对凹陷的棱角，用内圆弧半径与被测筒体外圆半径一致的外样板，按上述方法进行测量（图3-3）。	[图片] 图 3-1	内样板、外样板
