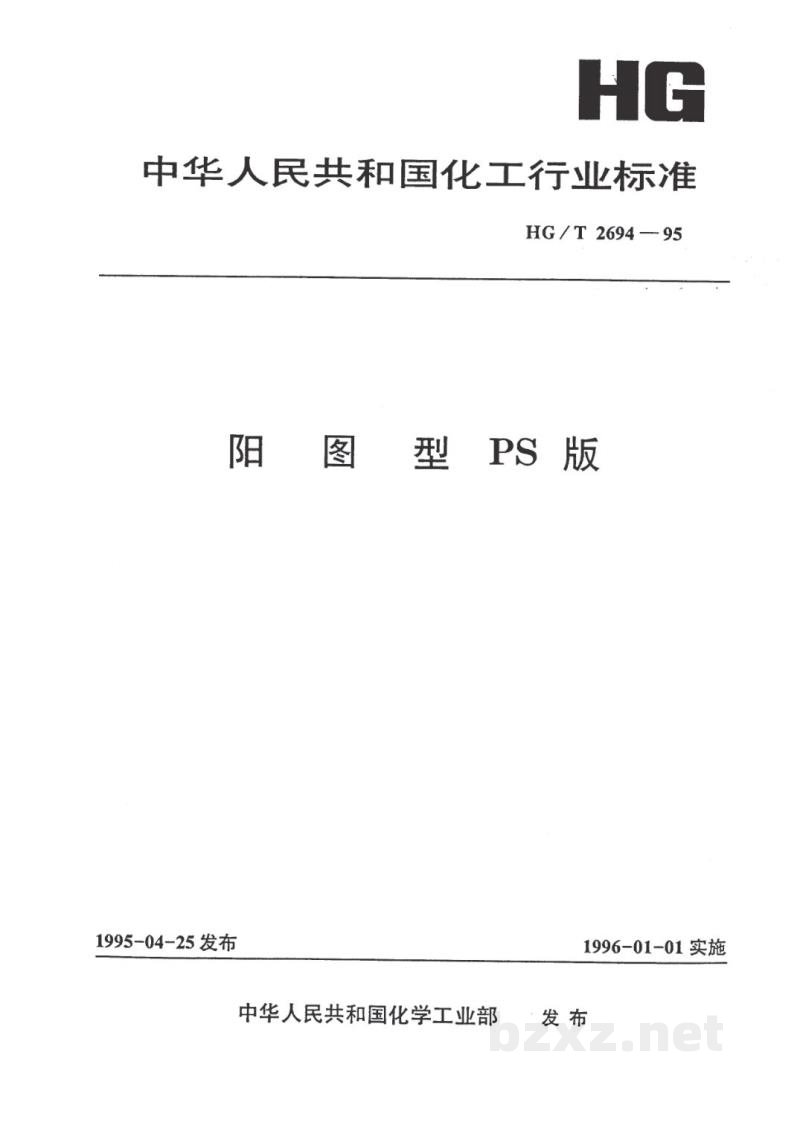

标准简介/下载中华人民共和国化工行业标准
HG/T 2694—95
阳图型PS版
1995-04-25 发布1996-01-01 实施
中华人民共和国化学工业部 发 布
中华人民共和国化工行业标准
HG/T 2694-95
阳图型PS版
代替 ZB G81 010—89

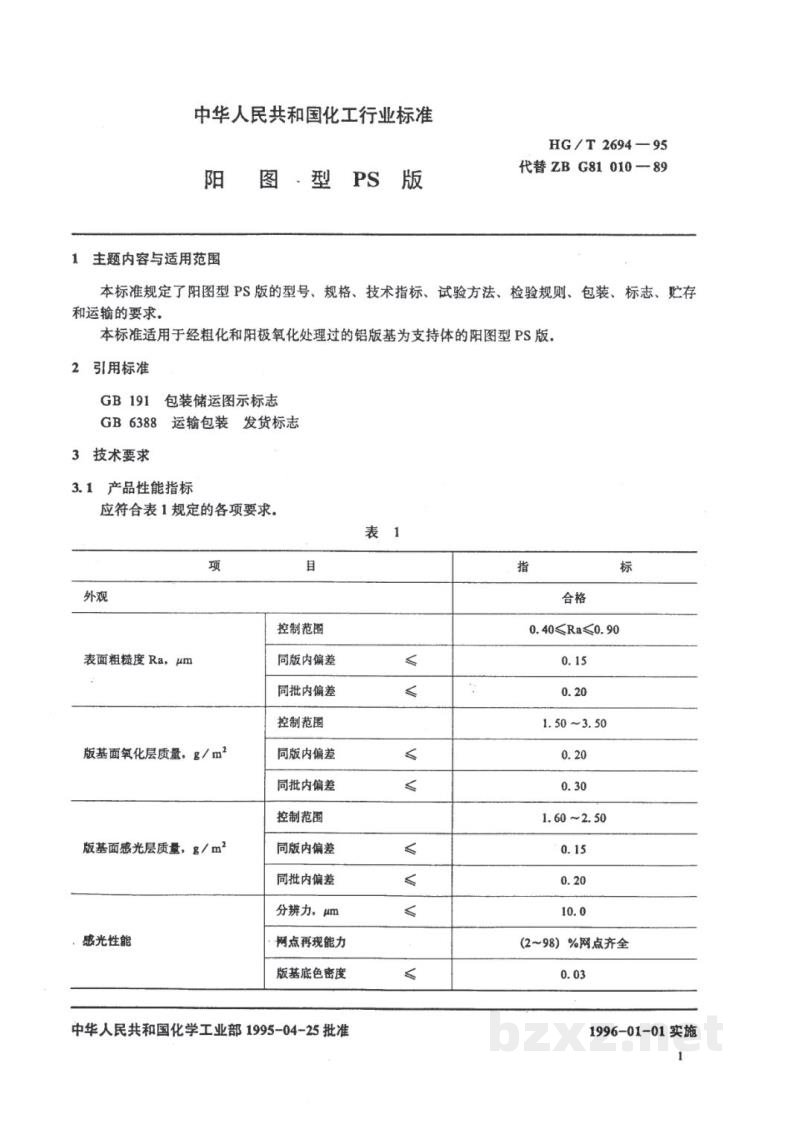

1 主题内容与适用范围
本标准规定了阳图型PS版的型号、规格、技术指标、试验方法、检验规则、包装、标志、贮存和运输的要求。
本标准适用于经粗化和阳极氧化处理过的铝板基为支持体的阳图型PS版。
2 引用标准
- GB 191 包装储运图示标志
- GB 6388 运输包装发货标志
3 技术要求
3.1 产品性能指标
应符合表1规定的各项要求。
表 1
| 项 目 | 指 标 | |
|---|---|---|
| 外观 | 合格 | |
| 表面粗糙度 Ra, μm | 控制范围 | 0.40 ≤ Ra ≤ 0.90 |
| 同版内偏差 | ≤ 0.15 | |
| 同批内偏差 | ≤ 0.20 | |
| 版基面氧化层质量, g/m² | 控制范围 | 1.50 ～ 3.50 |
| 同版内偏差 | ≤ 0.20 | |
| 同批内偏差 | ≤ 0.30 | |
| 版基面感光层质量, g/m² | 控制范围 | 1.60 ～ 2.50 |
| 同版内偏差 | ≤ 0.15 | |
| 同批内偏差 | ≤ 0.20 | |
| 感光性能 | 分辨力, μm | ≤ 10.0 |
| 网点再现能力 | (2～98) %网点齐全 | |
| 版基底色密度 | ≤ 0.03 | |

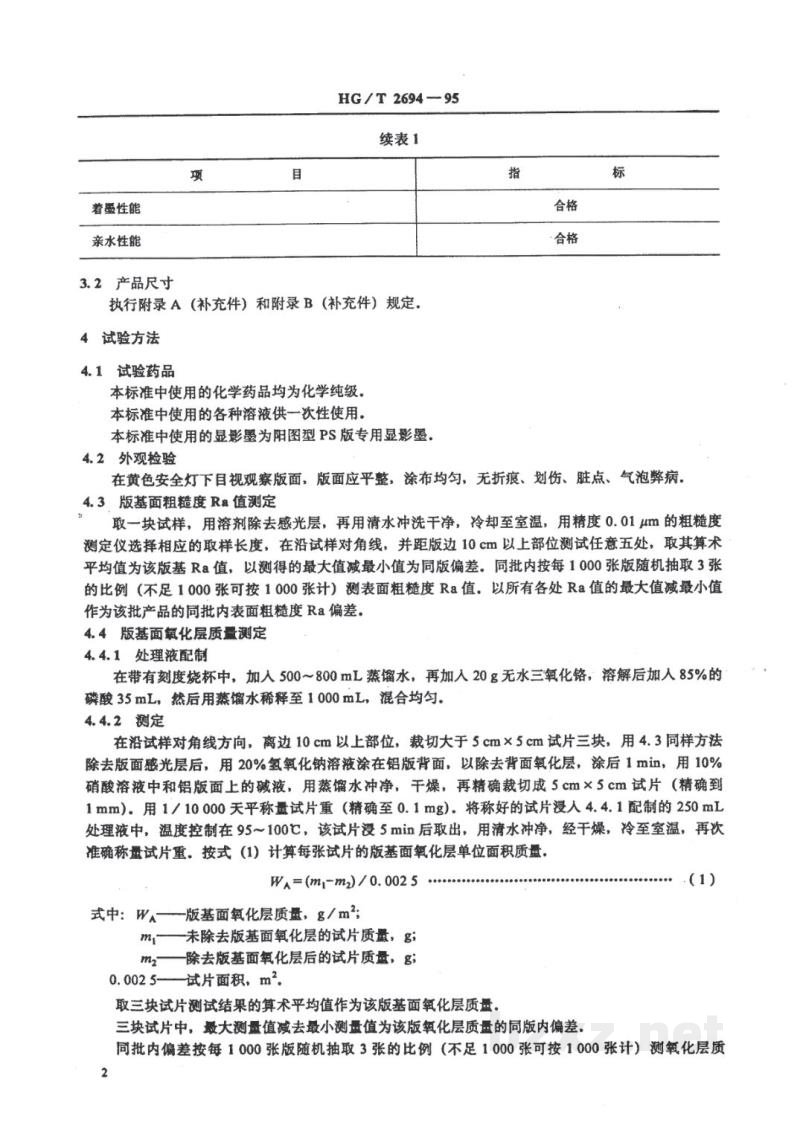

续表1
| 项 目 | 指 标 |
|---|---|
| 着墨性能 | 合格 |
| 亲水性能 | 合格 |
3.2 产品尺寸
执行附录A（补充件）和附录B（补充件）规定。
4 试验方法
4.1 试验药品
本标准使用的化学药品均为化学纯级。
本标准中使用的各种溶液供一次性使用。
本标准中使用的显影墨为阳图型PS版专用显影墨。
4.2 外观检验
在黄色安全灯下目视观察版面，版面应平整，涂布均匀，无折痕、划伤、脏点、气泡弊病。
4.3 版基面粗糙度Ra值测定
取一块试样，用溶剂除去感光层，再用清水冲洗干净，冷却至室温，用精度0.01μm的粗糙度测定仪选择相应的取样长度，在沿试样对角线，并距版边10cm以上部位测试任意五处，取其算术平均值为该版基Ra值，以测得的最大值减最小值为同版偏差。同批内按每1 000张版随机抽取3张的比例（不足1 000张可按1 000张计）测表面粗糙度Ra值，以所有各处Ra值的最大值减最小值作为该批产品的同批内表面粗糙度Ra偏差。
4.4 版基面氧化层质量测定
4.4.1 处理液配制
在带有刻度烧杯中，加入500~800mL蒸馏水，再加入20g无水三氧化铬，溶解后加入85%的磷酸35mL，然后用蒸馏水稀释至1 000mL，混合均匀。
4.4.2 测定
在沿试样对角线方向，离边10cm以上部位，裁切大于5cm×5cm试片三块，用4.3同样方法除去版面感光层后，用20%氢氧化钠溶液涂在铝板背面，以除去背面氧化层，涂后1min，用10%硝酸溶液中中和铝版面上的碱液，用蒸馏水冲净，干燥，再精确裁切成5cm×5cm试片（精确到1mm）。用1/10 000天平称量试片重（精确至0.1mg），将称好的试片浸入4.4.1配制的250mL处理液中，温度控制在95~100℃，该试片浸5min后取出，用清水冲净，经干燥，冷至室温，再次准确称量试片重。按式（1）计算每张试片的版基面氧化层单位面积质量。
WA = (m1 - m2) / 0.0025 ………………………………（1）
式中：WA——版基面氧化层质量，g/m²；
m1——未除去版基面氧化层的试片质量，g;
m2——除去版基面氧化层后的试片质量，g;
0.0025——试片面积，m²。
取三块试片测试结果的算术平均值作为该版基面氧化层质量。
三块试片中，最大测量值减去最小测量值为该版氧化层质量的同版内偏差。
同批内偏差按每1 000张版随机抽取3张的比例（不足1 000张可按1 000张计）测氧化层质
