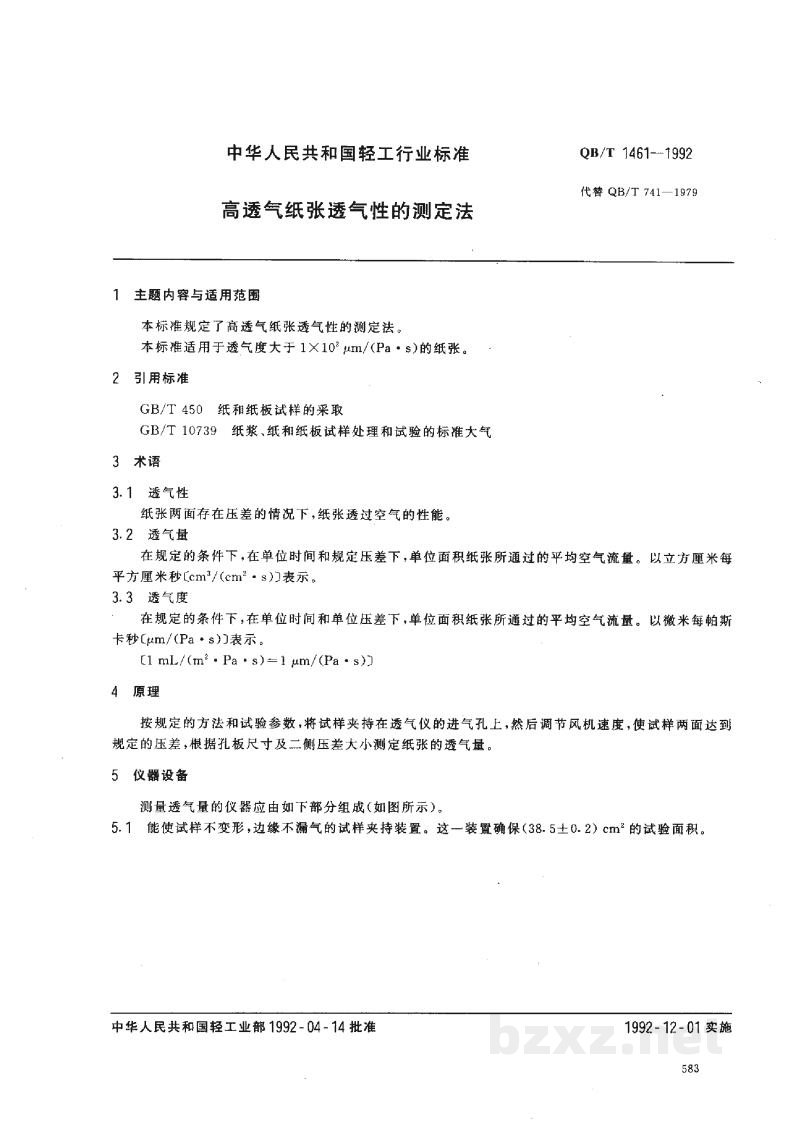

【轻工标准】 高透气纸张透气性的测定法

中华人民共和国轻工行业标准

高透气纸张透气性的测定法QB/T 1461—1992
代替 QB/T 741—1979

1 主题内容与适用范围

本标准规定了高透气纸张透气性的测定法。

本标准适用于透气度大于 $1 \times 10^3$ $\mu m/(Pa \cdot s)$ 的纸张。

2 引用标准

GB/T 450 纸和纸板试样的采取
GB/T 10739 纸浆、纸和纸板试样处理和试验的标准大气

3 术语

3.1 透气性

纸张两面存在压差的情况下，纸透过空气的性能。

3.2 透气量

在规定的条件下，在单位时间和规定压差下，单位面积纸张所通过的平均空气流量。以立方厘米每平方厘米秒[$cm^3/(cm^2 \cdot s)$]表示。

3.3 透气度

在规定的条件下，在单位时间和单位压差下，单位面积纸张所通过的平均空气流量。以微米每帕斯卡秒[$\mu m/(Pa \cdot s)$]表示。

$[1 mL/(m^2 \cdot Pa \cdot s) = 1 \mu m/(Pa \cdot s)]$

4 原理

按规定的方法和试验参数，将试样夹持在透气仪的进气孔上，然后调节风机速度，使试样两面达到规定的压差，根据孔板尺寸及二侧压差大小测定纸张的透气量。

5 仪器设备

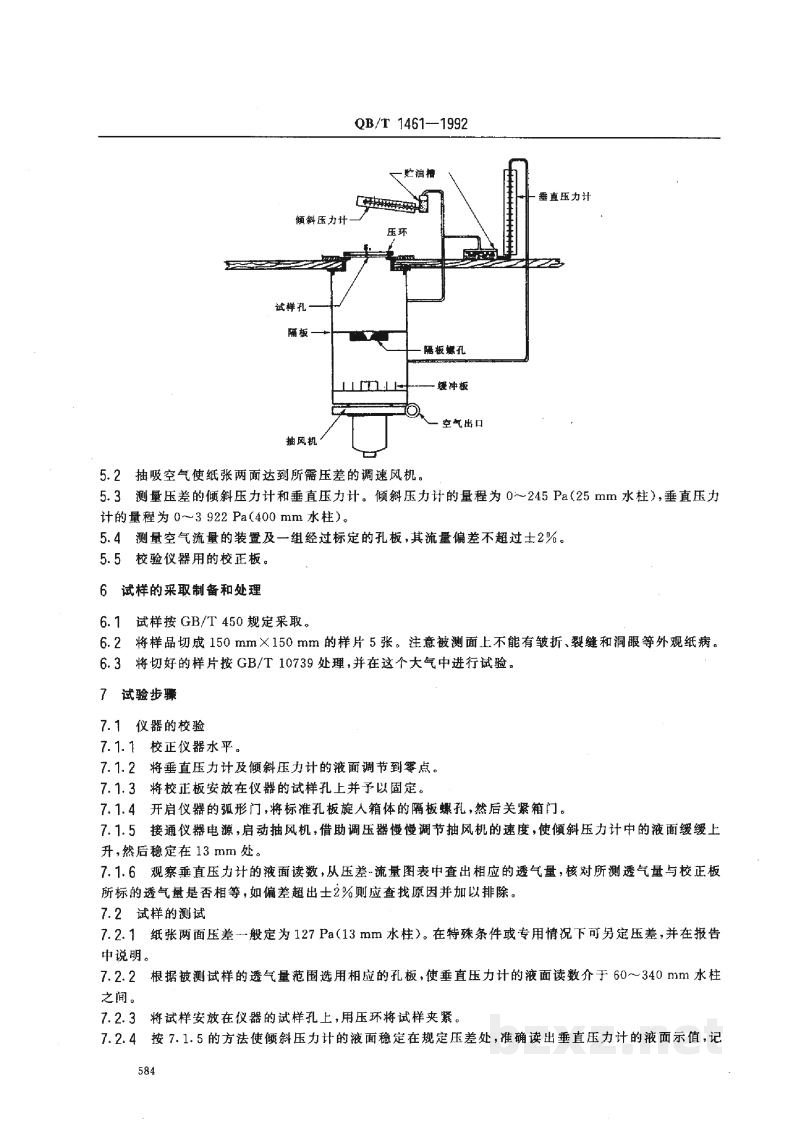

测量透气量的仪器应由如下部分组成（如图所示）。

5.1 能使试样不变形，边缘不漏气的试样夹持装置。这一装置确保$(38.5 \pm 0.2) cm^2$的试验面积。

QB/T 1461—1992

贮油槽
垂直压力计
倾斜压力计
压环
试样孔
隔板
隔板螺孔
缓冲板
空气出口
抽风机

5.2 抽吸空气使纸张两面达到所需压差的调速风机。

5.3 测量压差的倾斜压力计和垂直压力计。倾斜压力计的量程为0～245 Pa(25 mm水柱)，垂直压力计的量程为0～3 922 Pa(400 mm水柱)。

5.4 测量空气流量的装置及一组经过标定的孔板，其流量偏差不超过±2%。

5.5 校验仪器用的校正板。

6 试样的采取制备和处理

6.1 试样按GB/T 450规定采取。

6.2 将样品切成150 mm×150 mm的样片5张。注意被测面上不能有皱纹、裂缝和洞眼等外观纸病。

6.3 将切好的样片按GB/T 10739处理，并在这个大气中进行试验。

7 试验步骤

7.1 仪器的校验

7.1.1 校正仪器水平。

7.1.2 将垂直压力计及倾斜压力计的液面调节到零点。

7.1.3 将校正板安放在仪器的试样孔上并予以固定。

7.1.4 开启仪器的弧形门，将标准孔板旋入箱体的隔板螺孔，然后关紧箱门。

7.1.5 接通仪器电源，启动抽风机，借助调压器慢慢调节抽风机的速度，使倾斜压力计中的液面缓缓上升，然后稳定在13 mm处。

7.1.6 观察垂直压力计的液面读数，从压差-流量图表中查出相应的透气量，核对所测透气量与校正板所标的透气量是否相等，如偏差超出士2%则应查找原因并加以排除。

7.2 试样的测试

7.2.1 纸张两面压差一般定为127 Pa(13 mm水柱)。在特殊条件或专用情况下可另定压差，并在报告中说明。

7.2.2 根据被测试样的透气量范围选用相应的孔板，使垂直压力计的液面读数介于60～340 mm水柱之间。

7.2.3 将试样安放在仪器的试样孔上，用压环将试样夹紧。

7.2.4 按7.1.5的方法使倾斜压力计的液面稳定在规定压差处，准确读出垂直压力计的液面值，记

QB/T 1461—1992

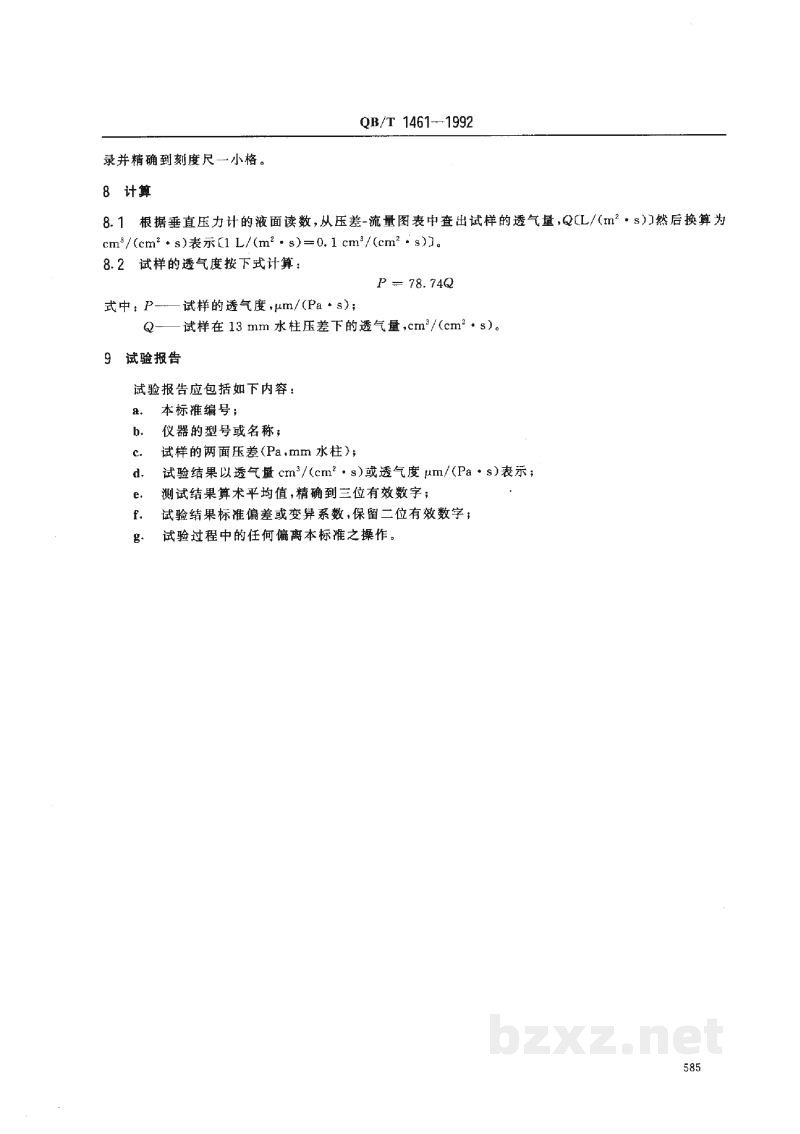

录并精确到刻度尺一小格。

8 计算

8.1 根据垂直压力计的液面读数，从压差-流量图表中查出试样的透气量 Q[L/(m²·s)]然后换算为 cm³/(cm²·s)表示[1 L/(m²·s)=0.1 cm³/(cm²·s)]。

8.2 试样的透气度按下式计算：

式中：P——试样的透气度，μm/(Pa·s)；
        Q——试样在13 mm水柱压差下的透气量，cm³/(cm²·s)。

9 试验报告

试验报告应包括如下内容：

• a. 本标准编号；
• b. 仪器的型号或名称；
• c. 试样的两面压差(Pa, mm水柱)；
• d. 试验结果以透气量 cm³/(cm²·s)或透气度 μm/(Pa·s)表示；
• e. 测试结果算术平均值，精确到三位有效数字；
• f. 试验结果标准偏差或变异系数，保留二位有效数字；
• g- 试验过程中的任何偏离本标准之操作。
