【轻工标准】 实验室玻璃仪器互换锥形磨砂接头

实验室玻璃仪器
互换锥形磨砂接头

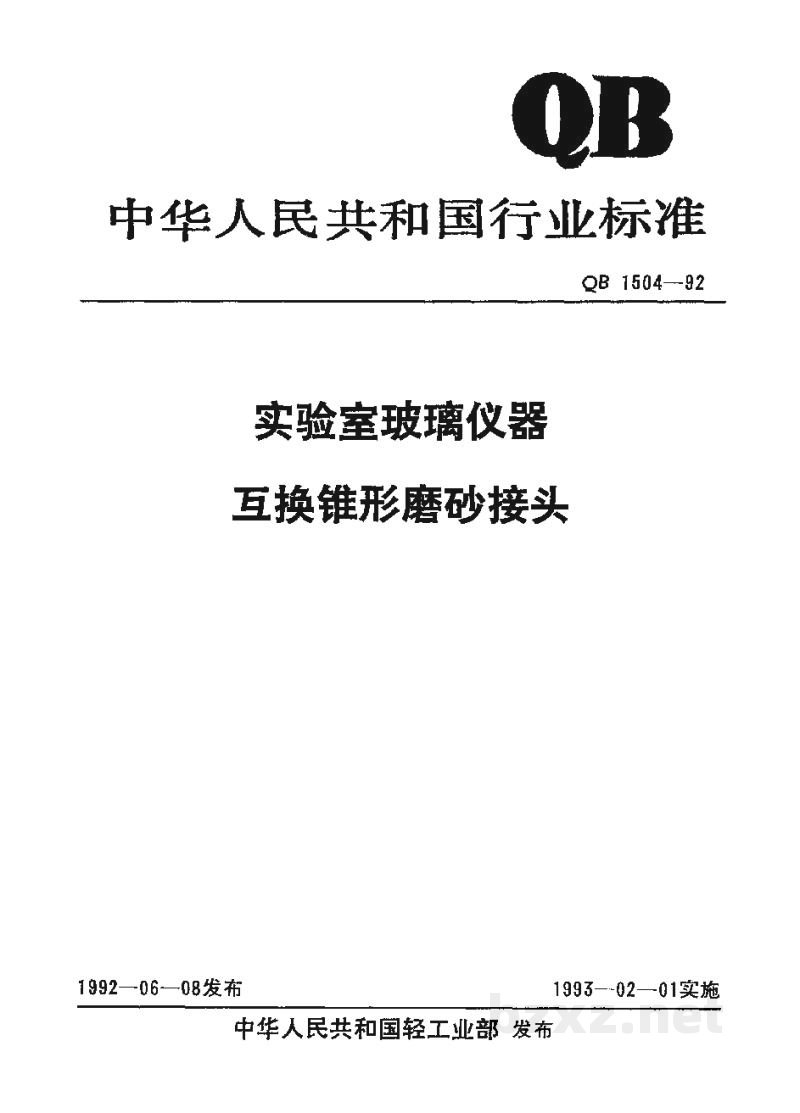

1992-06-08发布1993-02-01实施

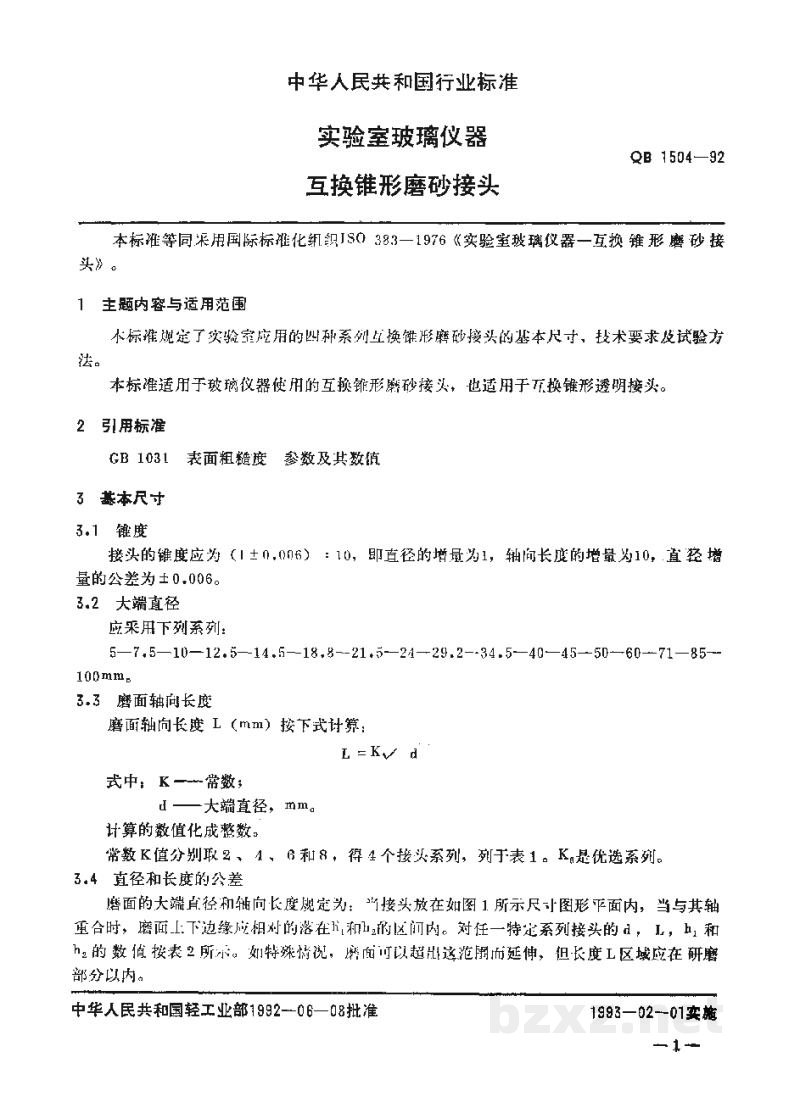

中华人民共和国行业标准

实验室玻璃仪器
互换锥形磨砂接头 QB 1504—92

本标准等同采用国际标准化组织ISO 383-1976《实验室玻璃仪器——互换锥形磨砂接头》。

1 主题内容与适用范围

本标准规定了实验室应用的四种系列互换锥形磨砂接头的基本尺寸、技术要求及试验方法。

本标准适用于玻璃仪器使用的互换锥形磨砂接头，也适用于互换锥形透明接头。

2 引用标准

GB 1031 表面粗糙度 参数及其数值

3 基本尺寸

3.1 锥度

接头的锥度应为（$1 \pm 0.006$）：10，即直径的增量为1，轴向长度的增量为10，直径增量的公差为$\pm 0.006$。

3.2 大端直径

应采用下列系列：

5—7,5—10—12,5—14,5—18,8—21,5—24—29,2—34,5—40—45—50—60—71—85—100mm。

3.3 磨面轴向长度

磨面轴向长度 L（mm）按下式计算：

$L = K \sqrt{d}$

式中：K——常数；
d——大端直径，mm。

计算的数值化成整数。

常数K值分别取2、4、6和8，得4个接头系列，列于表1。$K_6$是优选系列。

3.4 直径和长度的公差

磨面的大端直径和轴向长度规定为：当接头放在如图1所示尺寸图形平面内，当与其轴重合时，磨面上下边缘应相对的落在$h_2$和$h_1$的区间内。对任一特定系列接头的d，L，$h_1$和$h_2$的数值按表2所示。如特殊情况，磨面可以超出这范围而延伸，但长度L区域应在研磨部分以内。

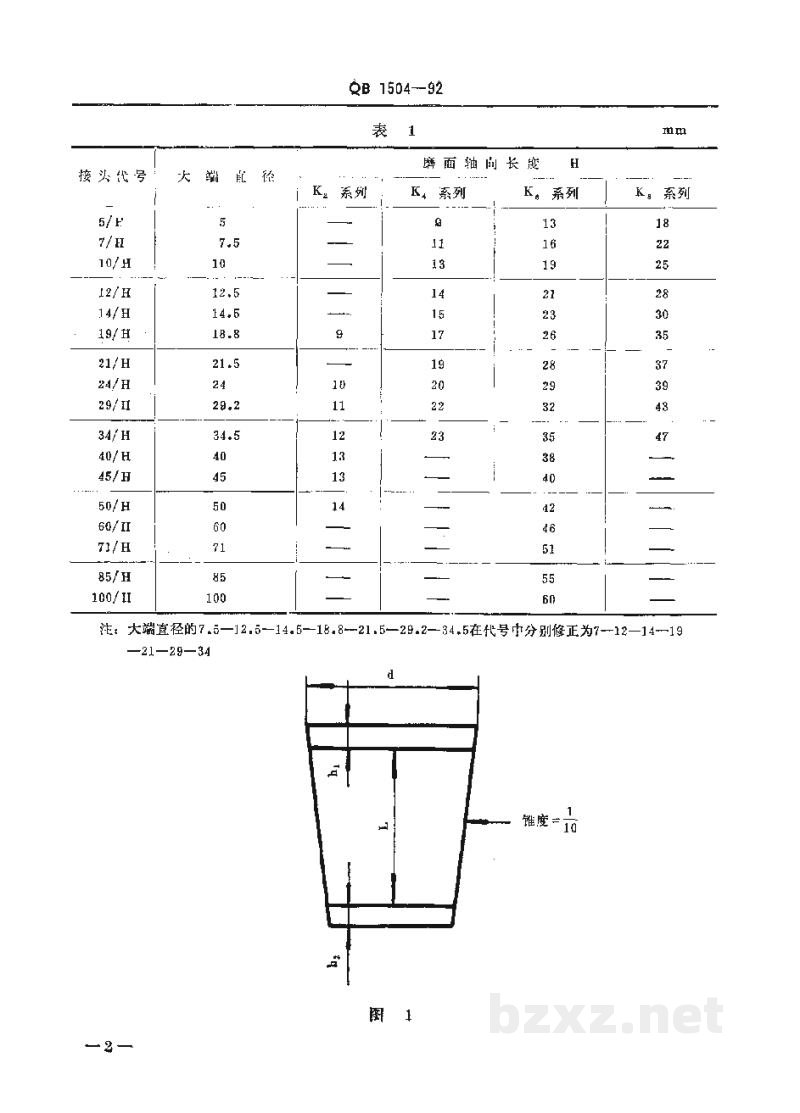

表 1

mm

注：大端直径的7.5－12.5－14.5－18.8－21.5－29.2－34.5在代号中分别修正为7－12－14－19
—21－29－34

[图片]

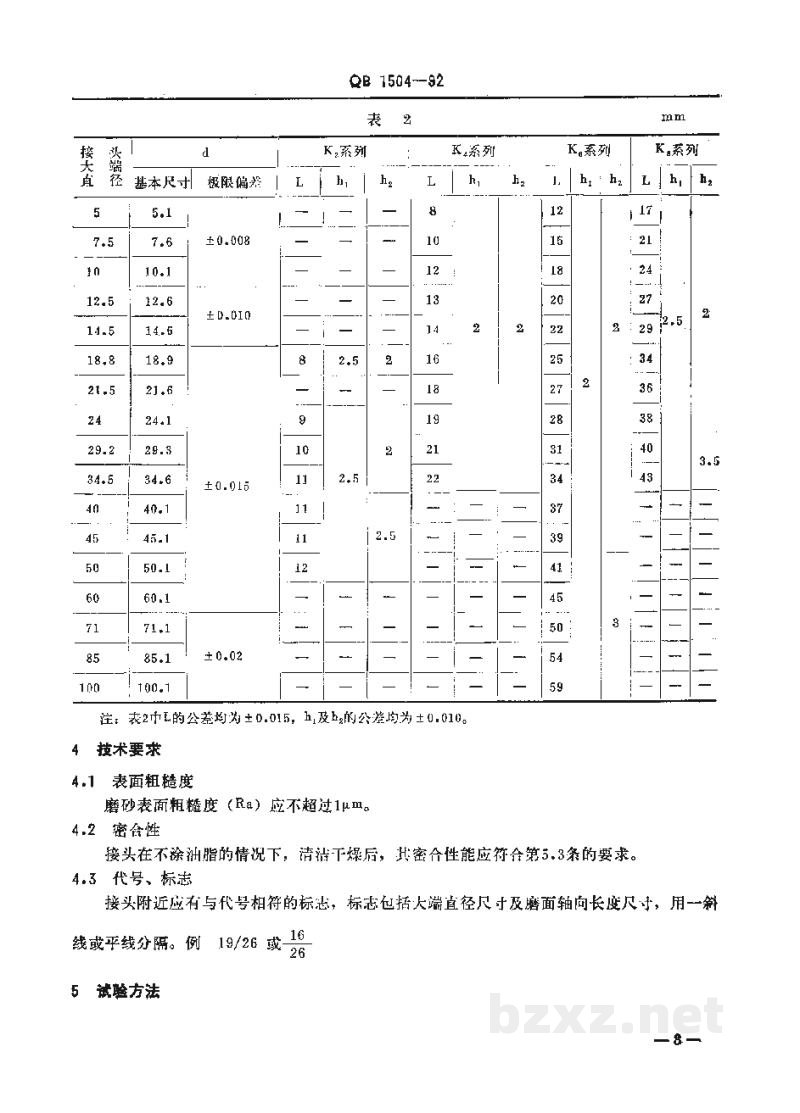

图 1
