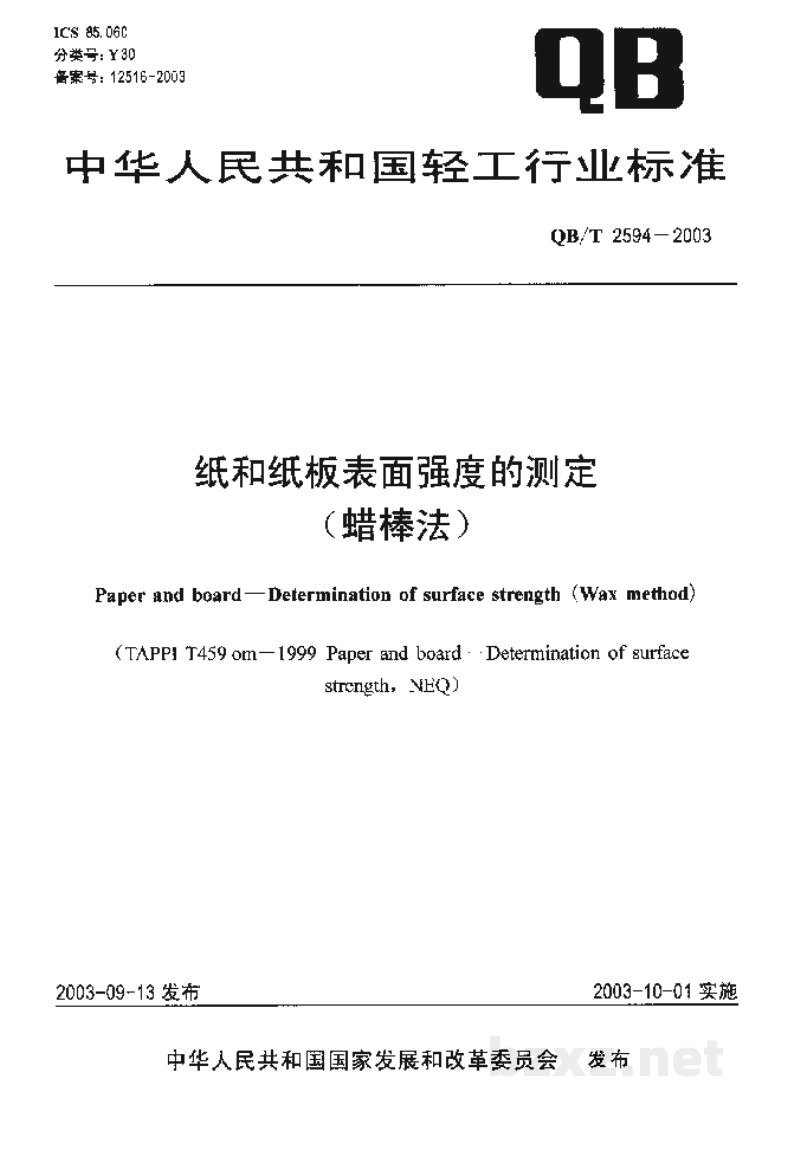

【轻工标准】 纸和纸板表面强度的测定（蜡棒法）

纸和纸板表面强度的测定（蜡棒法）

Paper and board—Determination of surface strength (Wax method)

(TAPPI T459 om-1999 Paper and board · Determination of surface strength, NEQ)

中华人民共和国国家发展和改革委员会 发布

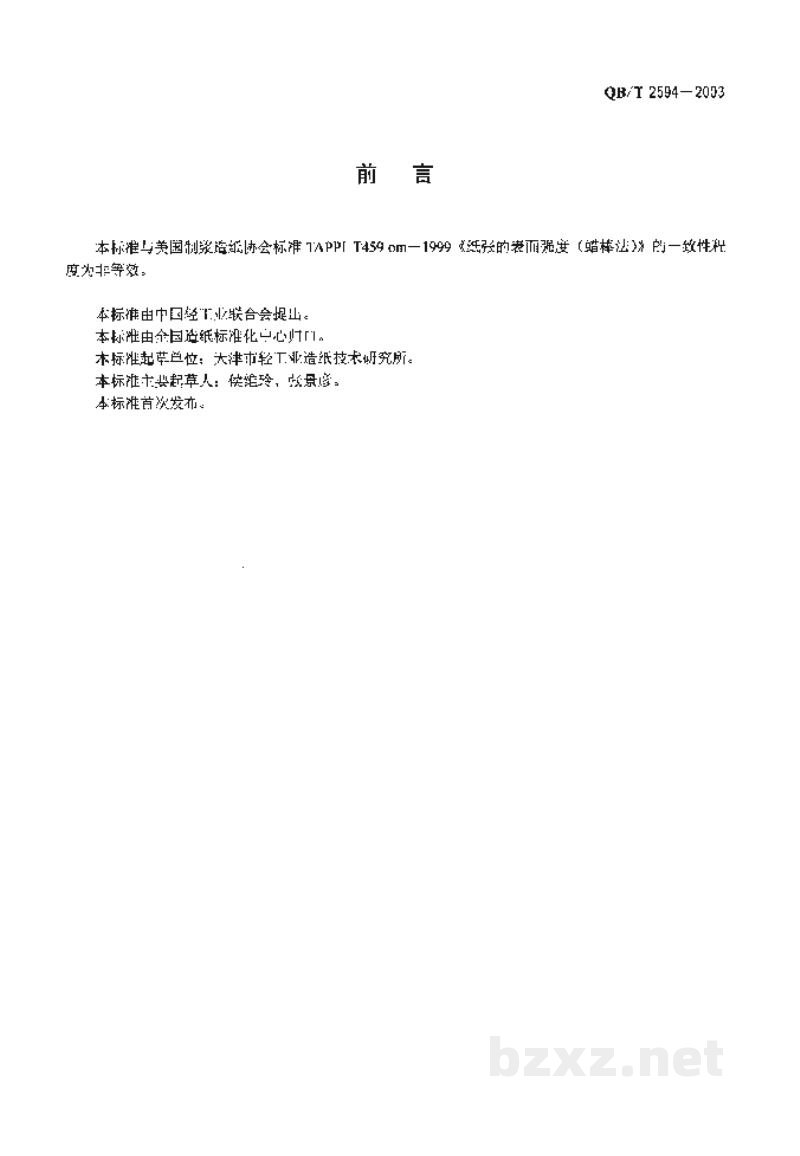

前 言

本标准与美国制浆造纸协会标准 TAPPI T459 om-1999《纸张的表面强度（蜡棒法）》的一致性程度为非等效。

本标准由中国轻工业联合会提出。
本标准由全国造纸标准化中心归口。
本标准起草单位：天津市轻工业造纸技术研究所。
本标准主要起草人：侯艳玲，张景彦。
本标准首次发布。

纸和纸板表面强度的测定（蜡棒法）

1 范围

本标准规定了采用蜡棒测定纸张表面强度的试验方法。

本标准适用于未涂布或已涂布的纸和纸板。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 450   纸和纸板试样的采取

GB/T 10739   纸、纸板和纸浆试样处理和试验的标准大气条件

3 术语

下列术语适用于本标准。

3.1

表面强度（蜡棒法） surface strength (wax method)

通过蜡棒粘附力对纸面进行破坏（如：起毛、拉毛、掉粉，破裂等），来测定纸张的表面强度。以临界蜡棒强度级号（A）表示结果。

3.2

临界蜡棒强度级号（A） critical wax strength grade (A)

蜡棒的粘附力没有对纸面产生破坏的最大顺序级号。

4 原理

将蜡棒加热后与纸面相接触，冷却后垂直拔起。不同级号的蜡棒具有不同的粘结力，依靠粘结力作用使纸面发生破坏。以对纸面产生破坏的蜡棒最大顺序级号，即临界蜡棒强度级号来表示结果。

5 材料与试验装置

5.1 加热装置

酒精灯。

5.2 木质孔板

木板尺寸的长×宽×厚=90mm×40mm×10mm，在木板的一端开一圆孔，孔径为30mm。

5.3 工作台

工作台面应坚硬、平滑且不导热。台面的材质应为木材、玻璃、金属或石材等易快速冷却的材料不宜做工作台面。

5.4 蜡棒材料

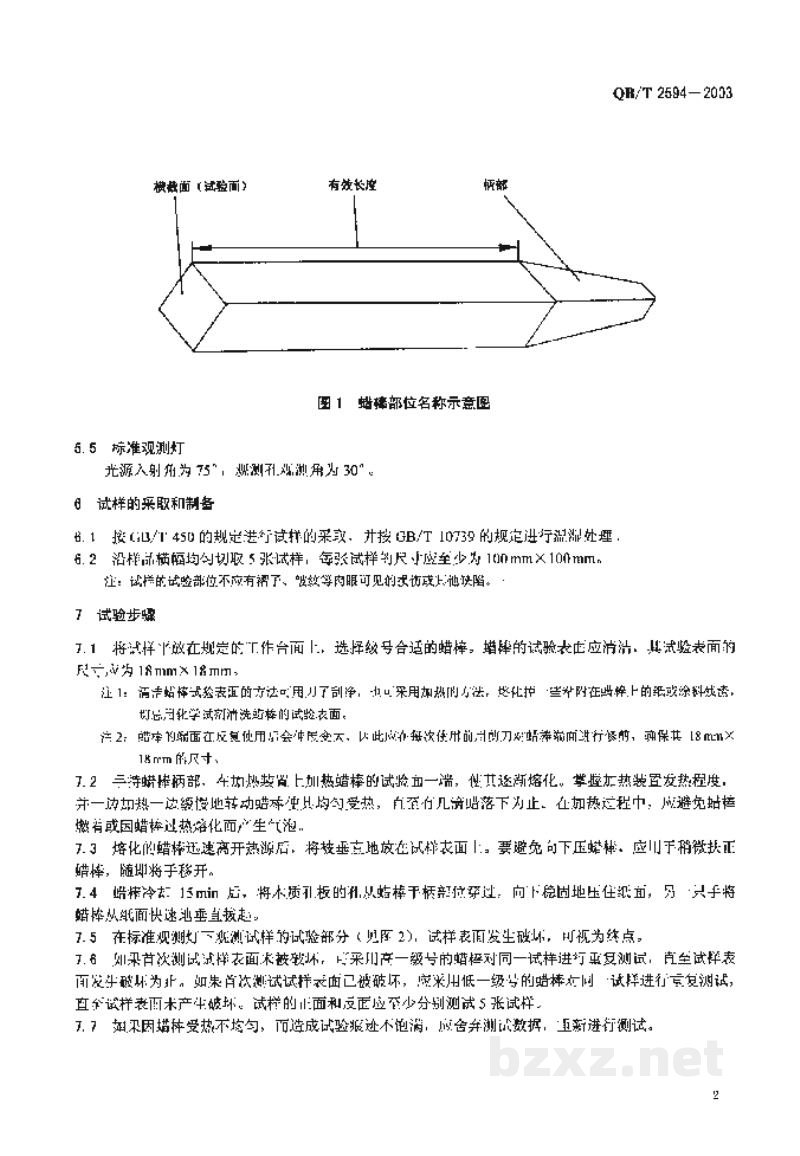

不同级号的系列蜡棒，分别为4A、5A、6A、7A、8A、9A、10A、11A、12A、13A、14A、16A、18A、20A、23A。级号越高，粘结力越强。蜡棒的横截面为18mm×18mm，蜡棒的有效长度为100mm。蜡棒各部位名称如图1所示。
