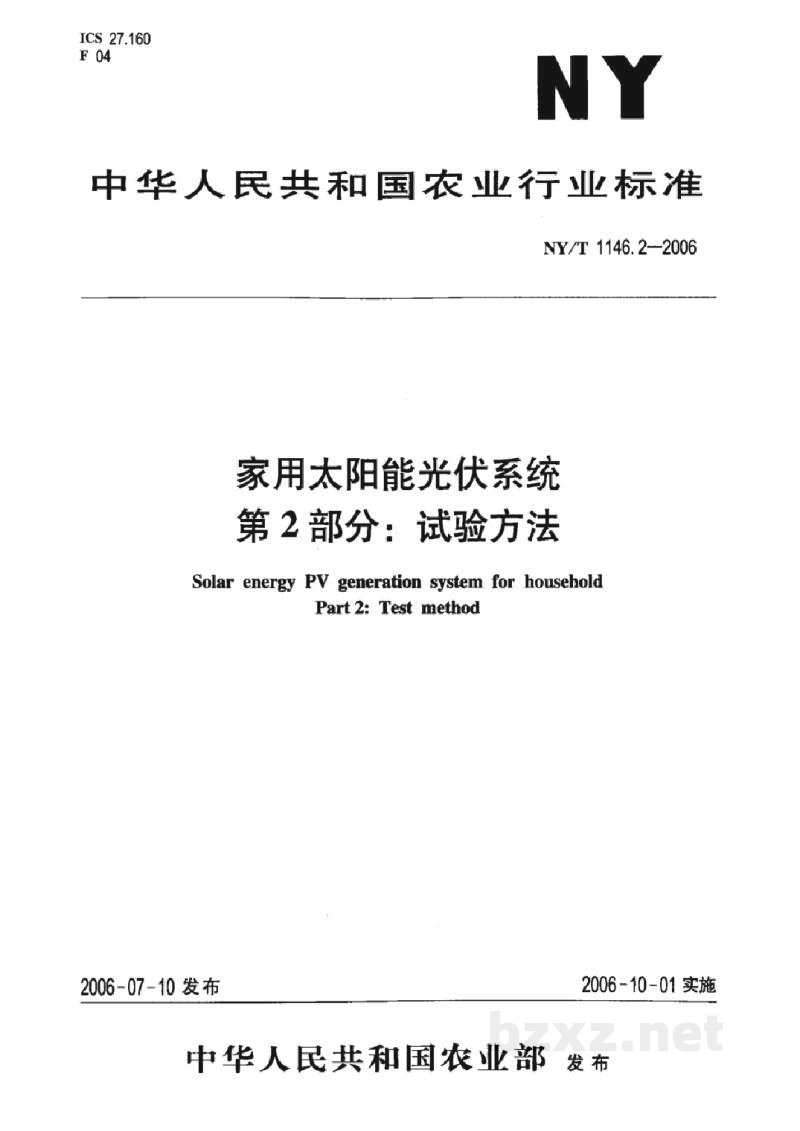

【农业标准】 家用太阳能光伏系统第2部分：试验方法

中华人民共和国农业行业标准

NY/T 1146.2—2006

家用太阳能光伏系统
第 2 部分：试验方法

Solar energy PV generation system for household
Part 2: Test method

2006-10-01 实施

中华人民共和国农业部  发布

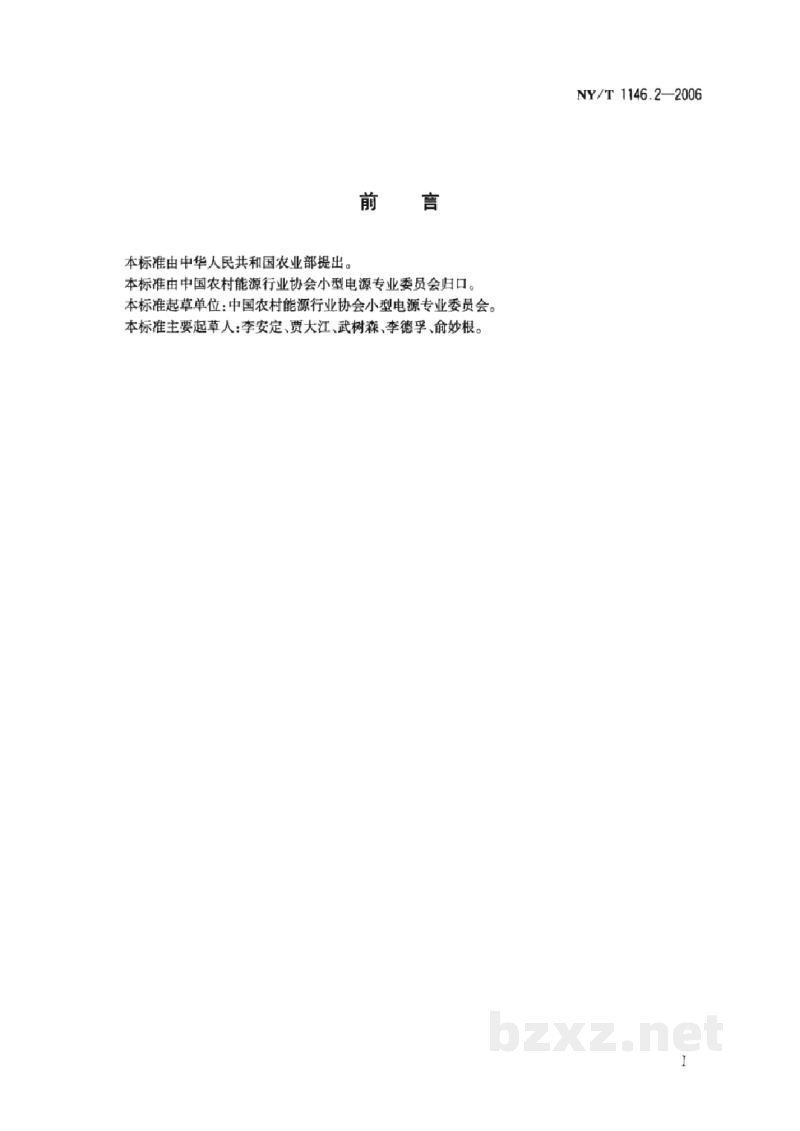

前 言

本标准由中华人民共和国农业部提出。

本标准由中国农村能源行业协会小型电源专业委员会归口。

本标准起草单位：中国农村能源行业协会小型电源专业委员会。

本标准主要起草人：李安定、贾大江、武树森、李德孚、俞妙根。

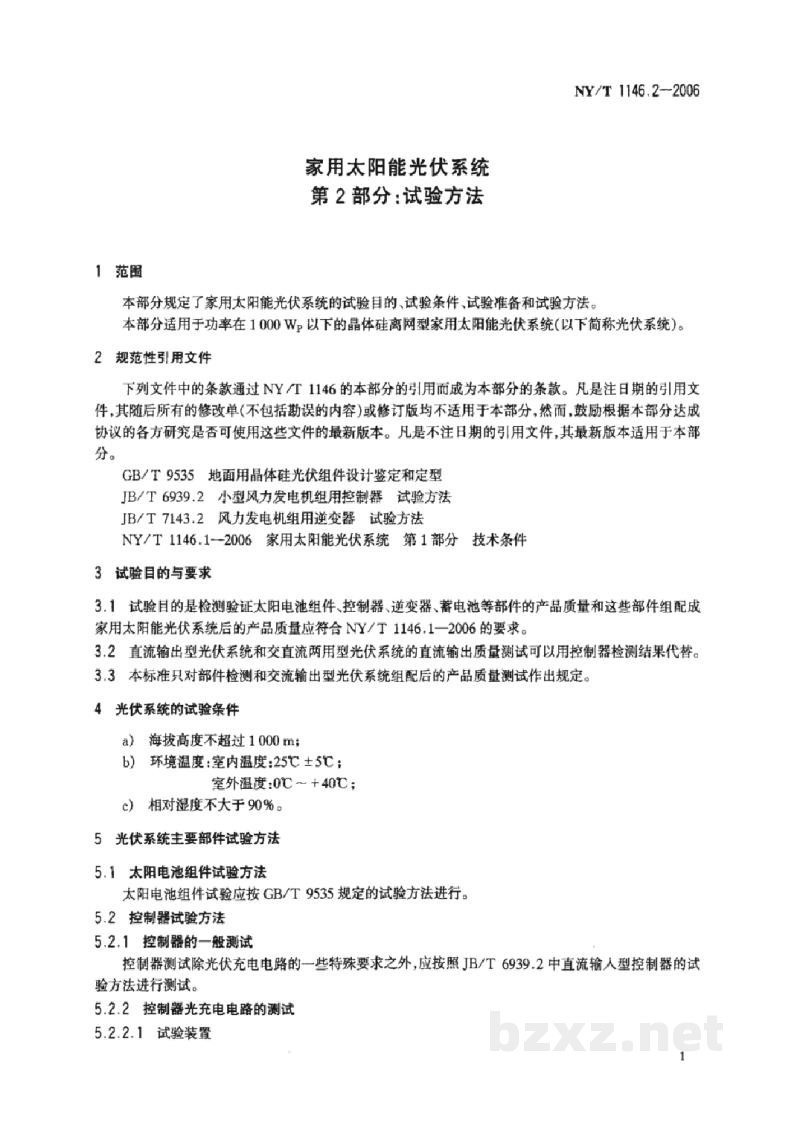

家用太阳能光伏系统
第 2 部分:试验方法

1 范围

本部分规定了家用太阳能光伏系统的试验目的、试验条件、试验准备和试验方法。

本部分适用于功率在 $1000 W_{P}$以下的晶体硅并网型家用太阳能光伏系统(以下简称光伏系统)。

2 规范性引用文件

下列文件中的条款通过 NY/T 1146的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

GB/T 9535 地面用晶体硅光伏组件设计鉴定和定型

JB/T 6939.2 小型风力发电机组用控制器 试验方法

JB/T 7143.2 风力发电机组用逆变器 试验方法

NY/T 1146.1—2006 家用太阳能光伏系统 第1部分 技术条件

3 试验目的与要求

3.1 试验目的是检测验证太阳电池组件、控制器、逆变器、蓄电池等部件的产品质量和这些部件配成家用太阳能光伏系统后的产品质量应符合 NY/T 1146.1—2006的要求。

3.2 直流输出型光伏系统和交直流两用型光伏系统的直流输出质量测试可以用控制器检测结果代替。

3.3 本标准只对部件检测和交流输出型光伏系统配后的产品质量测试作出规定。

4 光伏系统的试验条件

• a) 海拔高度不超过 $1000 \mathrm{m}$;
• b) 环境温度:室内温度:$25^{\circ} \mathrm{C} \pm 5^{\circ} \mathrm{C}$;
  室外温度:$0^{\circ} \mathrm{C} \sim+40^{\circ} \mathrm{C}$;
• c) 相对湿度不大于 $90 \%$。

5 光伏系统主要部件试验方法

5.1 太阳电池组件试验方法

太阳电池组件试验应按 GB/T 9535规定的试验方法进行。

5.2 控制器试验方法

5.2.1 控制器的一般测试

控制器测试除光伏充电电路的一些特殊要求之外,应按照 JB/T 6939.2中直流输入型控制器的试验方法进行测试。

5.2.2 控制器光充充电电路的测试

5.2.2.1 试验装置
