【商检行业标准(SN)】 进出口涤纶、腈纶短纤维的疵点含量测定方法

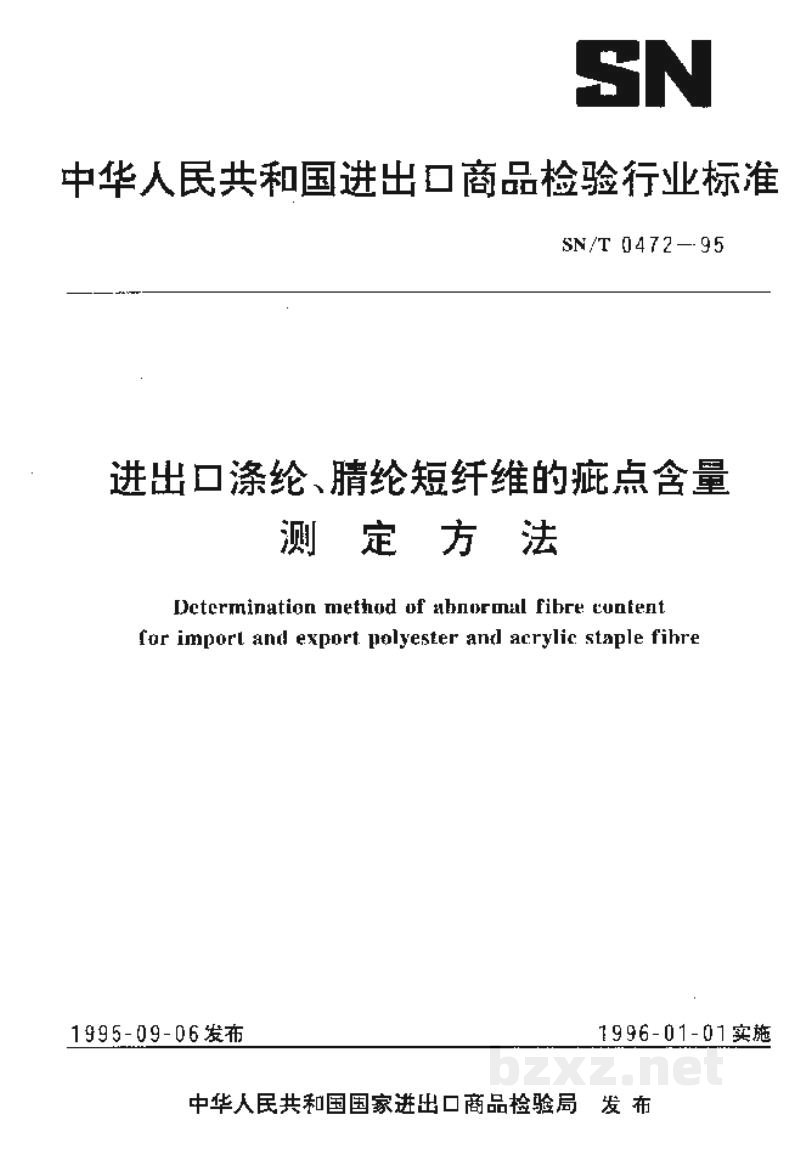

中华人民共和国进出口商品检验行业标准

SN/T 0472-95

进出口涤纶、腈纶短纤维的疵点含量
测定方法

Determination method of abnormal fibre content for import and export polyester and acrylic staple fibre

中华人民共和国国家进出口商品检验局 发布

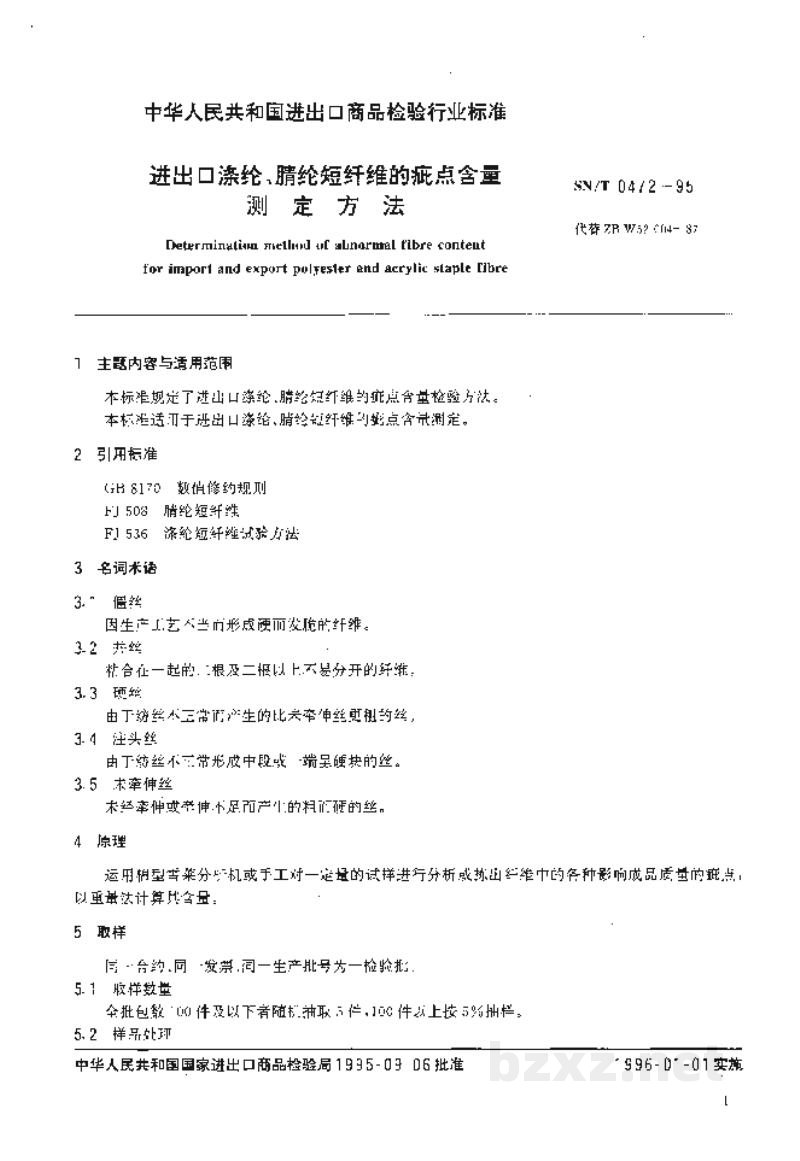

中华人民共和国进出口商品检验行业标准

进出口涤纶、腈纶短纤维的疵点含量
测定方法

Determination method of abnormal fibre content for import and export polyester and acrylic staple fibre

1  主题内容与适用范围

本标准规定了进出口涤纶、腈纶短纤维的疵点含量检验方法。

本标准适用于进出口涤纶、腈纶短纤维的疵点含量测定。

2  引用标准

• GB 8170  数值修约规则
• FJ 503  腈纶短纤维
• FJ 536  涤纶短纤维试验方法

3  名词术语

3.1  僵丝

因生产工艺不当而形成硬而发脆的纤维。

3.2  并丝

粘合在一起的二根及二根以上不易分开的纤维。

3.3  硬丝

由于纺丝工艺不当而产生的比正常伸丝更粗的丝。

3.4  注头丝

由于纺丝不正常形成中段或一端呈硬块的丝。

3.5  未牵伸丝

未经牵伸或牵伸不足而产生的相互缠结的丝。

4  原理

运用微型等量分析仪或手工对一定量的试样进行分析或挑出纤维中的各种影响成品质量的疵点，以重量法计算其含量。

5  取样

同一合同、同一发票、同一生产批号为一检验批。

5.1  取样数量

全批包装 100 件及以下者随机抽取 3 件，100 件以上按 5%抽样。

5.2  样品处理

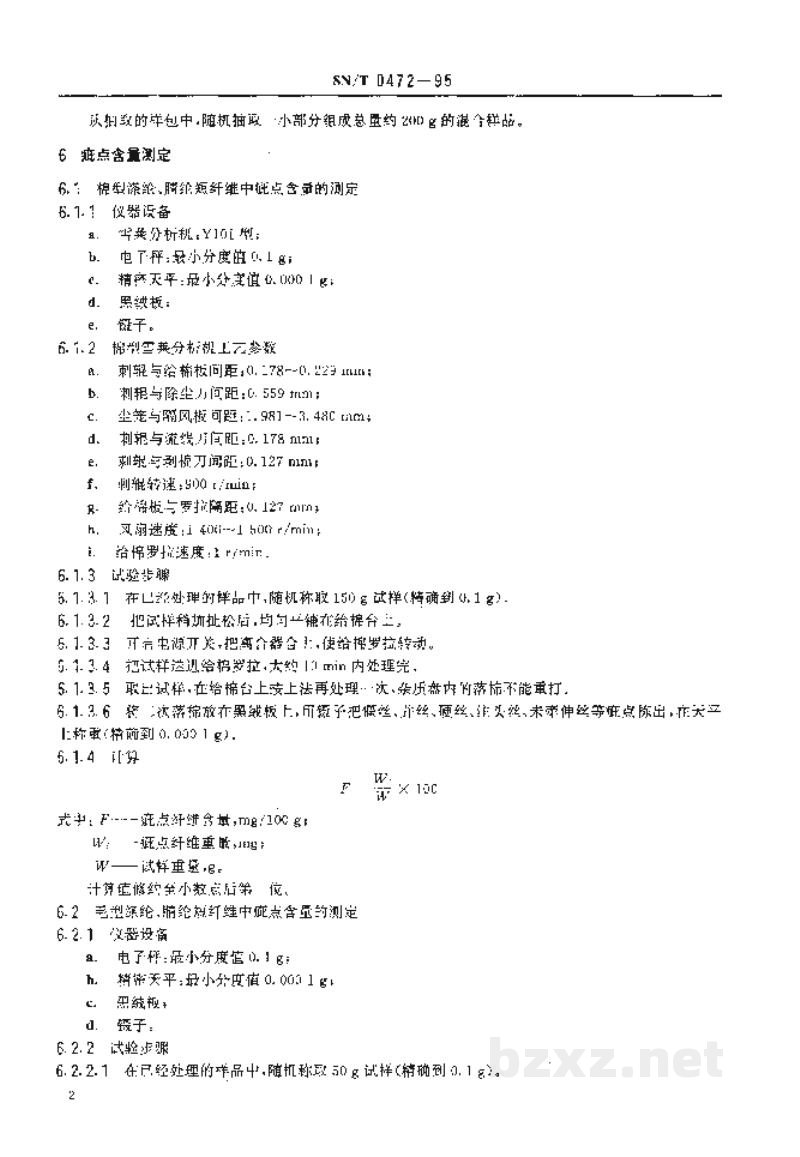

从抽取的样品中，随机抽取一小部分组总质量约200 g的混合样品。

6 疵点含量测定

6.1 棉型涤纶、腈纶短纤维中疵点含量的测定

6.1.1 仪器设备

• 条棉分析仪：YJ01型；
• 电子秤：最小分度值0.1 g；
• 精密天平：最小分度值0.000 1 g；
• 黑板；
• 镊子。

6.1.2 条棉分析仪机上元参数

• 刺辊与给棉板间距：0.78～0.223 mm；
• 刺辊与除尘刀间距：0.559 mm；
• 尘帘与前风板可距：1.981～3.480 mm；
• 刺辊与道线刀间距：0.178 mm；
• 刺辊与剥棉刀间距：0.127 mm；
• 刺辊转速：900 r/min；
• 给棉板与罗拉隔距：0.127 mm；
• 风扇速度：1400～1500 r/min；
• 给棉罗拉速度：1 r/min。

6.1.3 试验步骤

6.1.3.1 在已经处理的样品中，随机称取150 g试样（精确到0.1 g）。

6.1.3.2 把试样稍加扯松后，均匀平铺在给棉台上。

6.1.3.3 打开电源开关，把离合器合上，使给棉罗拉转动。

6.1.3.4 把试样送进给棉罗拉，大约10 min内处理完。

6.1.3.5 取出试样，在给棉台上按上述再处理一次。条状盘内的落棉不能重打。

6.1.3.6 将二次落棉放在黑板上，用镊子把粗丝、并丝、硬块、结头丝、未完全伸丝等疵点拣出，在天平上称重（精确到0.000 1 g）。

6.1.4 计算

$$F = \frac{W_1}{W} \times 130$$

式中： F——疵点纤维含量，mg/100 g；
$W_1$ ——疵点纤维重量，mg；
$W$ ——试样质量，g。

计算值修约至小数点后第一位。

6.2 毛型涤纶、腈纶短纤维中疵点含量的测定

6.2.1 仪器设备

• 电子秤：最小分度值0.1 g；
• 精密天平：最小分度值0.000 1 g；
• 黑板；
• 镊子。

6.2.2 试验步骤

6.2.2.1 在已经处理的样品中，随机称取50 g试样（精确到0.1 g）。
