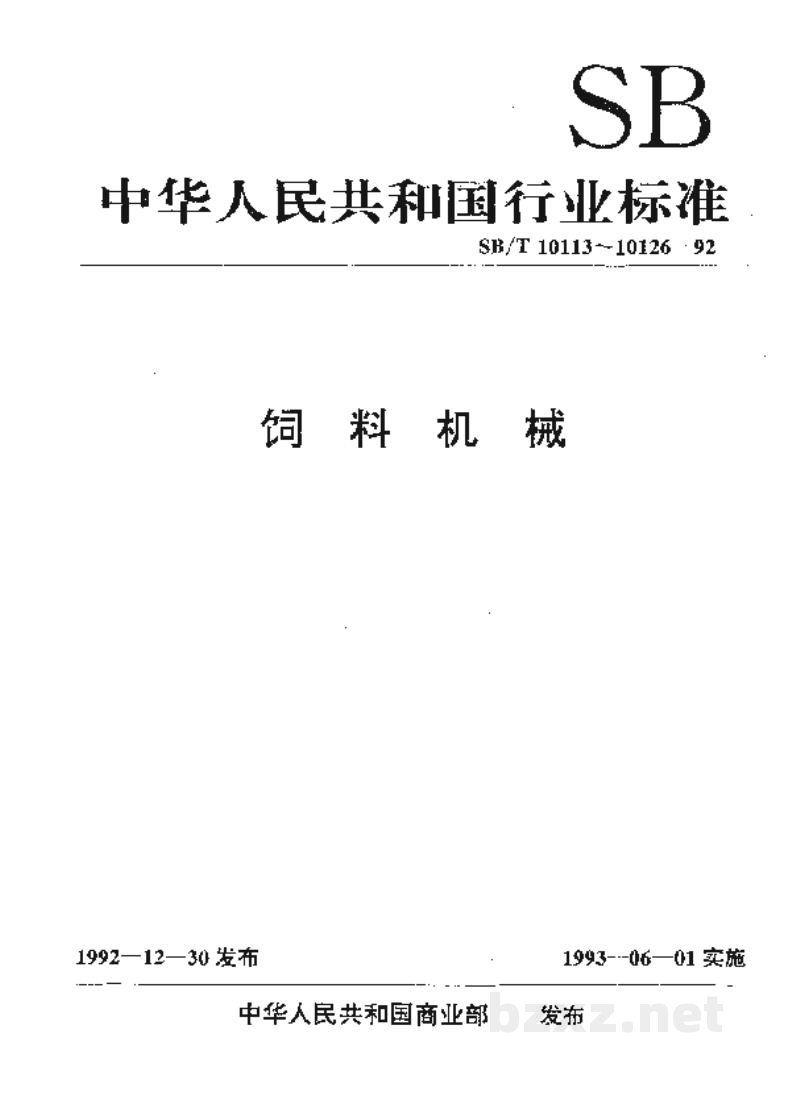

【商业标准】 环模制粒机 压辊

SB

中华人民共和国行业标准

SB/T 10113～10126 · 92

饲 料 机 械

1992—12—30 发布 1993-06—01 实施

中华人民共和国商业部　　发布

中华人民共和国行业标准

环模制粒机 压辊

SB/T 10176—92

1 主题内容与适用范围

本标准规定了环模制粒机压辊的结构与规格、技术要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于环模制粒机压辊。

2 引用标准

3 规格

压辊的宽度规格应符合 SB/T 10174 的规定。

4 技术要求

1. 4.1  压辊应符合本标准要求，并按经规定程序批准的图样和技术文件制造。
2. 4.2  压辊的材料应选用 GB 699 规定的优质碳素钢、GB 3077 规定的合金结构钢或 GB 1220 规定的不锈钢，其抗拉强度不低于 500\text{MPa}。
3. 4.3  毛坯要求

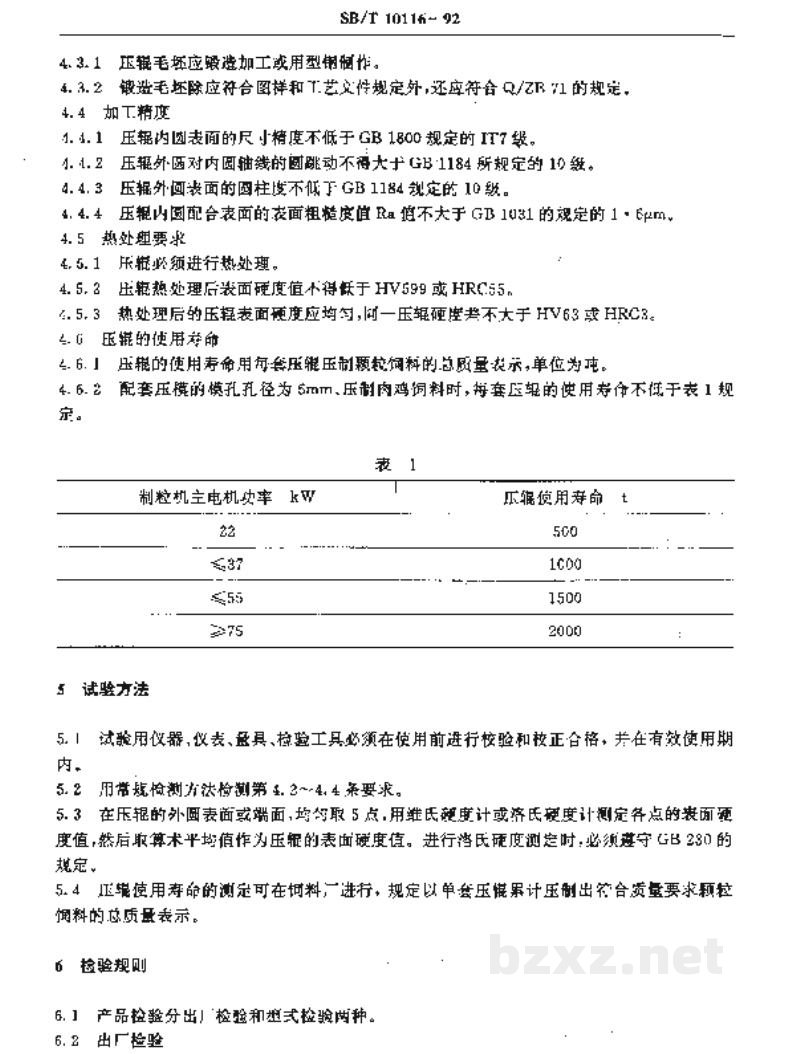

4.3.1 压辊毛坯应锻造加工或采用型制制作。
4.3.2 锻坯毛坯除应符合图纸和工艺文件规定外,还应符合 Q/ZF71 的规定。

4.4 加工精度

4.4.1 压辊内圆表面的尺寸精度不低于 GB1800 规定的 IT7 级。
4.4.2 压辊外圆对内圆锥线的圆跳动不得大于 GB1184 所规定的 10 级。
4.4.3 压辊外圆表面的圆柱度不低干 GB1184 规定的 10 级。
4.4.4 压辊内圆配合表面的表面粗糙度值 Ra 值不大于 GB1031 的规定的 1·6μm。

4.5 热处理要求

4.5.1 压棍必须进行热处理。
4.5.2 压辊热处理后表面硬度值不得低于 HV599 或 HRC55.
4.5.3 热处理后的压辊表面硬度应均匀,同一压辊硬度差大干 HV63 或 HRC3。

4.6 压棍的使用寿命

4.6.1 压棍的使用寿命用每套压辊压制颗粒饲料的总质量表示,单位为吨。
4.6.2 配套压模的模孔孔径为 5mm、压制肉鸡饲料时,每套压辊的使用寿命不低于表 1 规定。

表 1

5 试验方法

5.1 试验用仪器、仪表、量具、检验工具必须在使用前进行校验和校正合格,并在有效使用期限内。
5.2 用量规检测方法检测第 4.3~4.4 条要求。
5.3 在压棍的外圆表面或端面,均匀取 5 点,用维氏硬度计或洛氏硬度计测定各点的表面硬
度值;然后取算术平均值作为压辊的表面硬度值。进行洛氏硬度测定时,必须遵守 GB230 的
规定。
5.4 压棍使用寿命的测定可在饲料厂进行。规定以单套压棍累计压制出符合质量要求颗粒
饲料的总质量表示。

6 检验规则

6.1 产品检验分出厂检验和型式检验两种。
6.2 出厂检验
