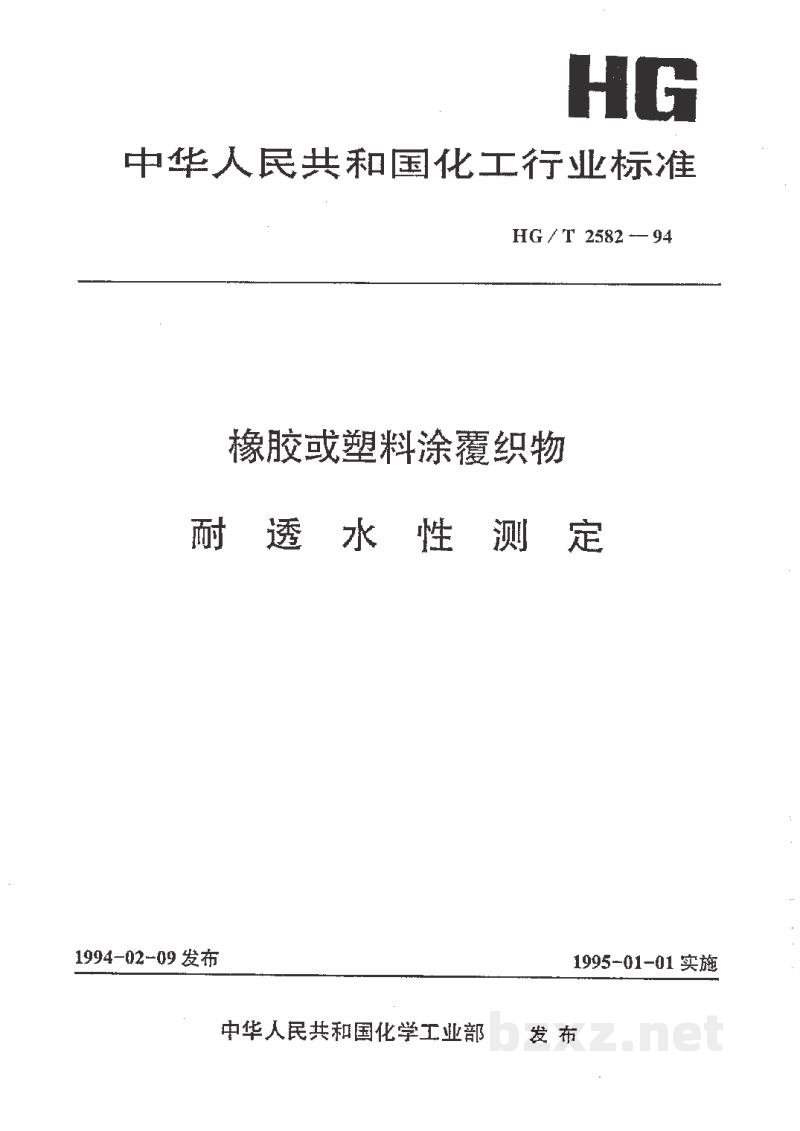

【化工标准】 橡胶或塑料涂覆织物 耐透水性测定

中华人民共和国化工行业标准

HG/T 2582—94

橡胶或塑料涂覆织物
耐透水性测定

中华人民共和国化学工业部 发布

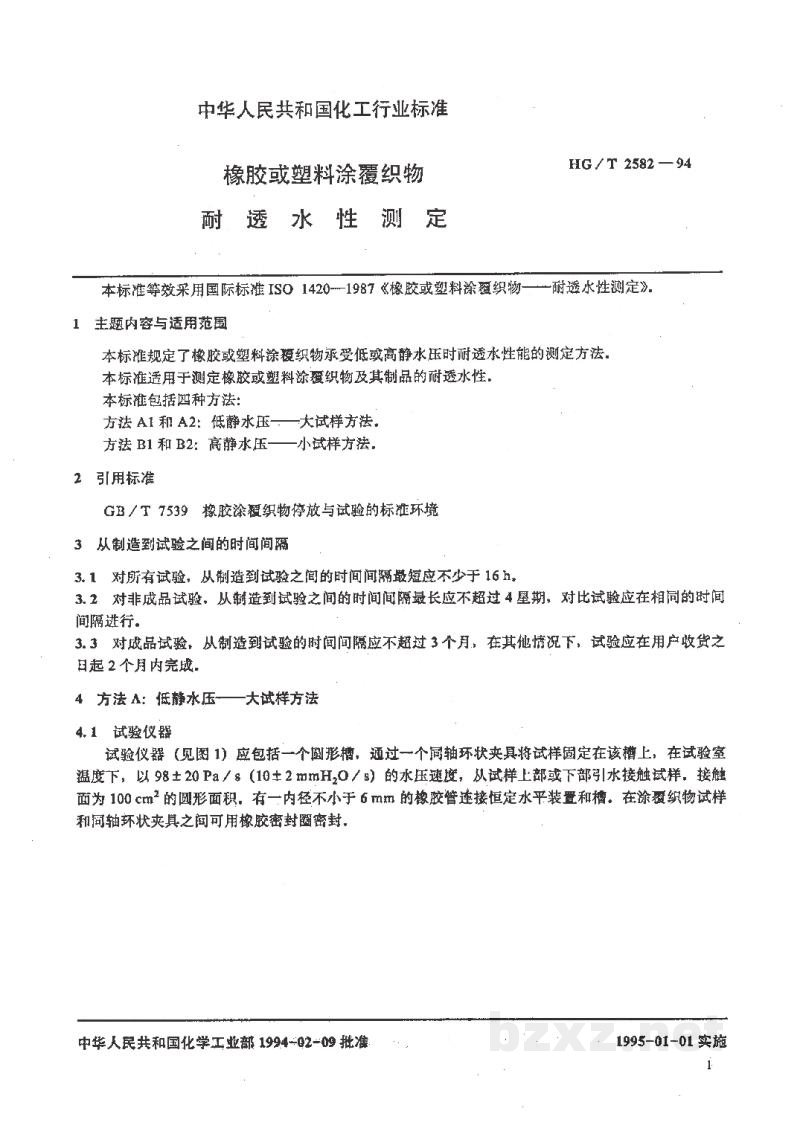

中华人民共和国化工行业标准

HG/T 2582—94

橡胶或塑料涂覆织物耐透水性测定

本标准等效采用国际标准 ISO 1420—1987《橡胶或塑料涂覆织物——耐透水性测定》。

1 主题内容与适用范围

本标准规定了橡胶或塑料涂覆织物承受低或高静水压时耐透水性能的测定方法。

本标准适用于测定橡胶或塑料涂覆织物及其制品的耐透水性。

本标准包括四种方法：

• 方法 A1 和 A2：低静水压——大试样方法。
• 方法 B1 和 B2：高静水压——小试样方法。

2 引用标准

GB/T 7539 橡胶涂覆织物存放与试验的标准环境

3 从制造到试验之间的时间间隔

3.1 对所有试验，从制造到试验之间的时间间隔最短应不少于 16 h。

3.2 对非成品试验，从制造到试验之间的时间间隔最长应不超过 4 星期，对比试验应在相同的时间间隔进行。

3.3 对成品试验，从制造到试验的时间间隔应不超过 3 个月，在其他情况下，试验应在用户收货之日起 2 个月内完成。

4 方法 A：低静水压——大试样方法

4.1 试验仪器

试验仪器（见图 1）应包括一个圆形槽，通过一个同轴环状夹具将试样固定在该槽上，在试验室温度下，以 98 ± 20 Pa/s (10 ± 2 mmH₂O/s) 的水压速度，从试样上部或下部引水接触试样。接触面为 100 cm² 的圆形面积，有一内径不小于 6 mm 的橡胶管连接恒定水平装置和槽。在涂覆织物试样和同轴环状夹具之间可用橡胶密封圈密封。

中华人民共和国化学工业部 1994-02-09 批准 1995-01-01 实施

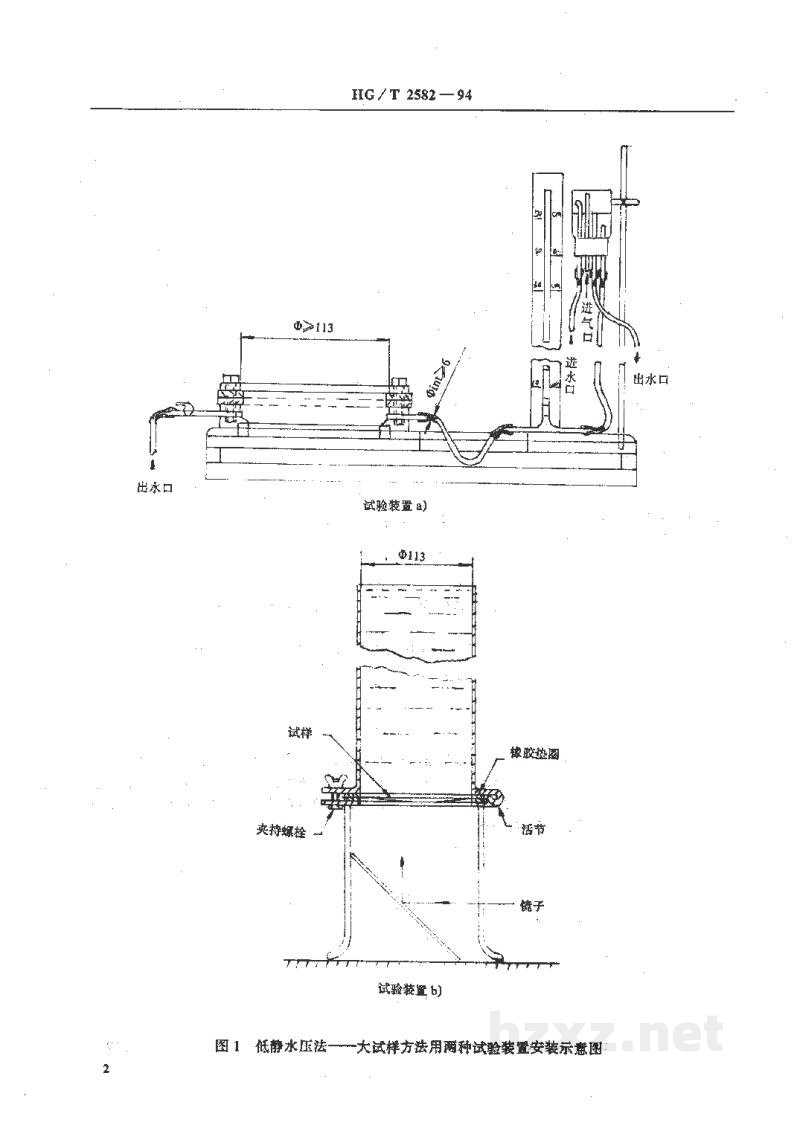

[图片]

试验装置 a)

[图片]

试验装置 b)

图 1 低静水压法——大试样方法用两种试验装置安装示意图
