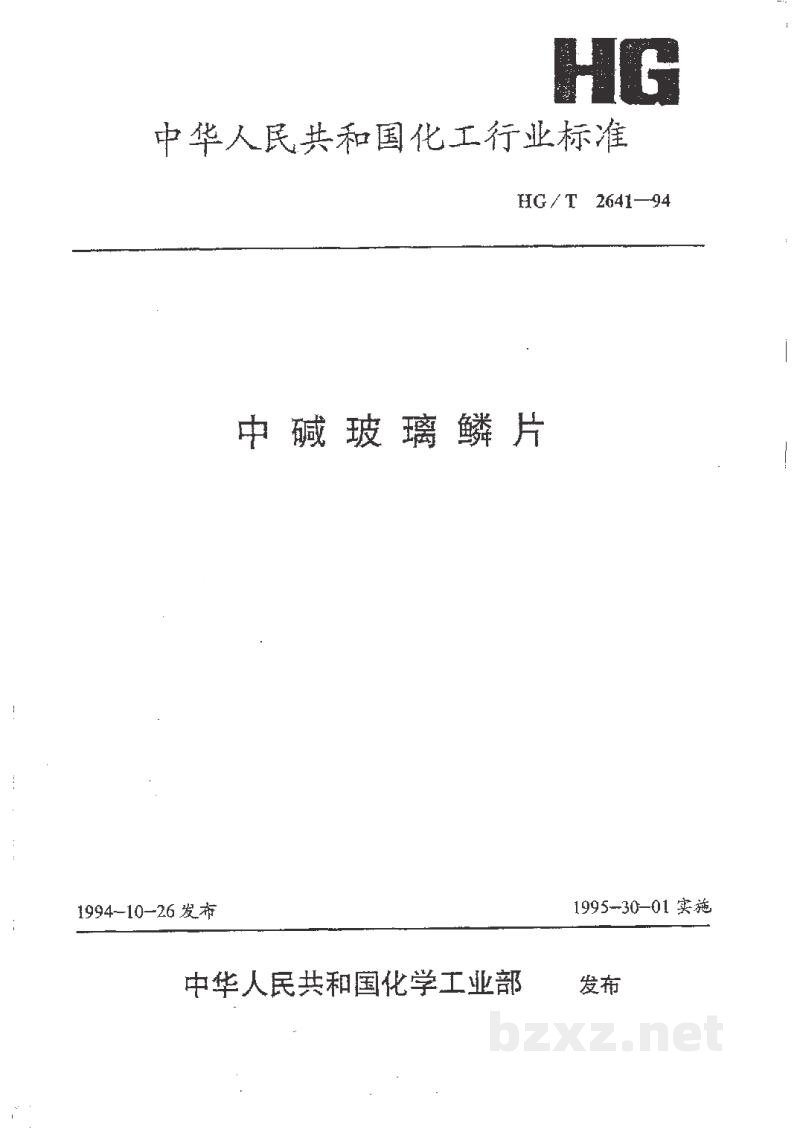

标准简介/下载中华人民共和国化工行业标准
HG/T 2641—94
中碱玻璃鳞片
1994-10-26发布1995-30-01实施
中华人民共和国化学工业部 发布

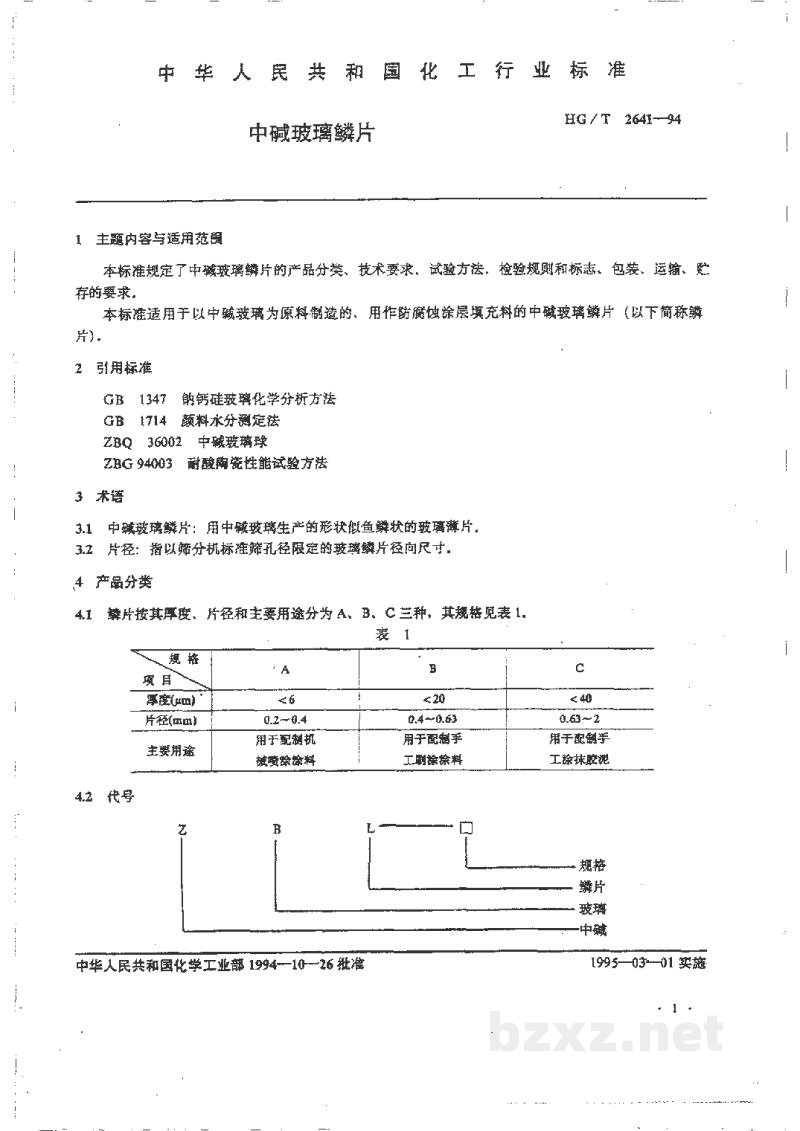

中华人民共和国化工行业标准
| HG/T 2641-94 | 中碱玻璃鳞片 |
1 主题内容与适用范围
本标准规定了中碱玻璃鳞片的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
本标准适用于以中碱玻璃为原料制造的、用作防腐蚀涂层填充料的中碱玻璃鳞片（以下简称鳞片）。
2 引用标准
- GB 1347 钠钙硅玻璃化学分析方法
- GB 1714 颜料水分测定法
- ZBQ 36002 中碱玻璃球
- ZBG 94003 耐酸陶瓷性能试验方法
3 术语
3.1 中碱玻璃鳞片：用中碱玻璃生产的形状似鱼鳞状的玻璃薄片。
3.2 片径：指以筛分机标准筛孔径限定的玻璃鳞片径向尺寸。
4 产品分类
4.1 鳞片按其厚度、片经和主要用途分为A、B、C三种，其规格见表1。
| A | B | C | ||
| 项目 | 厚度(μm) | <6 | <20 | <40 |
| 片径(mm) | 0.2~0.4 | 0.4~0.63 | 0.63~2 | |
| 主要用途 | 用于配制机械喷涂涂料 | 用于配制手工刷涂涂料 | 用于配制手工业抹胶泥 | |
4.2 代号
| Z | B | L | |
| | | | | | | | 规格 鳞片 玻璃 中碱 |
中华人民共和国化学工业部1994-10-26批准1995-03-01实施

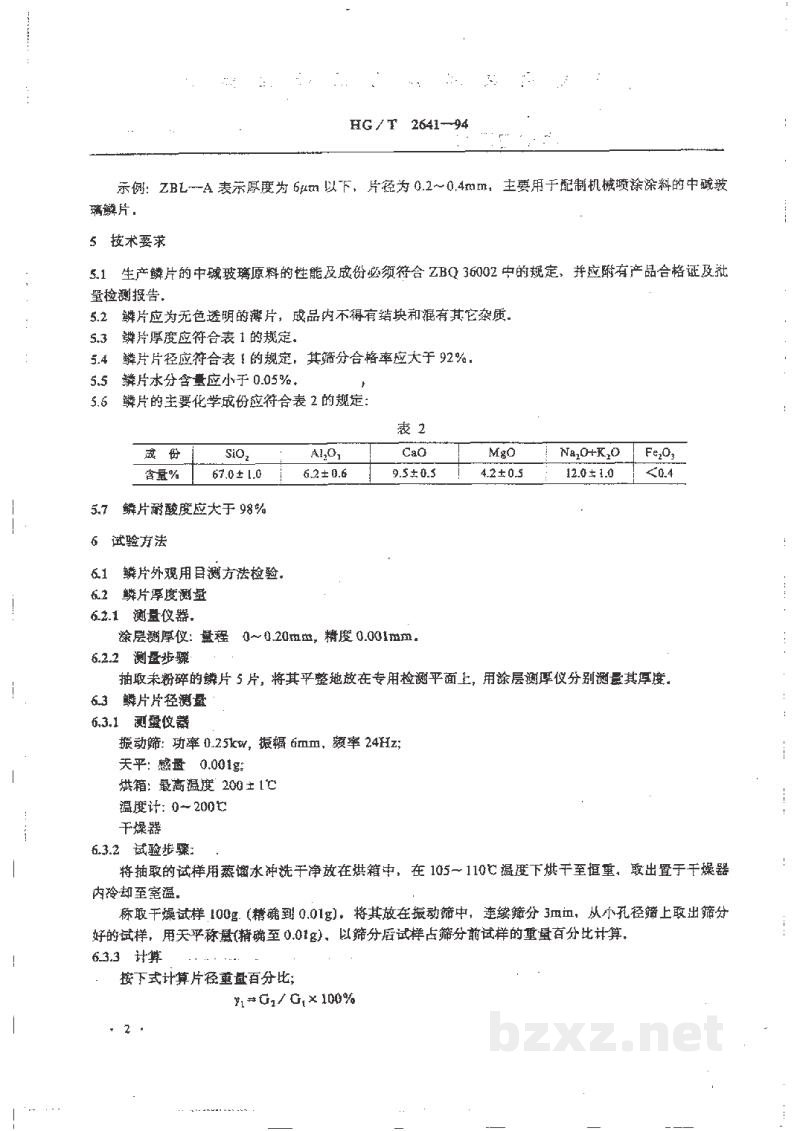

示例：ZBL-A 表示厚度为 6μm 以下，片径为 0.2~0.4mm，主要用于配制机械喷涂涂料的中碱玻璃鳞片。
5 技术要求
5.1 生产鳞片中碱玻璃原料的性能及成份必须符合 ZBQ 36002 中的规定，并应附有产品合格证及批量检测报告。
5.2 鳞片应为无色透明的薄片，成品内不得有结块和混有其他杂质。
5.3 鳞片厚度应符合表1的规定。
5.4 鳞片片径应符合表1的规定，其筛分合格率应大于92%。
5.5 鳞片水分含量应小于0.05%。
5.6 鳞片的主要化学成份应符合表2的规定：
| 表 2 | ||||||
|---|---|---|---|---|---|---|
| SiO₂ | Al₂O₃ | CaO | MgO | Na₂O+K₂O | Fe₂O₃ | |
| 含量% | 67.0±1.0 | 6.2±0.6 | 9.5±0.5 | 4.2±0.5 | 12.0±1.0 | <0.4 |
5.7 鳞片耐酸度应大于98%
6 试验方法
6.1 鳞片外观用目测方法检验。
6.2 鳞片厚度测量
6.2.1 测量仪器：
涂层测厚仪：量程 0~0.20mm，精度0.001mm。
6.2.2 测量步骤
抽取未粉碎的鳞片5片，将其平整地放在专用检测平面上，用涂层测厚仪分别测量其厚度。
6.3 鳞片片径测量
6.3.1 测量仪器
振动筛：功率0.25kw，振幅6mm，频率24Hz；
天平：感量 0.001g；
烘箱：最高温度 200±1℃
温度计：0~200℃
干燥器
6.3.2 试验步骤：
将抽取的试样用蒸馏水冲洗干净放在烘箱中，在105~110℃温度下烘干至恒重，取出置于干燥器内冷却至室温。
称取干燥试样 100g（精确到0.01g），将其放在振动筛中，连续筛分3min，从小孔径筛上取出筛分好的试样，用天平称重(精确至0.01g)，以筛分后试样占筛分前试样的重量百分比计算。
6.3.3 计算
按下式计算片径重量百分比：
y₁ = G₁ / G × 100%
