【水产标准】 钢质渔船船体结构节点

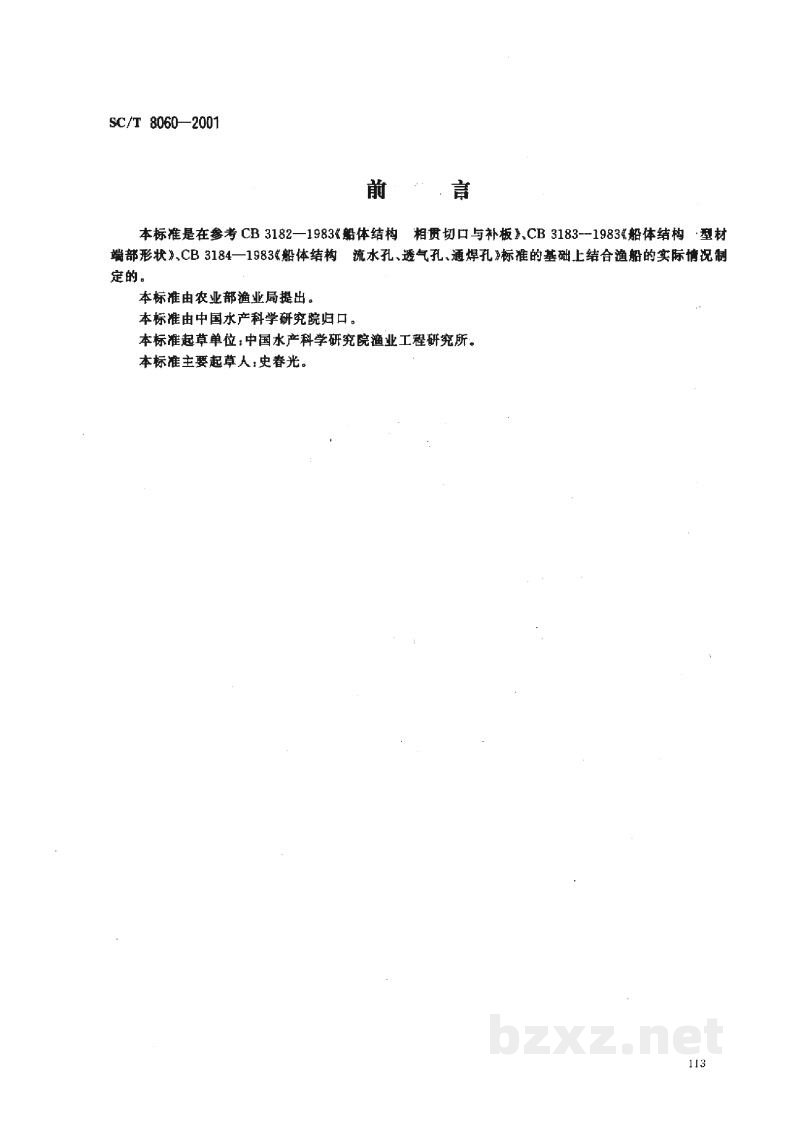

前 言

本标准是在参考 CB 3182—1983《船体结构 相贯切口与补板》、CB 3183—1983《船体结构 型材端部形状》、CB 3184—1983《船体结构 流水孔、透气孔、通焊孔》标准的基础上结合渔船的实际情况制定的。

本标准由农业部渔业局提出。

本标准由中国水产科学研究院归口。

本标准起草单位：中国水产科学研究院渔业工程研究所。

本标准主要起草人：史春光。

中华人民共和国水产行业标准

钢质渔船船体结构节点 SC/T 8060—2001

Nodes of steel fishing vessel

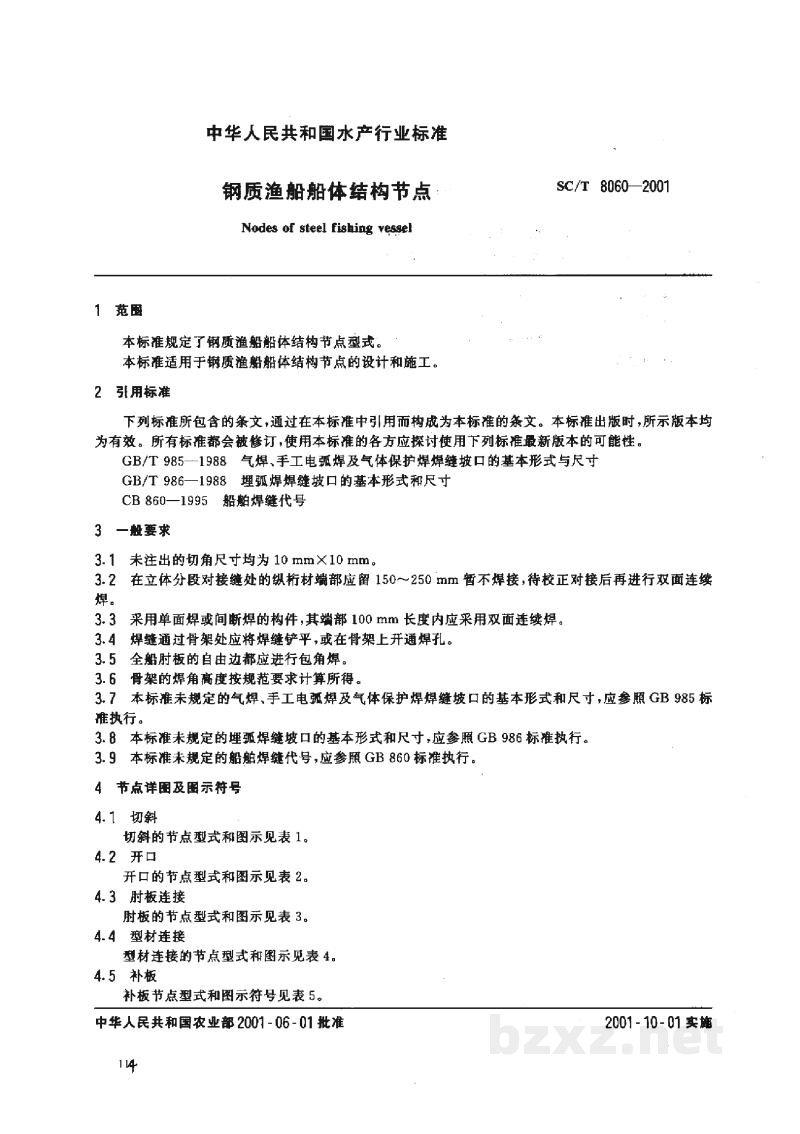

1  范围

本标准规定了钢质渔船船体结构节点型式。

本标准适用于钢质渔船船体结构节点的设计和施工。

2  引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3  一般要求

3.1  未注出的切角尺寸均为 10 mm×10 mm。

3.2  在立体分段对接缝处的纵构件端部应留 150～250 mm 暂不焊接，待校正对棱后再进行双面连续焊。

3.3  采用单面焊或间断焊的构件，其端部 100 mm 长度内应采用双面连续焊。

3.4  焊缝通过骨架处应将焊缝铲平，或在骨架上开通焊孔。

3.5  全船封板的自由边都应进行包角焊。

3.6  骨架的焊角高度按规范要求计算所得。

3.7  本标准未规定的气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸，应参照 GB 985 标准执行。

3.8  本标准未规定的埋弧焊坡口基本形式和尺寸，应参照 GB 986 标准执行。

3.9  本标准未规定的船舶焊接代号，应参照 CB 860 标准执行。

4  节点详图及图示符号

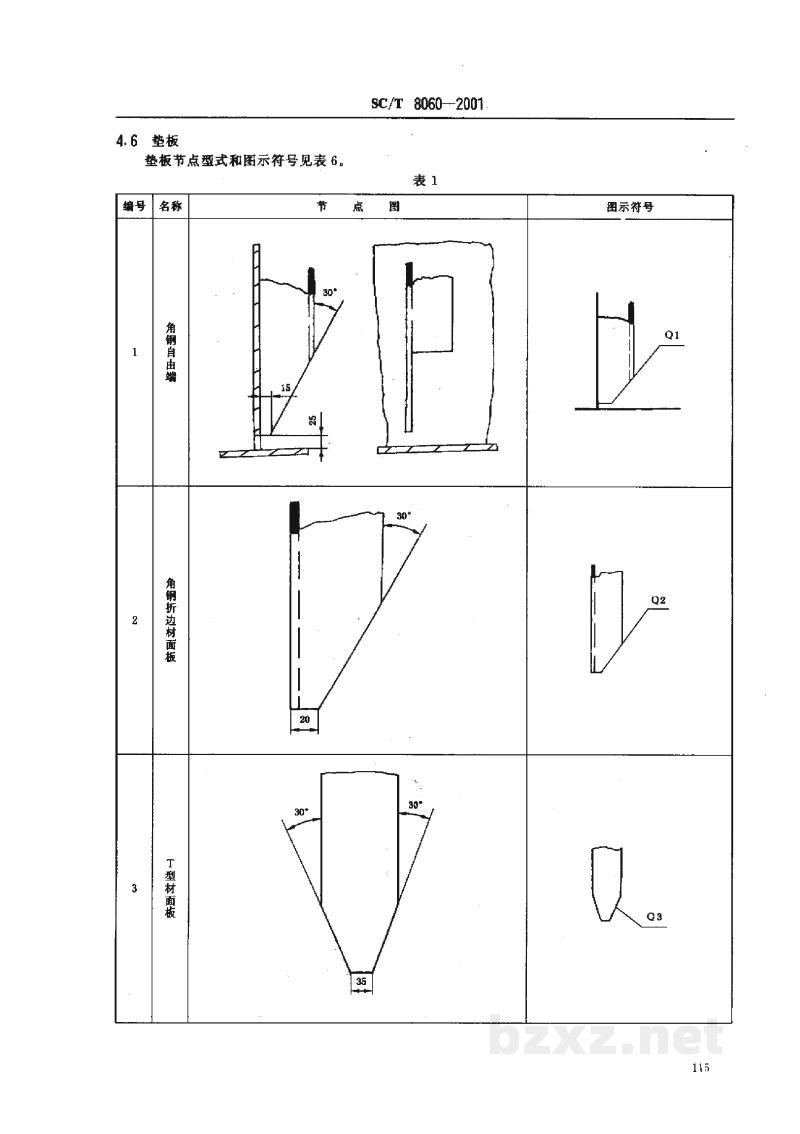

4.1  切斜
切斜的节点型式和图示见表 1。

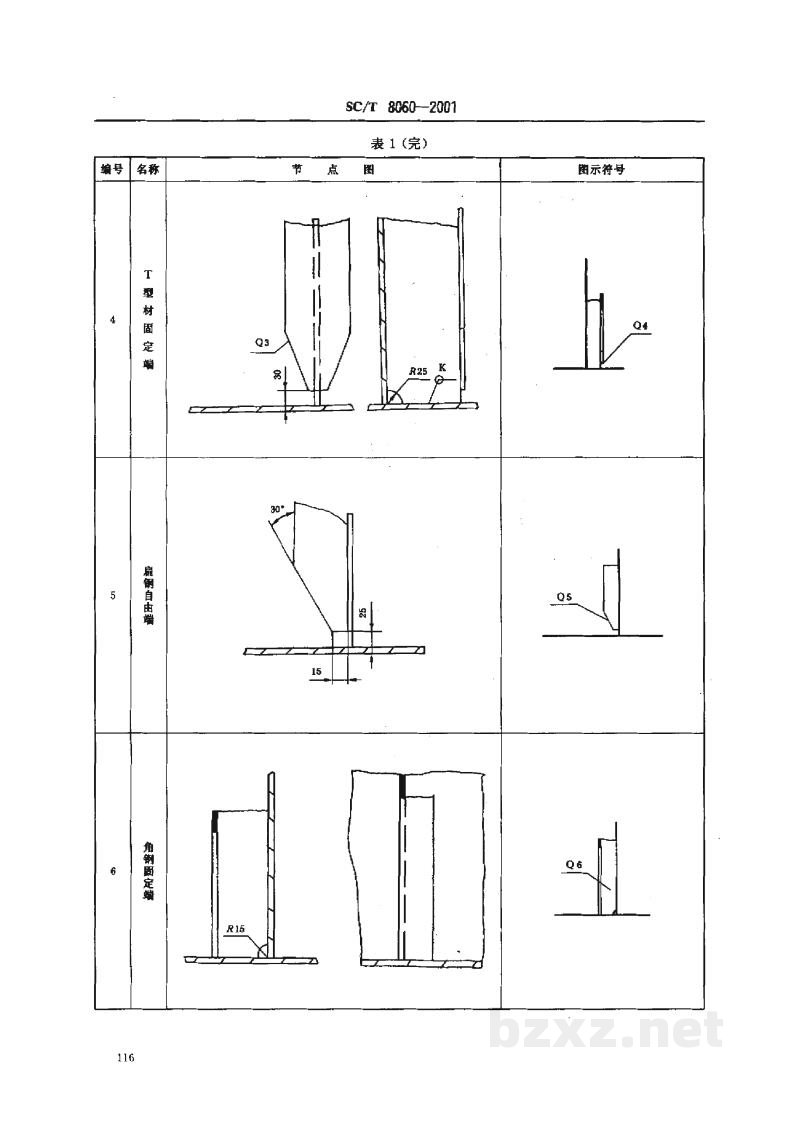

4.2  开口

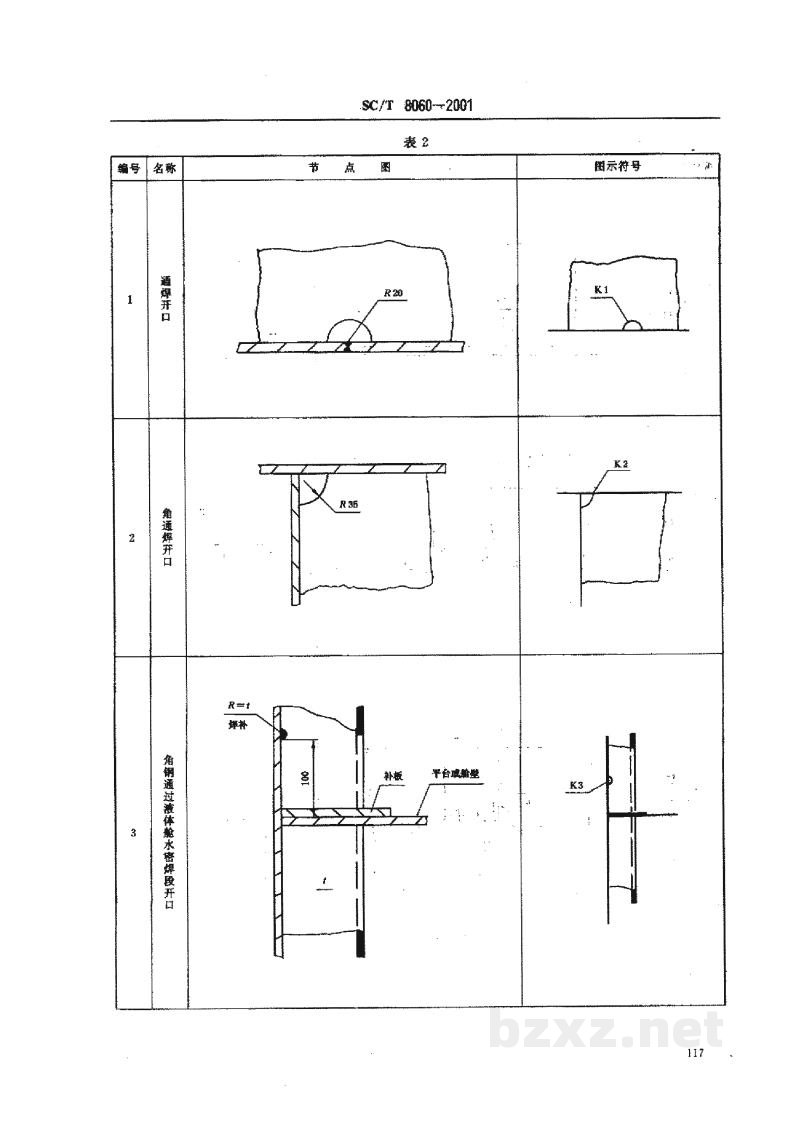

开口的节点型式和图示见表 2。

4.3  肘板连接
肘板的节点型式和图示见表 3。

4.4  型材连接
型材连接的节点型式和图示见表 4。

4.5  补板
补板节点型式和图示符号见表 5。

中华人民共和国农业部 2001-06-01 批准 2001-10-01 实施

4.6 垫板

垫板节点型式和图示符号见表1。
