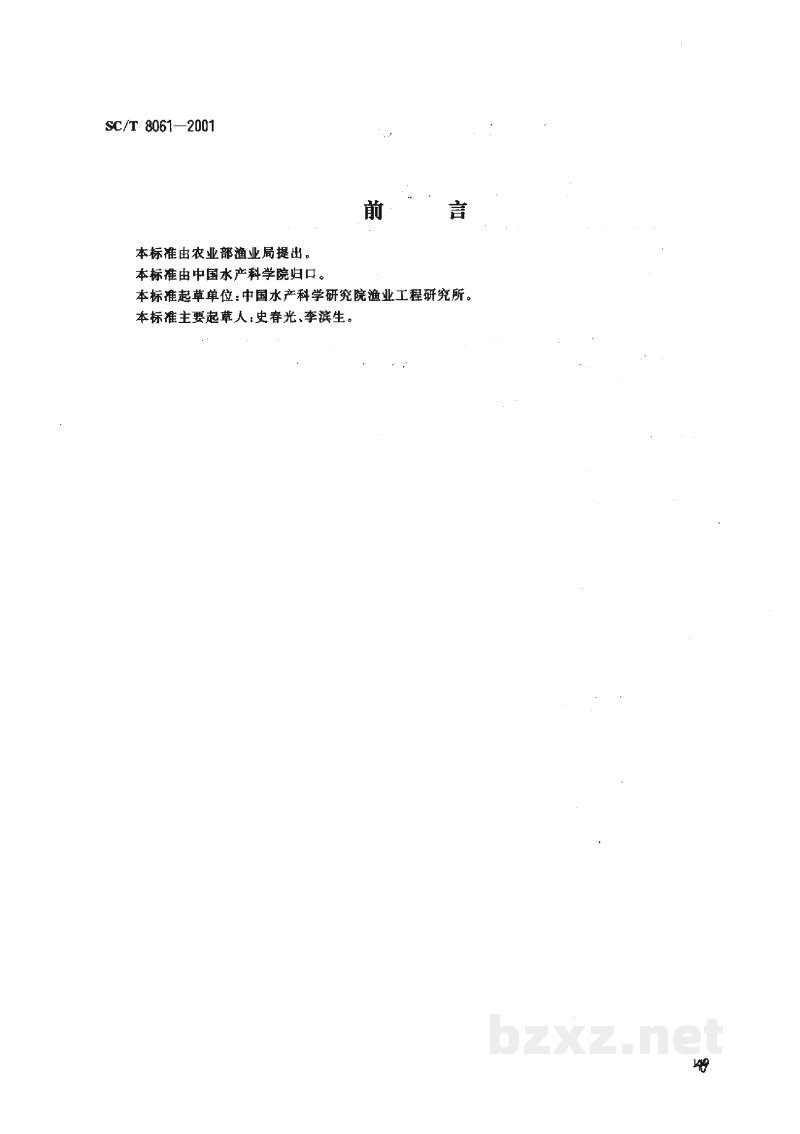

标准简介/下载前 言
本标准由农业部渔业局提出。
本标准由中国水产科学院归口。
本标准起草单位：中国水产科学研究院渔业工程研究所。
本标准主要起草人：史春光、李滨生。

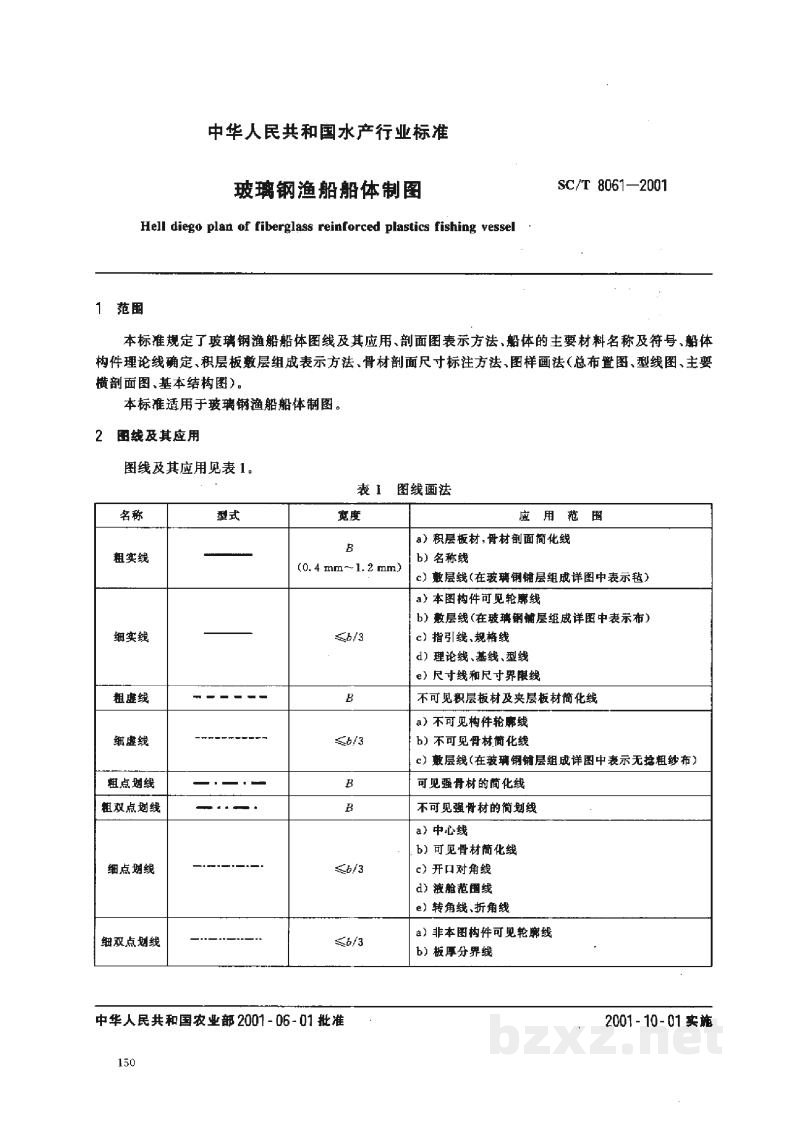

中华人民共和国水产行业标准
玻璃钢渔船船体制图 SC/T 8061—2001
Hull diego plan of fiberglass reinforced plastics fishing vessel
1 范围
本标准规定了玻璃钢渔船船体图线及其应用、剖面图表示方法、船体的主要材料名称及符号、船体构件理论线确定、积层板数层组成表示方法、骨材剖面尺寸标注方法、样板画法（总布置图、型线图、主要横剖面图、基本结构图）。
本标准适用于玻璃钢渔船船体制图。
2 图线及其应用
图线及其应用见表1。
表 1 图线画法
| 名称 | 型式 | 宽度 | 应用范围 |
|---|---|---|---|
| 粗实线 | ——— | $B$ (0.4 mm~1.2 mm) |
a) 积层板材、骨材剖面简化线 b) 名称线 c) 敷层线(在玻璃钢铺层组成详图中表示法) |
| 细实线 | ——— $\le B/3$ |
a) 本图构件可见轮廓线 b) 敷层线(在玻璃钢铺层组成详图中表示法) c) 指引线、规格线 d) 理论线、基线、型线 e) 尺寸线和尺寸界限线 |
|
| 粗虚线 | - - - - - $B$ |
不可见积层板材及夹层板材简化线 | |
| 细虚线 | - - - - - $\le B/3$ |
a) 不可见构件轮廓线 b) 不可见骨材简化线 c) 敷层线(在玻璃钢铺层组成详图中表示无捻粗纱布) |
|
| 粗点划线 | - · - · - $B$ |
可见强骨材的简化线 | |
| 细点划线 | - · - · - $\le B/3$ |
a) 中心线 b) 可见骨材简化线 c) 开口对角线 d) 液舱范围线 e) 转角线、折角线 |
|
| 粗双点划线 | - · - · - $B$ |
a) 非本图构件可见轮廓线 b) 板厚分界线 |
中华人民共和国农业部 2001-06-01 批准 2001-10-01 实施
| 表 1(完) | |||
|---|---|---|---|
| 名称 | 型式 | 宽度 | 应用范围 |
| 轨道线 | [图片] | b | 不可见的船体水密构件(舱壁、甲板、平台、实肋板等)的简化线 |

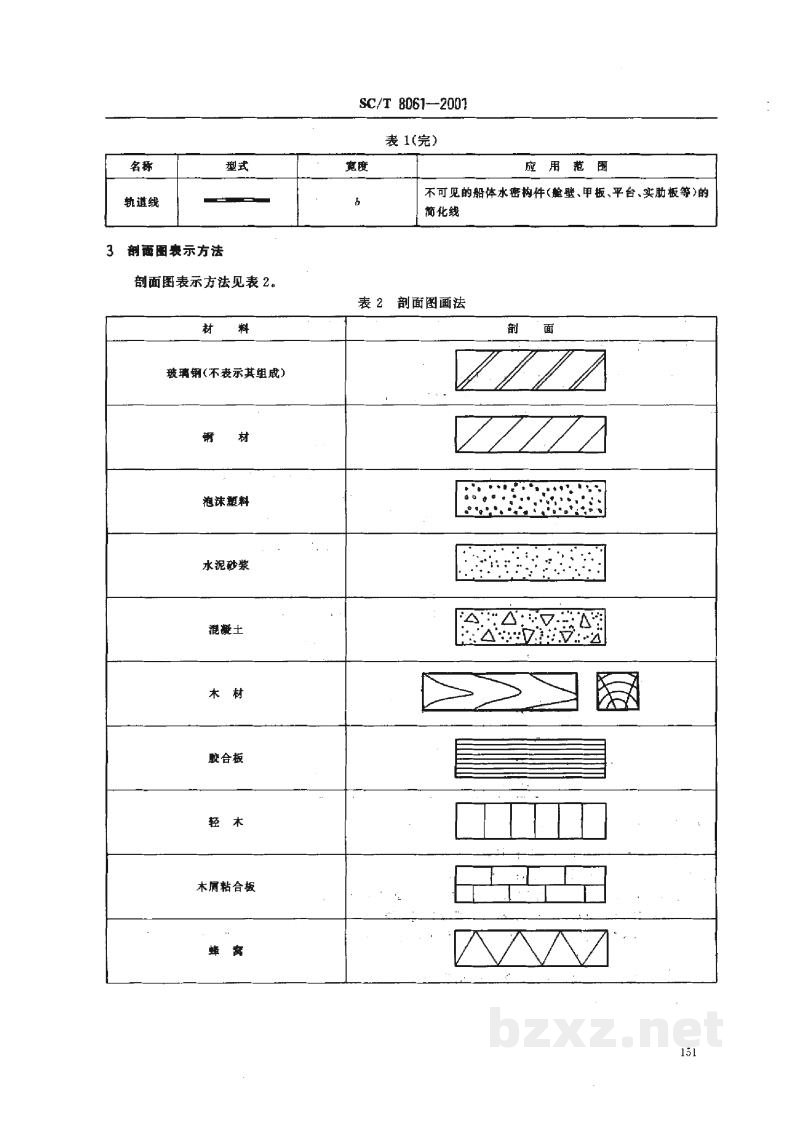

3 剖面图表示方法
剖面图表示方法见表2。
| 表 2 剖面图画法 | |
|---|---|
| 材料 | 剖 面 |
| 玻璃钢(不表示其组成) | [图片] |
| 钢 材 | [图片] |
| 泡沫塑料 | [图片] |
| 水泥砂浆 | [图片] |
| 混凝土 | [图片] |
| 木 材 | [图片] [图片] |
| 胶合板 | [图片] |
| 轻 木 | [图片] |
| 木质粘合板 | [图片] |
| 蜂 窝 | [图片] |
