【水产标准】 渔船起重钢索滑车

渔船起重钢索滑车

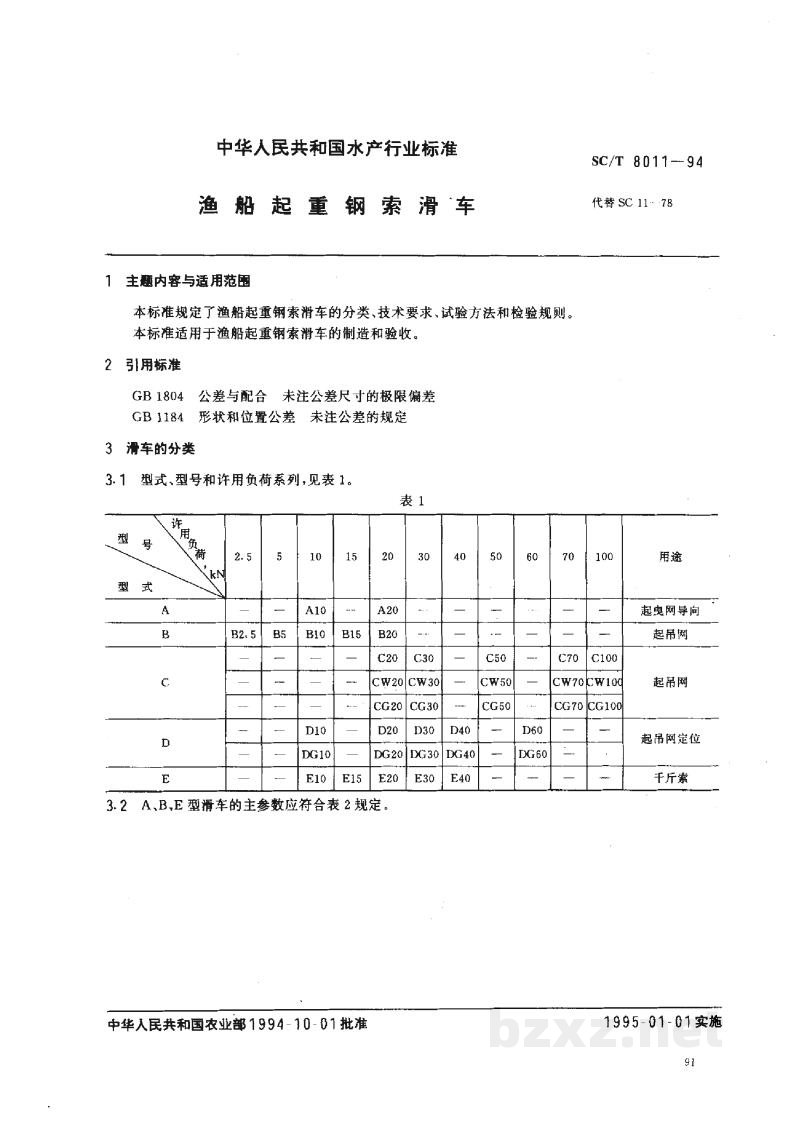

1 主题内容与适用范围

本标准规定了渔船起重钢索滑车的分类、技术要求、试验方法和检验规则。

本标准适用于渔船起重钢索滑车的制造和验收。

2 引用标准

• GB 1804 公差与配合 未注公差不尺寸的极限偏差
• GB 1184 形状和位置公差 未注公差的规定

3 滑车的分类

3.1 型式、型号和许用负荷系列，见表1。

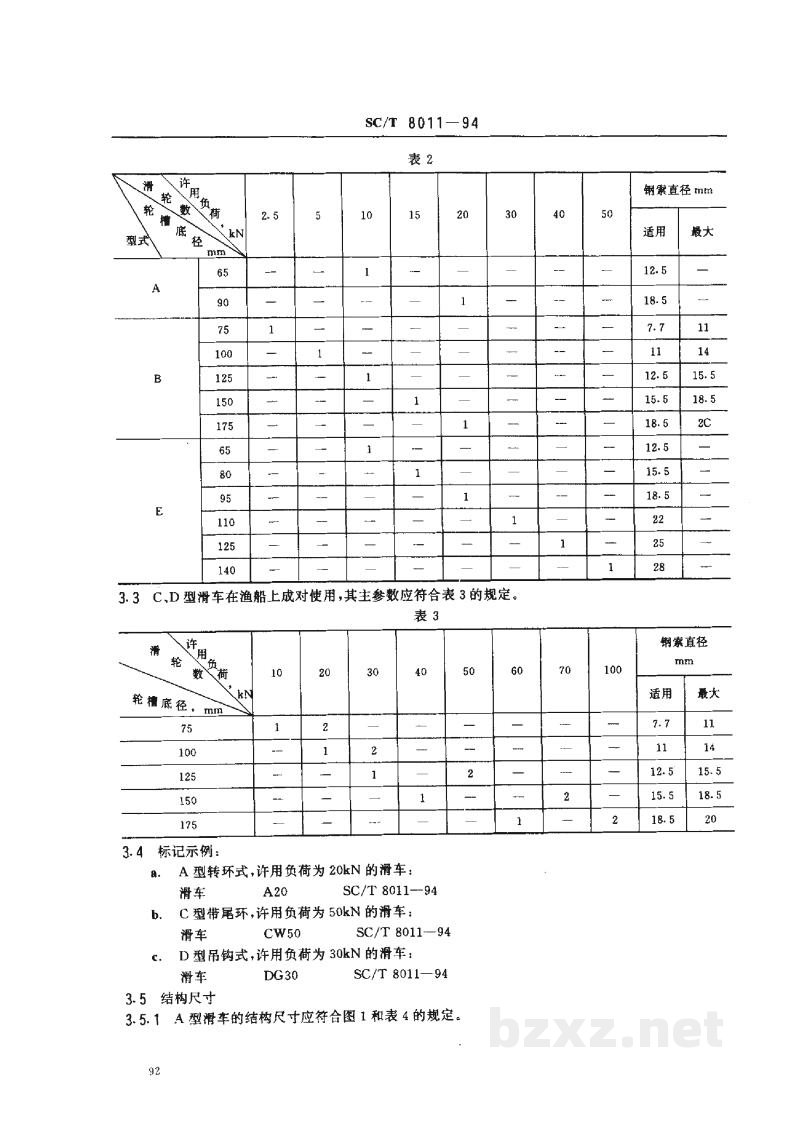

3.2 A、B、E型滑车的主参数应符合表2规定。

表 2

3.3 C、D型滑车在渔船上使用，其主要参数应符合表 3 的规定。

表 3

3.4 标记示例：

• A型转环式，许用负荷为20kN的滑车：
  滑车 A20 SC/T 8011—94
• C型带尾环，许用负荷为50kN的滑车：
  滑车 CW50 SC/T 8011—94
• D型吊钩式，许用负荷为30kN的滑车：
  滑车 DG30 SC/T 8011—94

3.5 结构尺寸

3.5.1 A型滑车的结构尺寸应符合图 1 和表 4 的规定。

[图片]

图 1

1—转环；2—垫圈；3—滑轮；4—挡块；5—滑轮轴；
6—吊架；7—螺母；8—开口销；9—封板

表 4 mm

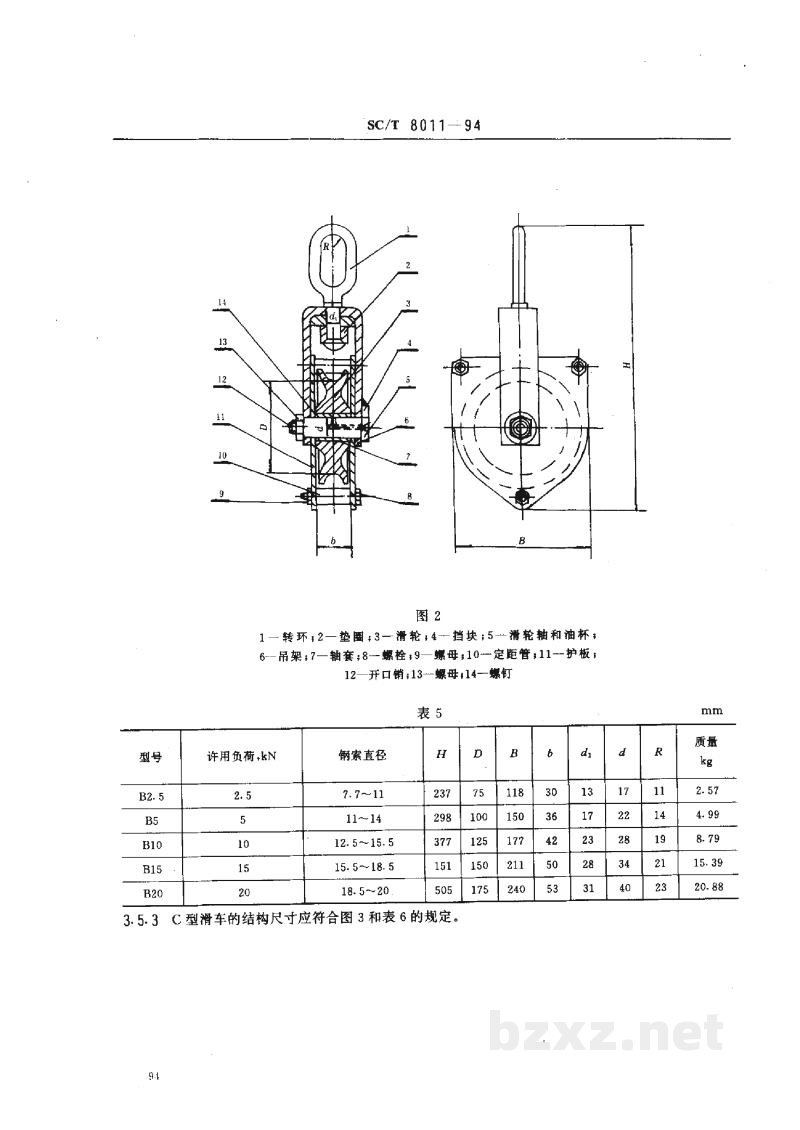

3.5.2 B型滑车的结构尺寸应符合图2和表5的规定。
