【团体标准】 烟草机械WF341～348、WF351～358、WF361～362型滚筒式热风润叶机

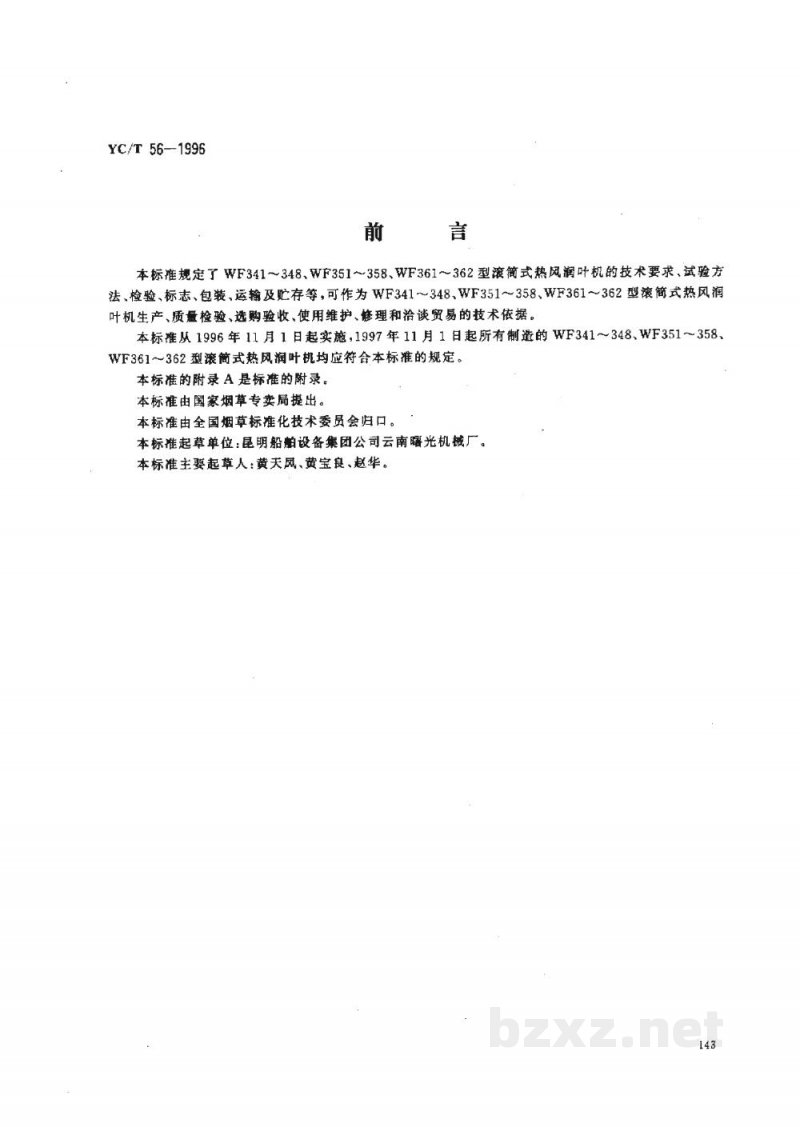

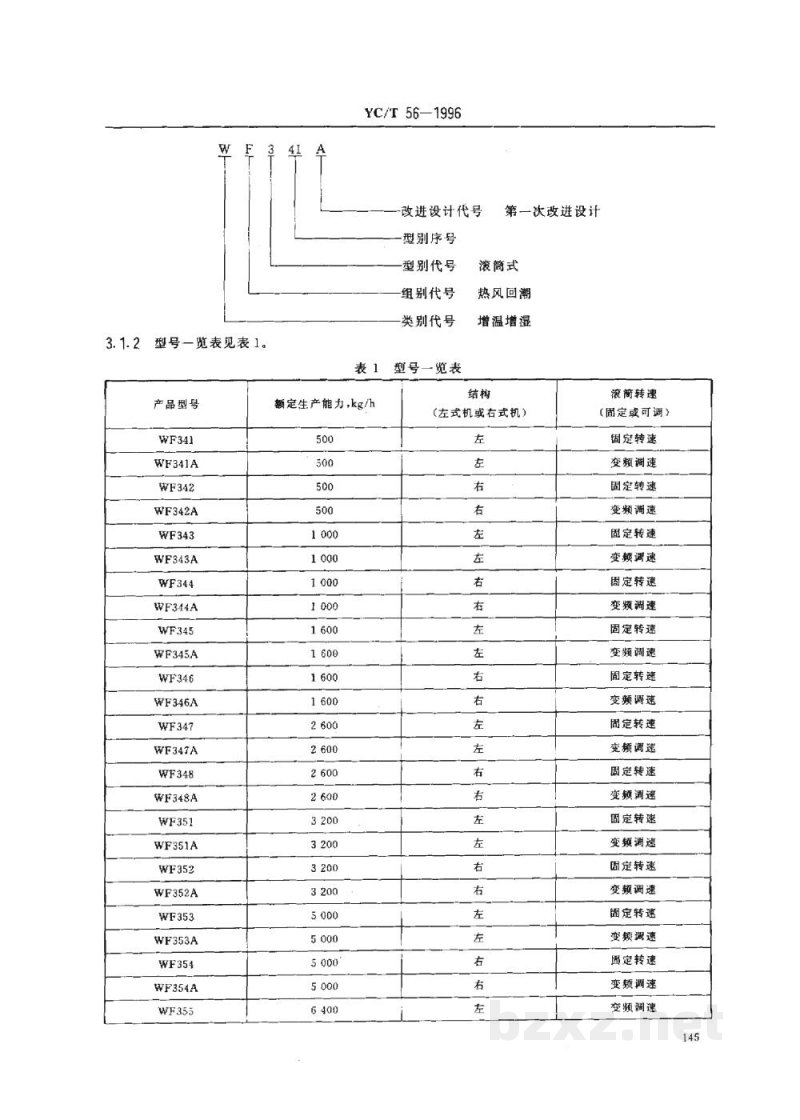

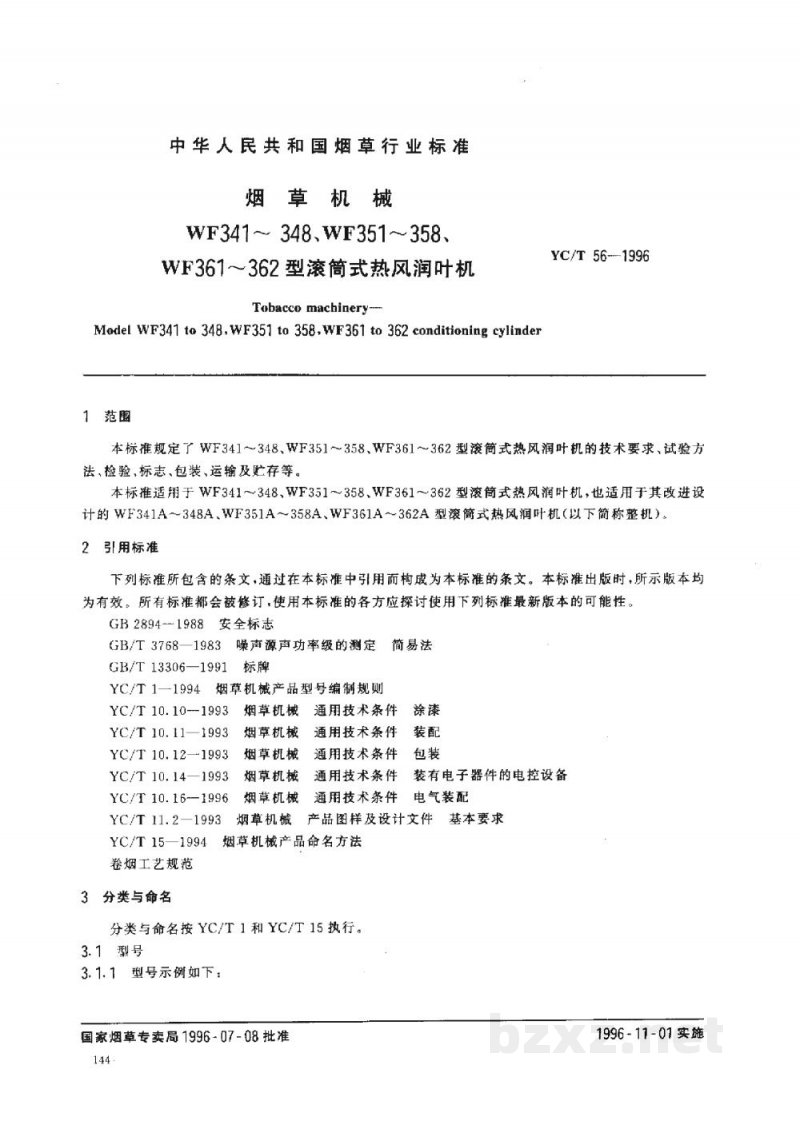

前言 本标准规定了WF341～348、WF351～358、WF361~362型滚筒式热风润叶机的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为WF341～348、WF351～358、WF361～362型滚筒式热风润叶机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。 本标准从1996年11月1日起实施。1997年11月1日起所有制造的WF341～348、WF351～358、WF361～362型滚筒式热风润叶机均应符合本标准的规定。 本标准的附录A是标准的附录。 本标准由国家烟草专卖局提出。 本标准由全国烟草标准化技术委员会归口。 本标准起草单位：昆明船舶设备集团公司云南曙光机械厂。 本标准主要起草人：黄天凤、黄宝良、赵华。 中华人民共和国烟草行业标准 YC/T 56-1996 烟草机械 WF341~348、WF351～358、WF361～362型滚筒式热风润叶机 Tobacco machinery - Model WF341 to 348, WF351 to 358, WF361 to 362 conditioning cylinder 1 范围 本标准规定了WF341～348、WF351～358、WF361～362型滚筒式热风润叶机的技术要求、试验方法、检验，标志、包装、运输及贮存等。本标准适用于WF341~348、WF351~358、WF361～362型滚筒式热风润叶机，也适用于其改进设计的WF341A~348A、WF351A～358A，WF361A～362A型滚筒式热风润叶机（以下简称整机）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2894-1988 安全标志 GB/T 3768-1983 噪声源声功率级的测定 GB/T 13306-1991 标牌 YC/T 1-1994 烟草机械产品型号编制规则 YC/T 10.10-1993 烟草机械 简易法 YC/T 10.11-1993 烟草机械 涂漆 YC/T 10.12-1993 烟草机械 通用技术条件 YC/T 10.14-1993 烟草机械 通用技术条件 YC/T 10.16-1996 烟草机械 装配 YC/T 11.2-1993 烟草机械 包装 YC/T 15-1994 卷烟工艺规范 3 分类与命名 分类与命名按 YC/T 1 和 YC/T 15 执行。 3.1 型号 3.1.1 型号示例如下： W - 类别代号 F - 组别代号 3 - 型别代号 4 - 型别序号 1 - 改进设计代号 3.1.2 型号一览表见表1。 表1 型号一览表 产品型号 | 额定生产能力 (kg/h) | 结构（左式机或右式机） | 滚筒转速（固定或可调） WF341 | 500 | 左 | 固定转速 WF341A | 500 | 左 | 变频调速 WF342 | 500 | 右 | 固定转速 WF342A | 500 | 右 | 变频调速 WF343 | 1000 | 左 | 固定转速 WF343A | 1000 | 左 | 变频调速 WF344 | 1000 | 右 | 固定转速 WF344A | 1000 | 右 | 变频调速 WF345 | 1600 | 左 | 固定转速 WF345A | 1600 | 左 | 变频调速 WF346 | 1600 | 右 | 固定转速 WF346A | 1600 | 右 | 变频调速 WF347 | 2600 | 左 | 固定转速 WF347A | 2600 | 左 | 变频调速 WF348 | 2600 | 右 | 固定转速 WF348A | 2600 | 右 | 变频调速 WF351 | 3200 | 左 | 固定转速 WF351A | 3200 | 左 | 变频调速 WF352 | 3200 | 右 | 固定转速 WF352A | 3200 | 右 | 变频调速 WF353 | 5000 | 左 | 固定转速 WF353A | 5000 | 左 | 变频调速 WF354 | 5000 | 右 | 固定转速 WF354A | 5000 | 右 | 变频调速 WF355 | 6400 | 左 | 固定转速 WF355A | 6400 | 左 | 变频调速 WF356 | 6400 | 右 | 固定转速 WF356A | 6400 | 右 | 变频调速 WF357 | 8000 | 左 | 固定转速 WF357A | 8000 | 左 | 变频调速 WF358 | 8000 | 右 | 固定转速 WF358A | 8000 | 右 | 变频调速 WF361 | 12000 | 左 | 固定转速 WF361A | 12000 | 左 | 变频调速 WF362 | 12000 | 右 | 固定转速 WF362A | 12000 | 右 | 变频调速 注： 1. 对于WF341～348、WF351～354型机，其A型机的主要改进是将原型机的固定转速改为可调转速。 2. 对于WF355～358、WF361~362型机，其A型机的主要改进是在原型机的基础上增加了自动加水系统。 3. 左式机是指观察者沿物料流向观察，主机操作面在右边者，反之为右式机。 4. 额定生产能力按物料含水率12%计算。 3.2 基本参数 3.2.1 性能指标应符合表2规定。 表2 性能指标 产品型号 | 额定生产能力 (kg/h) | 烟叶含水率增加量 (%) | 输出烟叶温度 (℃) WF341~WF342 | 500 | - | 60~70 WF343~WF344 | 1000 | - | - WF345 | 1600 | - | - WF346~WF348 | 2600 | - | - WF351~WF352 | 3200 | 2~6 | - WF353~WF354 | 5000 | - | - WF355~WF356 | 6400 | - | - WF357~WF358 | 8000 | 50~65 | - WF361~WF362 | 12000 | - | - 注：额定生产能力考核时，烟叶含水率按12%计算。（注：原OCR文本中部分具体数值缺失或混乱，此处根据上下文逻辑整理，若原表有具体数值请参照原标准，此处仅保留可辨识的结构） 3.2.2 耗能指标见表3。 表3 耗能指标 产品型号 | 耗电总功率 (kW) | 饱和蒸汽耗量 (kg/h) | 喷雾水耗量 (L/h) | 压缩空气耗量 (m³/h) WF341~WF342 | 6 | 96 | 30 | 60 WF343~WF344 | - | 250 | - | - WF345 | 96 | - | - | - WF346~WF348 | 156 | - | - | - WF351~WF352 | 7 | - | - | - WF353~WF354 | 8.5 | 376 | 192 | 10 WF355~WF356 | - | 300 | - | - WF357~WF358 | 11.6 | 800 | 384 | 900 WF361~WF362 | 18.7 | 1200 | 720 | 480 （注：原OCR文本中表格数据对应关系存在错位，此处尽量根据常见工程数据及文本碎片进行逻辑还原，具体数值请以正式出版物为准） 3.2.3 结构参数见表4。 表4 结构参数 产品型号 | 滚筒尺寸（直径×长度）(mm) | 滚筒转速 (r/min) | 滚筒安装倾斜角 (°) WF341~WF342 | Φ4800×5000 | - | 3 WF343~WF344 | Φ4800×5100 | - | 3 WF345 | Φ1250×5000 (存疑，原OCR为1250 X5000，结合上下文可能是Φ1250或更大，此处保留原识别) | - | 3 WF346~WF348 | Φ450 (存疑，原OCR为450，结合上下文可能是Φ4500) | - | 3.5 WF351~WF352 | Φ750×5300 (存疑，原OCR为750 X5300) | - | - WF353~WF354 | Φ11900 (存疑，原OCR为2050 11900) | - | - WF355~WF356 | Φ11900 (存疑) | - | - WF357~WF358 | Φ2200 (存疑，原OCR为$2200) | - | - WF361~WF362 | Φ2400×10000 (存疑，原OCR为$2400 X10000X10000 X8000) | - | - 注：可调式为5~18；固定式为8~9。（注：此处倾斜角数据与OCR文本“可调式为5~18：固定式为8~9”对应，可能指转速或角度，原文表述模糊，予以保留） 4 技术要求 整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。 4.1 工作条件 整机在下列条件下应能正常工作。 4.1.1 使用环境 a) 环境温度：10℃~40℃； b) 相对湿度：70%~80%； c) 海拔高度：不高于2000m； d) 电源：380V±38V, 50Hz±1Hz (TN-S系统)； 注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。 e) 饱和蒸汽压力：不小于0.6MPa； f) 水压力：不小于0.3MPa； g) 压缩空气压力：不小于0.6MPa； h) 输入烟叶含水率：不小于14%； i) 输入烟叶解把率：不小于85%； j) 来料：符合《卷烟工艺规范》中3.5.2的规定。 4.2 使用性能 整机在符合4.1规定的工作条件下应能正常工作，并达到下列要求： a) 整机的性能指标应符合3.2.1的规定； b) 整机有效运行率应不小于90%。 4.3 安全、卫生及环境保护 4.3.1 对人身易造成伤害事故的运动部件或对机器易造成损坏的部位，应设置安全防护装置。 4.3.2 绝缘电阻：电路间及带电回路与机壳之间的绝缘电阻应大于1MΩ。 4.3.3 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50Hz、1500V交流电压、持续1min的介电强度试验，无击穿或闪络现象。 4.3.4 保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备外壳之间的接触电阻应小于0.1Ω。
