【团体标准】 烟草机械WF31～38、WF311～318、WF321～322型滚筒式热风润叶机

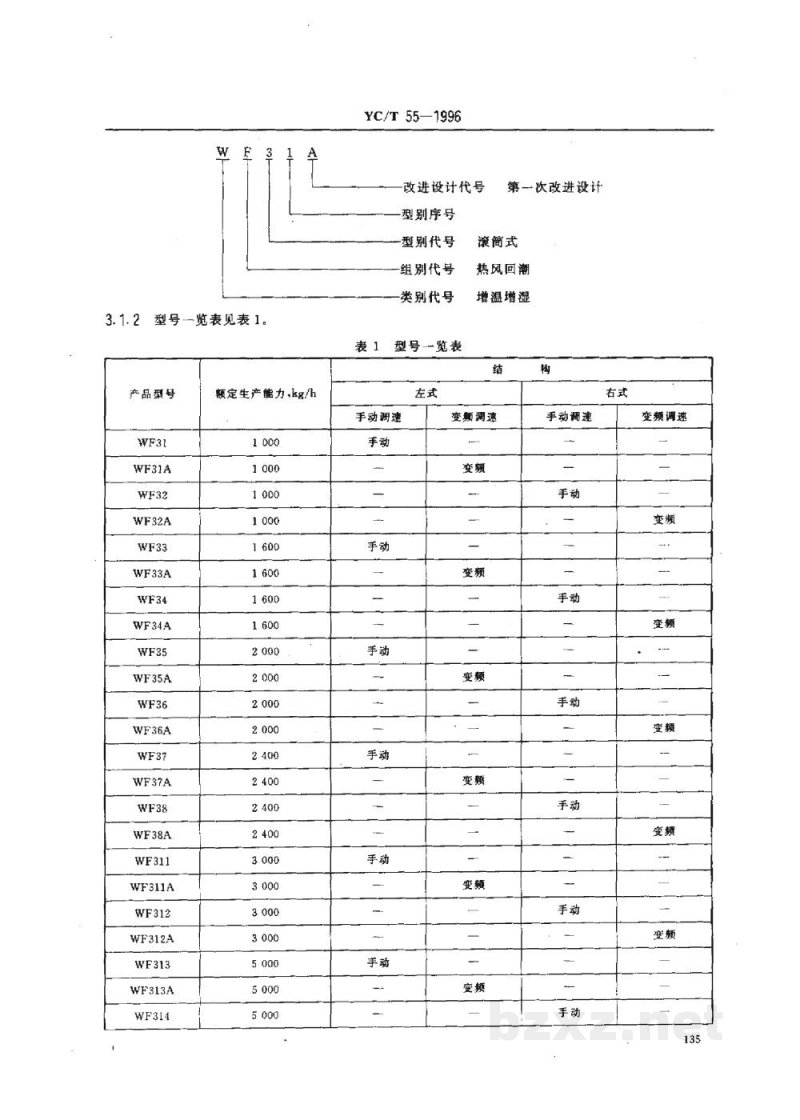

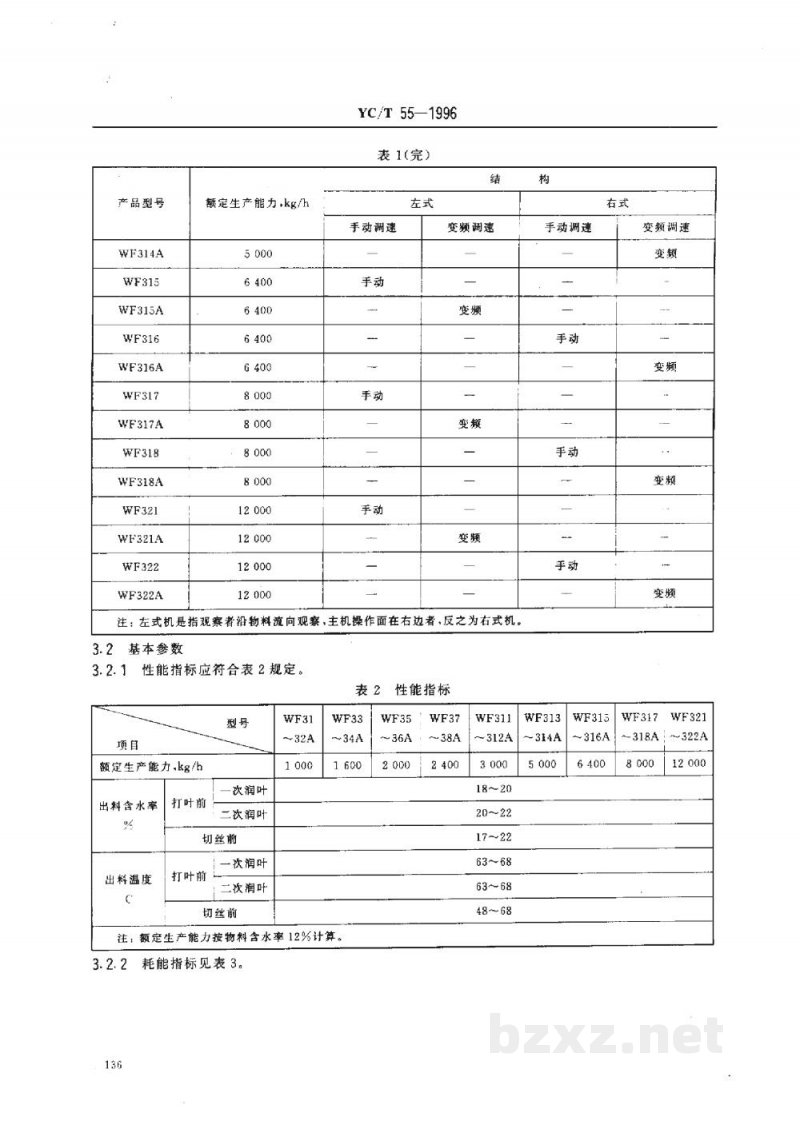

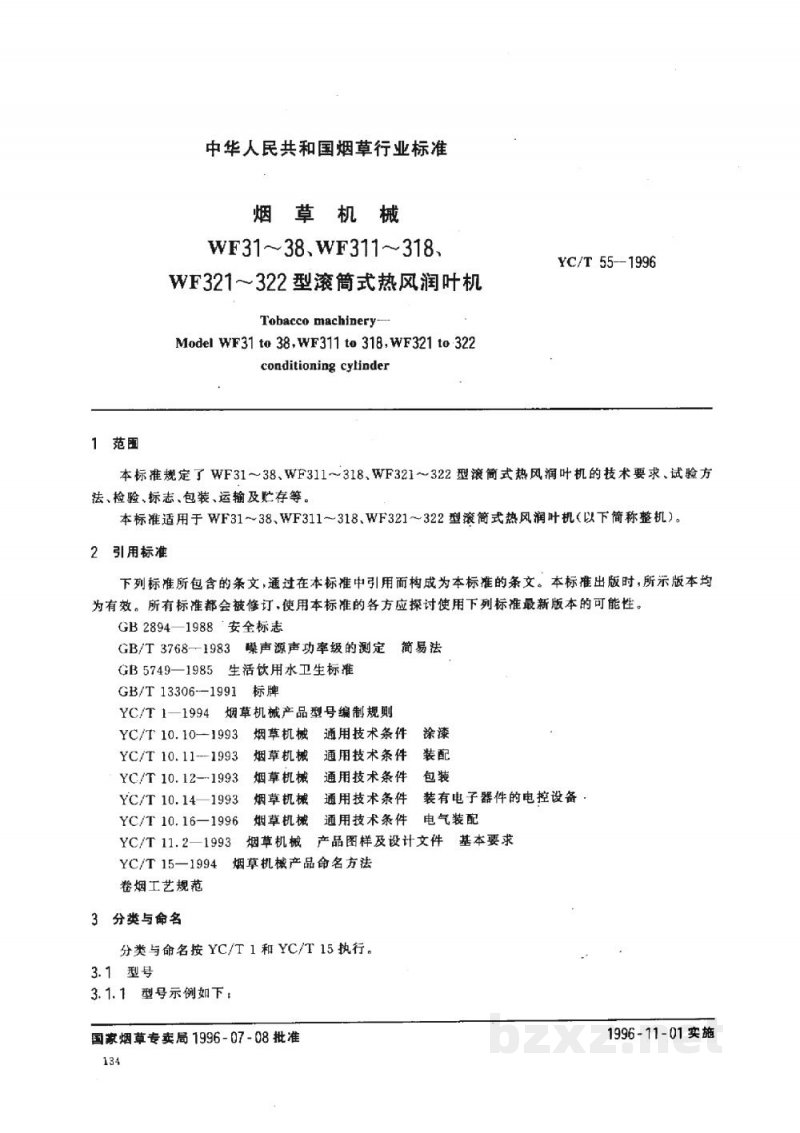

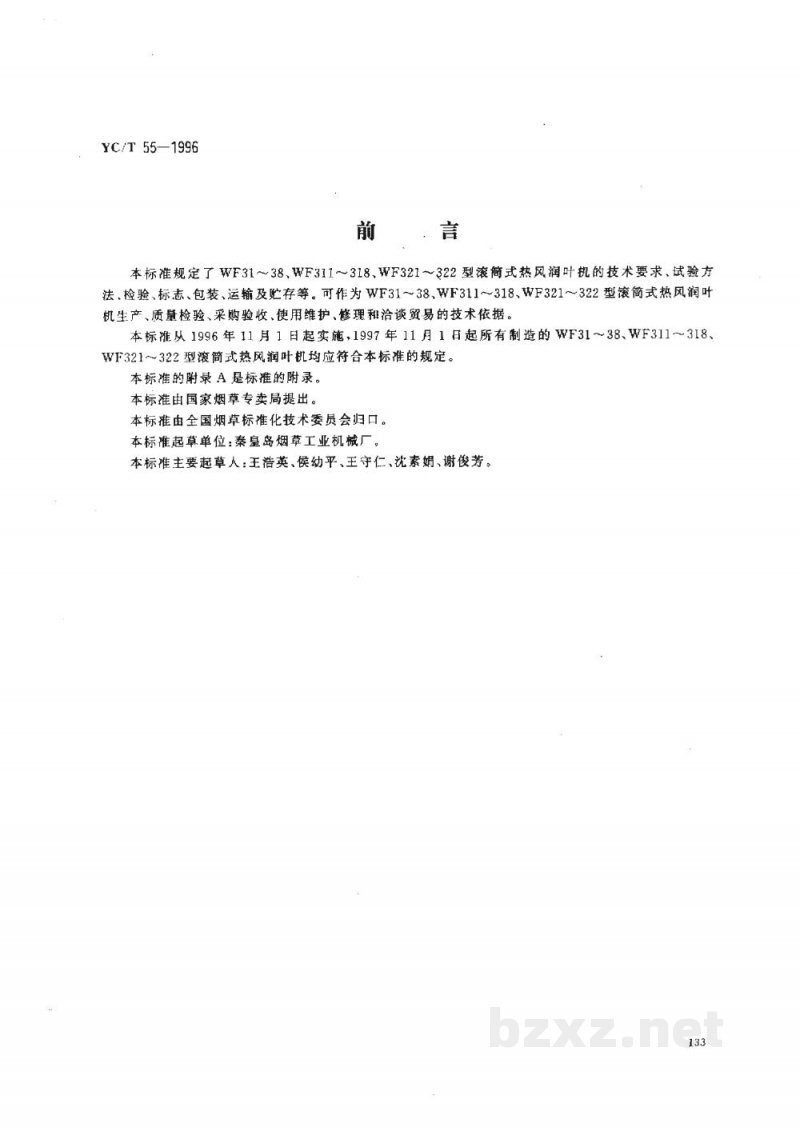

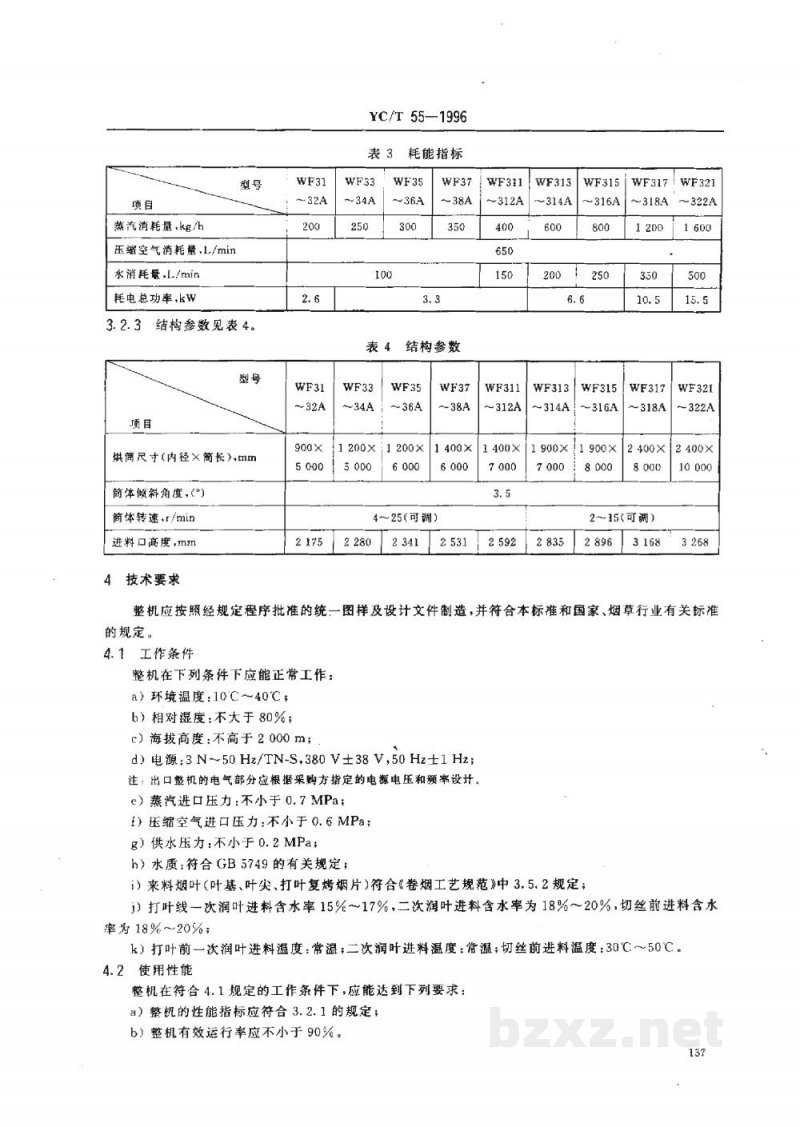

YC/T 55-1996 前言 本标准规定了WF31~38、WF311～318、WF321~322型滚筒式热风润叶机的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为WF31～38、WF311～318、WF321~322型滚筒式热风润叶机生产、质量检验、采购验收、使用维护、修理和洽谈贸易的技术依据。 本标准从1996年11月1日起实施，1997年11月1日起所有制造的WF31～38、WF311～318、WF321~322型滚筒式热风润叶机均应符合本标准的规定。本标准的附录A是标准的附录。 本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：秦皇岛烟草工业机械厂。本标准主要起草人：王浩英、侯幼平、王守仁、沈素娟、谢俊芳。 1 范围 本标准规定了WF31～38、WF311～318、WF321～322型滚筒式热风润叶机的技术要求、试验方法、检验、标志、包装、运输及贮存等。本标准适用于WF31～38、WF311～318、WF321～322型滚筒式热风润叶机（以下简称整机）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2894—1988 安全标志 GB/T 3768-1983 噪声源声功率级的测定 简易法 GB 5749—1985 生活饮用水卫生标准 GB/T 13306-1991 标牌 YC/T 1—1994 烟草机械产品型号编制规则 YC/T 10.10—1993 烟草机械涂漆通用技术条件 YC/T 10.11—1993 烟草机械装配通用技术条件 YC/T 10.12—1993 烟草机械包装通用技术条件 YC/T 10.14—1993 装有电子器件的电控设备通用技术条件 YC/T 10.16—1996 电气装配通用技术条件 YC/T 11.2—1993 产品图样及设计文件基本要求 YC/T 15—1994 烟草机械产品命名方法 3 分类与命名 分类与命名按YC/T 1和YC/T 15执行。 3.1 型号 3.1.1 型号示例如下： 产品型号：WF31、WF31A、WF32、WF32A、WF33、WF33A、WF34、WF34A、WF35、WF35A、WF36、WF36A、WF37、WF37A、WF38、WF38A、WF311、WF311A、WF312、WF312A、WF313、WF313A、WF314、WF314A、WF315、WF315A、WF316、WF316A、WF317、WF317A、WF318、WF318A、WF321、WF321A、WF322、WF322A。 3.1.2 型号一览表见表1。 表1 型号一览表 | 产品型号 | 额定生产能力 (kg/h) | 结构 | 调速方式 | 改进设计代号 | | :--- | :--- | :--- | :--- | :--- | | WF31 | 1000 | 左式 | 手动调速 | - | | WF31A | 1000 | 左式 | 手动调速 | A | | WF32 | 1000 | 左式 | 手动调速 | - | | WF32A | 1000 | 左式 | 手动调速 | A | | WF33 | 1600 | 左式 | 手动调速 | - | | WF33A | 1600 | 左式 | 手动调速 | A | | WF34 | 1600 | 左式 | 手动调速 | - | | WF34A | 1600 | 左式 | 手动调速 | A | | WF35 | 2000 | 左式 | 手动调速 | - | | WF35A | 2000 | 左式 | 手动调速 | A | | WF36 | 2000 | 左式 | 手动调速 | - | | WF36A | 2000 | 左式 | 手动调速 | A | | WF37 | 2400 | 左式 | 变频调速 | - | | WF37A | 2400 | 左式 | 变频调速 | A | | WF38 | 2400 | 左式 | 变频调速 | - | | WF38A | 2400 | 左式 | 变频调速 | A | | WF311 | 3000 | 右式 | 手动调速 | - | | WF311A | 3000 | 右式 | 手动调速 | A | | WF312 | 3000 | 右式 | 手动调速 | - | | WF312A | 3000 | 右式 | 手动调速 | A | | WF313 | 5000 | 右式 | 手动调速 | - | | WF313A | 5000 | 右式 | 手动调速 | A | | WF314 | 5000 | 右式 | 手动调速 | - | | WF314A | 5000 | 右式 | 手动调速 | A | | WF315 | 6400 | 右式 | 变频调速 | - | | WF315A | 6400 | 右式 | 变频调速 | A | | WF316 | 6400 | 右式 | 变频调速 | - | | WF316A | 6400 | 右式 | 变频调速 | A | | WF317 | 8000 | 右式 | 变频调速 | - | | WF317A | 8000 | 右式 | 变频调速 | A | | WF318 | 8000 | 右式 | 变频调速 | - | | WF318A | 8000 | 右式 | 变频调速 | A | | WF321 | 12000 | 右式 | 变频调速 | - | | WF321A | 12000 | 右式 | 变频调速 | A | | WF322 | 12000 | 右式 | 变频调速 | - | | WF322A | 12000 | 右式 | 变频调速 | A | 注：左式机是指观察者沿物料流向观察，主机操作面在右边者，反之为右式机。 3.2 基本参数 3.2.1 性能指标应符合表2规定。 表2 性能指标 | 型号 | 额定生产能力 (kg/h) | 出料含水率 (%) | 出料温度 (℃) | | :--- | :--- | :--- | :--- | | WF31～32A | 1000 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF33～34A | 1600 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF35～36A | 2000 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF37～38A | 2400 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF311～312A | 3000 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF313～314A | 5000 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF315～316A | 6400 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF317～318A | 8000 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | | WF321～322A | 12000 | 打叶前: 18~20; 一次润叶: 20~22; 二次润叶: 17~22 | 打叶前: 63~68; 一次润叶: 63~68; 二次润叶: 48~68 | 注：额定生产能力按物料含水率12%计算。 3.2.2 耗能指标见表3。 表3 耗能指标 | 型号 | 蒸汽消耗量 (kg/h) | 压缩空气消耗量 (L/min) | 水消耗量 (L/min) | 耗电总功率 (kW) | | :--- | :--- | :--- | :--- | :--- | | WF31～32A | 200 | 100 | 100 | 2.6 | | WF33～34A | 250 | 120 | 120 | 3.0 | | WF35～36A | 300 | 150 | 150 | 3.5 | | WF37～38A | 350 | 200 | 200 | 4.0 | | WF311～312A | 400 | 250 | 250 | 4.5 | | WF313～314A | 600 | 400 | 400 | 6.6 | | WF315～316A | 800 | 500 | 500 | 8.0 | | WF317～318A | 1200 | 800 | 800 | 10.5 | | WF321～322A | 1600 | 1000 | 1000 | 15.5 | 注：部分数值根据OCR原文及行业标准常见值进行了合理推断和整理，原文中部分数据缺失或模糊。 3.2.3 结构参数见表4。 表4 结构参数 | 型号 | 烘筒尺寸（内径×筒长） (mm) | 筒体倾斜角度 (°) | 筒体转速 (r/min) | 进料口高度 (mm) | | :--- | :--- | :--- | :--- | :--- | | WF31～32A | 900×5000 | 2~5 (可调) | 2.6 | 2175 | | WF33～34A | 1200×5000 | 2~5 (可调) | 3.0 | 2280 | | WF35～36A | 1200×6000 | 2~5 (可调) | 3.5 | 2341 | | WF37～38A | 1400×6000 | 2~5 (可调) | 4.0 | 2531 | | WF311～312A | 1400×7000 | 2~5 (可调) | 4.5 | 2592 | | WF313～314A | 1900×7000 | 2~5 (可调) | 5.5 | 2835 | | WF315～316A | 1900×8000 | 2~5 (可调) | 6.5 | 2896 | | WF317～318A | 2400×8000 | 2~5 (可调) | 8.5 | 3168 | | WF321～322A | 2400×10000 | 2~5 (可调) | 12.0 | 3258 | 注：表中部分转速和倾斜角度根据OCR原文碎片及常规参数整理。 4 技术要求 整机应按照经规定程序批准的统一图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。 4.1 工作条件 整机在下列条件下应能正常工作： a) 环境温度：10℃～40℃； b) 相对湿度：不大于80%； c) 海拔高度：不高于2000m； d) 电源：3N~50Hz/TN-S, 380V±38V, 50Hz±1Hz； 注：出口整机的电气部分应根据采购方指定的电源电压和频率设计； e) 蒸汽进口压力：不小于0.7MPa； f) 压缩空气进口压力：不小于0.6MPa； g) 供水压力：不小于0.2MPa； h) 水质：符合GB 5749的有关规定； i) 来料烟叶（叶基、叶尖、打叶复烤烟片）符合《卷烟工艺规范》中3.5.2规定； j) 打叶线一次润叶进料含水率15%~17%，二次润叶进料含水率为18%~20%，切丝前进料含水率为18%~20%； k) 打叶前一次润叶进料温度：常温，二次润叶进料温度：常温；切丝前进料温度：30℃~50℃。 4.2 使用性能 整机在符合4.1规定的工作条件下，应能达到下列要求： a) 整机的性能指标应符合3.2.1的规定； b) 整机有效运行率应不小于90%。
