【团体标准】 烟草机械WZ11-16等型二级喷射式真空回潮机

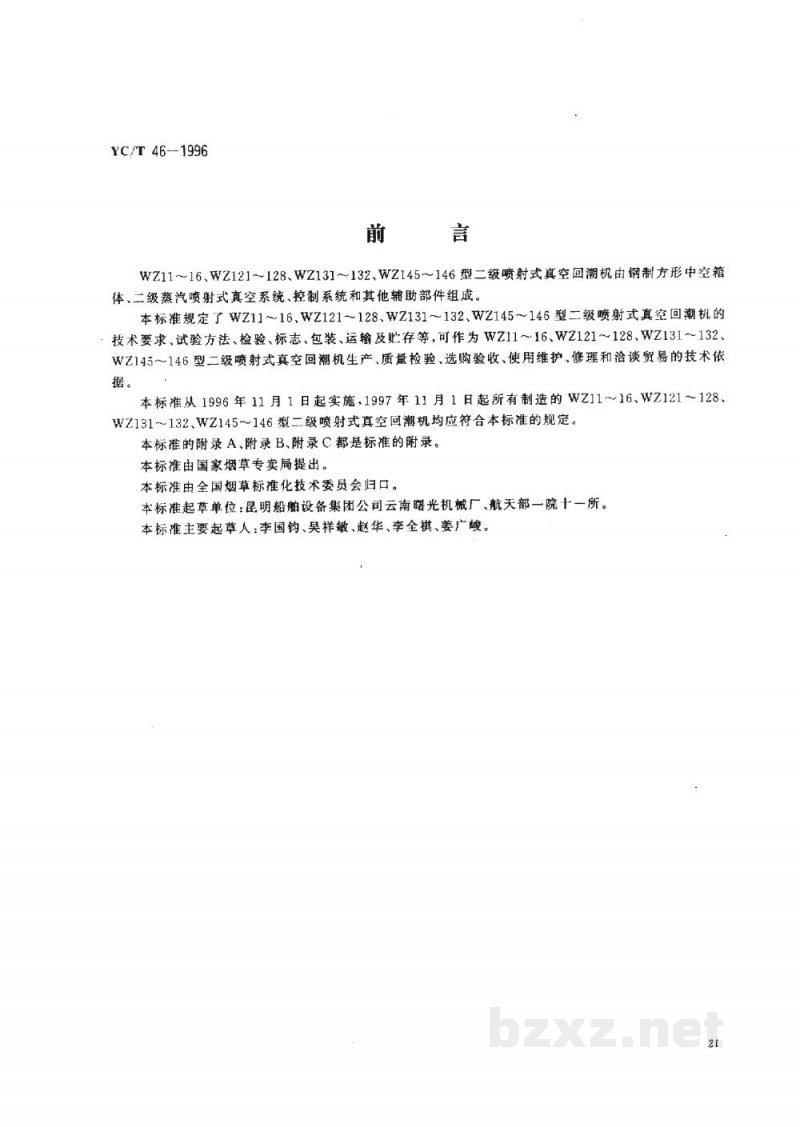

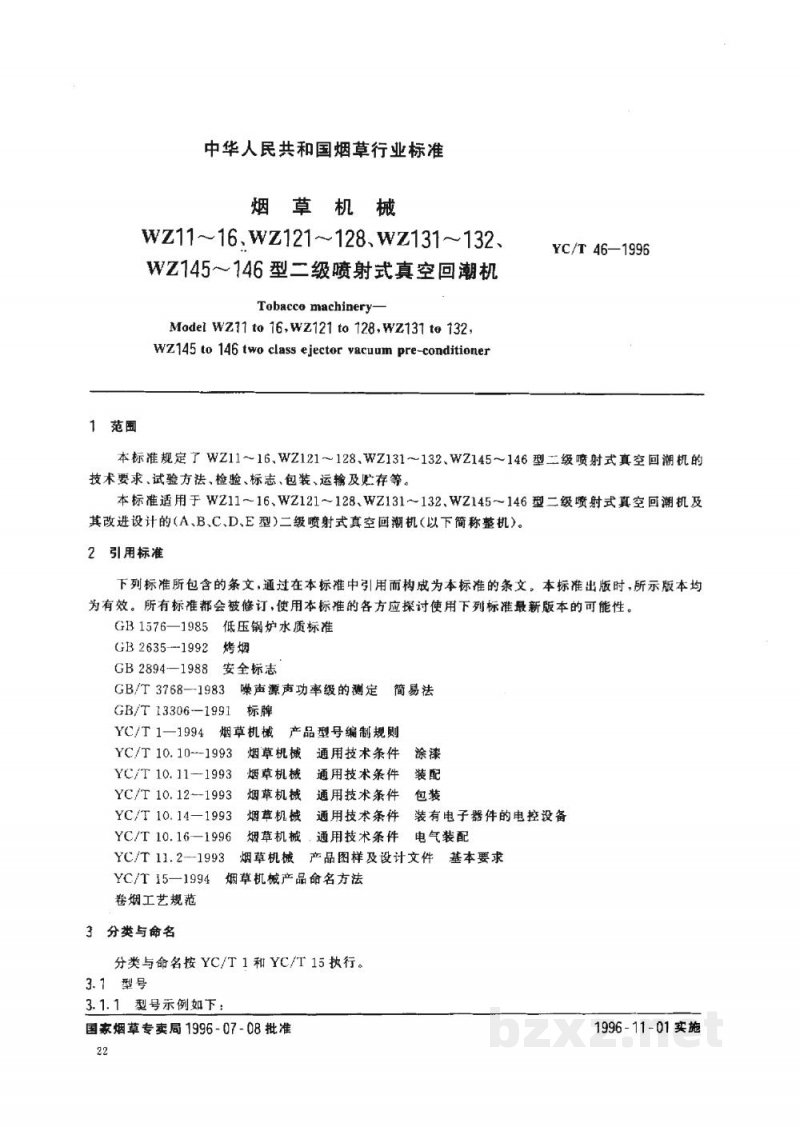

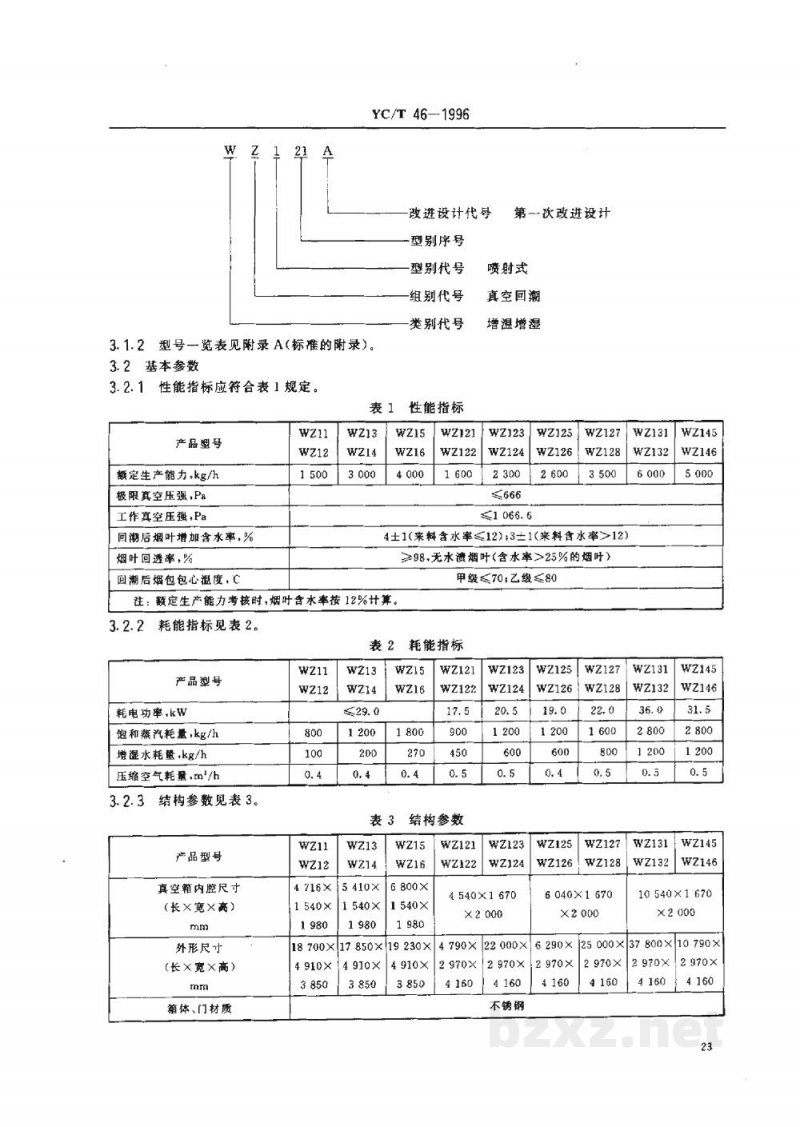

中华人民共和国烟草行业标准 YC/T 46-1996 烟草机械 WZ11~16、WZ121~128、WZ131~132、WZ145~146型二级喷射式真空回潮机 Tobacco machinery - Model WZ11 to 16, WZ121 to 128, WZ131 to 132, WZ145 to 146 two class ejector vacuum pre-conditioner 1 前言 WZ11~16、WZ121~128、WZ131~132、WZ145~146型二级喷射式真空回潮机由钢制方形中空箱体、二级蒸汽喷射式真空系统、控制系统和其他辅助部件组成。本标准规定了WZ11~16，WZ121~128、WZ131~132、WZ145~146型二级喷射式真空回潮机的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为WZ11～16、WZ121~128，WZ131~132、WZ145～146型二级喷射式真空回潮机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。 本标准从1996年11月1日起实施，1997年11月1日起所有制造的WZ11～16、WZ121～128、WZ131～132、WZ145～146型二级喷射式真空回潮机均应符合本标准的规定。本标准的附录A、附录B、附录C都是标准的附录。 本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。 本标准起草单位：昆明船舶设备集团公司云南红光机械厂、航天部一院十一所。 本标准主要起草人：李国钧、吴祥敏、赵华、李全棋、姜广峻。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 1576—1985 低压锅炉水质标准 GB 2635—1992 烤烟 GB 2894—1988 安全标志 GB/T 3768—1983 噪声源声功率级的测定 简易法 GB/T 13306-1991 标牌 YC/T 1—1994 烟草机械 产品型号编制规则 YC/T 10.10—1993 烟草机械 涂漆 YC/T 10.11—1993 烟草机械 装配 YC/T 10.12—1993 烟草机械 包装 YC/T 10.14—1993 烟草机械 装有电子器件的电控设备 电气装配 YC/T 10.16—1996 烟草机械 通用技术条件 YC/T 11.2—1993 烟草机械 产品图样及设计文件基本要求 YC/T 15—1994 烟草机械 产品命名方法 3 分类与命名 分类与命名按YC/T 1和YC/T 15执行。 3.1 型号 3.1.1 型号示例如下： W 21 A 类别代号 组别代号 型别代号 型别序号 改进设计代号 3.1.2 型号一览表见附录A（标准的附录）。 3.2 基本参数 3.2.1 性能指标应符合表1规定。 表1 性能指标 产品型号 | 额定生产能力，kg/h | 极限真空压强，Pa | 工作真空压强，Pa | 回潮后烟叶增加含水率，% | 烟叶回透率，% | 回潮后烟包包心温度，℃ WZ11, WZ12 | 1500 | 100 | 0.4 | 4±1 (来料含水率≤12): 3±1 (来料含水率>12) | ≥98 | 无水溃烟叶（含水率>25%的烟叶）甲级70级≤80 WZ13, WZ14 | 3000 | 100 | 0.4 | 4±1 (来料含水率≤12): 3±1 (来料含水率>12) | ≥98 | 无水溃烟叶（含水率>25%的烟叶）甲级70级≤80 WZ15, WZ16 | 4000 | 100 | 0.4 | 4±1 (来料含水率≤12): 3±1 (来料含水率>12) | ≥98 | 无水溃烟叶（含水率>25%的烟叶）甲级70级≤80 WZ121, WZ122 | 1600 | 100 | 0.4 | 4±1 (来料含水率≤12): 3±1 (来料含水率>12) | ≥98 | 无水溃烟叶（含水率>25%的烟叶）甲级70级≤80 WZ123, WZ124 | 2300 | 100 | 0.4 | 4±1 (来料含水率≤12): 3±1 (来料含水率>12) | ≥98 | 无水溃烟叶（含水率>25%的烟叶）甲级70级≤80 WZ125, WZ126 | 2600 | 100 | 0.4 | 4±1 (来料含水率≤12): 3±1 (来料含水率>12) | ≥98 | 无水溃烟叶（含水率>25%的烟叶）甲级70级≤80 WZ127, WZ128 | 3500 | 100 | 0.4 | 4±1 (来料含水率≤12): 3±1 (来料含水率>12) | ≥98 | 无水溃烟叶（含水率>25%的烟叶）甲级70级≤80 注：额定生产能力考核时，烟叶含水率按12%计算。 3.2.2 耗能指标见表2。 表2 耗能指标 产品型号 | 耗电功率，kW | 饱和蒸汽耗量，kg/h | 增湿水耗量，kg/h | 压缩空气耗量，m³/h (注：原文表格数据缺失，仅保留表头) 3.2.3 结构参数见表3。 表3 结构参数 产品型号 | 真空箱内腔尺寸（长×宽×高）mm | 外形尺寸（长×宽×高）mm | 箱体、门材质 WZ11, WZ12 | 4716×1540×1980 | 4910×3850×4910 | 不锈钢 WZ13, WZ14 | 5410×1540×1980 | 4910×3850×4910 | 不锈钢 WZ15, WZ16 | 6800×1540×1980 | 4910×3850×4910 | 不锈钢 WZ121, WZ122 | 17.5 (此处疑似OCR错误，应为尺寸数据，结合下文推测) | 2000×2970×4160 | 不锈钢 WZ123, WZ124 | 4540×1670×2000 | 4790×22000×2970 (此处OCR严重乱序，保留原始碎片) | 不锈钢 WZ125, WZ126 | 19.0 (此处疑似OCR错误) | 2200×2970×4160 | 不锈钢 WZ127, WZ128 | 22.0 (此处疑似OCR错误) | 6040×1670×2000 | 不锈钢 WZ131, WZ132 | 6000 (此处疑似OCR错误) | 36.0 (此处疑似OCR错误) | 不锈钢 WZ145, WZ146 | 5000 (此处疑似OCR错误) | 10540×1670×2000 | 不锈钢 4 技术要求 整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。 4.1 工作条件 整机在下列条件下应能正常工作： a）环境温度：10~40℃； b）相对湿度：不大于80%； c）海拔高度：不高于2000m； d）电源：3N~50Hz/TN-S. 380V±38V. 50Hz±1Hz。 注：出口整机的电气部分应根据采购方指定的电压和频率设计。 e）来料标准符合《卷烟工艺规范》中3.1.2和GB 2635的规定； f）来料烟叶的含水率应符合表4的规定。在严寒地区来料应进行预回潮； g）饱和蒸汽、水、压缩空气应符合表4的规定； h）烟包及其载体与真空箱内壁、门之间应留有空隙，不得接触，烟包码放应整齐。 表4 产品型号 | 来料烟叶含水率，% | 饱和蒸汽 (压力MPa, 最大流量kg/h) | 水 (压力MPa, 最大流量kg/h, 水质, 冷却水入口温度℃, 冷却水出口温度℃) | 压缩空气 (压力MPa, 露点℃, 过滤精度μm) WZ11, WZ12, WZ13, WZ14 | 10~13 | 0.8~1.0, 1600 | 0.35~0.5, 应符合GB 1576的规定, 32, 42 | 0.6~0.7, -25, 50 WZ15, WZ16 | 10~13 | 0.8~1.0, 2200 | 0.35~0.5, 应符合GB 1576的规定, 32, 42 | 0.6~0.7, -25, 50 WZ121, WZ122, WZ123, WZ124 | 10~13 | 0.8~1.0, 1600 | 0.35~0.5, 应符合GB 1576的规定, 32, 42 | 0.6~0.7, -25, 50 WZ125, WZ126, WZ127, WZ128 | 10~13 | 0.8~1.0, 2500 | 0.35~0.5, 应符合GB 1576的规定, 32, 42 | 0.6~0.7, -25, 50 WZ131, WZ132, WZ145, WZ146 | 10~13 | 0.8~1.0, 3200 | 0.35~0.5, 应符合GB 1576的规定, 32, 42 | 0.6~0.7, -25, 50 4.2 使用性能 整机在符合4.1规定的工作条件下应能正常工作，并达到下列要求： a）整机的性能指标应符合3.2.1的规定； b）整机有效运行率应不小于90%。 4.3 安全、卫生及环境保护 4.3.1 对人身易造成伤害事故的运动部件或对机器易造成损坏的部位，应设置安全防护装置。 4.3.2 绝缘电阻：电路间及带电回路与机壳之间的绝缘电阻应大于1MΩ。 4.3.3 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50Hz、1500V交流电压、持续1min的介电强度试验，无击穿或闪络现象。 4.3.4 保护接地：外部保护接地端子与电器设备任何裸露导体零件和设备外壳之间的接触电阻应小于0.1Ω。 4.3.5 当箱内压力超过外部压力2000Pa时，设置在箱体顶部的安全阀应能自动打开。 4.3.6 防止人员被关在箱内的安全装置应可靠，在箱体内的人员拉安全索（杆、板）时，门应自动开启。 4.3.7 整机上应设置由电气开关组成的闭锁/开锁装置（隔离开关）。在闭锁位置时，任何启动设备的操作，将不能进行。 4.3.8 整机上应设置紧急停车按钮，当出现紧急情况（设备损坏或人身危险）时，按下此按钮即可断电停机。 4.3.9 整机噪声不应大于85dB。
