【团体标准】 烟草机械WF21～28、WF211～218、WF221～222型滚筛式热风润叶机

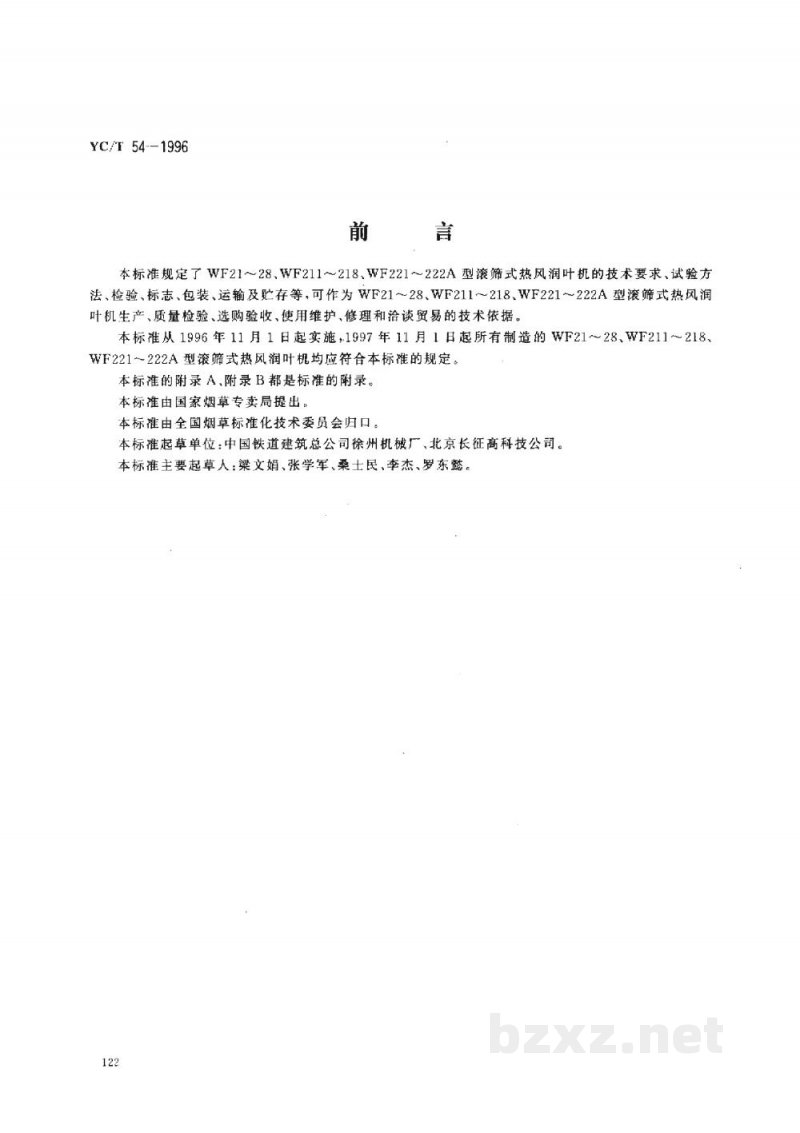

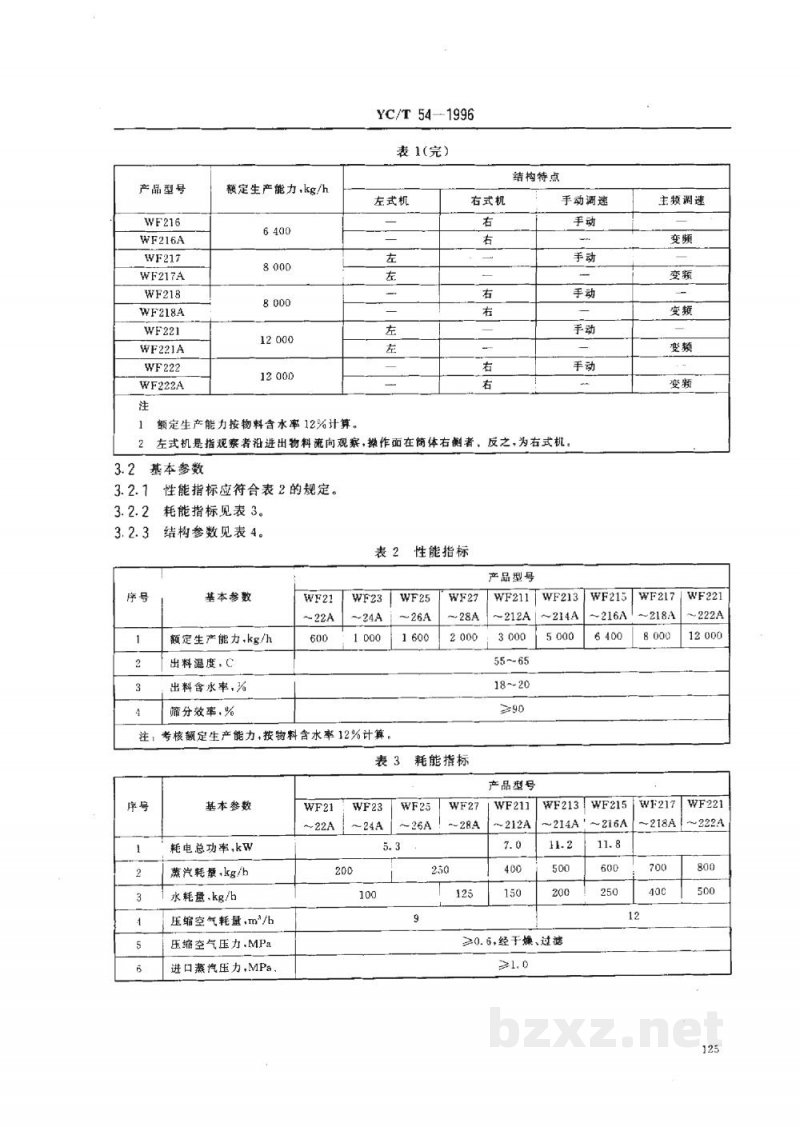

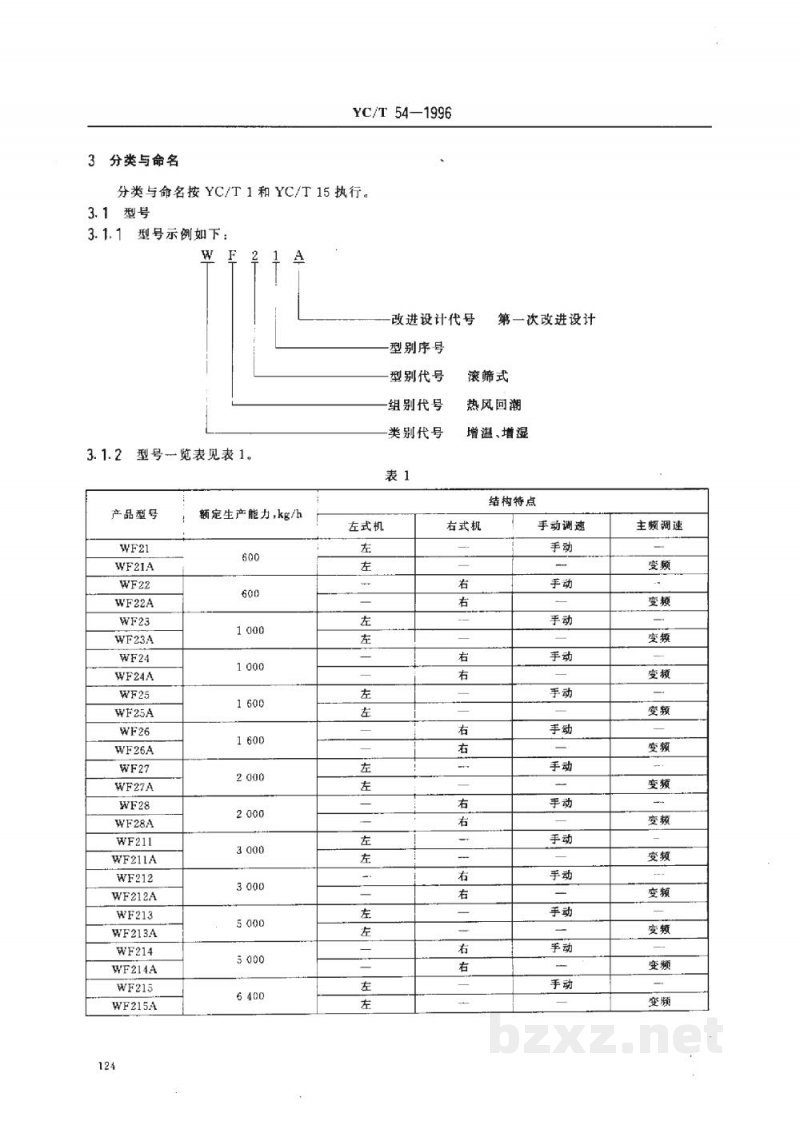

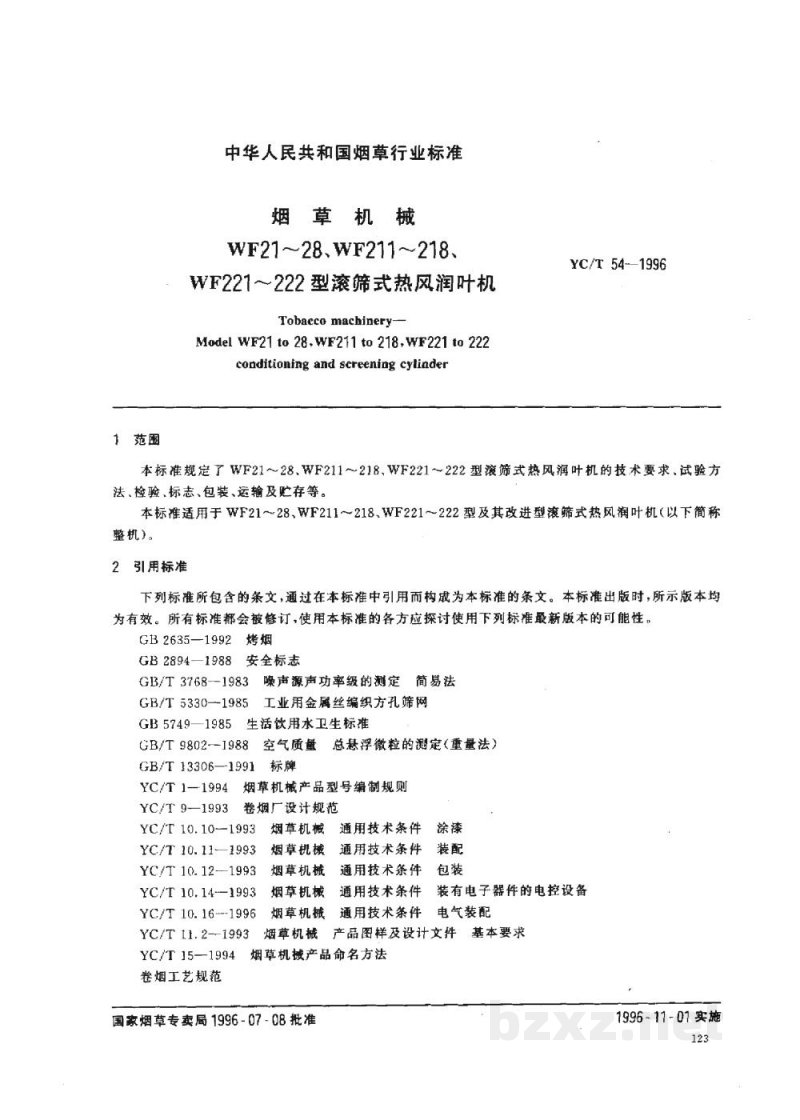

中华人民共和国烟草行业标准 YC/T 54-1996 前言 本标准规定了WF21~28、WF211～218、WF221～222A型滚筛式热风润叶机的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为WF21～28、WF211～218、WF221～222A型滚筛式热风润叶机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。 本标准从1996年11月1日起实施，1997年11月1日起所有制造的WF21～28、WF211～218、WF221～222A型滚筛式热风润叶机均应符合本标准的规定。 本标准的附录A、附录B都是标准的附录。 本标准由国家烟草专卖局提出。 本标准由全国烟草标准化技术委员会归口。 本标准起草单位：中国铁道建筑总公司徐州机械厂、北京长征高科技公司。 本标准主要起草人：梁文娟、张学军、桑士民、李杰、罗东懿。 国家烟草专卖局1996-07-08批准 1996-11-01实施 1 范围 本标准规定了WF21~28，WF211~218，WF221~222型滚筛式热风润叶机的技术要求、试验方法、检验、标志、包装、运输及贮存等。本标准适用于WF21~28，WF211~218，WF221~222型及其改进型滚筛式热风润叶机（以下简称整机）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2635—1992 烤烟 GB 2894—1988 安全标志 GB/T 3768—1983 噪声源声功率级的测定 简易法 GB/T 5330-1985 工业用金属丝编织方孔筛网 GB 5749—1985 生活饮用水卫生标准 GB/T 9802-1988 空气质量 总悬浮微粒的测定（重量法） GB/T 13306—1991 标牌 YC/T 1-1994 烟草机械产品型号编制规则 YC/T 9-1993 卷烟厂设计规范 YC/T 10.10-1993 卷烟工艺规范 YC/T 10.11—1993 烟草机械 通用技术条件 YC/T 10.12—1993 烟草机械 涂漆 YC/T 10.14-1993 烟草机械 通用技术条件 YC/T 10.16-1996 烟草机械 装配 YC/T 11.2-1993 烟草机械 包装 YC/T 15—1994 装有电子器件的电控设备 电气装配 YC/T 15.2-1994 产品图样及设计文件 基本要求 YC/T 15.3-1994 烟草机械产品命名方法 3 分类与命名 分类与命名按YC/T 1和YC/T 15执行。 3.1 型号 3.1.1 型号示例如下： W [类别代号] F [组别代号] 2 [型别代号] 1 [型别序号] ~ [改进设计代号] 3.1.2 型号一览表见表1。 表1 产品型号及主要参数 | 产品型号 | 额定生产能力 (kg/h) | 左/右式机 | 结构特点 | | :--- | :--- | :--- | :--- | | WF21 | 600 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF21A | 600 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF22 | 1000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF22A | 1000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF23 | 1600 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF23A | 1600 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF24 | 2000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF24A | 2000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF25 | 3000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF25A | 3000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF26 | 5000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF26A | 5000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 手动调速 | | WF27 | 6400 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF27A | 6400 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF28 | 6400 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF28A | 6400 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF211 | 6400 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF211A | 6400 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF212 | 8000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF212A | 8000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF213 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF213A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF214 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF214A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF215 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF215A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF216 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF216A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF217 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF217A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF218 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF218A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF221 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF221A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF222 | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | | WF222A | 12000 | 左 | 滚筛式, 热风回潮, 增温、增湿, 主频调速(变频) | 注： 1. 额定生产能力按物料含水率12%计算。 2. 左式机是指观察者顺进出物料流向观察，操作而在简体右侧者，反之，为右式机。 3.2 基本参数 3.2.1 性能指标应符合表2的规定。 表2 性能指标 | 产品型号 | 序号 | 额定生产能力 (kg/h) | 出料温度 (℃) | 出料含水率 (%) | 筛分效率 (%) | | :--- | :--- | :--- | :--- | :--- | :--- | | WF21 ~ WF22A | 1 | 600 | - | - | - | | WF23 ~ WF24A | 2 | 1000 | - | - | - | | WF25 ~ WF26A | 3 | 1600 | - | - | - | | WF27 ~ WF28A | 4 | 2000 | - | - | - | 注：考核额定生产能力，按物料含水率12%计算。 3.2.2 耗能指标见表3。 表3 耗能指标 | 产品型号 | 耗电总功率 (kW) | 蒸汽耗量 (kg/h) | 水耗量 (kg/h) | 压缩空气耗量 (m³/h) | 压缩空气压力 (MPa) | 进口蒸汽压力 (MPa) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | WF21 ~ WF22A | 5.3 | 200 | 100 | 9 | ≥0.6 (经干燥、过滤) | ≥1.0 | | WF23 ~ WF24A | 7.0 | 400 | 150 | 9 | ≥0.6 (经干燥、过滤) | ≥1.0 | | WF25 ~ WF26A | 11.2 | 500 | 200 | 9 | ≥0.6 (经干燥、过滤) | ≥1.0 | | WF27 ~ WF28A | 11.8 | 600 | 250 | 9 | ≥0.6 (经干燥、过滤) | ≥1.0 | | WF211 ~ WF212A | 18~20 | 900 | 55~65 | 9 | ≥0.6 (经干燥、过滤) | ≥1.0 | | WF213 ~ WF214A | 3.000 | 125 | - | - | - | - | | WF215 ~ WF216A | 5000 | - | - | - | - | - | | WF217 ~ WF218A | 8000 | 700 | 400 | 12 | - | - | | WF221 ~ WF222A | 12000 | 800 | 500 | 125 | - | - | 3.2.3 结构参数见表4。 表4 结构参数 | 产品型号 | 简体尺寸 (直径×长度) (mm) | 简体转速 (r/min) | 筛孔直径 (mm) | 倾角 (°) | 外形尺寸 (长×宽×高) (mm) | | :--- | :--- | :--- | :--- | :--- | :--- | | WF21 ~ WF22A | 900×3500 | 4~7 | 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 9, 10, 11, 12, 12.5 | 6.6~26.6 | 4370×1500×3415 | | WF23 ~ WF24A | 900×4000 | 4~7 | 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 9, 10, 11, 12, 12.5 | 6.6~26.6 | 4870×1500×3415 | | WF25 ~ WF26A | 1200×5000 | 4~7 | 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 9, 10, 11, 12, 12.5 | 6.6~26.6 | 6670×1500×3645 | | WF27 ~ WF28A | 1200×6000 | 4~7 | 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 9, 10, 11, 12, 12.5 | 6.6~26.6 | 7670×1500×3645 | | WF211 ~ WF212A | 1400×7000 | 4~7 | 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 9, 10, 11, 12, 12.5 | 6.6~26.6 | 8255×2340×4315 | | WF213 ~ WF214A | 1900×7000 | 4~7 | 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 9, 10, 11, 12, 12.5 | 6.6~26.6 | 6965×1700×5010 | | WF215 ~ WF216A | 1900×8000 | 4~7 | 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 8, 9, 10, 11, 12, 12.5 | 6.6~26.6 | 8485×2340×5315 | | WF217 ~ WF218A | 2400×10000 | 4~7 | 3~14 | 6.6~26.6 | 9485×2340×5315 | | WF221 ~ WF222A | 2200×10000 | 4~7 | 3~14 | 6.6~26.6 | 11750×2340×5315 | 4 技术要求 整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和有关国家、烟草行业标准的规定。 4.1 工作条件 整机在下列条件下应能正常工作： a) 环境温度：10℃~40℃； b) 相对湿度：70%～80%； c) 海拔高度：不高于2000m； d) 电源：3N 380V ± 38V, 50Hz ± 1Hz。注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。 e) 蒸汽进口压力：不少于0.7MPa； f) 压缩空气进口压力：不小于0.6MPa； g) 整机供水进口压力不小于0.3MPa； h) 水质应符合GB 5749的有关规定； i) 来料应符合《卷烟工艺规范》中3.1.2.2和3.5.2的规定。含水率：15%～17%，温度：20℃～25℃。 4.2 使用性能 整机在符合4.1规定的工作条件下应能正常工作，并达到下列要求： a) 整机的额定生产能力应符合表1的规定； b) 整机的有效运行率应不小于90%； c) 经整机回潮后的烟叶的含水率为18%～20%，增温后烟叶的温度应为55℃～65℃； d) 整机的筛分效率应不小于90%。 注：“筛分效率”术语引自《卷烟工艺规范》中3.4.3.1。 4.3 安全、卫生及环境保护 4.3.1 对人身易造成伤害的运动部件及对机器易造成损坏的运动部位，应设置安全防护装置。 4.3.2 绝缘电阻：电路间及带电回路与机壳...
