【团体标准】 烟草机械AW21～286型卧式打叶机

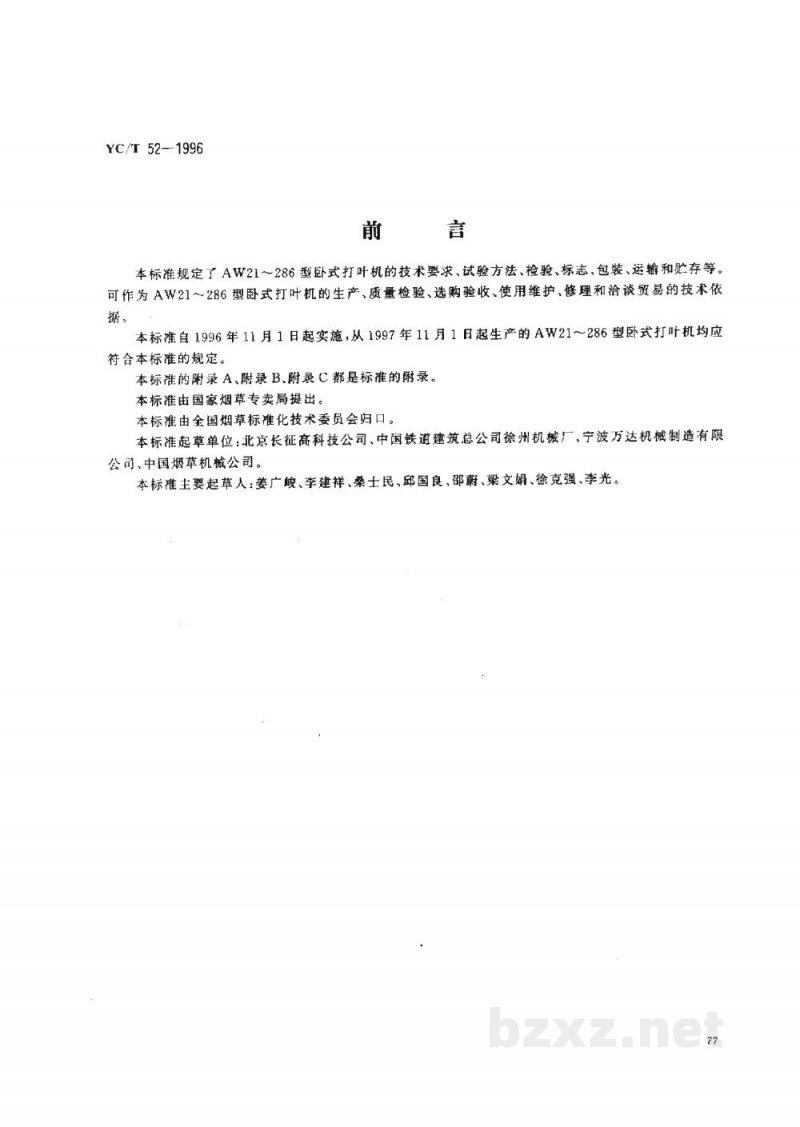

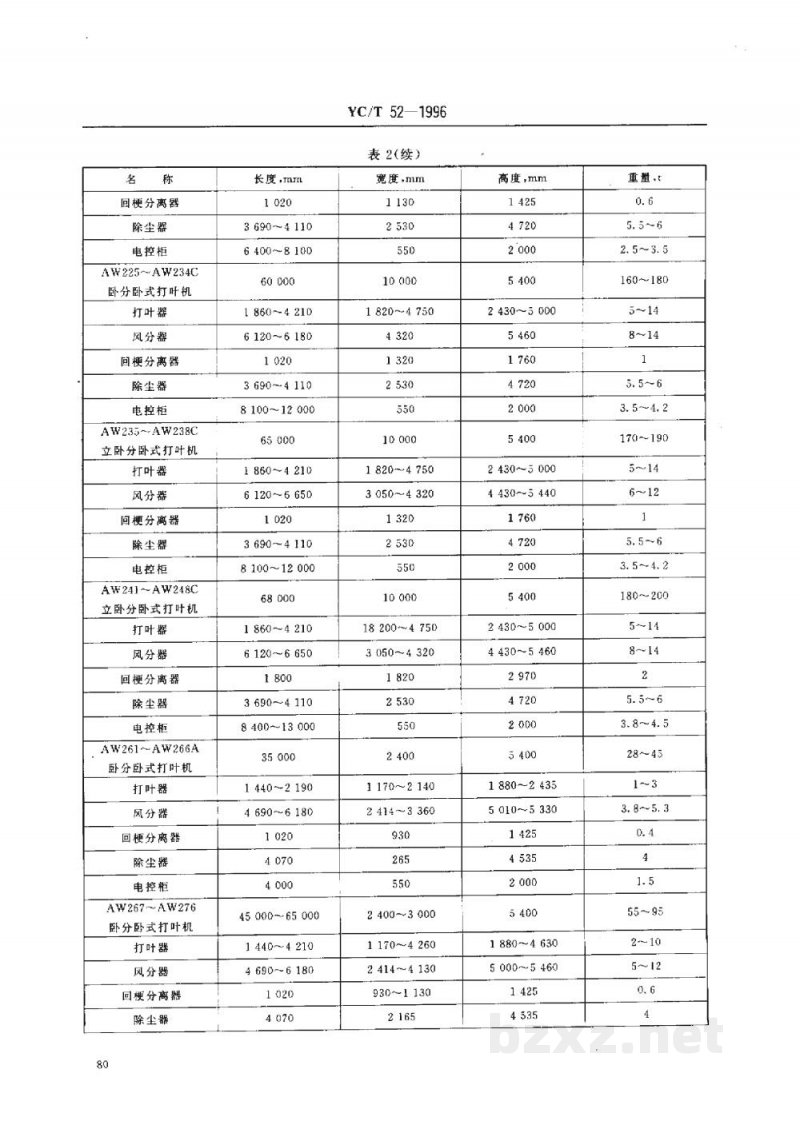

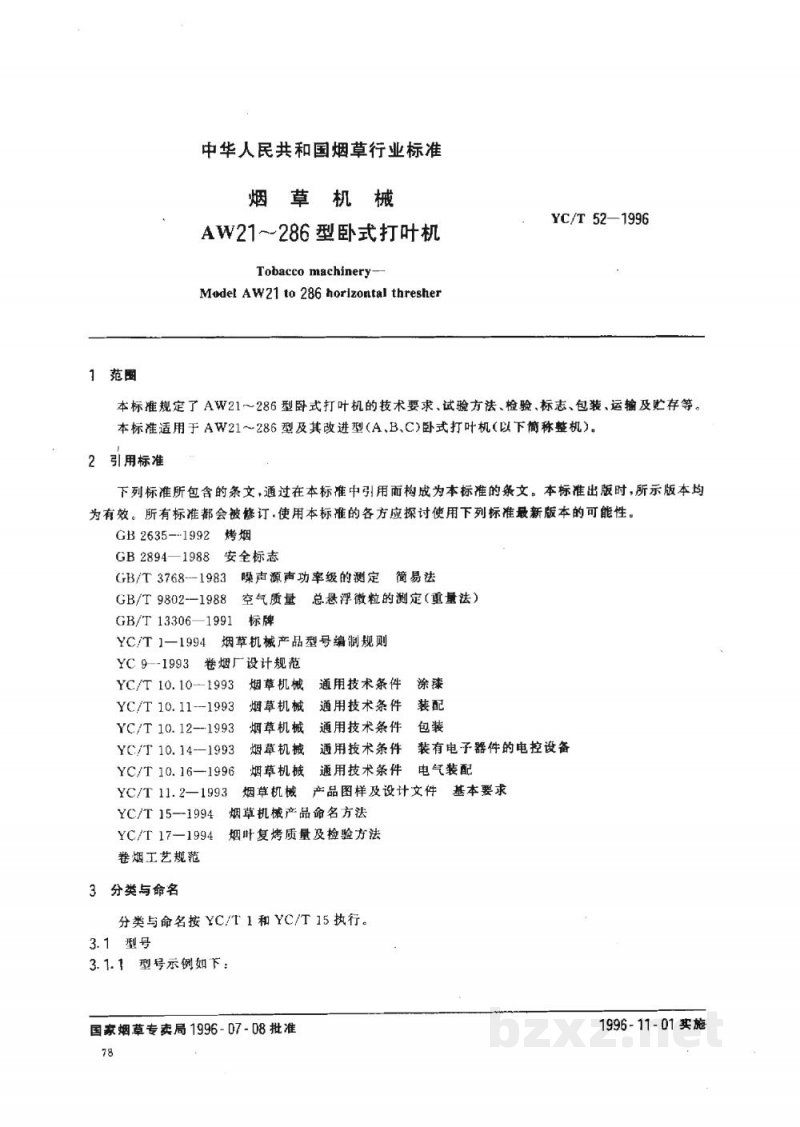

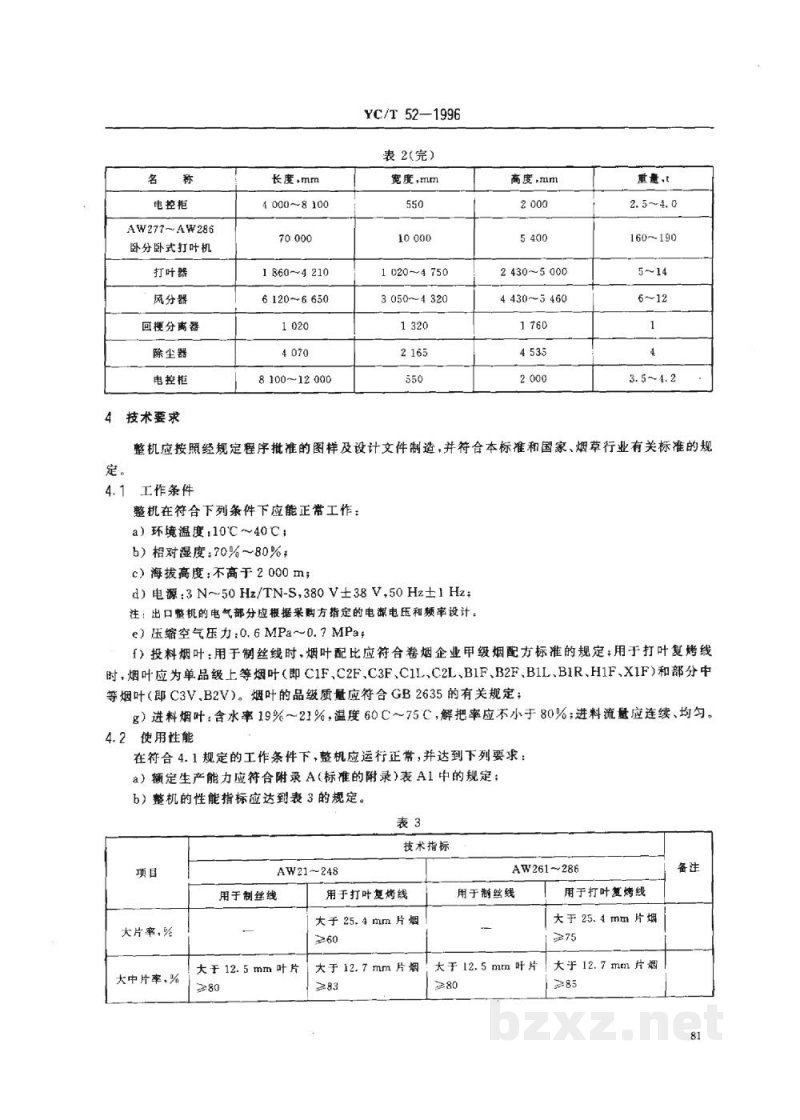

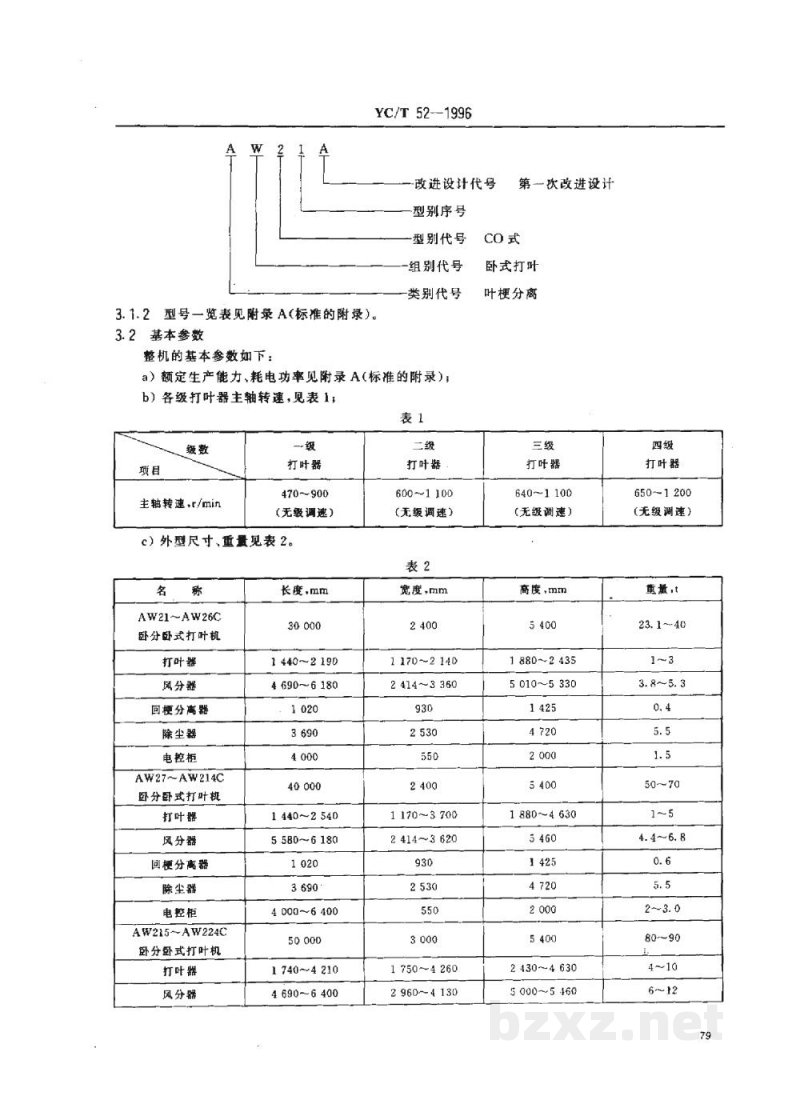

YC/T 52—1996 前言 本标准规定了AW21～286型卧式打叶机的技术要求、试验方法、检验、标志、包装、运输和贮存等。可作为AW21～286型卧式打叶机的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。 本标准自1996年11月1日起实施，从1997年11月1日起生产的AW21～286型卧式打叶机均应符合本标准的规定。 本标准的附录A、附录B、附录C都是标准的附录。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：北京长征高科技公司、中国铁道建筑总公司徐州机械厂、宁波万达机械制造有限公司、中国烟草机械公司。 本标准主要起草人：姜广峻、李建祥、桑士民、邱国良、邵蔚、梁文娟、徐克强、李光。 中华人民共和国烟草行业标准 烟草机械 AW21～286型卧式打叶机 Tobacco machinery - Model AW21 to 286 horizontal thresher 1 范围 本标准规定了AW21～286型卧式打叶机的技术要求、试验方法、检验、标志、包装、运输及贮存等。本标准适用于AW21～286型及其改进型（A、B、C）卧式打叶机（以下简称整机）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2635-1992 烤烟 GB 2894—1988 安全标志 GB/T 3768-1983 声功率级的测定 简易法 GB/T 9802—1988 空气质量 总悬浮微粒的测定（重量法） GB/T 13306—1991 标牌 YC/T 1-1994 烟草机械产品型号编制规则 YC 9—1993 卷烟厂设计规范 YC/T 10.10-1993 烟草机械 通用技术条件 第10部分：涂漆 YC/T 10.11-1993 烟草机械 通用技术条件 第11部分：装配 YC/T 10.12-1993 烟草机械 通用技术条件 第12部分：包装 YC/T 10.14—1993 烟草机械 通用技术条件 第14部分：装有电子器件的电控设备 电气装配 YC/T 10.16—1996 烟草机械 通用技术条件 第16部分：产品图样及设计文件 YC/T 11.2—1993 烟草机械产品命名方法 YC/T 15—1994 烟叶复烤质量及检验方法 YC/T 17-1994 卷烟工艺规范 3 分类与命名 分类与命名按YC/T 1和YC/T 15执行。 3.1 型号 3.1.1 型号示例如下： [类别代号]-[组别代号]-[型别代号]-[型别序号]-[改进设计代号] 注：具体结构详见附录A（标准的附录）。 3.1.2 型号一览表见附录A（标准的附录）。 3.2 基本参数 整机的基本参数如下： a）额定生产能力、耗电功率见附录A（标准的附录）； b）各级打叶器主轴转速，见表1； c）外型尺寸、重量见表2。 表1 打叶器主轴转速 级数 | 项目 | 主轴转速 (r/min) ---|---|--- 一级 | 打叶器 | 470~900 (无级调速) 二级 | 打叶器 | 600~1100 (无级调速) 三级 | 打叶器 | 640~1100 (无级调速) 四级 | 打叶器 | 650~1200 (无级调速) 表2 整机外型尺寸及重量 注：表中数据对应不同型号系列，具体参数如下： 1. AW21~AW286系列通用部件参考尺寸（示例）： - 打叶器：长 30000mm~70000mm (随型号变化)，宽 1440mm~4210mm，高 5400mm - 风分器：长 4690mm~12000mm，宽 1020mm~4750mm，高 2414mm~5460mm - 回梗分离器：长 1020mm~8400mm，宽 3690mm~4110mm，高 550mm~4720mm - 除尘器：长 4000mm~12000mm，宽 1020mm~4750mm，高 550mm~4720mm - 电控柜：长 4000mm~8100mm，宽 1020mm~4750mm，高 2000mm~5400mm - 整机重量：约 23.1t ~ 190t (视具体型号配置而定) 2. 具体型号系列参数概览： - AW21~AW286：涵盖卧分卧式打叶机、立卧分卧式打叶机等多种结构形式。 - 宽度范围：1170mm ~ 4750mm - 高度范围：550mm ~ 5460mm - 重量范围：0.4t ~ 190t 4 技术要求 整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。 4.1 工作条件 整机在符合下列条件下应能正常工作： a）环境温度：10℃～40℃； b）相对湿度：70%~80%； c）海拔高度：不高于2000m； d）电源：3N~50Hz / TN-S 380V ± 38V, 50Hz ± 1Hz。注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。 e）压缩空气压力：0.6MPa～0.7MPa。 f）投料烟叶：用于制丝线时，烟叶配比应符合卷烟企业甲级烟配方标准的规定；用于打叶复烤线时，烟叶应为单品级上等烟叶（即C1F、C2F、C3F、C1L、C2L、B1F、B2F、B1L等）。
