【国家标准】 直接作用模拟指示电测量仪表及其附件 第5部分：相位表、功率因数表和同步指示器的特殊要求

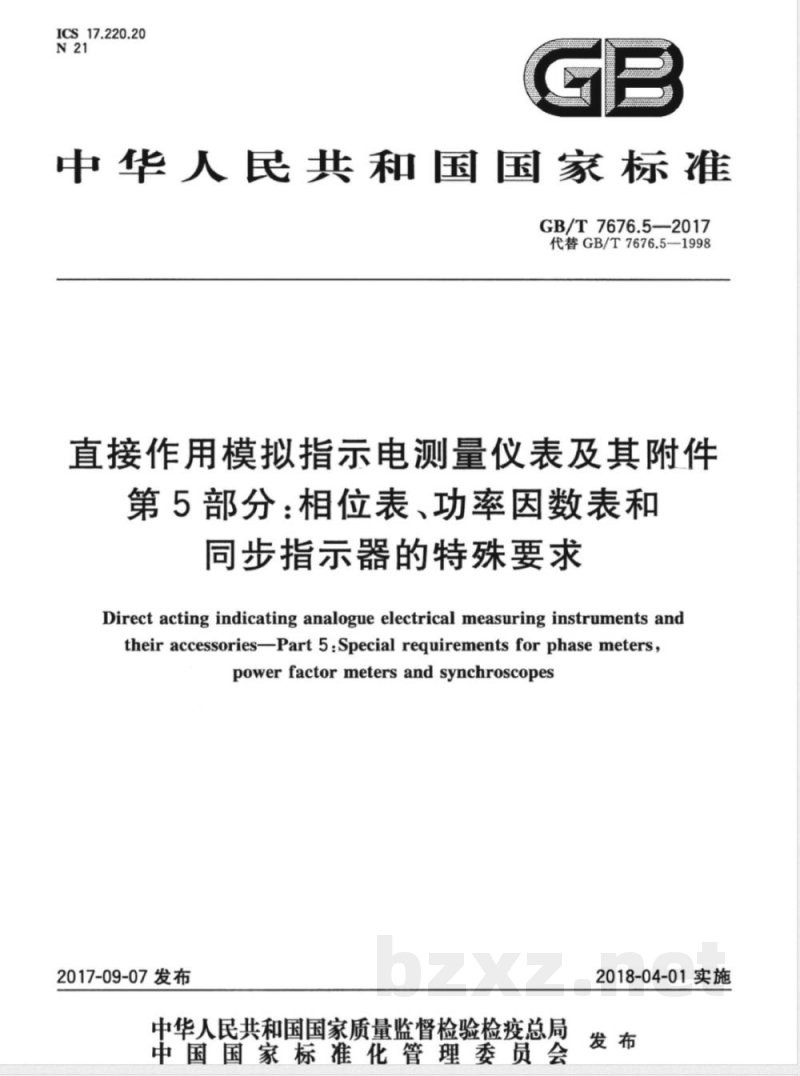

ICS 17.220.20 N21 GB/T 7676.5—2017 代替 GB/T 7676.5—1998 中华人民共和国国家标准 直接作用模拟指示电测量仪表及其附件 第5部分：相位表、功率因数表和同步指示器的特殊要求 Direct acting indicating analogue electrical measuring instruments and their accessories—Part 5: Special requirements for phase meters, power factor meters and synchroscopes 2017-09-07 发布 2018-04-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 前言 GB/T 7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成： ——第1部分：定义和通用要求； ——第2部分：电流表和电压表的特殊要求； ——第3部分：功率表和无功功率表的特殊要求； ——第4部分：频率表的特殊要求； ——第5部分：相位表、功率因数表和同步指示器的特殊要求； ——第6部分：电阻表（阻抗表）和电导表的特殊要求； ——第7部分：多功能仪表的特殊要求； ——第8部分：附件的特殊要求； ——第9部分：推荐的试验方法。 本部分为GB/T 7676的第5部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替GB/T 7676.5—1998《直接作用模拟指示电测量仪表及其附件 第5部分：相位表、功率因数表和同步指示器的特殊要求》。与GB/T 7676.5—1998相比，主要技术变化如下：调整了标准结构，修改了多个条款，采用不确定度代替误差，具体的变化参见附录B。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本部分主要起草单位：哈尔滨电工仪表研究所、上海康比利仪表有限公司、深圳发讯达科技股份有限公司、国网四川省电力公司计量中心、国网湖南省电力公司电力科学研究院、冀北电力有限公司计量中心、河南省计量科学研究院、浙江迪克森电器有限公司、深圳星龙科技股份有限公司、北京自动化控制设备厂、国网北京市电力公司、德力西集团仪器仪表有限公司、河南省电力公司电力科学研究院、山东省计量科学研究院、国家电工仪器仪表质量监督检验中心、浙江省计量科学研究院、中南仪表有限公司、国网重庆市电力公司电力科学研究院、上海市计量测试技术研究院、国网江西省电力公司电力科学研究院、国网湖北省电力公司电力科学研究院、浙江正泰仪器仪表有限责任公司、上海英孚特电子技术有限公司、华立科技股份有限公司、西安立贝安智能科技有限公司、义乌源泰智能科技有限公司。 本部分主要起草人：李荣平、刘复若、薛德晋、丁振、王伟能、陈波、申莉、刘献成、甘依依、周丽霞、冯学礼、侯兴哲、王三强、赵铎、李冀、袁慧防、刘沛、蔡毅、刘、陈闻新、郑元豹、黄建钟、白泰、郭小广、崔涛、郑孟霞、林晓龙、刘丹、靳绍平、秦国鑫、裴茂林、吴维德、李道民、邵凤云、王新军、赵锦锦、霍建华、来磊、曾仕途、王念莉、毕伟、谢萍、陈双杰。 本部分所代替标准的历次版本发布情况为： ——GB/T 7676.5—1987。 ——GB/T 7676.5—1998。 1 范围 本部分规定了直接作用模拟指示电测量相位表、功率因数表和同步指示器的定义、分类、分级、技术要求、标志符号、包装和贮存以及检验规则。 本部分适用于直接作用模拟指示电测量相位表、功率因数表和同步指示器。 本部分也适用于某些与相位表、功率因数表和同步指示器连同使用的不可互换附件。 本部分也适用于其分度线与输入电量的关系为已知，但不直接对应的直接作用模拟指示相位表、功率因数表。 本部分也适用于在其测量和/或辅助电路中具有电子器件的相位表、功率因数表和同步指示器。 本部分不适用于另有相应国家标准规定的特殊用途的相位表、功率因数表和同步指示器及其附件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7676.1—2017 直接作用模拟指示电测量仪表及其附件 第1部分：定义和通用要求 GB/T 7676.9—2017 直接作用模拟指示电测量仪表及其附件 第9部分：推荐的试验方法 3 术语和定义 GB/T 7676.1—2017界定的术语和定义适用于本文件。 4 分类、分级和符合性 4.1 分类 按GB/T 7676.1—2017中4.1的规定。 4.2 分级 相位表、功率因数表和同步指示器按下列等级指数表示的准确度等级分级：0.1, 0.2, 0.5, 1, 1.5, 2, 2.5, 5 4.3 与本部分要求的符合性 按GB/T 7676.1—2017中4.3的规定。 5 技术要求 5.1 参比条件 5.1.1 按表1和GB/T 7676.1-2017中表1的规定。 5.1.2 可以规定不同于GB/T 7676.1—2017中表1的条件，但应按GB/T 7676.1—2017中第6章的规定进行标志。 5.1.3 不同于GB/T 7676.1—2017中表1的环境温度的参比值可从20℃和27℃中选用。 表1 试验时有关影响量的参比条件和允许偏差 | 影响量 | 参比条件 (另有标志除外) | 试验用允许偏差 (适用于单一参比值) | | :--- | :--- | :--- | | 被测量的电压分量 | 额定电压或参比范围(若有时)内的任意电压 | 额定值的 ±2%^a | | 被测量的电流分量 | 额定电流的 40%~100% | 额定值的 ±2%^b | | 相平衡(对多相仪表） | 对称电压和电流 | 见脚注 c, d, e | | 使用移相装置的仪表 | 参比频率 | 参比频率的 ±0.1% | | 其他仪表 | 45Hz~65Hz | 参比频率的 ±2% | | 被测量的电压和电流分量的频率 | 参比频率 | 参比频率的 ±0.1% | 注： a) 此允许偏差适用于表中规定的单一参比值或由制造厂标志的单一参比值，对参比范围不允许有偏差。 b) 每一电压(线电压或相电压)与系统电压(线电压或相电压)平均值之差不应超过1%。 c) 每一相电流与电流的平均值之差不应超过1%。 d) 每个电流与相应相的电压之间的相位角与各相位角的平均值之差不应超过2°。 5.2 基本不确定度极限、基准值 5.2.1 基本不确定度极限 按GB/T 7676.1—2017中5.2.1的规定。 对同步指示器仅在同步指示标志处有基本不确定度极限要求。 5.2.2 基本不确定度与准确度等级的关系 按GB/T 7676.1—2017中5.2.2的规定。 5.2.3 基准值 基准值相当于90°电角度。 等级指数用GB/T 7676.1—2017中表6规定的符号 E-1 标志。 5.3 标称使用范围和改变量 5.3.1 标称使用范围 按表2和GB/T 7676.1—2017中5.3.1的规定。 5.3.2 改变量极限 按表2和GB/T 7676.1—2017中5.3.2的规定。 5.3.3 确定改变量的条件 按GB/T 7676.1—2017中5.3.3的规定。 表2 标称使用范围限值和允许改变量 | 影响量 | 标称使用范围极限 (另有标志者除外) | 用等级指数的百分数表示的允许改变量 (V.) | 推荐试验方法 (GB/T 7676.9—2017 中条款) | | :--- | :--- | :--- | :--- | | 被测量的电压和/或电流的畸变 | 畸变因数 5%^c | 100% (Vb)^d | 6.7 | | | 峰值因数 1~3^b | 100% (Vpk)^d | 6.8 | | 被测量的电流分量 | 额定电流的 20%~120% | 100% (V.) | 6.10 | | 被测量的电压和/或电流的频率 (用移相装置的仪表) | 参比频率 ±1% 或参比范围下限 -1% 和参比范围上限 +1% | 100% (V) | 6.9 | | 被测量的电压和/或电流的频率 (其他仪表) | 参比频率 ±10% 或参比范围下限 -10% 和参比范围上限 +10% | 100% (V) | 6.5 | | 外磁场 | 0.4kA/m | 100% (Vv) | 6.10 | | 被测量的电压分量 | 额定电压 ±15% 或参比范围下限 -15% 和参比范围上限 +15% | 100% (Vg) | 6.13 | | 负载平衡 (对多相仪表） | 被测量的一个电流分量断开 | 见注 e | - | 注： b) 对测量线路中有电子器件的仪表。 c) 由于峰值因数非 √2 (对应于正弦波)所引起的允许改变量包括在由被测量的畸变引起的允许改变量之中。 d) 对峰值因数能力大于3的仪表，制造厂应说明： 1. 产生等级指数100%改变量的峰值因数能力； 2. 示值改变到参比频率时的0.707倍频率响应（带宽）的上限和下限； 3. 仪表内部交流放大器响应的最大有效改变率（转换速率），以V/s计，用国际单位词头。 e) 峰值因数与仪表总的峰值因数能力有关，应包括由于畸变波形引起的峰值因数和包含可忽略平均功率的寄生脉冲所引起的峰值因数(此寄生脉冲可以是随机的或与基频相和谐的)。 f) 不是等级指数的百分数。 *注：以下关于不同等级指数和仪表类型的允许改变量细分通常在表2的后续列或附注中详细说明，原文此处结构较为复杂，整理如下：* **等级指数 < 0.5:** - 非无定向和/或无磁屏蔽的电动系仪表：基准值的 3% (V) - 非无定向和/或无磁屏蔽的铁磁电动系仪表：基准值的 1.5% (Vm) - 所有其他仪表：基准值的 0.75% (VM) **等级指数 ≥ 0.5:** - 非无定向和/或无磁屏蔽的电动系仪表：基准值的 6% (Vu) - 非无定向和/或无磁屏蔽的铁磁电动系仪表：基准值的 3% (Vm) - 所有其他仪表：基准值的 1.5% (VM) 5.4 工作不确定度 按GB/T 7676.1—2017中5.4的规定。
