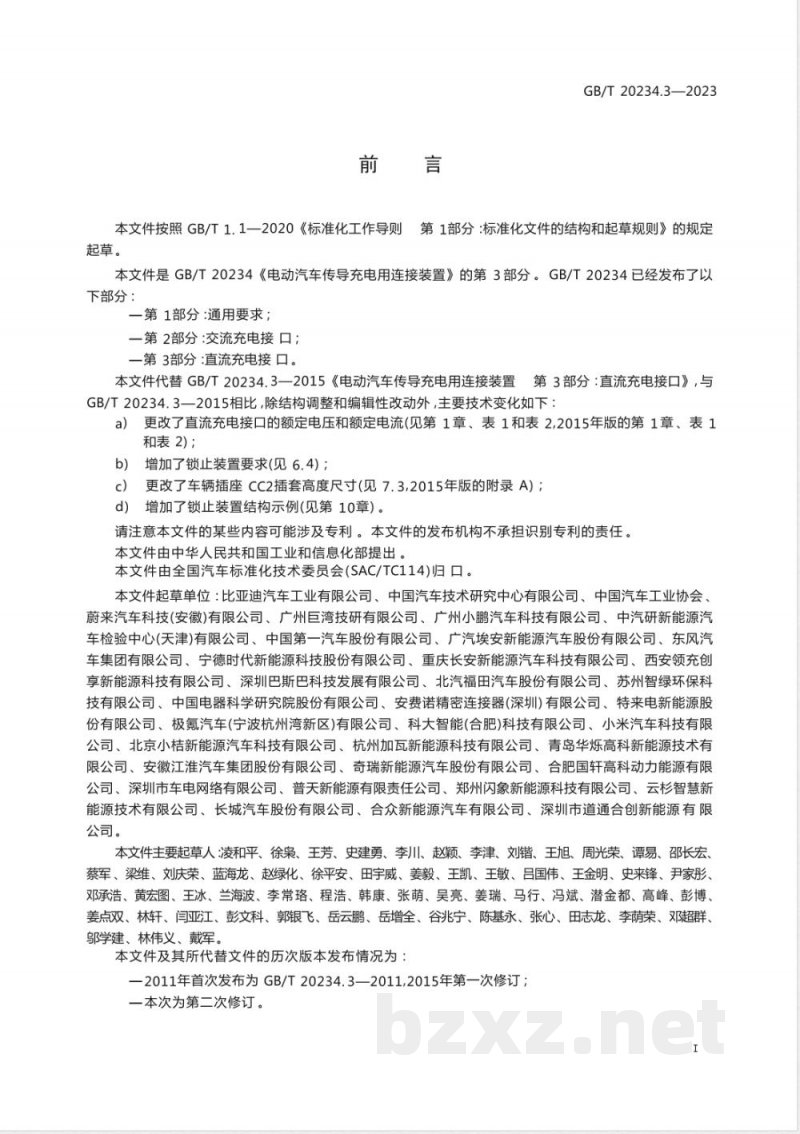

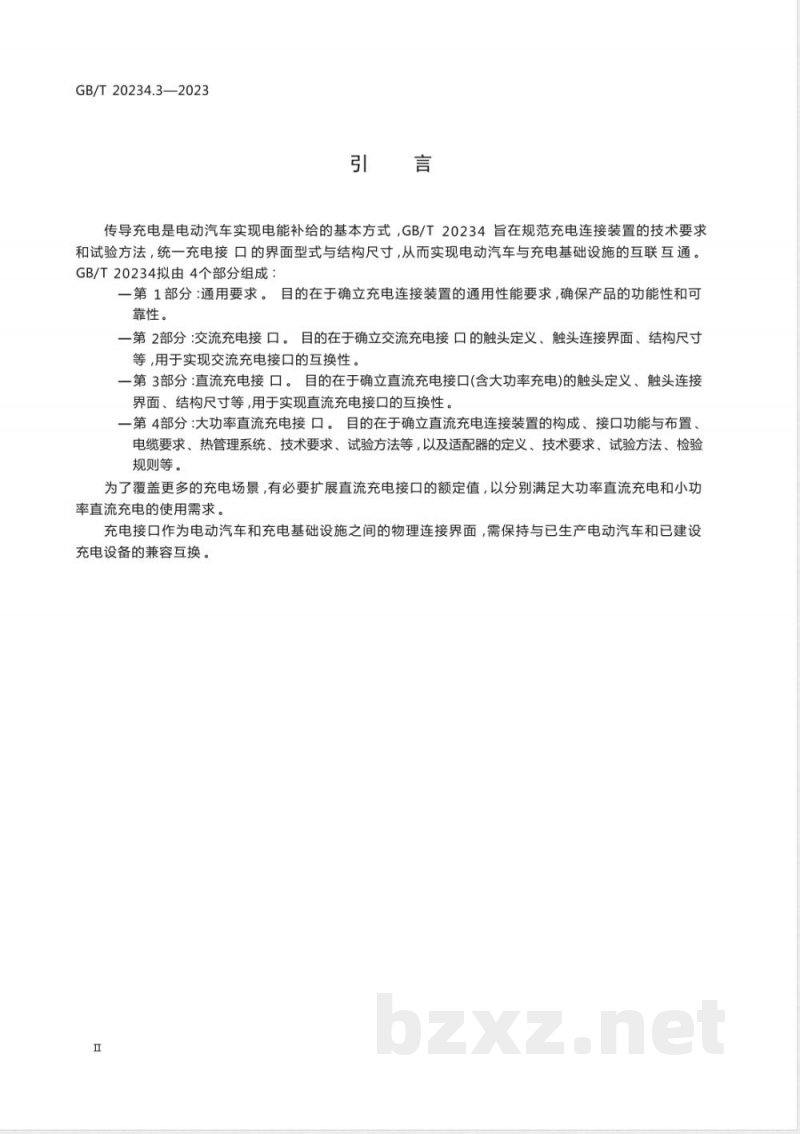

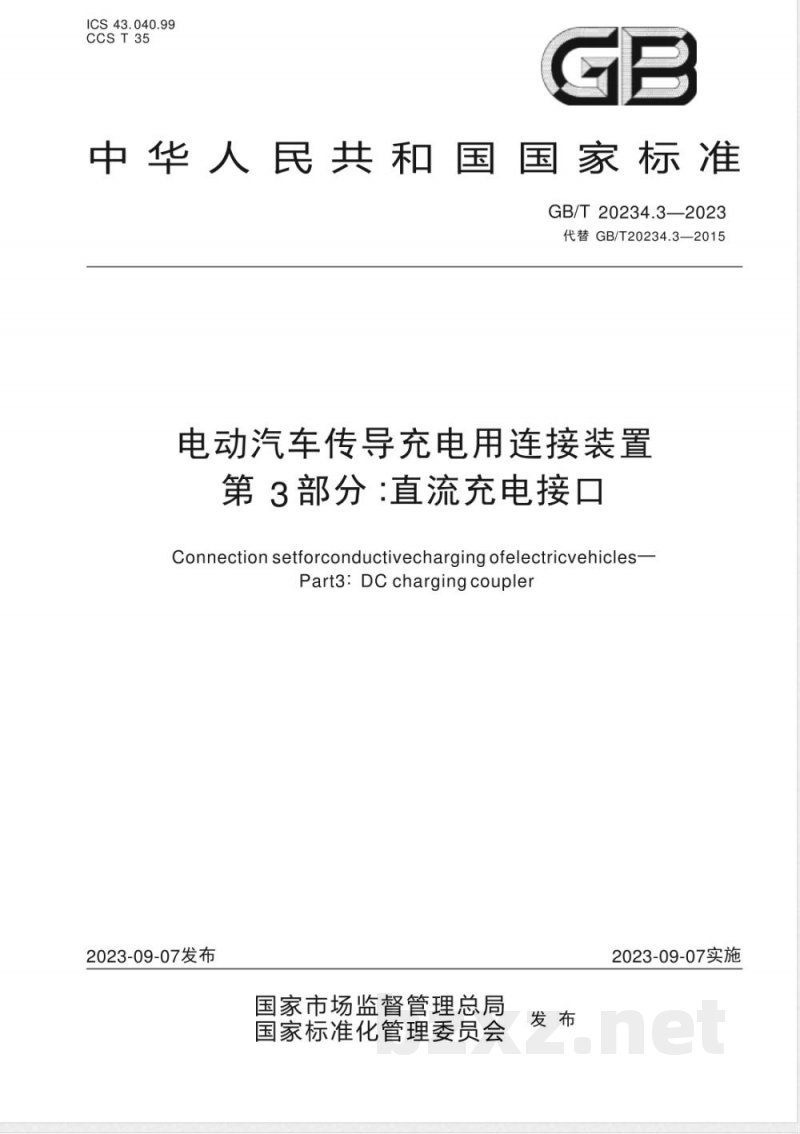

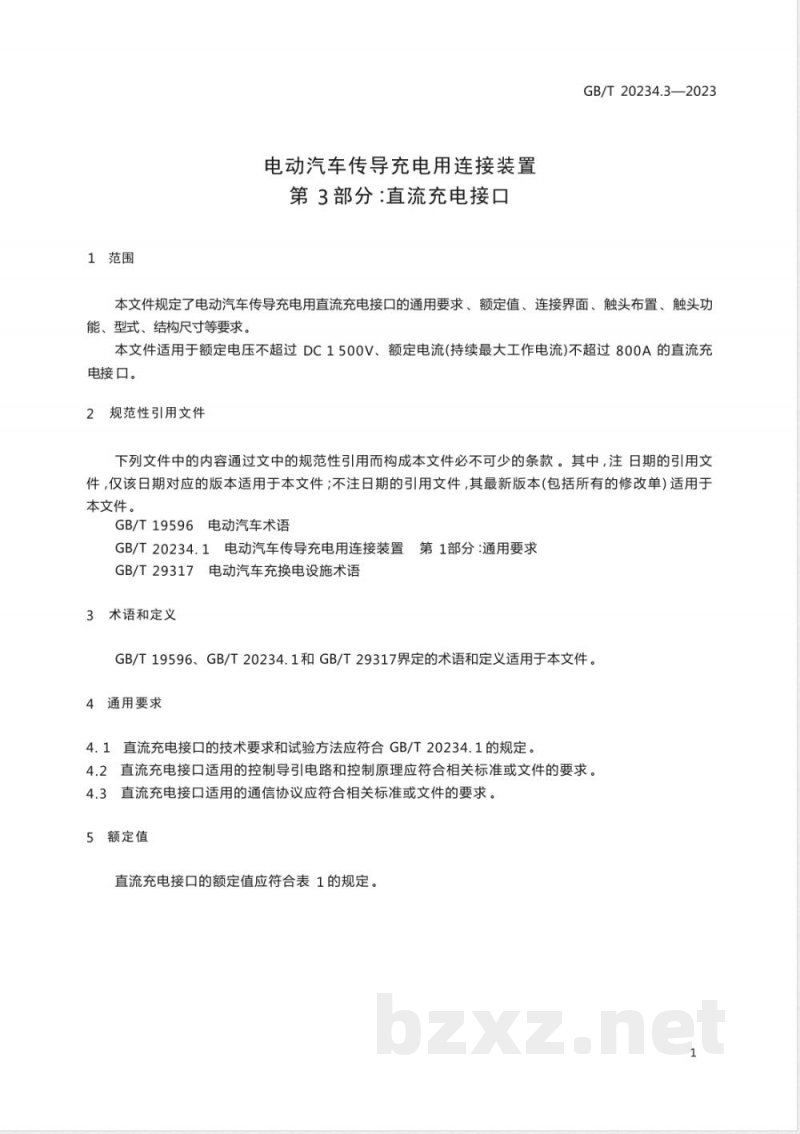

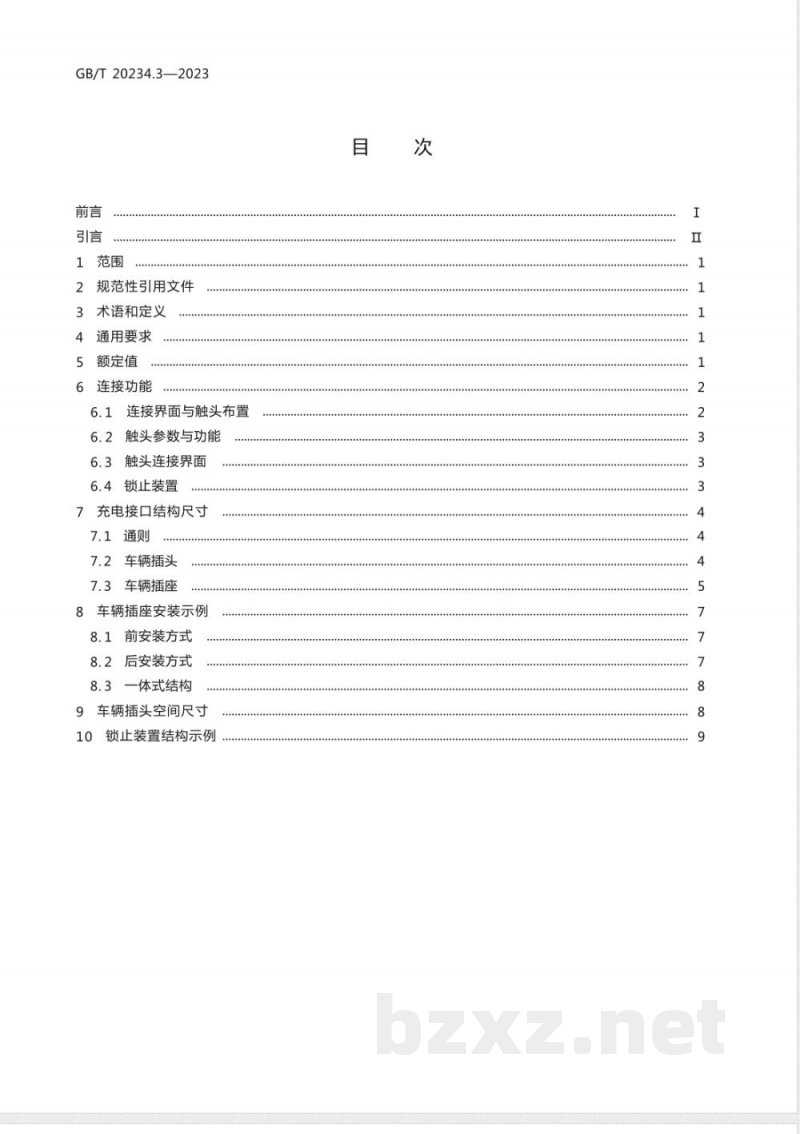

GB/T 20234.3—2023 电动汽车传导充电用连接装置 第3部分：直流充电接口 Connection set for conductive charging of electric vehicles — Part 3: DC charging coupler ICS 43.040.99 CCS T35 中华人民共和国国家标准 GB/T 20234.3—2023（代替 GB/T 20234.3—2015） 发布：2023-09-07 实施：2023-09-07 发布机构：国家市场监督管理总局、国家标准化管理委员会 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 20234《电动汽车传导充电用连接装置》的第3部分，该系列标准包括：第1部分通用要求、第2部分交流充电接口、第3部分直流充电接口。 本文件代替GB/T 20234.3—2015《电动汽车传导充电用连接装置 第3部分：直流充电接口》，除结构调整和编辑性改动外，主要技术变化包括： 1）更改直流充电接口额定电压和额定电流； 2）增加锁止装置要求； 3）调整车辆插座CC2插套高度尺寸； 4）增加锁止装置结构示例。 本文件由中华人民共和国工业和信息化部提出。 本文件由全国汽车标准化技术委员会（SAC/TC114）归口。 起草单位包括比亚迪汽车工业有限公司、中国汽车技术研究中心有限公司、中国汽车工业协会、蔚来汽车科技（安徽）有限公司、广州巨湾技研有限公司、广州小鹏汽车科技有限公司、中汽研新能源汽车检验中心（天津）有限公司、中国第一汽车股份有限公司、广汽埃安新能源汽车股份有限公司、东风汽车集团有限公司、宁德时代新能源科技股份有限公司等多家单位。 主要起草人包括凌和平、徐枭、王芳、史建勇、李川、赵颖、李津、刘错、王旭、周光荣、谭易、邵长宏、蔡军、梁维、刘庆荣、蓝海龙等。 引言 传导充电是电动汽车实现电能补给的基本方式。本文件旨在规范充电连接装置的技术要求和试验方法，统一充电接口结构尺寸，实现电动汽车与充电基础设施的互联互通。 GB/T 20234系列标准包括： 第1部分：通用要求，用于规定充电连接装置的基本性能要求； 第2部分：交流充电接口，用于规定交流充电接口的触头定义及结构尺寸； 第3部分：直流充电接口，用于规定直流充电接口的结构与电气要求。 1 范围 本文件规定了电动汽车传导充电用直流充电接口的通用要求，包括额定值、连接功能、接口结构尺寸、锁止装置及安装示例等内容。 2 规范性引用文件 （略） 3 术语和定义 （略） 4 通用要求 （略） 5 额定值 （略） 6 连接功能 6.1 连接界面与触头布置 6.2 触头参数与功能 6.3 触头连接界面 6.4 锁止装置 7 充电接口结构尺寸 7.1 通则 7.2 车辆插头 7.3 车辆插座 8 车辆插座安装示例 8.1 前安装方式 8.2 后安装方式 8.3 一体式结构 9 车辆插头空间尺寸 10 锁止装置结构示例
