【其他行业标准】 橡皮塑料电线电缆试验仪器设备检定方法 第5部分：单根橡皮塑料电线电缆试验仪器设备检定方法 第6部分：自然通风热老化试验箱

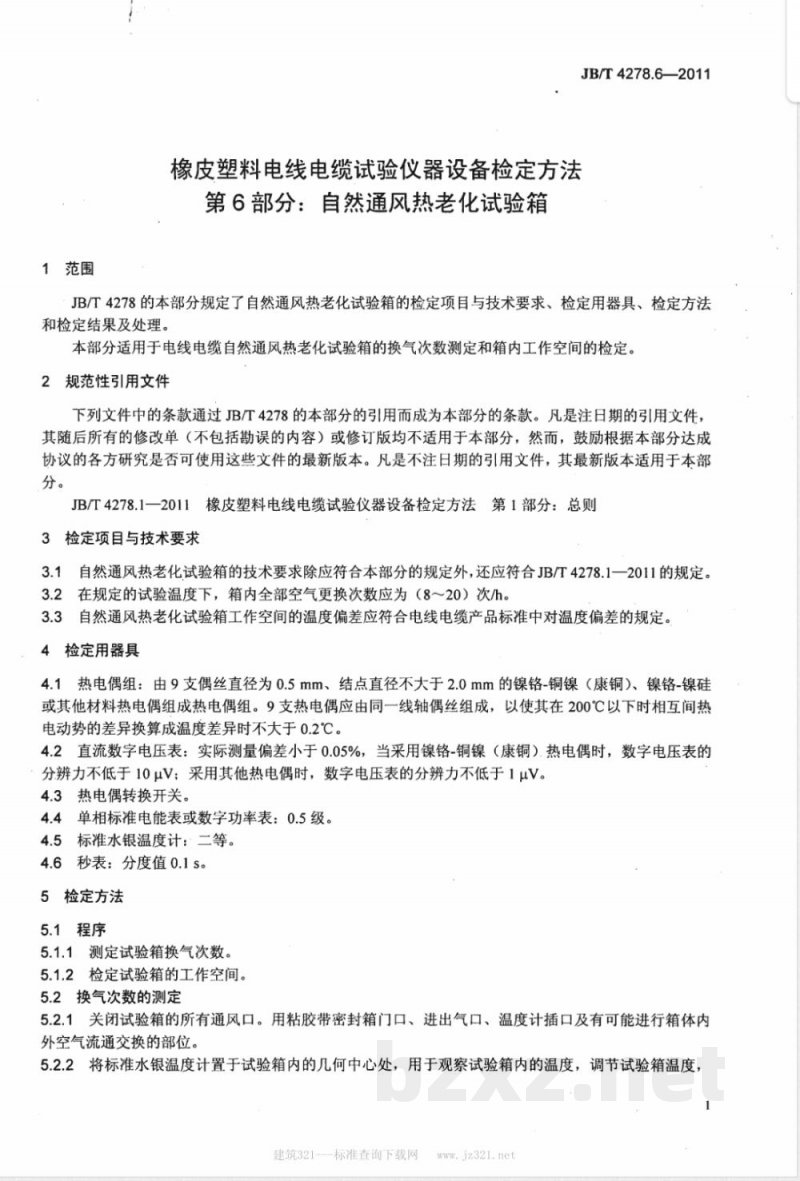

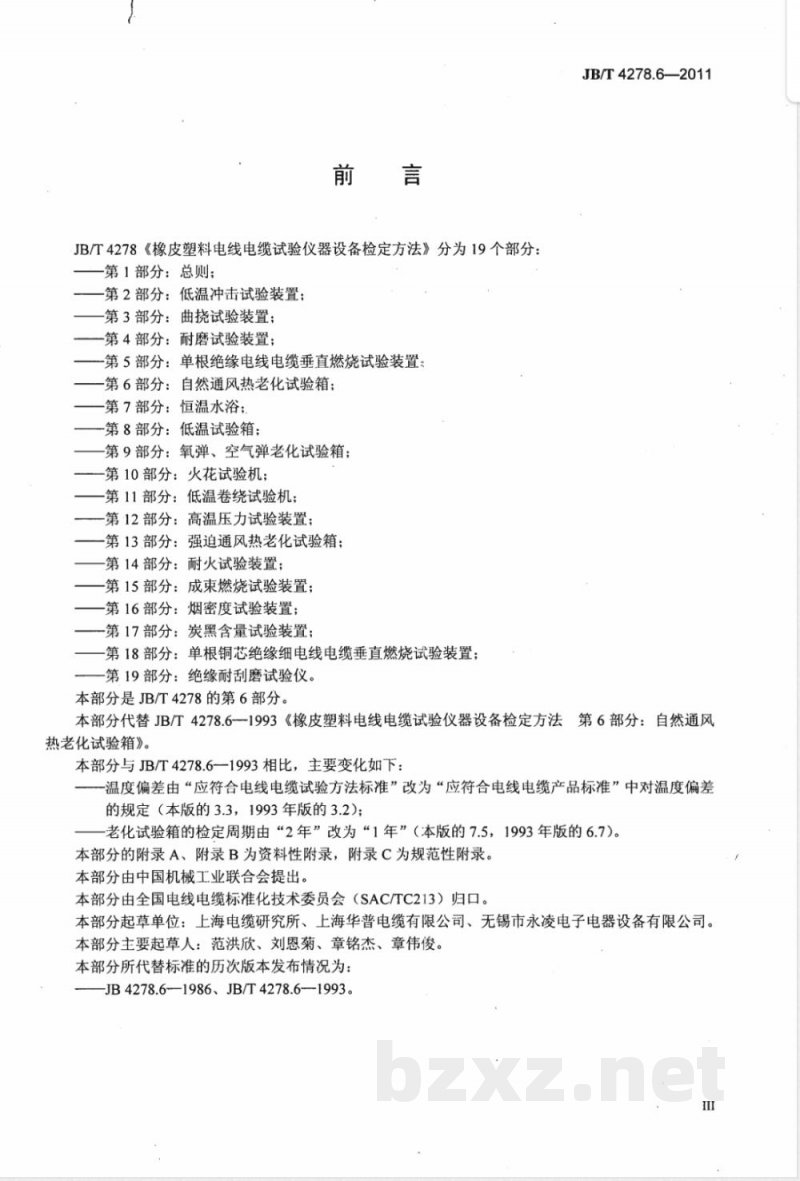

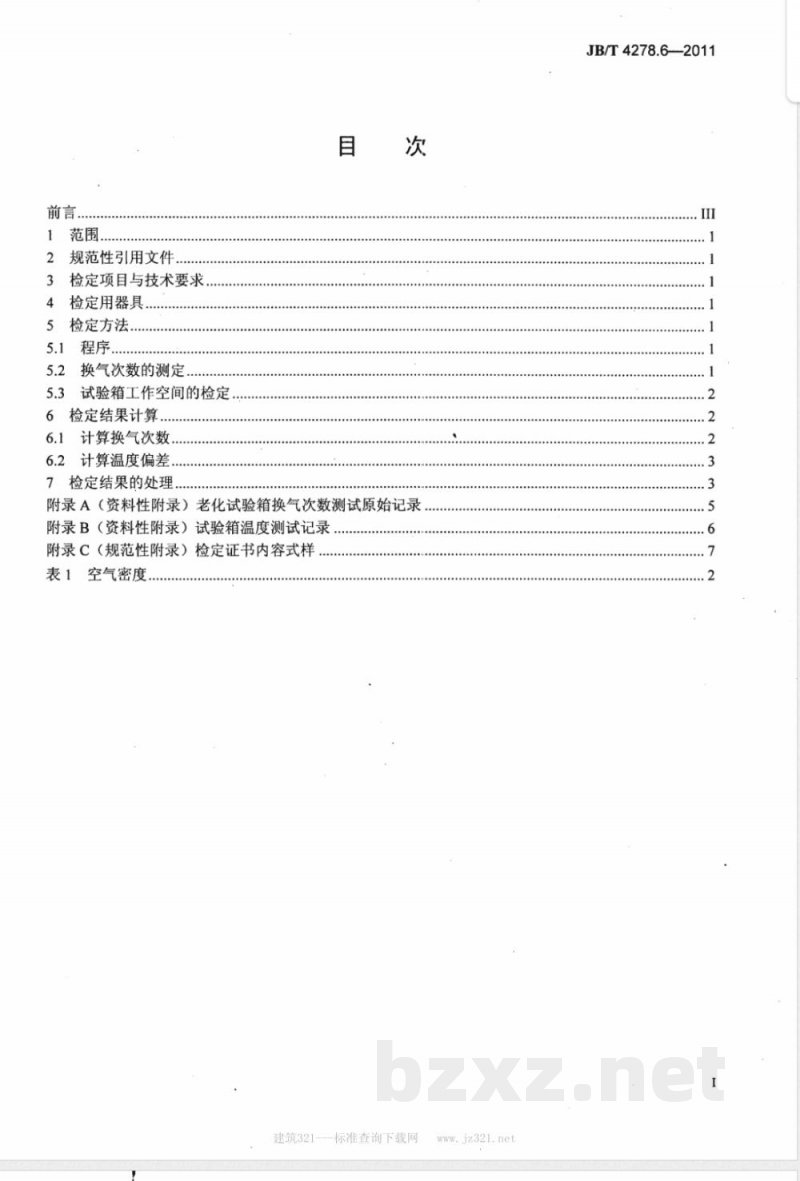

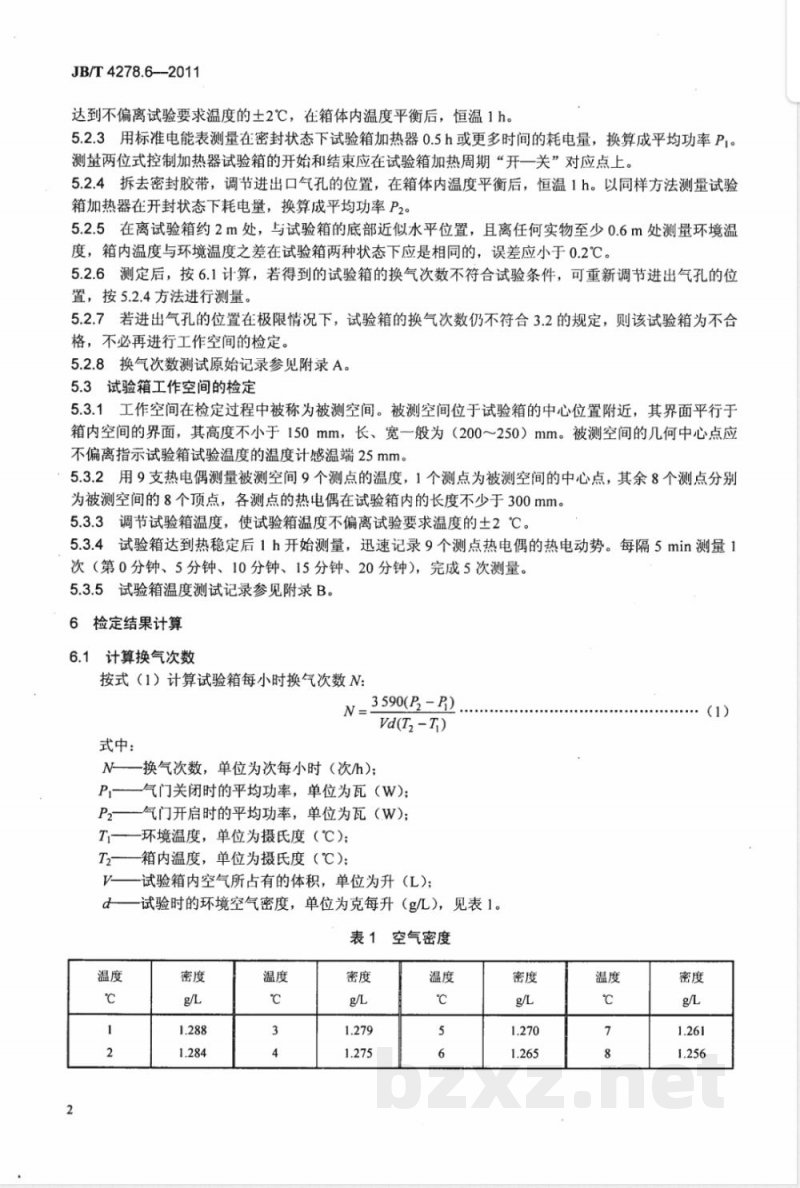

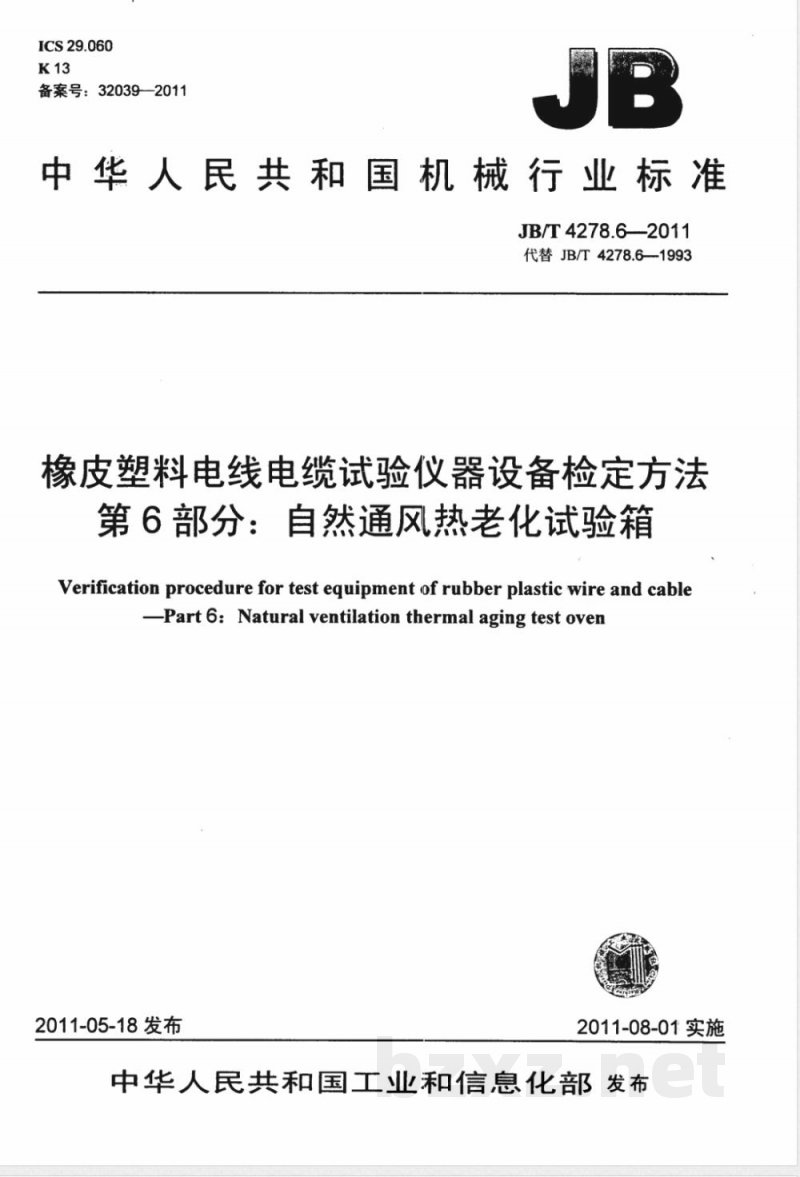

ICS29.060 K13 备案号：320392011 JB 中华人民共和国机械行业标准 JB/T4278.6—2011 代替JB/T4278.6—1993 橡皮塑料电线电缆试验仪器设备检定方法 第6部分：自然通风热老化试验箱 Verification procedure for test equipment of rubber plastic wire and cable Part 6: Natural ventilation thermal aging test oven 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分，本部分为第6部分：自然通风热老化试验箱。 与1993版相比，主要变化包括：温度偏差要求由试验方法标准调整为电线电缆产品标准；检定周期由2年调整为1年。 附录A、B为资料性附录，附录C为规范性附录。 1 范围 本部分规定了自然通风热老化试验箱的检定项目与技术要求、检定用器具、检定方法及检定结果处理。 本部分适用于电线电缆自然通风热老化试验箱的换气次数测定及工作空间检定。 2 规范性引用文件 JB/T4278.1—2011 橡皮塑料电线电缆试验仪器设备检定方法 第1部分：总则。 凡是不注日期的引用文件，其最新版本适用于本部分。 3 检定项目与技术要求 3.1 自然通风热老化试验箱应符合JB/T4278.1—2011规定。 3.2 在规定试验温度下，箱内空气更换次数应为8～20次/h。 3.3 工作空间温度偏差应符合电线电缆产品标准要求。 4 检定用器具 4.1 热电偶组：由9支热电偶组成，偶丝直径0.5mm，结点直径不大于2.0mm，材料为镍铬-铜镍（康铜）、镍铬-镍硅或其他材料。热电偶需由同一线轴制成，在200℃以下相互热电动势差换算温差不大于0.2℃。 4.2 直流数字电压表：测量误差小于0.05%。采用镍铬-铜镍热电偶时分辨力不低于10μV；采用其他热电偶时按要求配置。 5 检定方法 5.1 检定程序 按照规定程序进行换气次数与温度场测定。 5.2 换气次数测定 在规定条件下测定试验箱空气更换频率。 5.3 工作空间检定 对试验箱工作区域进行温度分布测量。 6 检定结果计算 6.1 换气次数计算 根据测量数据计算单位时间内空气更换次数。 6.2 温度偏差计算 计算工作空间温度均匀性及偏差。 7 检定结果处理 根据计算结果判定设备是否符合标准要求。 附录A（资料性附录）老化试验箱换气次数测试原始记录 附录B（资料性附录）试验箱温度测试记录 附录C（规范性附录）检定证书内容式样
