【其他行业标准】 橡皮塑料电线电缆试验仪器设备检定方法 第7部分：恒温水浴

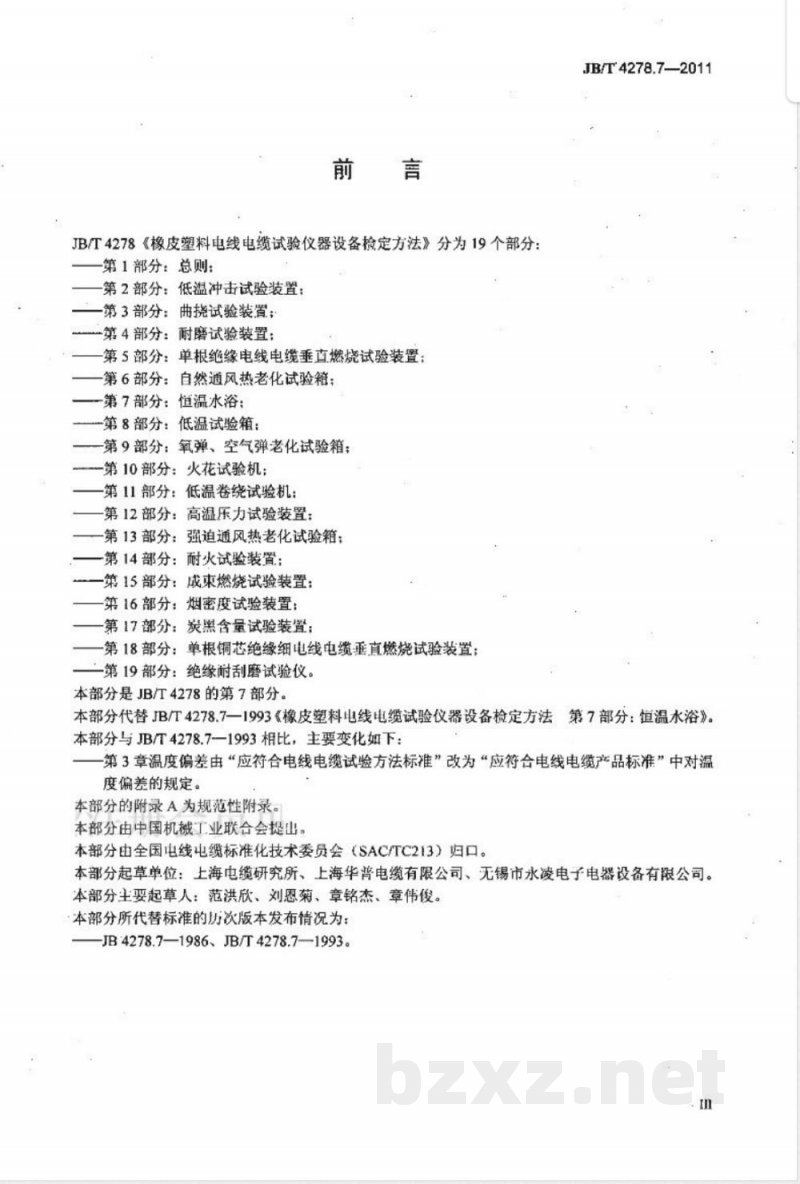

ICS29.060 K13 备案号：32040—2011 中华人民共和国机械行业标准 JB/T4278.7—2011 代替JB/T4278.7—1993 橡皮塑料电线电缆试验仪器设备检定方法 第7部分：恒温水浴 Verification procedure for test equipment of rubber plastic wire and cable Part 7: Thermostat water bath 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 JB/T4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分，本部分为第7部分：恒温水浴。 与JB/T4278.7—1993相比，主要变化为：温度偏差由“试验方法标准”调整为“电线电缆产品标准”中的规定。 本部分的附录A为规范性附录。 1 范围 本部分规定了恒温水浴的检定项目与技术要求、检定用器具、检定方法及检定结果处理。 本部分适用于电线电缆用恒温水浴工作区域的检定。 2 规范性引用文件 JB/T4278.1—2011 橡皮塑料电线电缆试验仪器设备检定方法 第1部分：总则。 凡是不注日期的引用文件，其最新版本适用于本部分。 3 检定项目与技术要求 3.1 恒温水浴技术要求除应符合JB/T4278.1—2011外，还应符合电线电缆产品标准中对温度偏差的规定。 3.2 恒温水浴工作区域的温度偏差应符合相关产品标准要求。 4 检定用器具 4.1 热电偶组：由9支热电偶组成，偶丝直径0.5mm，结点直径不大于2.0mm，材料为镍铬-铜镍（康铜）、镍铬-镍硅或其他材料。同一线轴偶丝制成，在200℃以下相互间热电动势差换算温度差不大于0.2℃。 4.2 直流数字电压表：实际测量偏差小于0.05%，分辨力要求为：镍铬-铜镍热电偶不低于10μV，其他热电偶不低于1μV。 4.3 热电偶转换开关。 4.4 标准水银温度计（二等）。 4.5 秒表：分度值0.1s。 5 检定方法 5.1 被测区域为恒温水浴工作区域中心附近，几何中心点不应偏离温度计感温端25mm。 5.2 使用9支热电偶测量被测区域9个测点温度，其中1点为中心点，其余8点为顶点，每支热电偶在水浴内长度不少于300mm。 5.3 调节恒温水浴温度，使其偏离试验要求温度不超过±2℃。 5.4 恒温水浴达到稳定状态后进行测量。 6 温度偏差计算 6.1 区域温度偏差计算：根据9个测点温度差异计算空间温度均匀性。 6.2 时间温度波动计算：测量同一点随时间变化的温度波动。 6.3 综合温度偏差评定：结合区域与时间波动进行评定。 7 检定结果处理 检定结果应记录并判定是否符合标准要求，合格者方可投入使用。 附录A（规范性附录）检定证书内容式样
