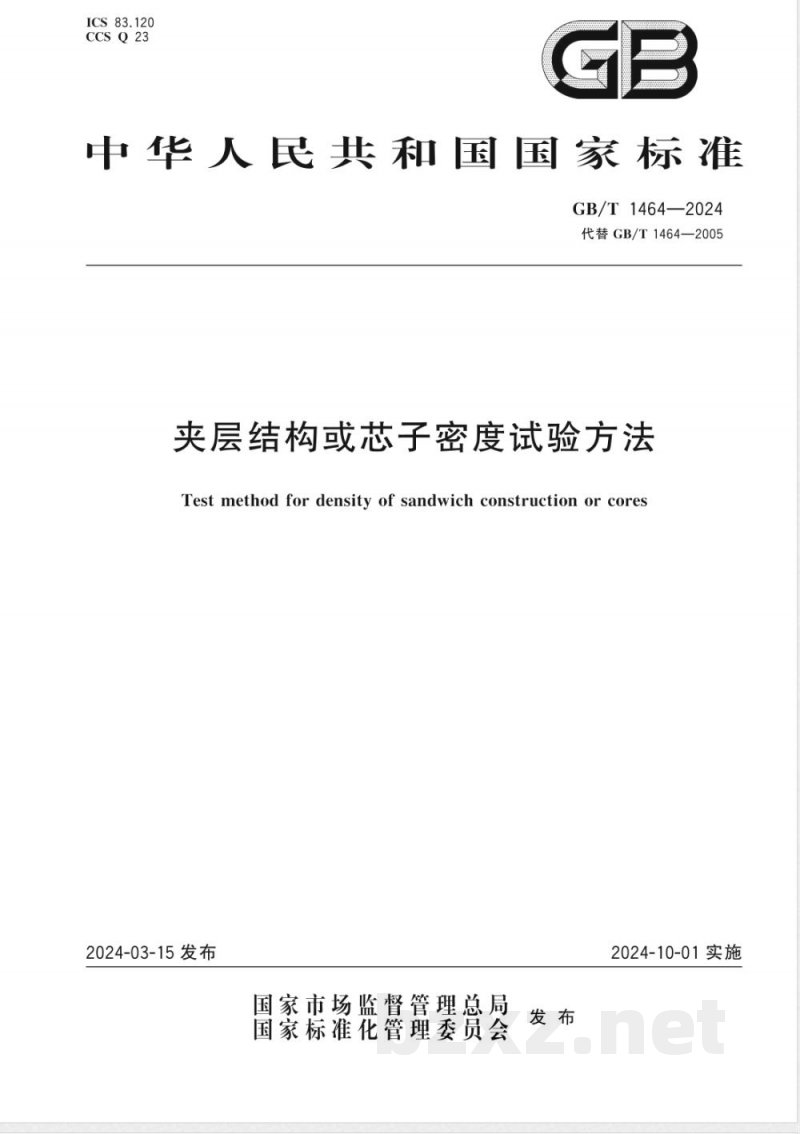

【国家标准】 夹层结构或芯子密度试验方法

ICS 83.120
CCS Q 23
中华人民共和国国家标准
GB/T1464—2024
代替GB/T1464—2005
夹层结构或芯子密度试验方法
Test method for density of sandwich construction or cores2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-10-01实施
GB/T1464—2024

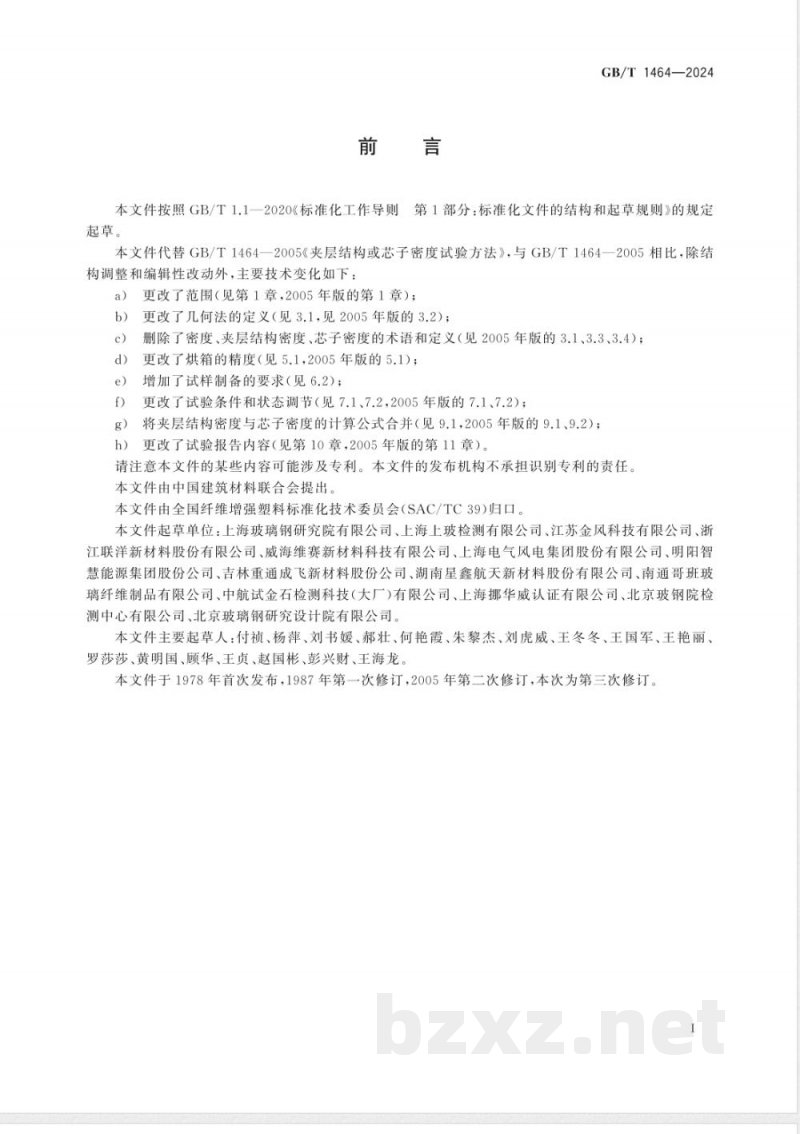

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T1464—2005《夹层结构或芯子密度试验方法》，与GB/T1464一2005相比，除结构调整和编辑性改动外，主要技术变化如下：更改了范围（见第1章，2005年版的第1章）；a）
更改了几何法的定义（见3.1，见2005年版的3.2）；删除了密度、夹层结构密度、芯子密度的术语和定义（见2005年版的3.1、3.3、3.4）；更改了烘箱的精度（见5.1，2005年版的5.1）；d）
增加了试样制备的要求（见6.2）；e）
更改了试验条件和状态调节（见7.1、7.2，2005年版的7.1、7.2）；将夹层结构密度与芯子密度的计算公式合并（见9.1，2005年版的9.1、9.2）；g）
更改了试验报告内容（见第10章，2005年版的第11章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出。本文件由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。本文件起草单位：上海玻璃钢研究院有限公司、上海上玻检测有限公司、江苏金风科技有限公司、浙江联洋新材料股份有限公司、威海维赛新材料科技有限公司、上海电气风电集团股份有限公司、明阳智慧能源集团股份公司、吉林重通成飞新材料股份公司、湖南星鑫航天新材料股份有限公司、南通哥班玻璃纤维制品有限公司、中航试金石检测科技（大广）有限公司、上海挪华威认证有限公司、北京玻钢院检测中心有限公司、北京玻璃钢研究设计院有限公司本文件主要起草人：付祯、杨萍、刘书媛、郝壮、何艳霞、朱黎杰、刘虎威、王冬冬、王国军、王艳丽、罗莎莎、黄明国、顾华、王贞、赵国彬、彭兴财、王海龙本文件于1978年首次发布，1987年第一次修订，2005年第二次修订，本次为第三次修订。I
１范围
夹层结构或芯子密度试验方法
GB/T1464—2024
本文件规定了夹层结构或芯子密度试验原理、试验设备、试样、试验条件和状态调节、试验步骤、试验结果及处理、试验报告。
本文件适用于吸水性强的或多孔的夹层结构及各类芯子的密度测定，非连续夹层结构或芯子参照本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1446
纤维增强塑料性能试验方法总则GB/T3961纤维增强塑料术语
术语和定义
GB/T3961界定的以及下列术语和定义适用于本文件。3.1
几何法
geometrical method
以规则几何体作试样，用测量试样尺寸来计算试样体积的方法。试验原理
采用几何法计算试样体积，用试样质量除以试样体积求得试样密度。5
试验设备
5.1烘箱：精度为2℃。
5.2干燥器。
5.3天平：精度为0.01g。
5.4游标卡尺或其他测量工具：精度为0.01mm。6试样
6.1试样尺寸
6.1.1试样上下表面为正方形或圆形，试样厚度与夹层结构制品或芯子厚度相同。对于泡沫塑料、轻木等连续芯子，试样边长或直径宜为60mm。6.1.2
GB/T1464—2024

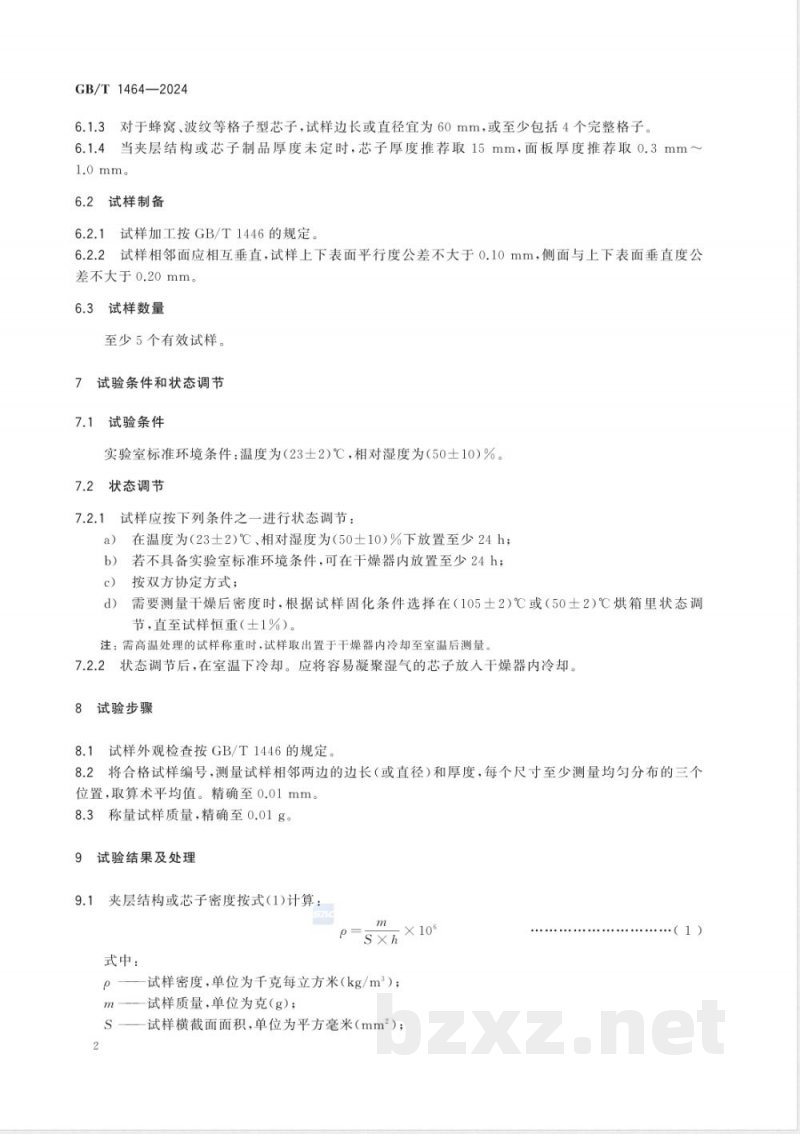

6.1.3对于蜂窝、波纹等格子型芯子，试样边长或直径宜为60mm，或至少包括4个完整格子。6.1.4当夹层结构或芯子制品厚度未定时，芯子厚度推荐取15mm，面板厚度推荐取0.3mm~1.0mm。
6.2试样制备
6.2.1试样加工按GB/T1446的规定。6.2.2试样相邻面应相互垂直，试样上下表面平行度公差不大于0.10mm，侧面与上下表面垂直度公差不大于0.20mm。
3试样数量
至少5个有效试样。
7试验条件和状态调节
7.1试验条件
实验室标准环境条件：温度为（23士2）℃，相对湿度为（50士10）%。7.2
状态调节
试样应按下列条件之一进行状态调节：a）
在温度为（23土2）℃、相对湿度为（5010）%下放置至少24h；若不具备实验室标准环境条件，可在干燥器内放置至少24h；b)
按双方协定方式；
需要测量干燥后密度时，根据试样固化条件选择在（105土2）℃或（50土2）℃烘箱里状态调d
节，直至试样恒重（士1%）。www.bzxz.net
注：需高温处理的试样称重时，试样取出置于干燥器内冷却至室温后测量。7.2.2状态调节后，在室温下冷却。应将容易凝聚湿气的芯子放人干燥器内冷却。8试验步骤
8.1试样外观检查按GB/T1446的规定。8.2将合格试样编号，测量试样相邻两边的边长（或直径）和厚度，每个尺寸至少测量均勾分布的三个位置，取算术平均值。精确至0.01mm。3称量试样质量，精确至0.01g。8.3
9试验结果及处理
夹层结构或芯子密度按式(1)计算：9.1
式中：
试样密度，单位为千克每立方米（kg/m\）；试样质量，单位为克（g）；
s—试样横截面面积，单位为平方毫米（mm2）；2
（1）

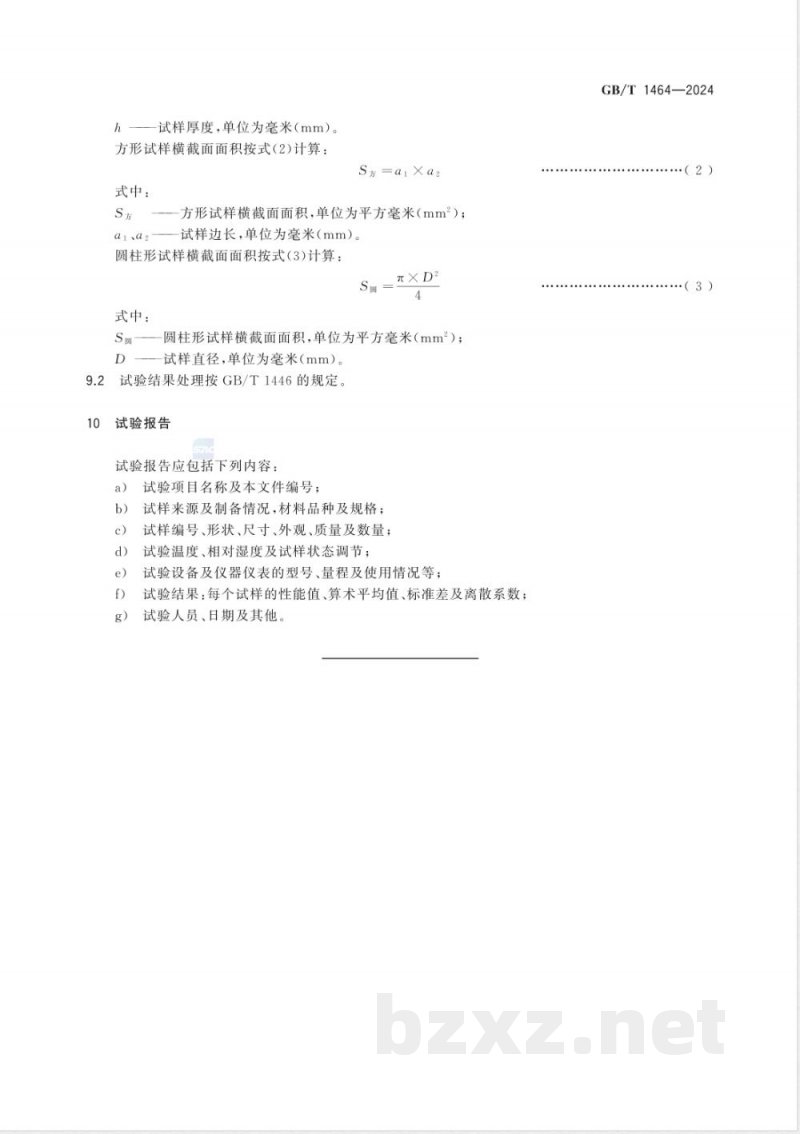

试样厚度，单位为毫米（mm）。方形试样横截面面积按式（2)计算：式中：
S方=ai×a2
一方形试样横截面面积，单位为平方毫米（mm2）；a1a2
试样边长，单位为毫米（mm）。圆柱形试样横截面面积按式（3)计算：式中：
Sm=～×D2
圆柱形试样横截面面积，单位为平方毫米（mm2）：试样直径，单位为毫米（mm）。2试验结果处理按GB/T1446的规定。9.2
试验报告
试验报告应包括下列内容：
试验项目名称及本文件编号；
试样来源及制备情况，材料品种及规格；b）
试样编号、形状、尺寸、外观、质量及数量；试验温度、相对湿度及试样状态调节；试验设备及仪器仪表的型号、量程及使用情况等；试验结果：每个试样的性能值、算术平均值、标准差及离散系数；试验人员、日期及其他。
GB/T1464—2024
.（2)
·（3）
