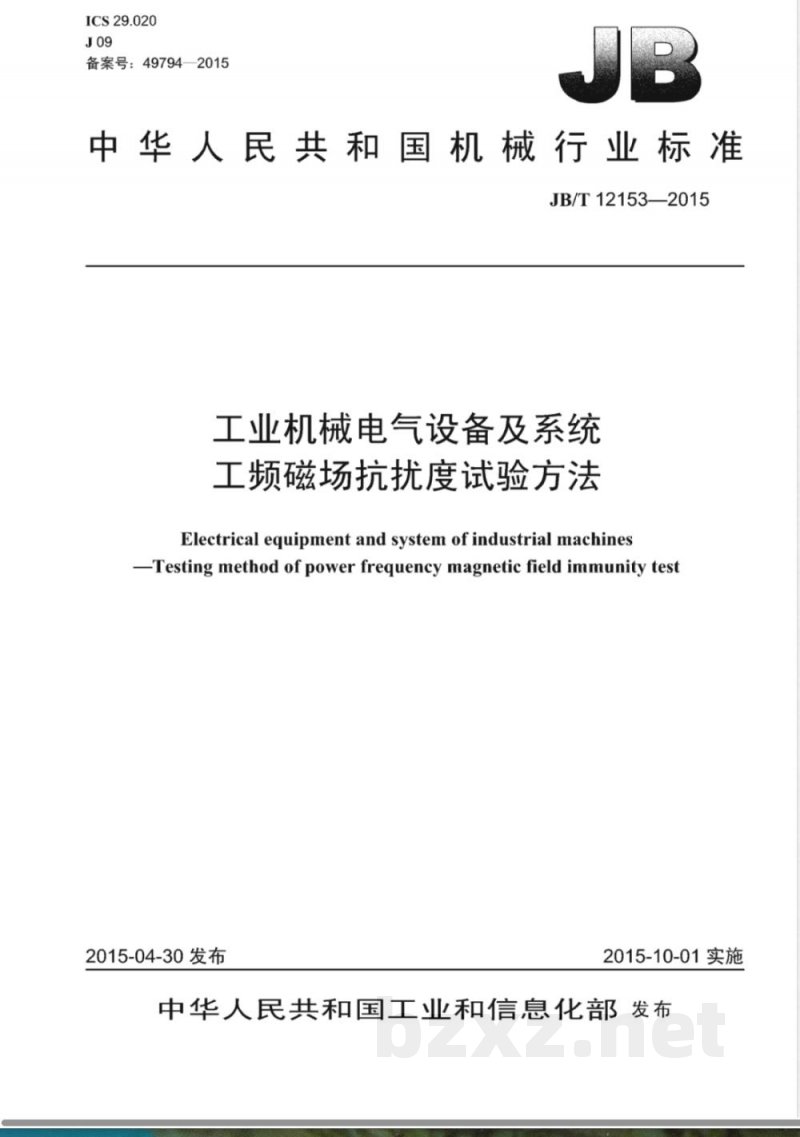

ICS29.020
备案号：49794—2015
中华人民共和国机械行业标准
JB/T121532015
工业机械电气设备及系统
工频磁场抗扰度试验方法
Electrical equipment and system of industrial machinesTesting method of power frequency magnetic field immunity test2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布华人民共

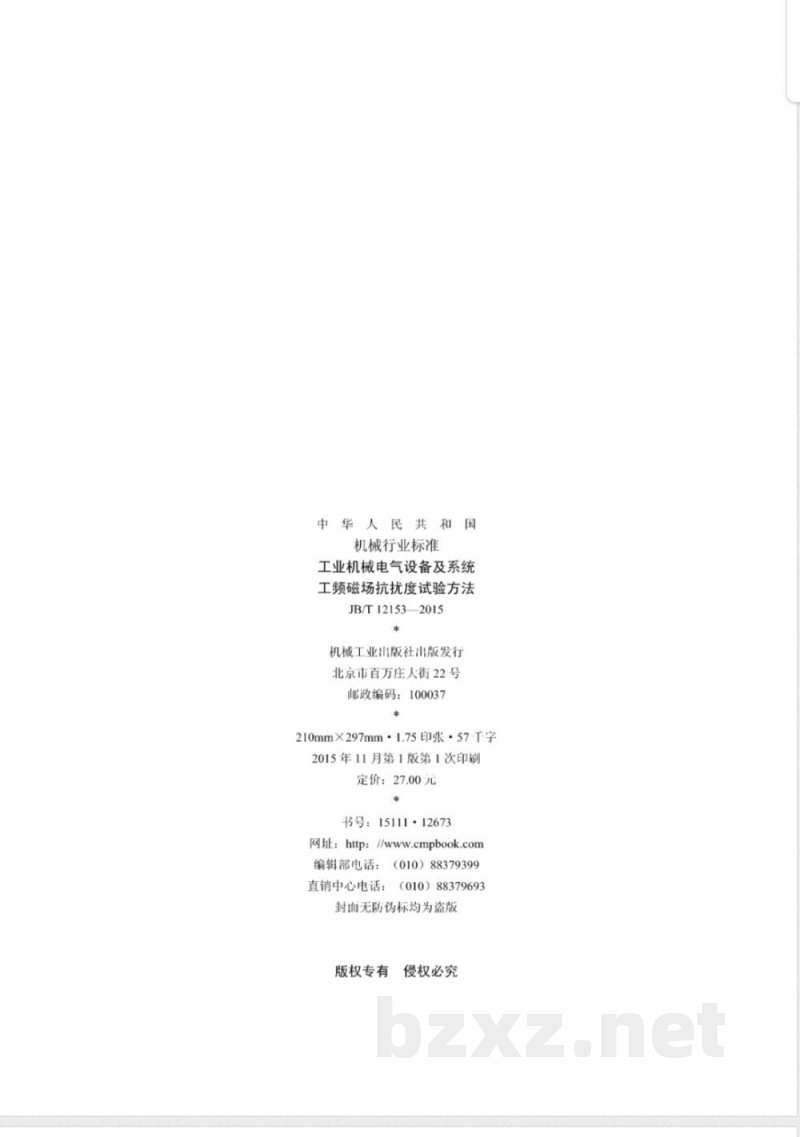

机械行业标准
工业机械电气设备及系统
工频磁场抗扰度试验方法
JB/T12153—2015
机械工业山版社山版发行
北京市百万庄人街22号
邮政编码：100037
210mm×297mm·1.75印张·57T字2015年11月第1版第1次印刷
定价：27.00元
书号：15111·12673
网址：http：//www.cmpbook.com编辑部电话：（010）88379399
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究

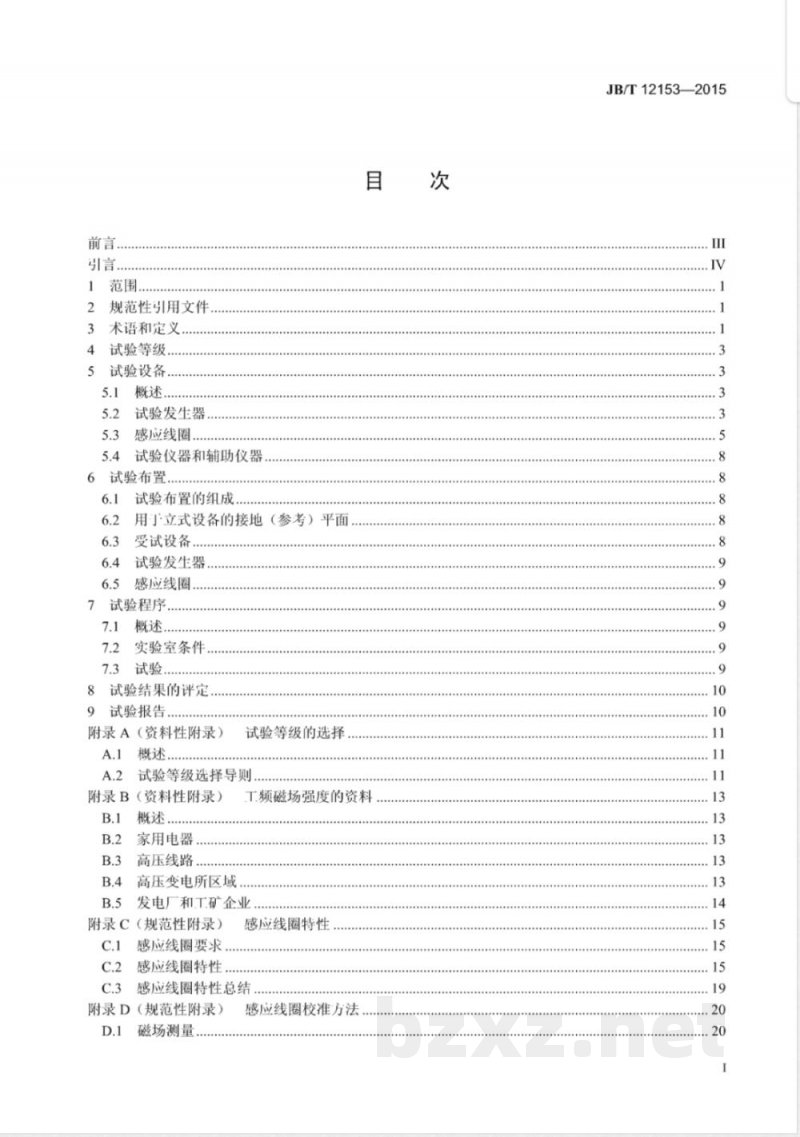

1范围
规范性引用文件
术语和定义
试验等级，
试验设备，
试验发生器
感应线圈.
5.4试验仪器和辅助仪器
6试验布置
试验布置的组成
用汀立式设备的接地（参考）平面受试设备.…
试验发生器..
感应线圈
7试验程序
7.2实验室条件，
7.3试验
8试验结果的评定
9试验报告
附录A（资料性附录）
试验等级的选择
试验等级选择导则
附录B（资料性附录）
概述，
家用电器
高压线路
高压变电所区域，
工频磁场强度的资料
发电厂和.工矿企业
附录C（规范性附录）
感应线圈要求
感应线圈特性
感应线圈特性
感应线圈特性总结
附录D（规范性附录）
磁场测量
感应线圈校准方法
JB/T12153—2015
JB/T12153—2015
感应线圈的校准
附录E（资料性附录）
参考文献
工频磁场抗扰度试验报告模板
用浸入法施加试验磁场
立式设备的试验布置
台式设备的试验布置
工频磁场试验发生器的原理图，标准感应线圈的校验
双重感应线圈示意图.
用邻近法探测磁场敏感性，
正方形感应线圈（边长为1m）在其平面上产生的磁场特性.正方形感应线圈（边长为1m）在其平面上产生磁场的3dB区域正方形感应线圈（边长为1m）在中央乘直平面上产生磁场的3dB区域（垂直于感应线圈平面的分量）两个相距0.6m的正方形感应线圈（边长为1m）在中央垂直平面上产生磁场的3dB区域（垂直于感应线圈平面的分量）图c.5
两个相距0.8m的正方形感应线圈（边长为1m）在中央垂直平面上产生磁场的3dB区域（垂直于感应线圈平面的分量）矩形感应线圈（1m×2.6m）在其平面上产生磁场的3dB区域..图c.6
矩形感应线圈（1m×2.6m）（GRP作为感应线圈的一边）在其平面上产生磁场的3dB区域.
矩形感应线（1m×2.6m）（GRP作为感应线圈的一边）在中央垂直平面上产生磁场的3dB区域（垂直于线圈平面的分量）表1
稳定持续磁场试验等级，
表21s~3s的短时试验等级，
配置不同感应线圈试验发生器的技术参数表3
表4不同感应线圈的校验参数，
家用电器（25种基本类型的100个不同装置）产生的最大磁场强度值400kV高压线路的磁场强度测量值高压变电所区域的实际磁场强度测量值发电厂不同区域的实际磁场强度测量值20

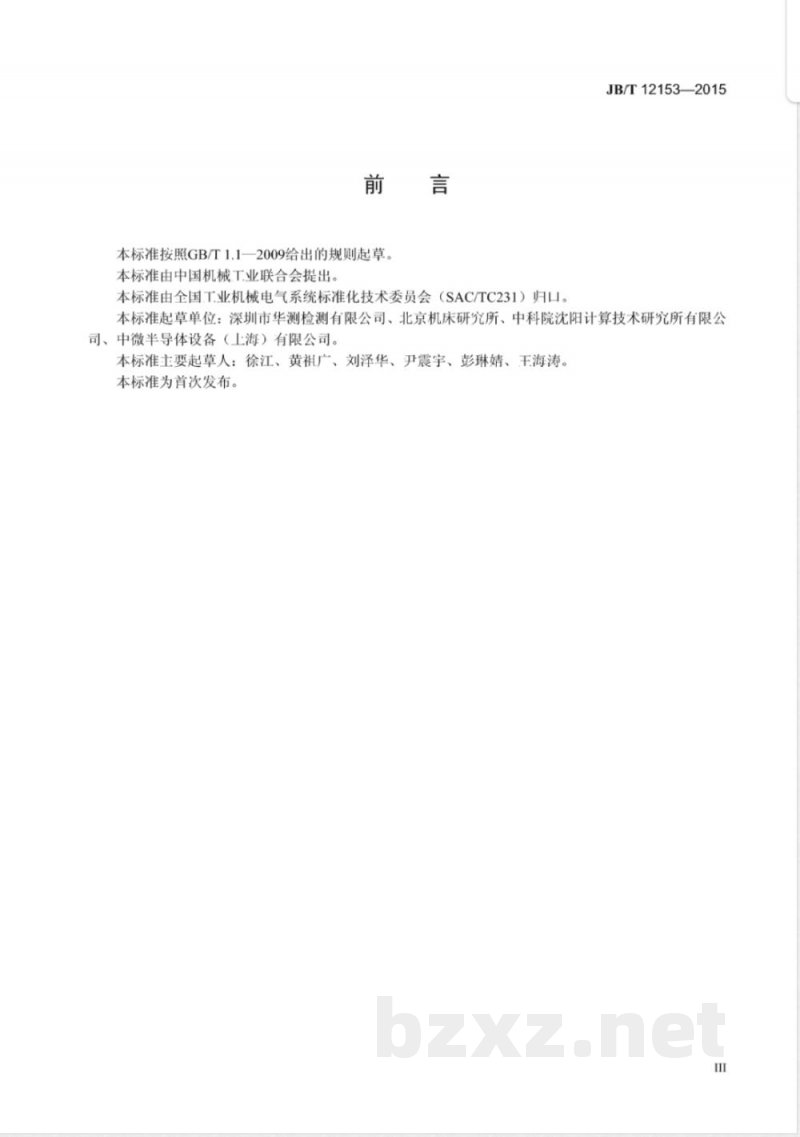

本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。本标准由全国.T业机械电气系统标准化技术委员会（SAC/TC231）归口。JB/T12153—2015
本标准起草单位：深圳市华测检测有限公司、北京机床研究所、中科院沈阳计算技术研究所有限公司、中微半导体设备（上海）有限公司。本标准主要起草人：徐江、黄祖广、刘泽华、尹震宇、彭琳婧、王海涛。本标准为首次发布。
JB/T12153—2015
设备所处的磁场可能影响设备和系统的可靠运行。工频磁场是由导体中的工频电流产生的，或极少量是由附近的其他装置（如变压器的漏磁通）所产生的。对邻近导体的影响，需区分以下两种不同情况：正常运行条件下的电流，产生稳定持续的磁场，幅值较小：故障条件下的电流，能产生幅值较高、但持续时问较短的磁场，直到保护装置动作为止（熔断器动作时问按几毫秒考虑，继电器保护动作按几秒考虑）。稳定持续磁场试验适用公用或工业低压配电网络或发电厂的各种型式的电气设备。故障情况下的短时作用磁场试验要求与稳定持续磁场试验的等级不同，其最高等级主要适用汀安装在电力设施的设备。
许多情况（居民区内、变电所和正常条件下的发电厂）下，谐波产生的磁场可忽略不计。本标准不考虑在电缆或现场设施的其他部件中的容性或感性耦合而引起的干扰，与此有关的传导干扰在其他标准中规定。
1范围
工业机械电气设备及系统
工频磁场抗扰度试验方法
JB/T12153—2015
本标准规定了.T业机械电气、电子设备及系统在T频为50Hz和60Hz下的抗扰度的试验方法，包括推荐的试验等级、试验设备、试验布置、试验程序、试验结果的评定和试验报告。本标准适用工业机械电气、电子设备及系统的工频抗扰度评定。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用小本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。GB/T4365—2003电T术语电磁兼容［IEC60050（161：1990，IDT］3术语和定义
GB/T4365一2003界定的以及下列术语和定义适用本文件。3.1
current distortion factor
电流畸变率
交变电流谐波分量的方均根值与基波电流方均根值的比值。3.2
受试设备
equipmentundertest
用来进行试验的设备。
感应线圈inductivecoil
具有确定形状和尺寸的导体环，环中流过电流时，在其平面和所包围的空问内产生确定的磁场。3.4
感应线圈因数inductivecoilfactor尺寸一定的感应线圈所产生的磁场强度与相应电流的比值，磁场强度是在没有受试设备的情况下，在线圈平面中心处所测得的。
浸入法immersionmethod
将磁场施加JEUT的方法，即将EUT放在感应线圈中部（见图1）。3.6
邻近法proximitymethod
将磁场施加丁EUT的方法，即用一个小感应线圈沿EUT的侧面移动探测特别灵敏的部位。3.7
接地（参考）平面
ground (reference）plane
JB/T12153—2015
块导电平面，其电位用作磁场发生器和辅助设备的公共参考电位（此接地平面用来形成感应线圈的回路，见图2)。
台式设备
说明：
接地平面：
信号回路；
供电回路：
受试设备：
安全接地：
绝缘支座：
通信线路：
至电源；
感应线圈；
用浸入法施加试验磁场
至信号源、模拟器；
接地端了：
至信号发生器。
图2立式设备的试验布置
立式设备
去耦网络
decouplingnetwork
用避免与磁场试验以外的设备产生相互影响的电路。试验等级
JB/T12153—2015
对50Hz和60Hz的配电网络，稳定持续磁场和短时作用磁场的试验等级优先选取范围见表1和表2。磁场强度用A/m表示，1A/m相当」自由空问的磁感应强度为1.26μT。表1免费标准下载网bzxz
试验等级
稳定持续磁场试验等级
磁场强度
注：“X”可以是一个任意等级，可以在上述等级之上、之下或之间，可在产品说明书中给出表2
试验等级
1s~3s的短时试验等级
磁场强度
注：“X”可以是一个任意等级，可以在上述等级之上、之下或之间，可在产品说明书中给出，试验等级的选择参见附录A。
实际试验等级的选择参见附录B。5
试验设备
感应线圈中的电流将产生试验所需的磁场，用浸入法将该磁场施加到受试设备。浸入法试验的示例如图1所示。
试验设备包括试验发生器、感应线圈和辅助试验仪器，如图3所示。5.2
试验发生器
电流源
单位为A/m
单位为A/m
典型的电流源由调压器（与主要的配电网络或其他的输入源连接）、电流互感器和一套短时试验的3
JB/T12153—2015
控制电路组成。发生器应在稳定持续方式和短时方式下工作。电流互感器和感应线圈输入端的连接应尽量短，避免连接处产生的磁场影响试验空问的磁场。电缆宜很好地扭在一起。
对了不同的试验场地或不向的感应线圈，本标准所考虑的电流源或试验发生器的特性和性能在5.2.2中给出。
线缆最大长度
供电端口
图3台式设备的试验布置
5.2.2配置不同感应线圈的试验发生器的特性和性能表3规定了配置不同感应线圈试验发生器的性能和参数。表3配置不同感应线圈试验发生器的技术参数性能和参数
稳定持续方式工作时
的输山电流范围
短时方式.T作时的输
出电流范围
电流/磁场波形
电流畸变率
稳定持续方式
短时工作方式
互感器输出
1匝正方形（1m×1m）
标准感应线圈
1A～120A
320A1200A
正弦波
需达到8h
悬空，没有连接到接地端子
工频磁场试验发生器原理图如图4所示。5.2.3试验发生器特性的校验
1匝矩形（1m×2.6m）
标准感应线围
1A160A
500A~1600A
正弦波
需达到8h
悬空，没有连接到接地端子
其他感应线圈
根据表4中的磁场强
度选择合适的参数
根据表4中的磁场强
度选择合适的参数
正弦波
需达到8h
悬空，没有连接到接
地端了
为了比较不同试验发生器的试验结果，应校验标准感应线圈中电流参数的基本特性，见表4。应校验的特性有：
标准感应线圈中的电流值；
所有其他的感性线圈的磁场强度；感应线圈中的畸变率。
说明：
Vr—调压器；
C—控制电路：
电流互感器。
表1中的
试验等级
至配电网电源
图4工频磁场试验发生器的原理图表4不同感应线圈的校验参数
1m×1m标准感应线圈的电流值
至感应线圈
1m×2.6m标准感应线圈的电流值A
JB/T12153—2015
所有其他感应线圈的磁场强度
应用电流探头和准确度优于土2%的测量仪器来对标准感应线进行校验。图5给出了校验的示意图用准确度优于土1dB的场强计来对所有其他的感应线圈进行校验。1mxlm或
标准感应线围
连接至试验发生器
标准感应线圈的校验
感应线圈
磁场分布
电流钳
对J1m×1m和1m×2.6m的两种1标准感应线圈，磁场分布是已知的并在附录C中给出。因此，电流的测量只需按图5所示进行即可，无需进行磁场校验或校准。5
