【国家标准】 道路车辆 尾部安装牵引杆连接器的牵引车与牵引杆挂车间的机械连接 互换性

ICS43.08.10
CCS T 72

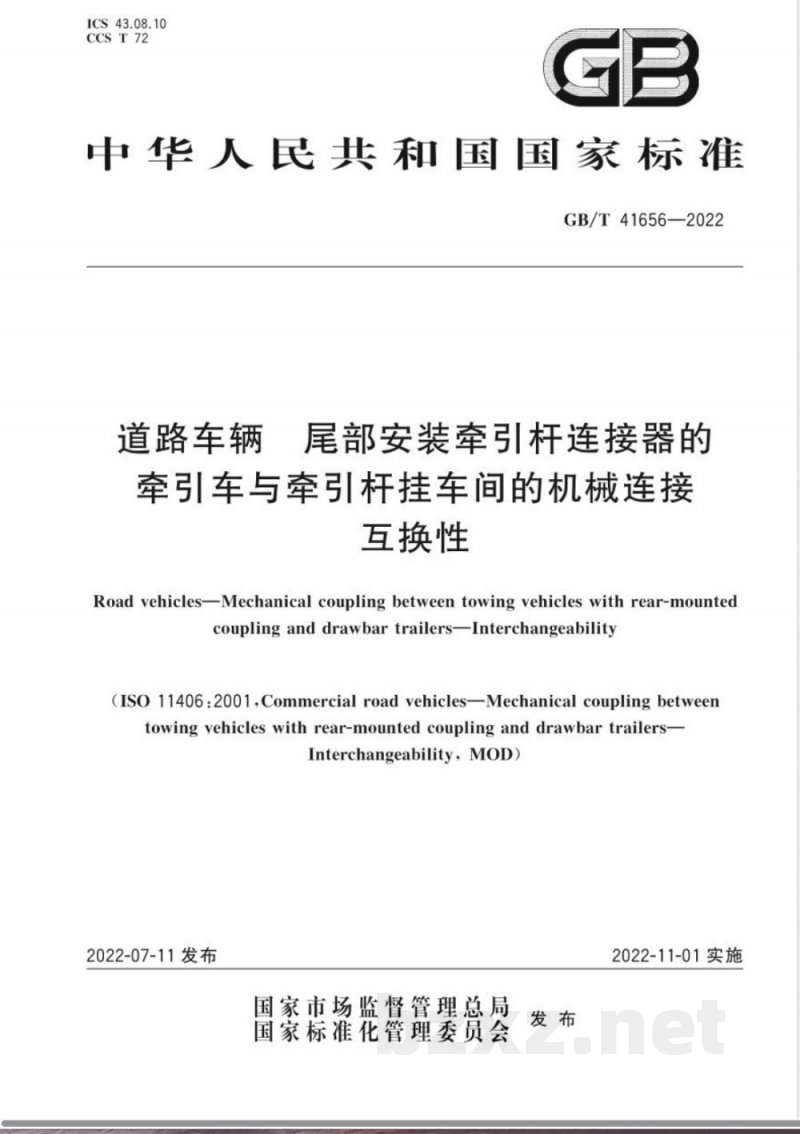

中华人民共和国国家标准
GB/T41656—2022
道路车辆
尾部安装牵引杆连接器的
牵引车与牵引杆挂车间的机械连接互换性
Road vehicles-Mechanical coupling between towing vehicles with rear-mountedcoupling and drawbartrailers-Interchangeability(Is0 11406:2001,Commercial road vehicles—Mechanical coupling betweentowing vehicles with rear-mounted coupling and drawbar trailers-Interchangeability,MOD)
2022-07-11发布
国家市场监督管理总局
国家标准化管理委员会
2022-11-01实施

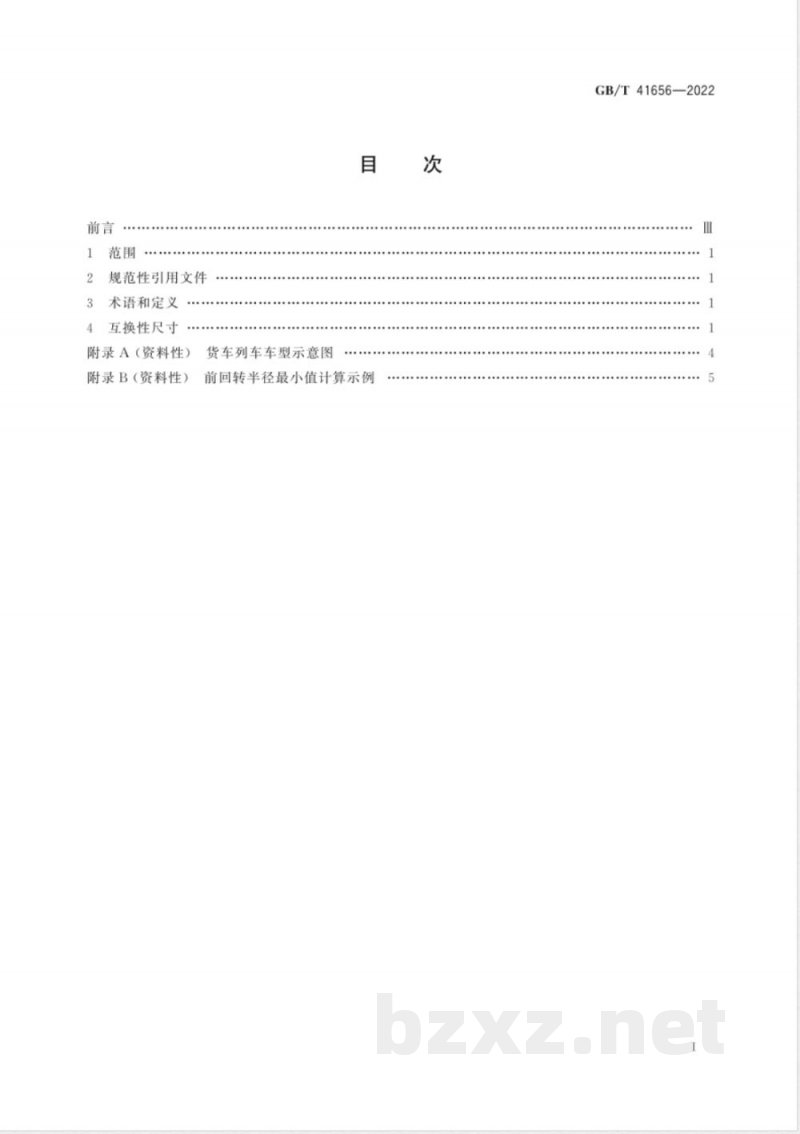

规范性引用文件
术语和定义
互换性尺寸
附录A（资料性）
附录B（资料性）
货车列车车型示意图
前回转半径最小值计算示例
GB/T41656—2022
...............

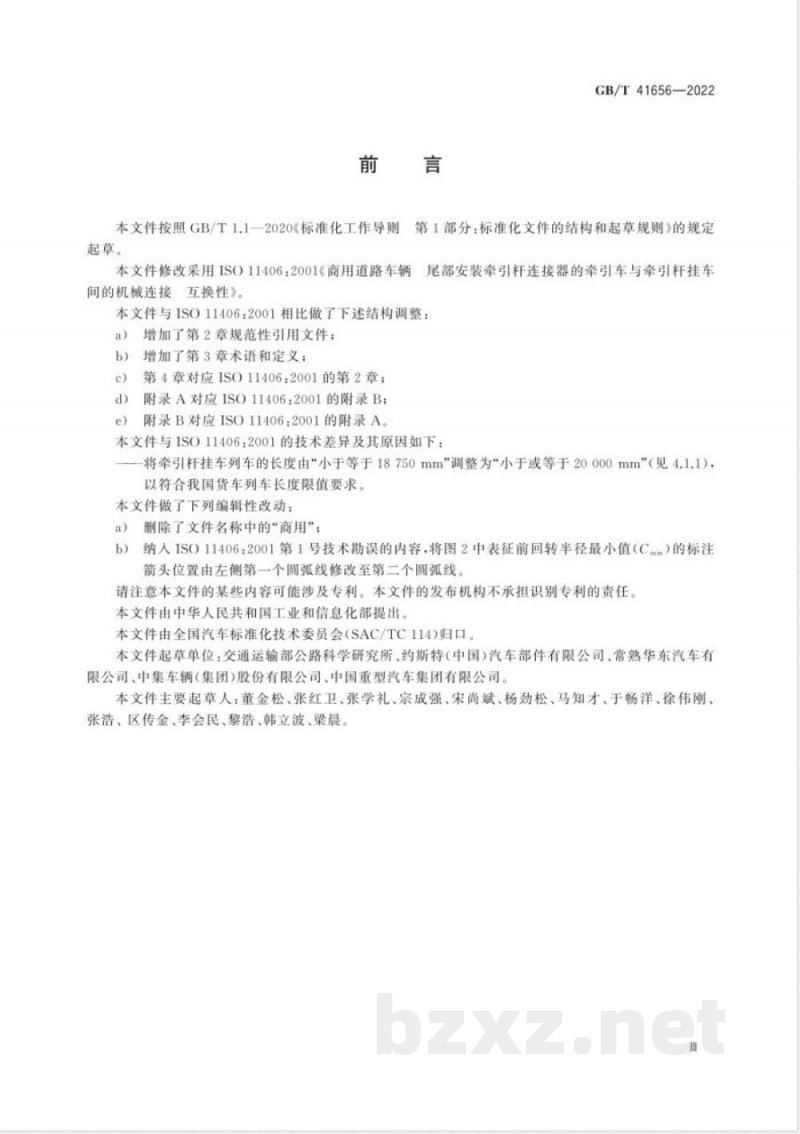

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T41656—2022
第1部分：标准化文件的结构和起草规则》的规定本文件修改采用ISO11406：2001《商用道路车辆尾部安装牵引杆连接器的牵引车与牵引杆挂车间的机械连接互换性》。
本文件与ISO11406：2001相比做了下述结构调整：增加了第2章规范性引用文件；
增加了第3章术语和定义；
第4章对应ISO11406：2001的第2章；c）
附录A对应ISO11406：2001的附录B；附录B对应ISO11406：2001的附录A。e）
本文件与ISO11406：2001的技术差异及其原因如下：将牵引杆挂车列车的长度由\小于等于18750mm\调整为\小于或等于20000mm”（见4.1.1），以符合我国货车列车长度限值要求。本文件做了下列编辑性改动：
删除了文件名称中的“商用”：b）
纳人ISO11406：2001第1号技术勘误的内容，将图2中表征前回转半径最小值（Cmm）的标注箭头位置由左侧第一个圆弧线修改至第二个圆弧线。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出。本文件由全国汽车标准化技术委员会（SAC/TC114)归口。本文件起草单位：交通运输部公路科学研究所、约斯特（中国）汽车部件有限公司、常熟华东汽车有限公司、中集车辆（集团)股份有限公司、中国重型汽车集团有限公司。本文件主要起草人：董金松、张红卫、张学礼、宗成强、宋尚斌、杨劲松、马知才、于畅洋、徐伟刚、张浩、区传金、李会民、黎浩、韩立波、梁晨。m
1范围
道路车辆尾部安装牵引杆连接器的牵引车与牵引杆挂车间的机械连接互换性
GB/T41656—2022
本文件规定了尾部安装牵引杆连接器的牵引货车与牵引杆挂车机械连接的互换性尺寸要求本文件适用于尾部安装牵引杆连接器的牵引货车与牵引杆挂车组成的汽车列车。本文件不适用于牵引杆连接器安装在牵引货车前下部、安装封闭耦合装置并且可延伸拓展的专用汽车列车。
注：符合本文件要求的汽车列车车型（见附录A）与符合GB/T41651要求的汽车列车车型不具有互换性。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3730.1
汽车和挂车类型的术语和定义
GB/T39661一2020道路运输用交换箱技术要求与试验方法GB/T41651道路车辆前下部安装牵引杆连接器的牵引车和中置轴挂车间的机械连接互换
性（GB/T41651—2022，ISO11407：2004MOD）3术语和定义
GB/T3730.1和GB/T41651界定的以及下列术语和定义适用于本文件。3.1
牵引货车towingtruck
具有特殊装置用于牵引牵引杆挂车、中置轴挂车和刚性杆挂车的货车。［来源：GB/T41651—20223.1]
4互换性尺寸
4.1牵引杆连接器销轴中心距牵引货车最后端的距离4.1.1牵引杆连接器销轴中心距牵引货车最后端的距离（A）（见图1)不应超过550mm。符合下列全部条件时，A值宜在420mm550mm：牵引杆挂车列车的长度小于或等于20000mm；一牵引货车和牵引杆挂车的载荷单元长度或者箱体长度符合GB/T39661一2020规定的C745型交换箱体要求；
一牵引货车和牵引杆挂车间的回转间隙（S）取最小值80mm；1
GB/T41656—2022
未安装封闭耦合装置。
标引序号说明，
牵引杆连接器销轴中心至牵引货车最后端的距离：H
一牵引杆连接器销轴中心至地面的距离。图1牵引货车的后部尺寸示意图
4.1.2当A大于420mm时宜采用辅助操作装置，辅助操作装置的操纵位置距离车辆外缘不应超过420mm。
4.2前回转半径
4.2.1牵引杆挂环中心至牵引杆挂车车厢前部绕转盘旋转运动轨迹外缘间的水平距离为前回转半径（C)（见图2），在汽车列车状态下根据公式（1)计算最小值Cmin，单位为毫米（mm）。牵引货车和牵引杆挂车间的回转间隙（S）应不小于80mm。Cmin
式中：
牵引货车的宽度，单位为毫米（mm）：+A?+S
牵引杆连接器销轴中心距牵引货车最后端的距离，单位为毫米（mm）；一牵引货车和牵引杆挂车间的回转间隙，单位为毫米（mm）。·（1)
注：当牵引货车与挂车根据实际应用情况而确认了一个更小的C值时，此时牵引货车与挂车是一个专用组合，不适用于本文件。
附录B给出了前回转半径最小值的计算示例。机械连接装置高度
在空载和满载状态下，牵引货车牵引杆连接器销轴中心距地面的高度（H）（见图1)和挂车牵引杆挂环中心高度均应符合表1的规定。2
牵引货车或牵引杆挂车总质量（m）-bZxz.net
10≥m>6
14≥m>10
标引序号说明：
表1机械连接装置高度
牵引杆连接幕高度（H)
700±150
850±150
900±150
牵引杆连接器销轴中心至牵引货车最后端的距离；GB/T41656—2022
牵引杆挂环高度
700±150
850±150
900±150
牵引杆挂环中心至牵引杆挂车车厢前部绕转盘旋转运动轨迹外缘间的水平距离；牵引杆挂环中心至牵引杆挂车车厢前部绕转盘旋转运动轨迹外缘间的最小水平距离：牵引货车和牵引杆挂车间的回转间隙；牵引货车的宽度。
挂车前回转半径示意图
GB/T41656—2022
附录A
（资料性）
货车列车车型示意图
表A.1给出了货车列车的车型示意图，其中表A,1中的序号A.1.1适用于本文件。表A.1
车型描述
牵引杆挂车列车
尾部安装牵引杆连接器的牵引
货车与牵引杆挂车组成的汽车
前下部安装牵引杆连接器的牵
引货车与牵引杆挂车组成的汽
车列车
尾部安装牵引杆连接器的牵引
货车与安装封闭耦合装置的牵
引杆挂车组成的汽车列车（可拓展延伸）
前下部安装牵引杆连接器的牵
引货车与安装封闭合装置的
牵引杆挂车组成的汽车列车（可拓展延伸）
中置轴挂车列车
尾部安装牵引杆连接器的牵引
货车与中置轴挂车组成的汽车
前下部安装牵引杆连接器的牵
引货车与中置轴挂车组成的汽
车列车
前下部安装牵引杆连接器的牵
引货车与安装封闭耦合装置的
中置轴挂车组成的汽车列车（可拓展延伸）
货车列车车型示意图
示意图
附录B
(资料性）
前回转半径最小值计算示例
GB/T41656—2022
在汽车列车状态下，前回转半径最小值（Cmin）可按照公式（1）进行确定。表B.1给出了不同类别计算示例。
近似值。
C计算示例
单位为毫米
