【其他行业标准】 缝纫机机头启动转矩测试方法

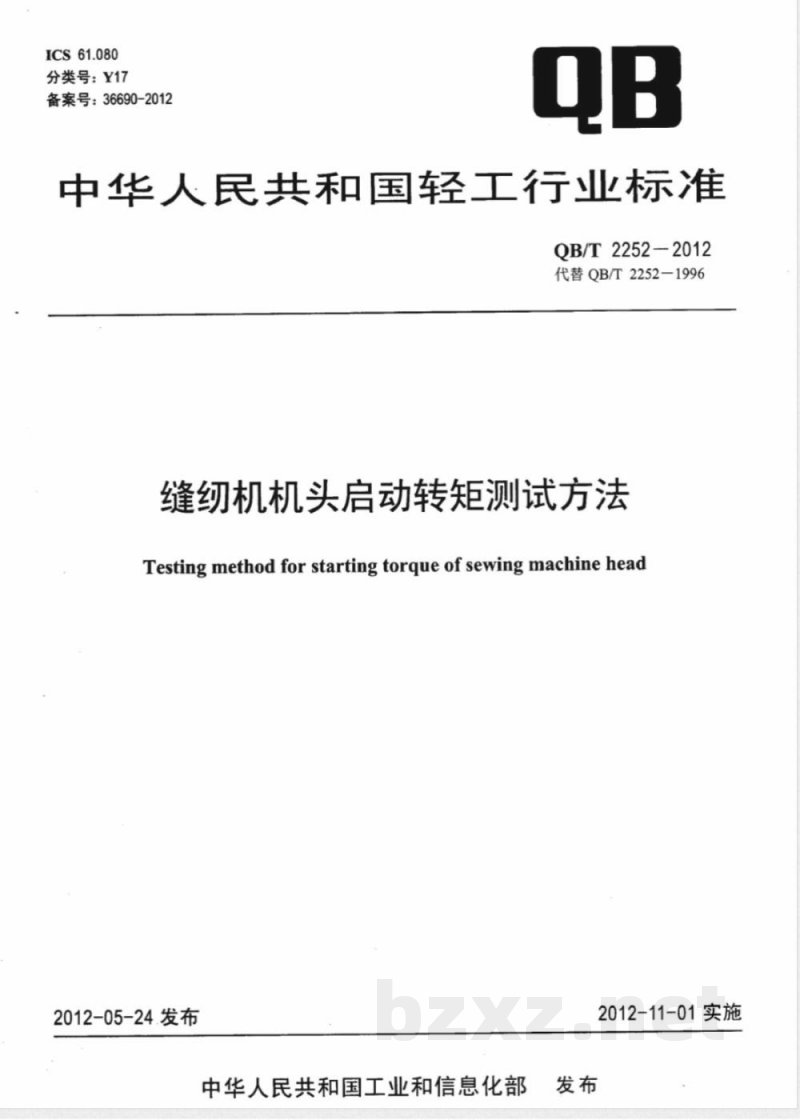

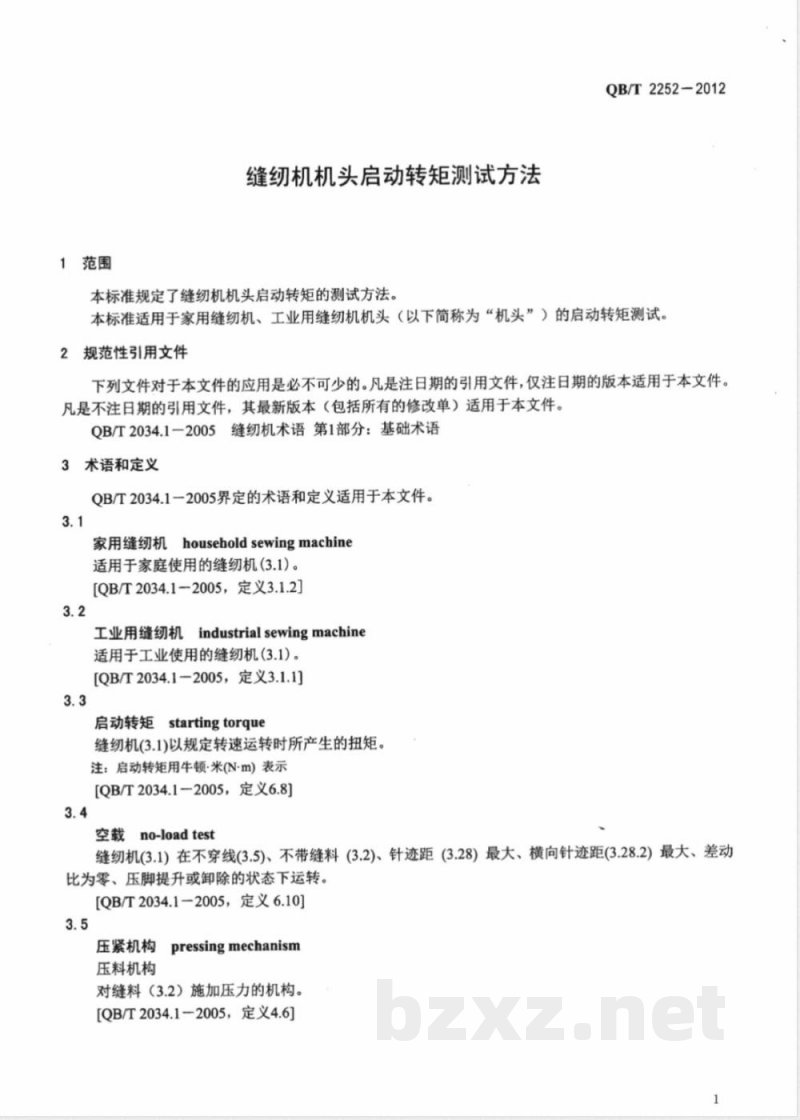

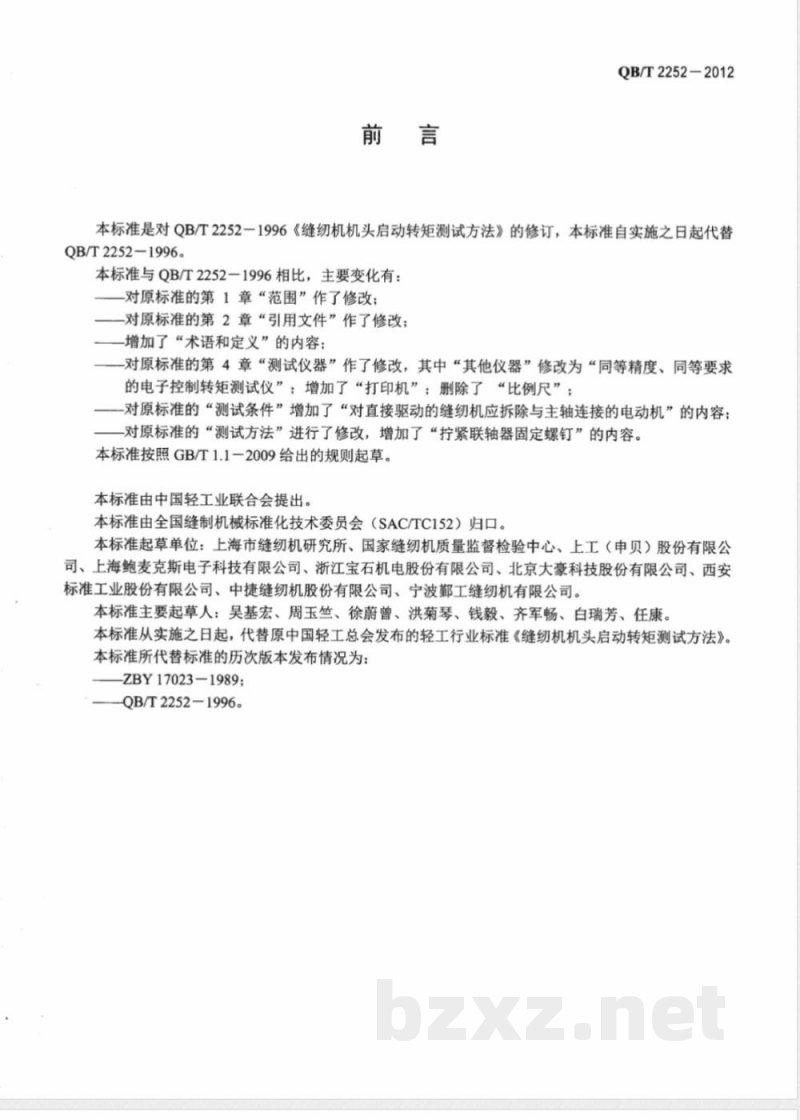

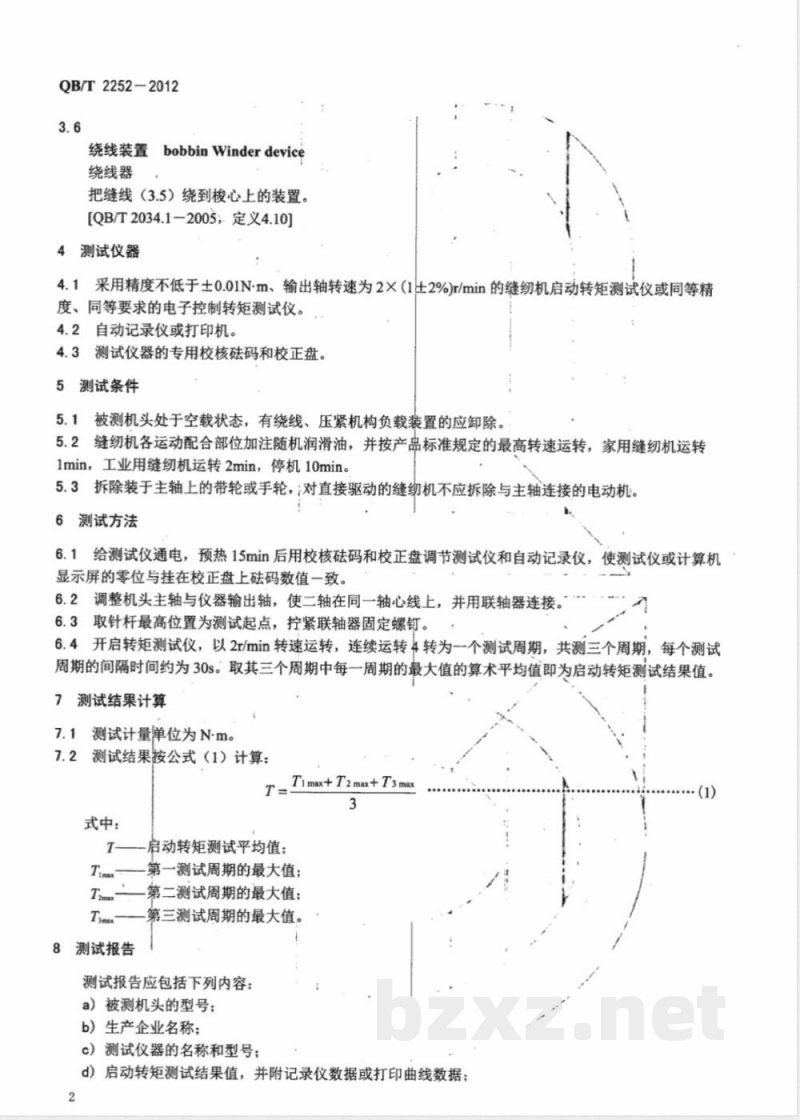

QB/T2252—2012《缝纫机机头启动转矩测试方法》 中华人民共和国轻工行业标准 发布机构：中华人民共和国工业和信息化部 发布日期：2012-05-24 实施日期：2012-11-01 前言 本标准是对 QB/T2252-1996 的修订，自实施之日起代替原标准。主要修改包括：对“范围”和“引用文件”的修改，增加“术语和定义”内容，修改“测试仪器”部分，增加打印机，删除比例尺；对“测试条件”增加对直接驱动缝纫机的要求，对“测试方法”增加拧紧联轴器固定螺钉的操作。标准由中国轻工业联合会提出，全国缝制机械标准化技术委员会归口，起草单位包括上海市缝纫机研究所、国家缝纫机质量监督检验中心及多家企业。主要起草人包括吴基宏、周玉竺、徐蔚曾等。 1 范围 本标准规定了缝纫机机头启动转矩的测试方法，适用于家用及工业用缝纫机机头的启动转矩测试。 2 规范性引用文件 - QB/T2034.1—2005 缝纫机术语 第1部分：基础术语 3 术语和定义 3.1 家用缝纫机（Household Sewing Machine）：适用于家庭使用的缝纫机。 3.2 工业用缝纫机（Industrial Sewing Machine）：适用于工业使用的缝纫机。 3.3 启动转矩（Starting Torque）：缝纫机以规定转速运转时所产生的扭矩，单位为牛顿·米（N·m）。 3.4 空载（No-load Test）：缝纫机在不穿线、不带缝料、针迹距最大、横向针迹距最大、差动比为零、压脚提升或卸除的状态下运转。 3.5 压紧机构（Pressing Mechanism）：对缝料施加压力的机构。 3.6 绕线装置（Bobbin Winder Device）：把缝线绕到梭心上的装置。 4 测试仪器 4.1 精度不低于±0.01 N·m、输出轴转速为2×(1±2%) r/min的缝纫机启动转矩测试仪或同等精度电子控制转矩测试仪。 4.2 自动记录仪或打印机。 4.3 测试仪器的专用校核码和校正盘。 5 测试条件 5.1 被测机头处于空载状态，绕线及压紧机构负载装置应卸除。 5.2 各运动配合部位加注随机润滑油，按产品标准规定的最高转速运转：家用缝纫机运转1分钟，工业用缝纫机运转2分钟，停机10分钟。 5.3 拆除装于主轴上的带轮或手轮，对直接驱动的缝纫机不应拆除与主轴连接的电动机。 6 测试方法 6.1 给测试仪通电，预热15分钟后用校核码和校正盘调节测试仪和自动记录仪，使测试仪或计算机显示屏的零位与挂在校正盘上码数值一致。 6.2 调整机头主轴与仪器输出轴，使二轴在同一轴心线上，并用联轴器连接。
