【其他行业标准】 家用缝纫机 曲形线缝锁式线迹机头

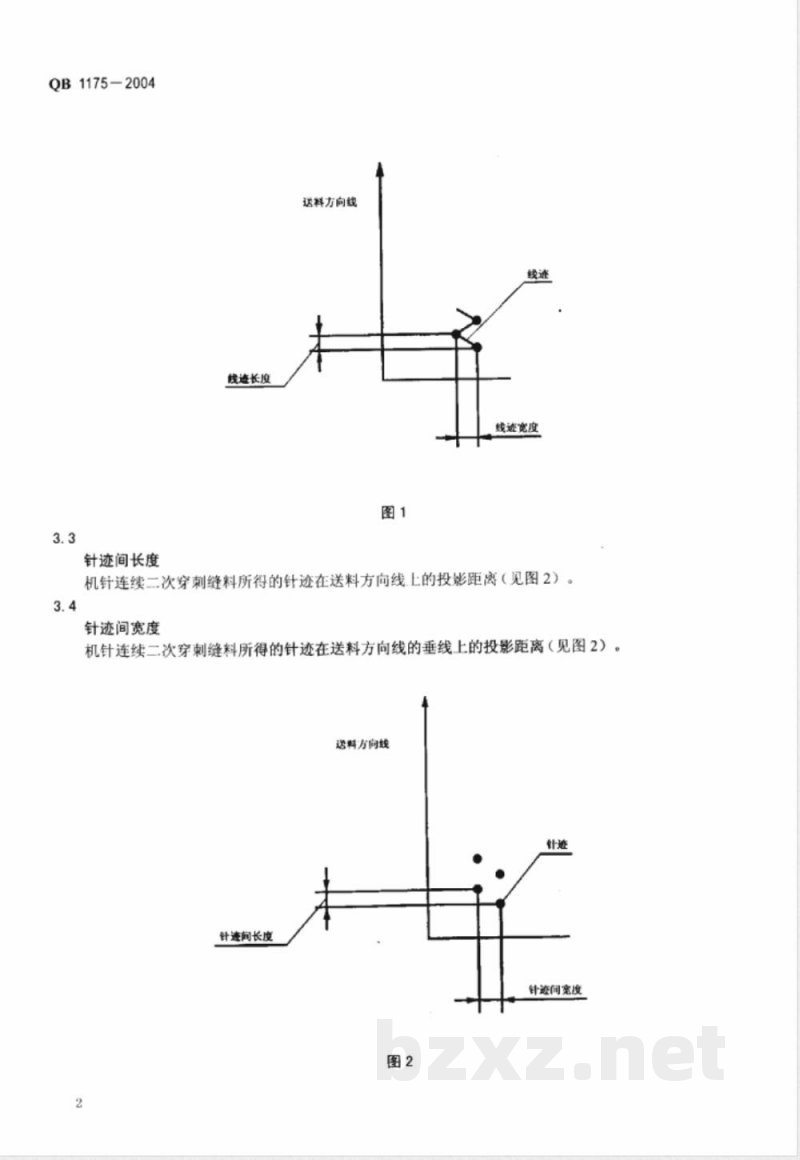

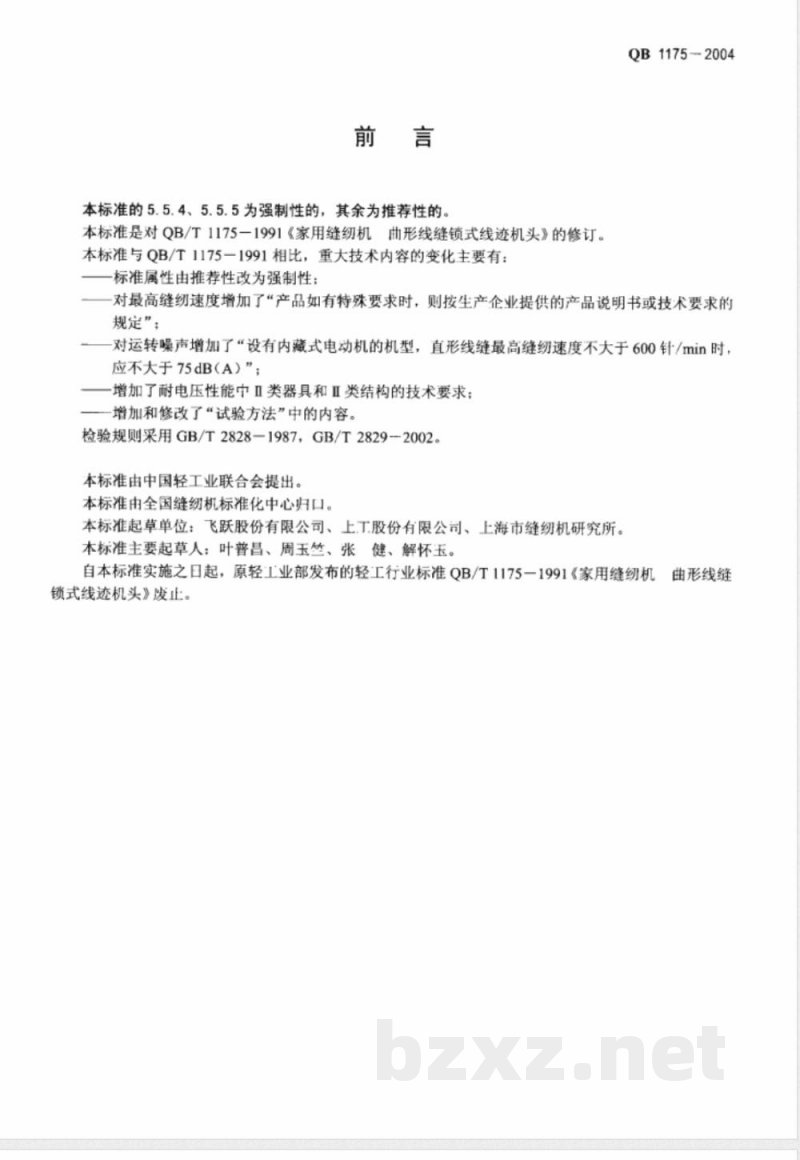

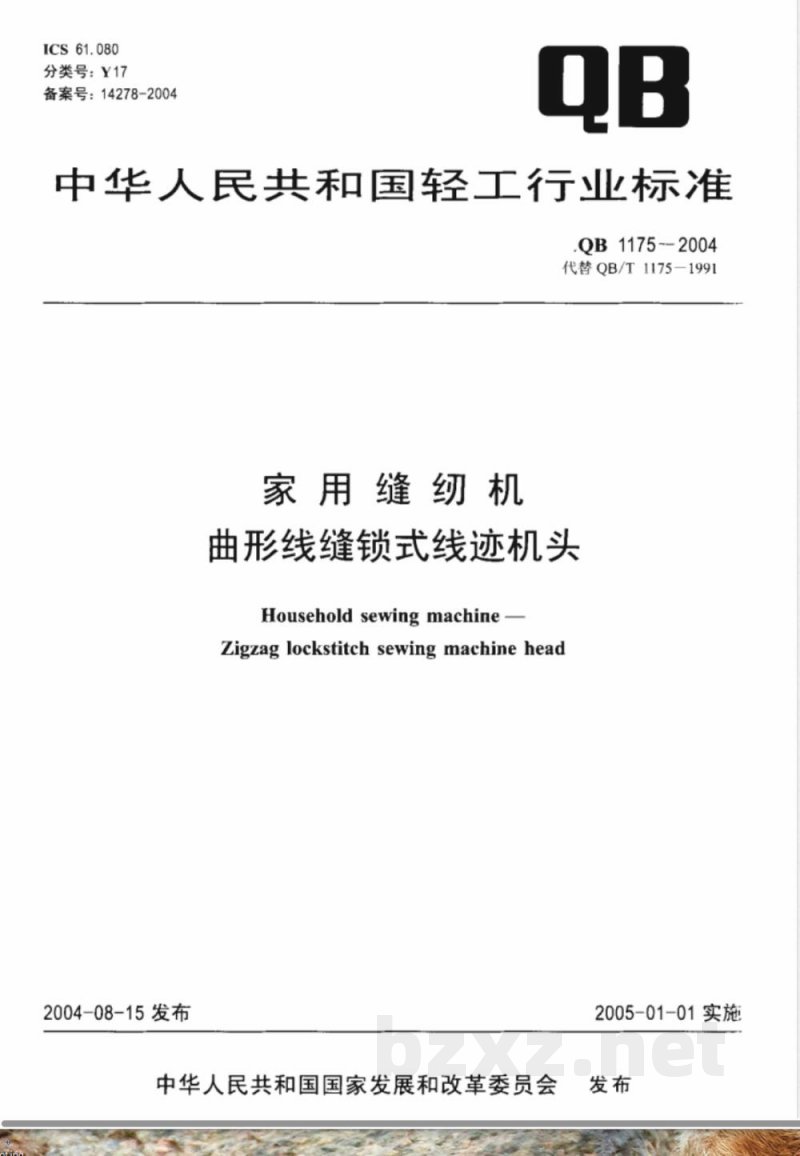

ICS61.080 分类号：Y17 备案号：14278-2004 中华人民共和国轻工行业标准 QB1175-2004 代替 QB/T1175-1991 家用缝纫机 曲形线缝锁式线迹机头 Household sewing machine Zigzag lock stitch sewing machine head 2004-08-15 发布 中华人民共和国国家发展和改革委员会 2005-01-01 实施 前言 本标准的 5.5.4 和 5.5.5 条款为强制性，其余为推荐性。本标准是对 QB/T1175-1991《家用缝纫机曲形线缝锁式线迹机头》的修订。与原标准相比，主要技术变化包括：标准属性由推荐性改为强制性；最高缝纫速度增加说明“产品如有特殊要求时，可按企业产品说明书或技术要求执行”；运转噪声增加说明“设有内藏式电动机机型，直形线缝最高缝纫速度不大于 600 针/分时应不大于 75 dB(A)”；增加了耐电压性能中Ⅱ类器具和结构的技术要求；增加和修改了“试验方法”内容。检验规则采用 GB/T 2828-1987、GB/T 2829-2002。本标准由中国轻工业联合会提出，全国缝纫机标准化中心归口，起草单位为飞跃股份有限公司、上工股份有限公司、上海市缝纫机研究所，主要起草人：叶普昌、周玉竺、张健、解怀玉。原 QB/T1175-1991 标准自本标准实施之日起废止。 1 范围 本标准规定了家用缝纫机曲形线缝锁式线迹机头的名词术语、产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于脚踏驱动机头，也适用于电动及电子控制家用缝纫机。 2 规范性引用文件 GB/T 191-2000、GB/T 406-1993、GB/T 2828-1987、GB/T 2829-2002、GB/T 4515-1984、GB/T 4516-1995、GB/T 4518-1984、GB 4706.1-1998、GB/T 6835-1997、GB/T 6836-1997、GB 9969.1-1998、GB/T 16469-1996、QB/T 1177-1991、QB/T 1514-1992、QB/T 1572-1992、QB/T 2251-1996、QB/T 2252-1996。 3 术语和定义 3.1 线迹长度：线迹在送料方向上的投影长度。 3.2 线迹宽度：线迹在送料方向垂线上的投影宽度。 3.3 针迹间长度：机针连续二次穿刺缝料所得针迹在送料方向上的投影距离。 3.4 针迹间宽度：机针连续二次穿刺缝料所得针迹在送料方向垂线上的投影距离。 3.5 针基点：针迹间宽度为零时，机针轴线与针板平面的交点。带针基点变位装置机型的针基点在左、中、右针位分别称左、中、右基点。 4 产品分类 4.1 品种：按驱动型式分为脚踏驱动型和电动机驱动型。 4.2 型式：平板型或筒板、筒台型机体，采用连杆挑线、针杆摆动、摆梭或旋梭钩线、下送料机构，形成 GB/T 4515-1984 规定的 301 和 304 线迹。 4.3 基本参数：最高缝纫速度直形线缝不低于 800 针/分，曲形线缝不低于 600 针/分，产品如有特殊要求时，可按企业产品说明书执行。
