【其他行业标准】 炭素制品生产炉窑 热平衡测定与计算方法 第5部分:石墨化电阻炉

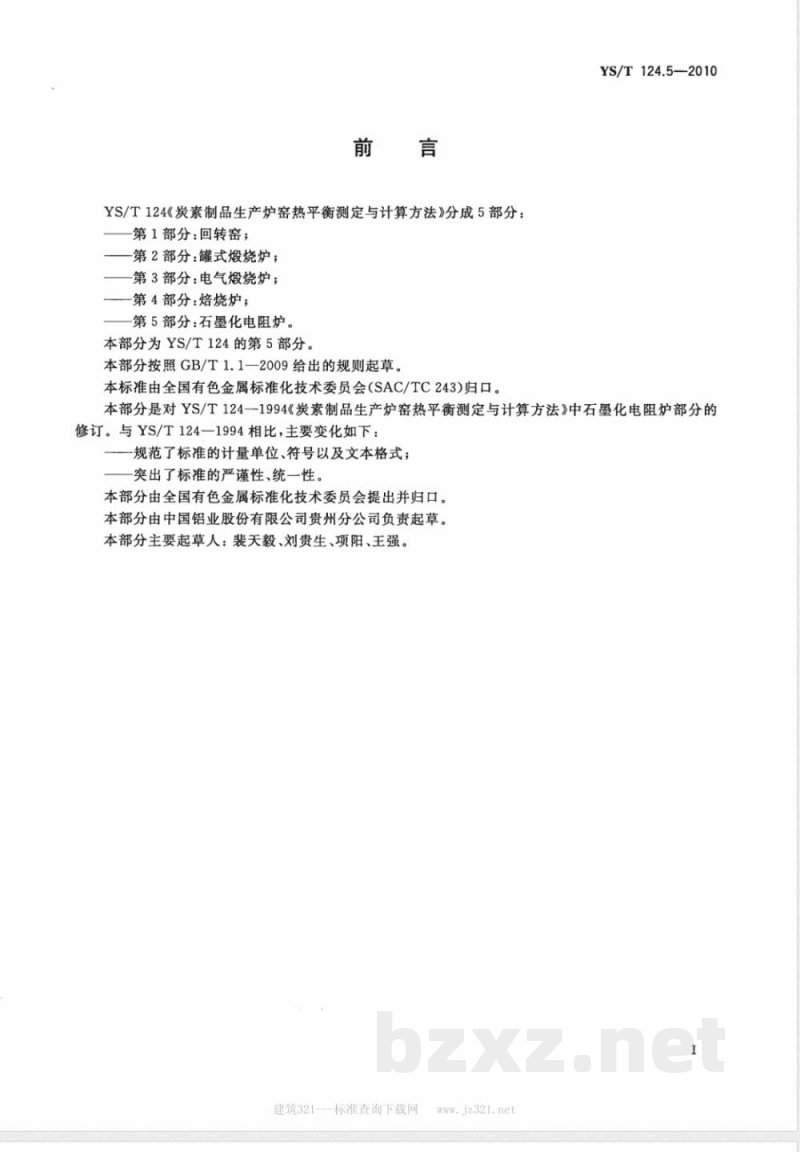

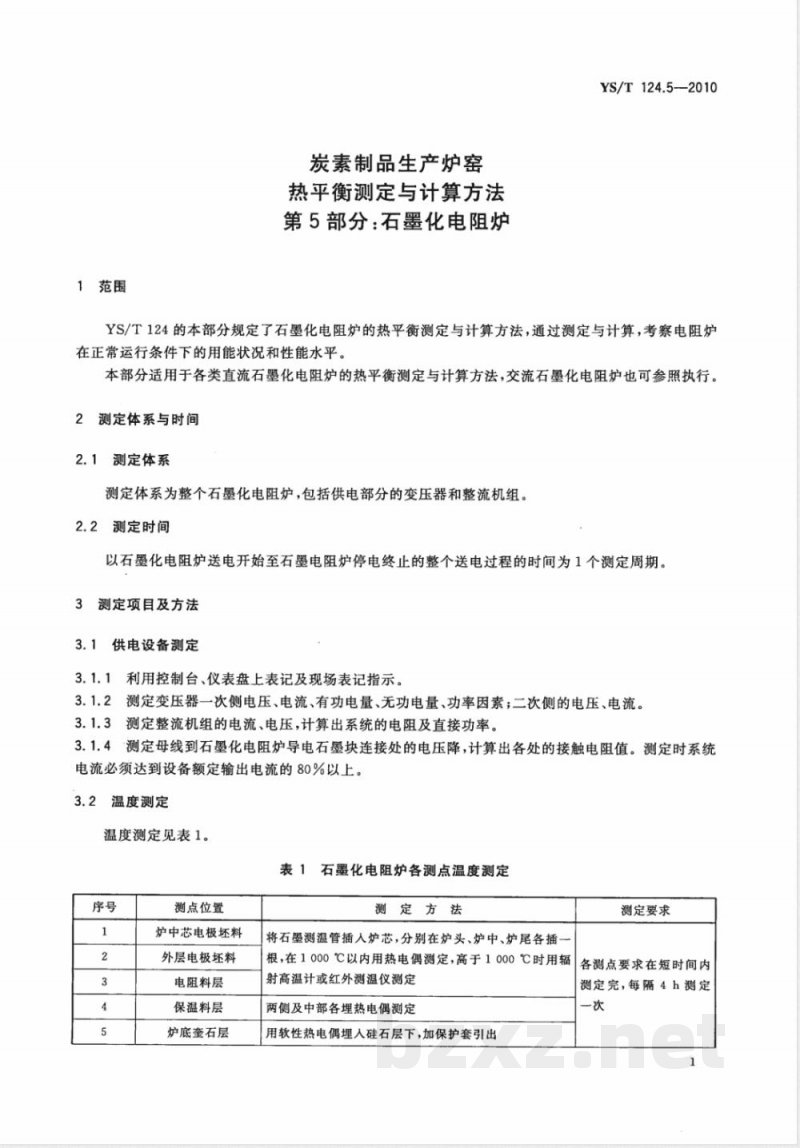

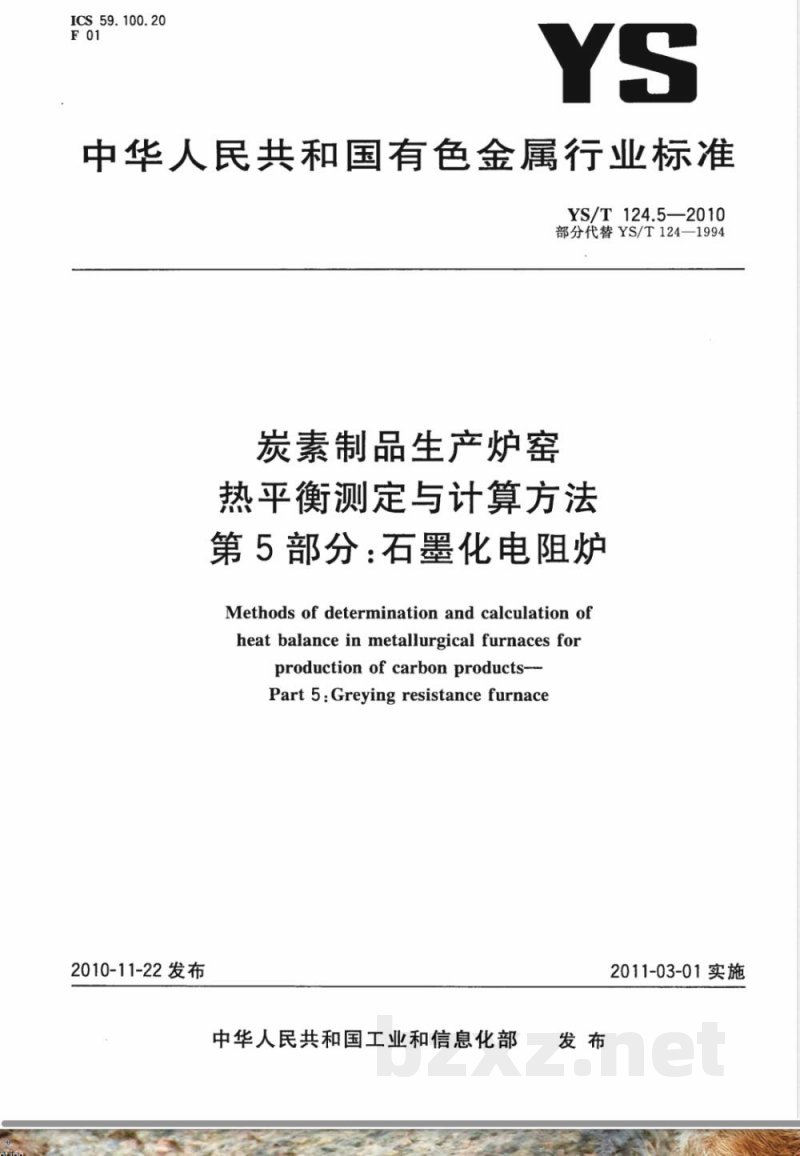

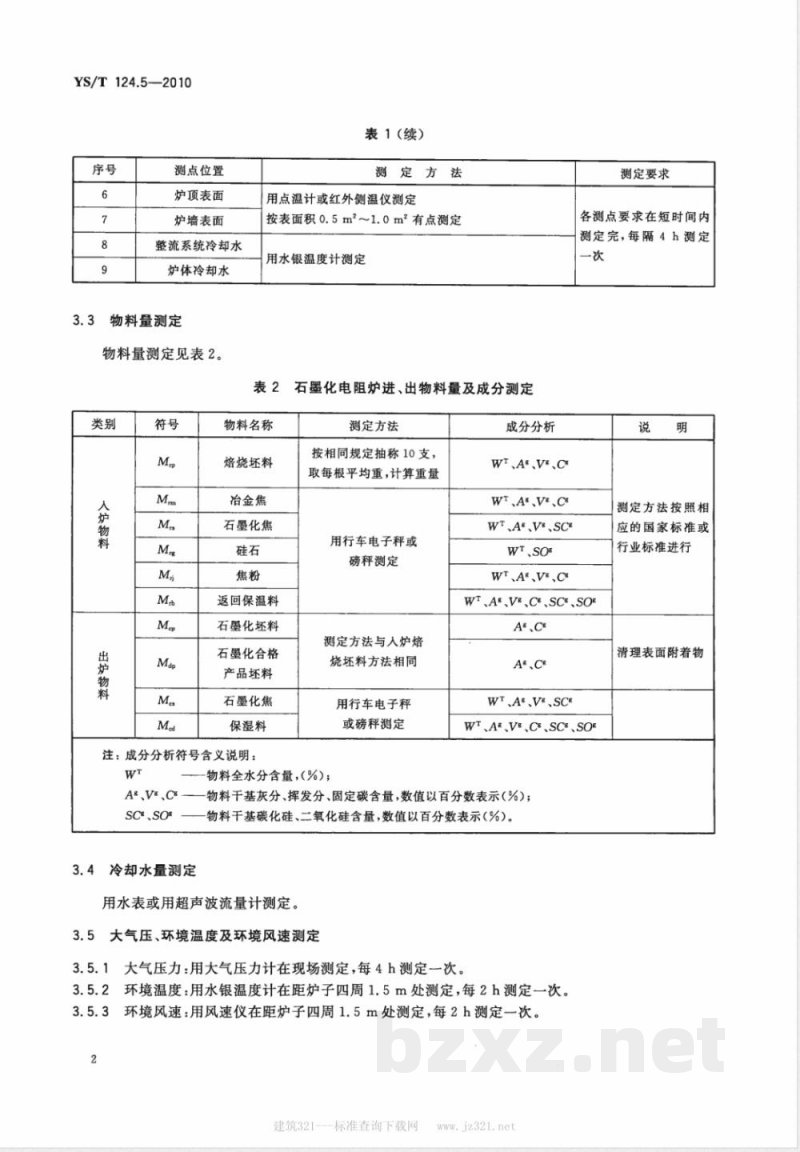

YS/T124.5—2010 炭素制品生产炉窑热平衡测定与计算方法 第5部分：石墨化电阻炉 发布：2010-11-22 实施：2011-03-01 发布机构：中华人民共和国工业和信息化部 前言 本标准是对YS/T124-1994《炭素制品生产炉窑热平衡测定与计算方法》中石墨化电阻炉部分的修订，规范了计量单位、符号及文本格式，提高标准的严谨性和统一性。本标准由全国有色金属标准化技术委员会归口，中国铝业股份有限公司贵州分公司负责起草。 1 范围 本标准规定了石墨化电阻炉的热平衡测定与计算方法，通过测定与计算考察电阻炉在正常运行条件下的能耗状况和性能水平。适用于各类直流石墨化电阻炉，交流石墨化电阻炉可参照执行。 2 测定体系与时间 2.1 测定体系 测定体系包括整个石墨化电阻炉及供电部分的变压器和整流机组。 2.2 测定时间 测定周期为石墨化电阻炉送电开始至停电结束的整个送电过程。 3 测定项目及方法 3.1 供电设备测定 3.1.1 利用控制台、仪表盘及现场表记进行指示。 3.1.2 测定变压器一次侧电压、电流、有功功率、无功功率及功率因数；二次侧电压、电流。 3.1.3 测定整流机组电流、电压，计算系统电阻及直接功率。 3.1.4 测定母线到石墨化电阻炉导电石墨块连接处的电压降，计算接触电阻值，系统电流需达到设备额定输出电流的80%以上。 3.2 温度测定 温度测定按炉中各测点进行，低于1000℃使用热电偶，高于1000℃使用辐射高温计或红外测温仪。测定点包括炉芯电极坏料、外层电极坏料、电阻料层、保温料层及炉底硅石层，每隔4小时测定一次。 3.3 物料量测定 按进出炉料分类测定物料量和成分，包括焙烧坏料、冶金焦、石墨化焦、硅石、焦粉、返回保温料及石墨化合格产品。测定方法参照相应国家标准或行业标准执行。 3.4 冷却水量测定 按规定抽取冷却水样，取每支平均重量计算，使用行车电子秤或磅秤测定。全水分含量及成分分析按标准方法进行。
