【其他行业标准】 低熔点涤纶牵伸丝

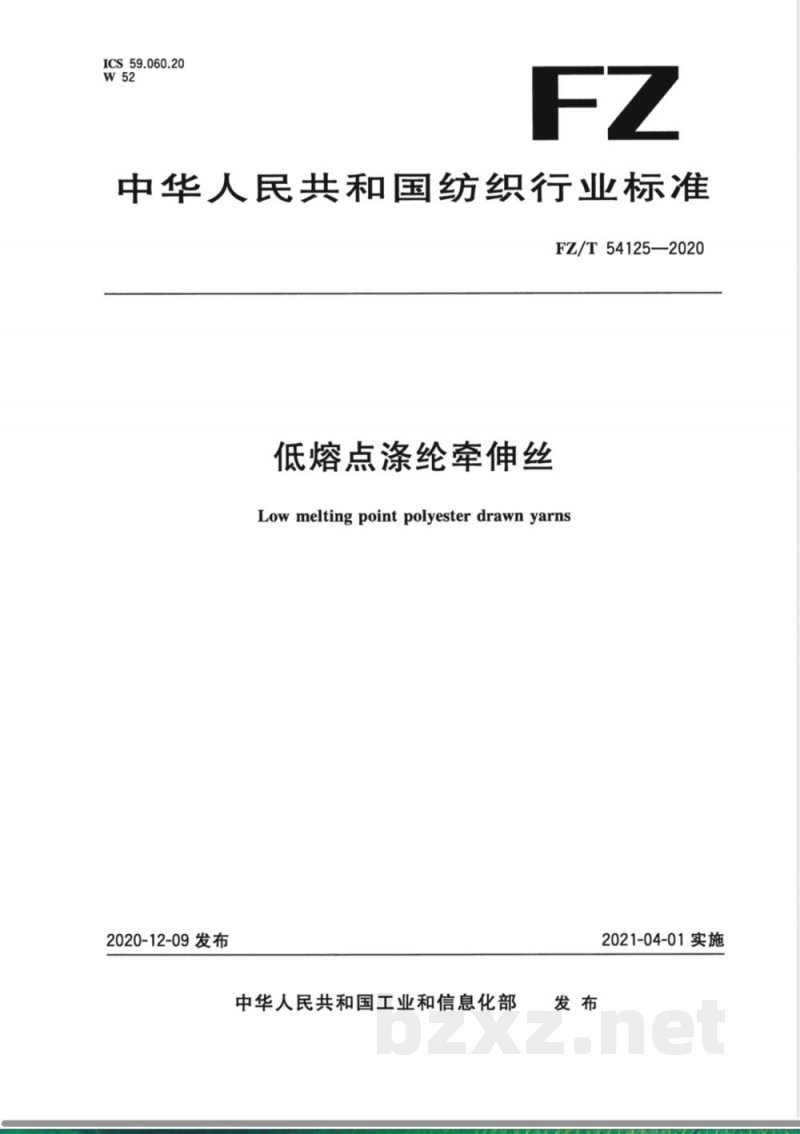

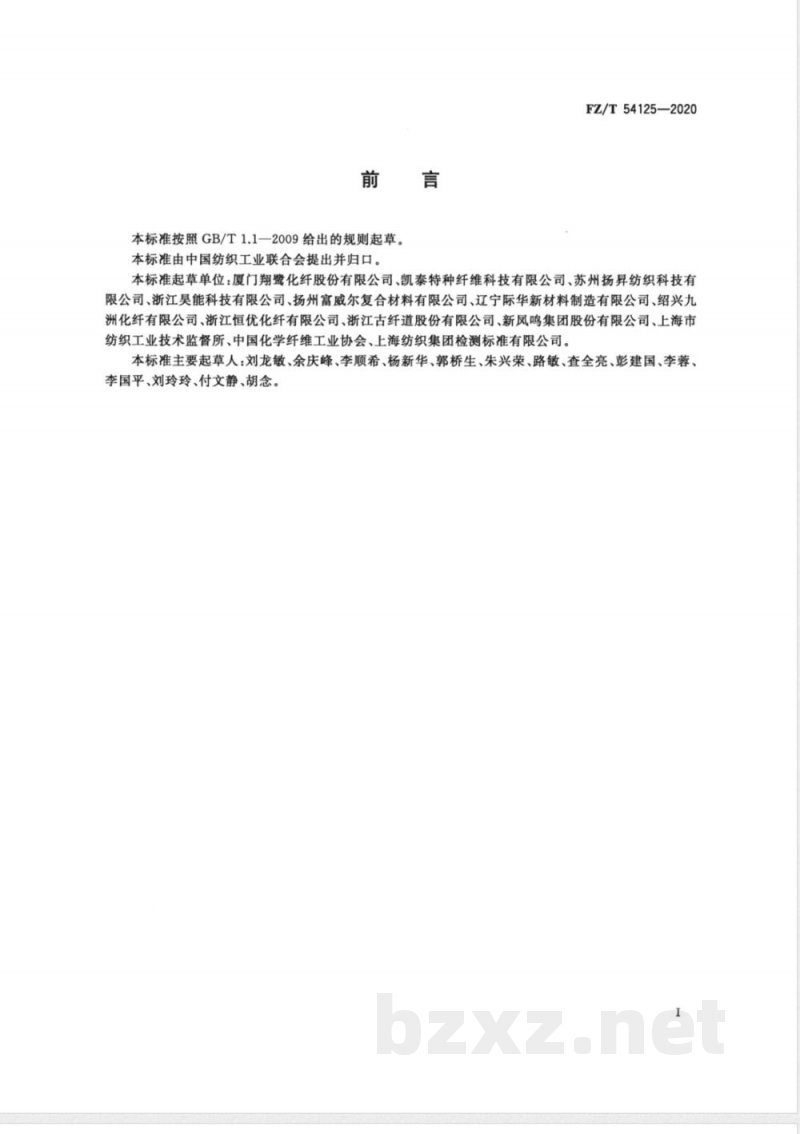

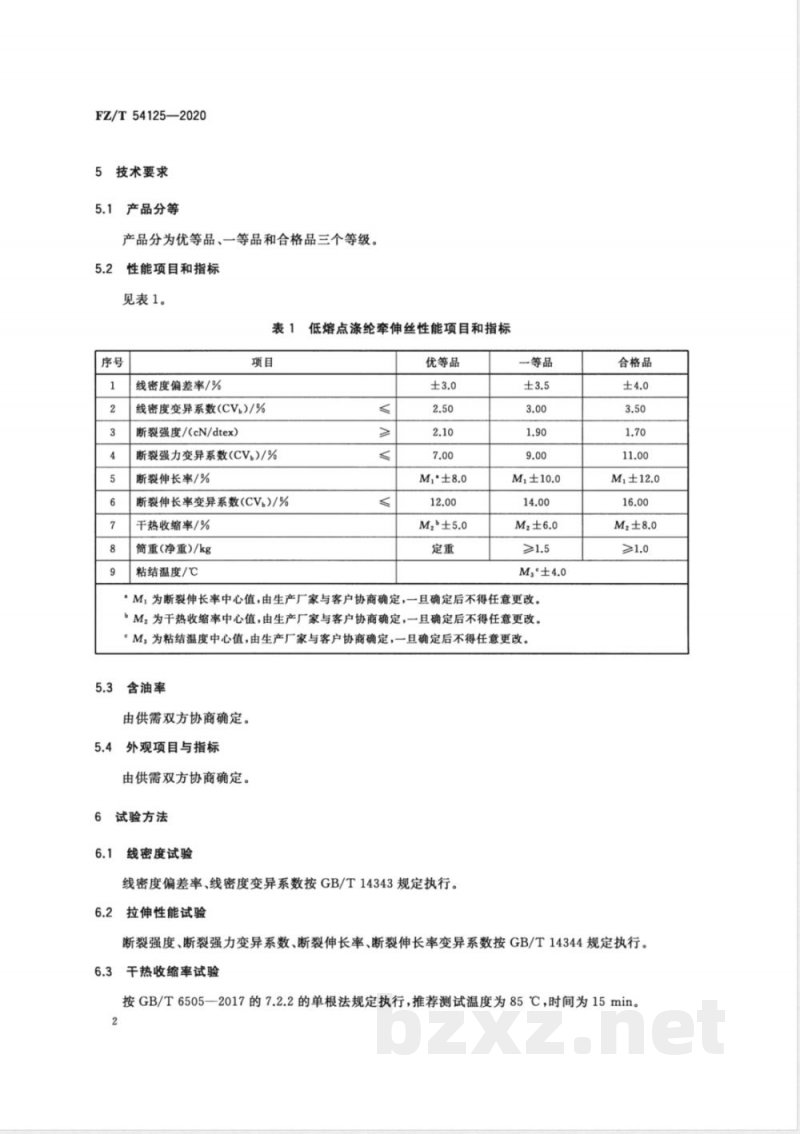

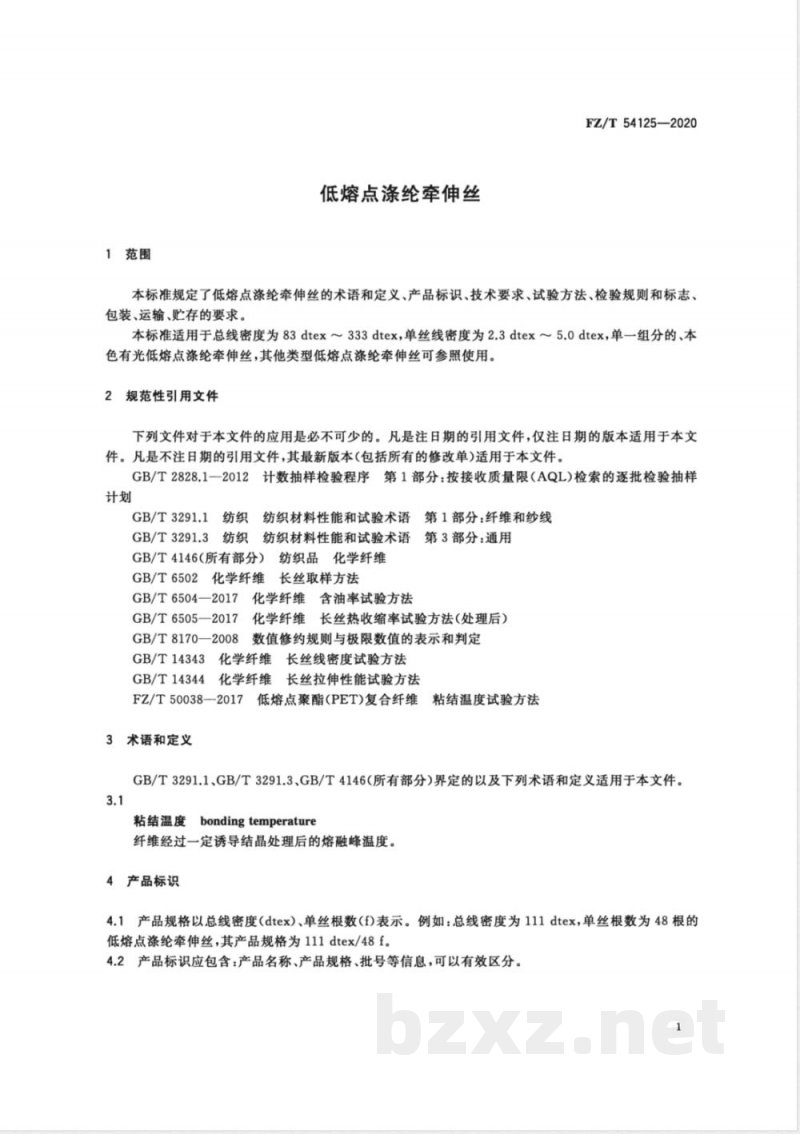

ICS 59.060.20 W52 FZ 中华人民共和国纺织行业标准 FZ/T 54125-2020 低熔点涤纶牵伸丝 Low melting point polyester drawn yarns 2020-12-09发布 中华人民共和国工业和信息化部 2021-04-01实施 发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出并归口。 本标准起草单位：厦门翔鹭化纤股份有限公司、凯泰特种纤维科技有限公司、苏州扬昇纺织科技有限公司、浙江昊能科技有限公司、扬州富威尔复合材料有限公司、辽宁际华新材料制造有限公司、绍兴九洲化纤有限公司、浙江恒优化纤有限公司、浙江古纤道股份有限公司、新凤鸣集团股份有限公司、上海市纺织工业技术监督所、中国化学纤维工业协会、上海纺织集团检测标准有限公司。 本标准主要起草人：刘龙敏、余庆峰、李顺希、杨新华、郭桥生、朱兴荣、路敏、查全亮、彭建国、李蓉、李国平、刘玲玲、付文静、胡念。 1 范围 本标准规定了低熔点涤纶牵伸丝的术语和定义、产品标识、技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。 本标准适用于总线密度为83 dtex～333 dtex、单丝线密度为2.3 dtex～5.0 dtex、单一组分的本色有光低熔点涤纶牵伸丝，其他类型产品可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146（所有部分）纺织品 化学纤维 GB/T 6502 化学纤维 长丝取样方法 GB/T 6504-2017 化学纤维 含油率试验方法 GB/T 6505-2017 化学纤维 长丝热收缩率试验方法（处理后） GB/T 8170-2008 数值修约规则与极限数值的表示和判定 GB/T 14343 化学纤维长丝线密度试验方法 GB/T 14344 化学纤维长丝拉伸性能试验方法 FZ/T 50038-2017 低熔点聚酯（PET）复合纤维粘结温度试验方法 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146界定的术语及下列定义适用于本文件。 3.1 粘结温度 bonding temperature 纤维经过一定诱导结晶处理后的熔融峰温度。 4 产品标识 4.1 产品规格以总线密度（dtex）和单丝根数（f）表示。例如111 dtex/48 f。 4.2 产品标识应包含产品名称、规格、批号等信息，以便区分。 5 技术要求 5.1 产品分为优等品、一等品和合格品三个等级。 5.2 性能项目和指标见表1： 线密度偏差率：优等品±3.0%，一等品±3.5%，合格品±4.0% 线密度变异系数：优等品≤2.50%，一等品≤3.00%，合格品≤3.50% 断裂强度：优等品≥2.10 cN/dtex，一等品≥1.90 cN/dtex，合格品≥1.70 cN/dtex 断裂强力变异系数：优等品≤7.00%，一等品≤9.00%，合格品≤11.00% 断裂伸长率：优等品M±8.0%，一等品M±10.0%，合格品M±12.0% 断裂伸长率变异系数：优等品≤12.00%，一等品≤14.00%，合格品≤16.00% 干热收缩率：优等品M₂±5.0%，一等品M₂±6.0%，合格品M₂±8.0% 粘结温度：优等品M₃±4.0%，一等品M₃±6.0%，合格品M₃±8.0% 筒重：定重 注：M、M₂、M₃分别为断裂伸长率、干热收缩率及粘结温度中心值，由供需双方协商确定。 5.3 含油率由供需双方协商确定。 5.4 外观项目与指标由供需双方协商确定。 6 试验方法 6.1 线密度试验按GB/T 14343规定执行。 6.2 拉伸性能试验按GB/T 14344规定执行。
