【其他行业标准】 低延伸夹芯绳索

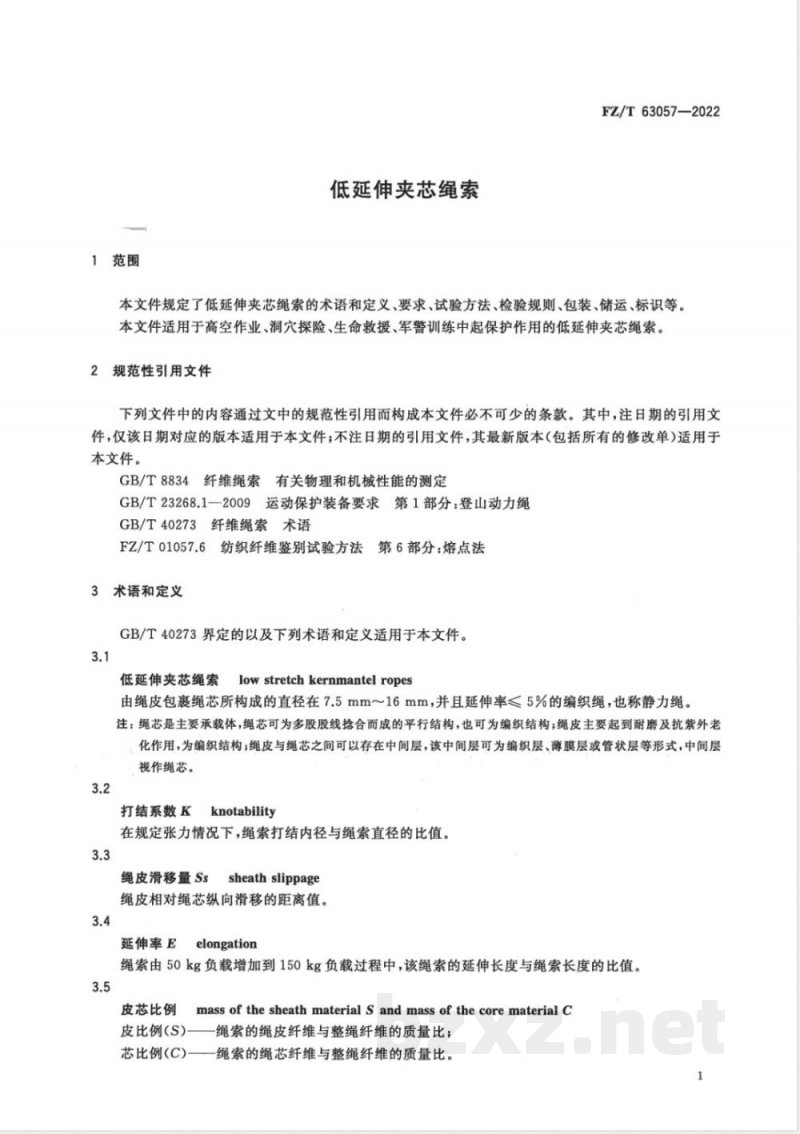

ICS 59.080.50 CCS W58 FZ 中华人民共和国纺织行业标准 FZ/T 63057—2022 低延伸夹芯绳索 Low stretch kernmantel ropes 2022-04-08发布 2022-10-01实施 中华人民共和国工业和信息化部 发布 中国标准出版社 出版 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由中国纺织工业联合会提出。 本文件由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。 本文件起草单位：鲁普耐特集团有限公司、青岛华凯海洋科技有限公司、江苏省特种安全防护产品质量监督检验中心、湖南鑫海股份有限公司、山东鲁普科技有限公司、中国产业用纺织品行业协会。 本文件主要起草人：沈明、黄涛、刘鹏、刘瑞强、钱辉、刘洋、姜润喜、黄景莹、刘东明。 1 范围 本文件规定了低延伸夹芯绳索的术语和定义、要求、试验方法、检验规则、包装、储运及标识等内容。 本文件适用于高空作业、洞穴探险、生命救援、军警训练等具有保护作用的低延伸夹芯绳索。 2 规范性引用文件 下列文件中的内容通过文中规范性引用而构成本文件必不可少的条款。凡注日期的引用文件，仅该日期对应版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 8834 纤维绳索有关物理和机械性能的测定 GB/T 23268.1—2009 运动保护装备要求 第1部分：登山动力绳 GB/T 40273 纤维绳索术语 FZ/T 01057.6 纺织纤维鉴别试验方法 第6部分：熔点法 3 术语和定义 GB/T 40273界定的以及下列术语和定义适用于本文件。 3.1 低延伸夹芯绳索 由绳皮包裹绳芯构成的编织绳，直径7.5mm～16mm，延伸率小于5%，也称静力绳。 注：绳芯为主要承载体，可为多股捻线平行结构或编织结构；绳皮为编织结构，起耐磨及抗紫外老化作用；绳皮与绳芯之间可存在中间层（编织层、薄膜层或管状层等），中间层视作绳芯。 3.2 打结系数K（knotability） 在规定张力条件下，绳索打结内径与绳索直径的比值。 3.3 绳皮滑移量Ss（sheath slippage） 绳皮相对于绳芯纵向滑移的距离值。 3.4 延伸率E（elongation） 绳索在50kg负载增加至150kg负载过程中，绳索伸长量与原始长度的比值。 3.5 皮芯比例 绳索中绳皮纤维与整绳纤维质量比为皮比例S，绳芯纤维与整绳纤维质量比为芯比例C。 4 要求 4.1 原材料 绳芯与绳皮所用原材料为合成纤维，按FZ/T 01057.6测试，熔点应大于195℃。 4.2 结构 低延伸夹芯绳索应为夹芯结构。外皮为编织结构（通常为32编或48编，也可采用其他编数）；夹芯可为3股捻线结构或编织结构等。 4.3 绳索直径偏差d 直径偏差应符合表1规定。 表1 直径偏差要求 标称直径7.5mm：0≤d≤+0.2 标称直径7.6mm：-0.1≤d≤+0.2 标称直径7.7～15.8mm：-0.2≤d≤+0.2 标称直径15.9mm：-0.2≤d≤+0.1 标称直径16.0mm：-0.2≤d≤0 4.4 打结系数K 打结系数K < 1.5。 4.5 绳皮滑移量Ss 绳皮滑移量应符合表2规定，其中D为实测直径。 D≤8.5mm：按规定限值控制 8.512.0mm：按规定限值控制 4.6 延伸率E 延伸率E < 5%。 4.7 皮芯比例 皮芯比例应符合表3规定，其中D为实测直径。 D≤9.5mm：S≥40% D>9.5mm：S≥(4D-4)/D²×100 4.8 断裂强力 断裂强力应符合表4规定，其中D为实测直径。
