【其他行业标准】 特种工业用股线 物理机械性能试验方法

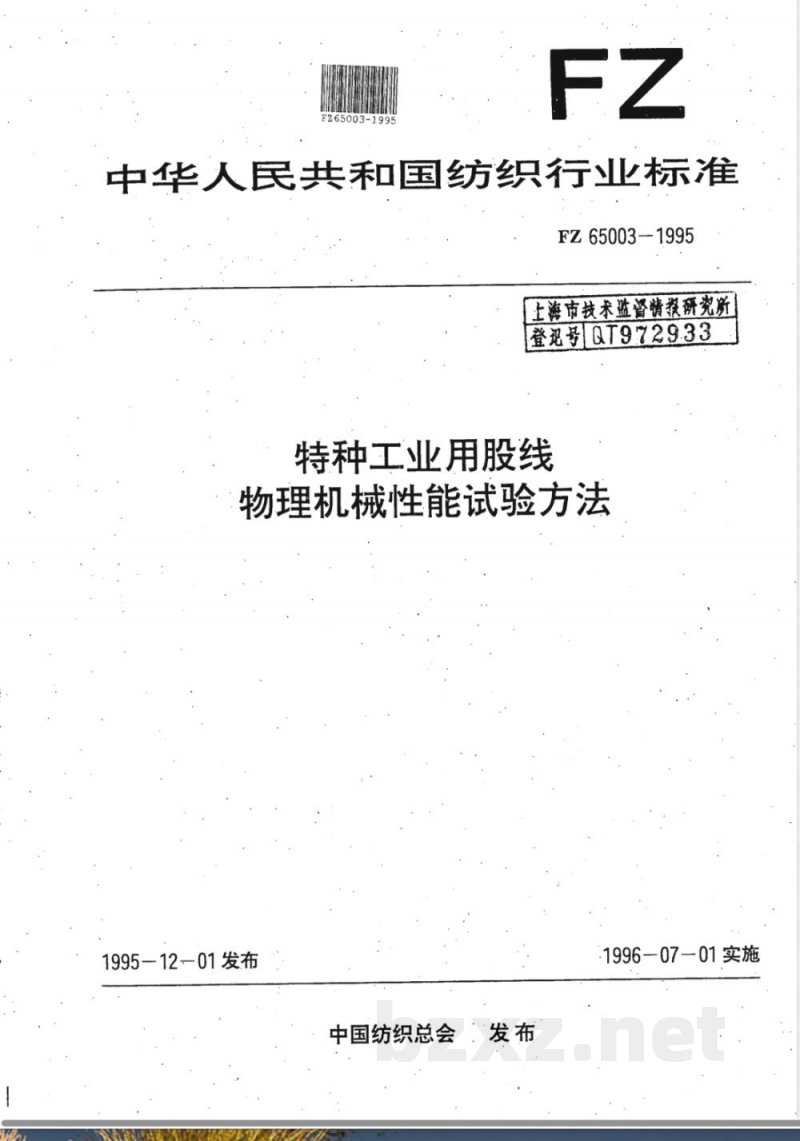

中华人民共和国纺织行业标准
FZ65003-1995
上海市技术监督情投研究所
登设号QT9729.33
特种工业用股线
物理机械性能试验方法
1995—12—01发布
中国纺织总会：发布
:1996-07—01实施

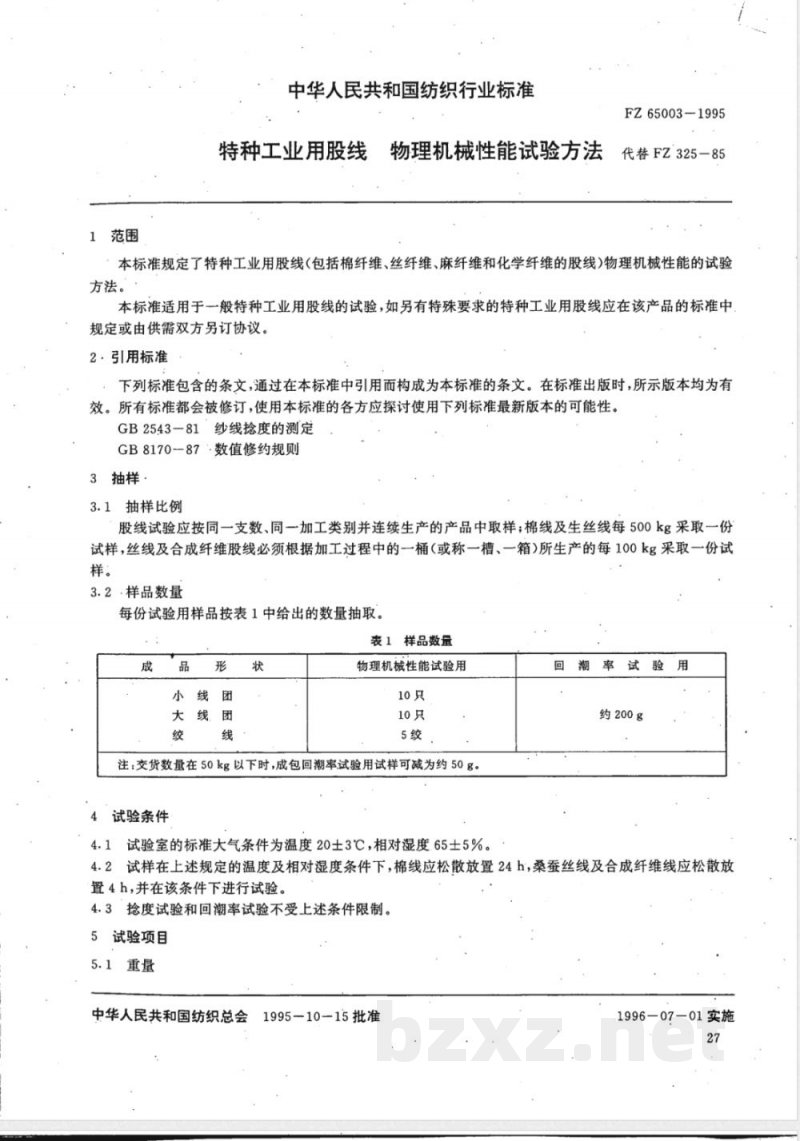

中华人民共和国纺织行业标准
特种工业用股线
物理机械性能试验方法
FZ65003-1995
代替FZ325-85
本标准规定了特种工业用股线（包括棉纤维、丝纤维、麻纤维和化学纤维的股线)物理机械性能的试验方法。
本标准适用于一般特种工业用股线的试验，如另有特殊要求的特种工业用股线应在该产品的标准中规定或由供需双方另订协议。
2·引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2543-81纱线抢度的测定
GB8170-87·数值修约规则
3抽样
3.1抽样比例
股线试验应按同一支数、同一加工类别并连续生产的产品中取样；棉线及生丝线每500kg采取一份试样，丝线及合成纤维股线必须根据加工过程中的一桶（或称一槽、一箱）所生产的每100kg采取一份试样。下载标准就来标准下载网
3.2·样品数量
每份试验用样品按表1中给出的数量抽取。表1样品数量
小线团
大线团
物理机械性能试验用
注：交货数量在50kg以下时，成包回潮率试验用试样可减为约50g。试验条件
4.1试验室的标准大气条件为温度20土3℃，相对湿度65士5%。回
约200g
4.2试样在上述规定的温度及相对湿度条件下，棉线应松散放置24h，桑蚕丝线及合成纤维线应松散放置4h，并在该条件下进行试验。4.3抢度试验和回潮率试验不受上述条件限制。5试验项目
5.1重量
中华人民共和国纺织总会
1995-10-15批准
1996-07-01实施

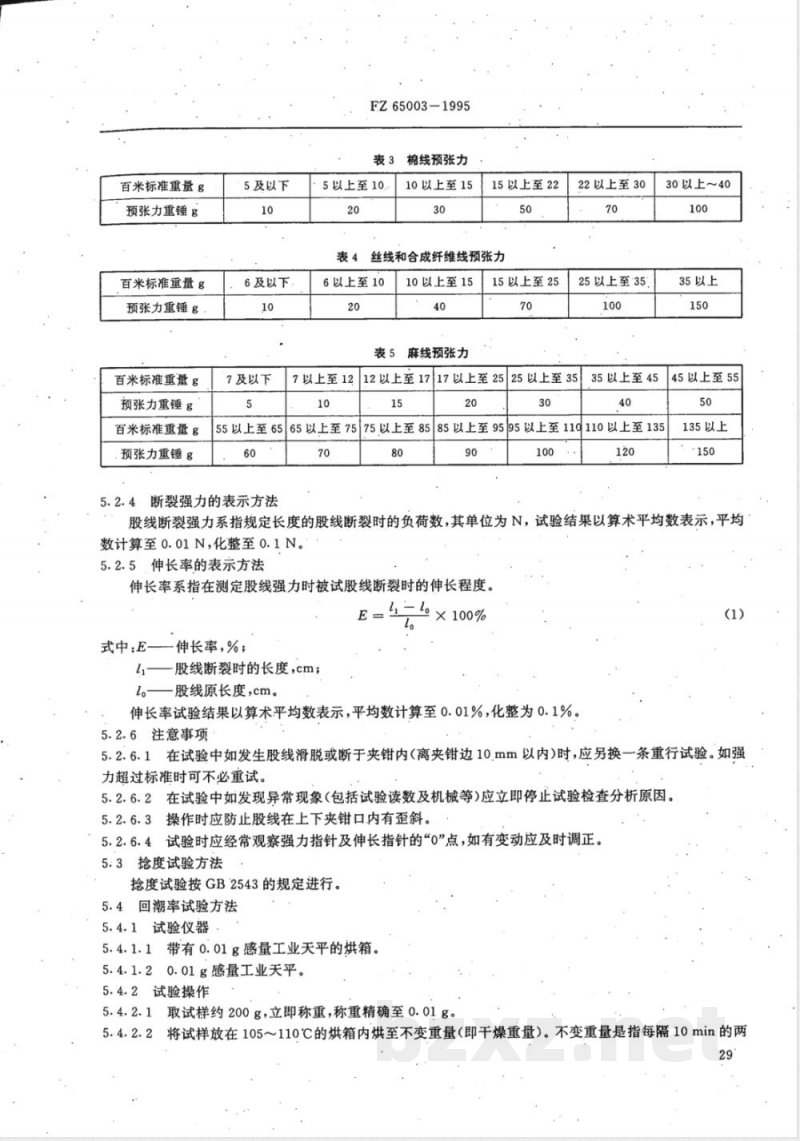

百米标准重量g
预张力重锤g
百米标准重量g
预张力重锤g
百米标准重量g
预张力重锤g
百米标准重量g
预张力重锤g
5及以下
6及以下
7及以下
55以上至65
5.2.4断裂强力的表示方法
FZ65003-1995
5以上至10.
棉线预张力
10以上至15
15以上至22
丝线和合成纤维线预张力
6以上至10
10以上至15
7以上至12
麻线预张力
15以上至25
22以上至30
25以上至：35
12以上至1717以上至2525以上至3515
35以上至45
30以上～40
35以上
45以上至55
65以上至7575以上至8585以上至9595以上至11110以上至13570
135以上
股线断裂强力系指规定长度的股线断裂时的负荷数，其单位为N，试验结果以算术平均数表示，平均数计算至0.01N，化整至0.1N。
5.2.5，伸长率的表示方法
伸长率系指在测定股线强力时被试股线断裂时的伸长程度。E：
式中：E一伸长率，%；
li—股线断裂时的长度，cm;
。—股线原长度，cm。
伸长率试验结果以算术平均数表示，平均数计算至0.01%，化整为0.1%，5.2.6注意事项
在试验中如发生股线滑脱或断于夹钳内（离夹钳边10.mm以内）时，应另换一条重行试验。如强力超过标准时可不必重试。
5.2.6.2在试验中如发现异常现象（包括试验读数及机械等）应立即停止试验检查分析原因。操作时应防止股线在上下夹钳口内有歪斜。5.2.6.3
试验时应经常观察强力指针及伸长指针的“0”点，如有变动应及时调正。5.2.6.41
5:3抢度试验方法
捻度试验按GB2543的规定进行。5.4回潮率试验方法
5.4.1试验仪器
5.4.1.1带有0.01g感量工业天平的烘箱。5.4.1.20.01g感量工业天平。
5.4.2试验操作
5.4.2.1取试样约200g，立即称重，称重精确至0.01g。5.4.2.2
将试样放在105～110℃的烘箱内烘至不变重量（即干燥重量）。不变重量是指每隔10min的两29
中华人民共和国纺织行业标准
FZ 65004-1995
上海市技术监督情报研究所
登号QT972934
特种工业用纺织品
化学性能试验方法
1995—12—01发布
中国纺织总会
1996—07—01实施
FZ65003-1995

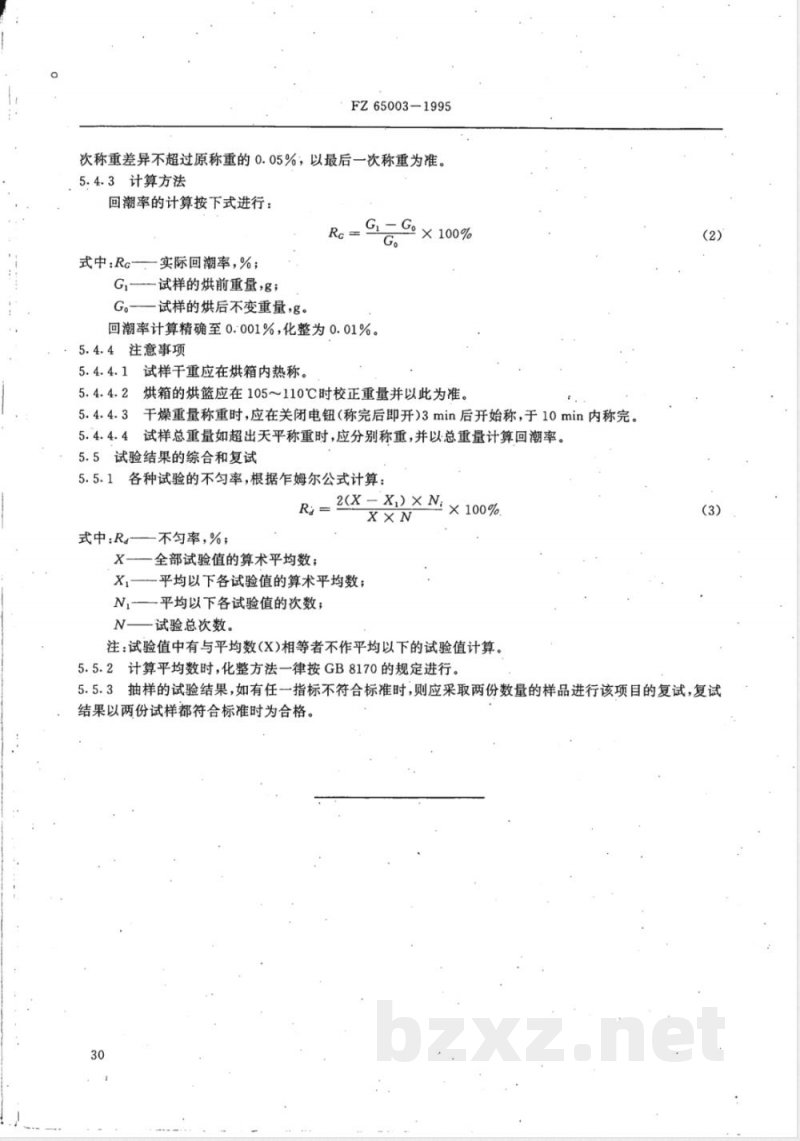

次称重差异不超过原称重的0.05%；以最后一次称重为准。5.4.3计算方法
回潮率的计算按下式进行：
一实际回潮率，%；
式中：Rc
G,—试样的烘前重量,g;
G。试样的烘后不变重量，g。
回潮率计算精确至0.001%，化整为0.01%。5.4.4注意事项
试样干重应在烘箱内热称。
×100%
烘箱的烘篮应在105～110℃时校正重量并以此为准。干燥重量称重时，应在关闭电钮（称完后即开）3min后开始称，于10min内称完。试样总重量如超出天平称重时，应分别称重，并以总重量计算回潮率。5.4.4.4
5.5试验结果的综合和复试
各种试验的不匀率，根据乍姆尔公式计算：5.5.1
式中：Ra-
一不匀率，%；
一全部试验值的算术平均数；
2(X -X,) × N;
×100%
一平均以下各试验值的算术平均数；N——平均以下各试验值的次数；N
试验总次数，
注：试验值中有与平均数(X)相等者不作平均以下的试验值计算。5.5.2计算平均数时，化整方法一律按GB8170的规定进行。(2)
5.5.3抽样的试验结果，如有任一指标不符合标准时，则应采取两份数量的样品进行该项目的复试，复试结果以两份试样都符合标准时为合格。30
5:1.1试验仪器
5.1.1.1标准圈长为1m的缕纱测长机。0.01g感量工业天平。
5.1.2试验准备
5.1.2.1缕纱测长机周长偏差为士1mm。5.1.2.2纱框转动速度为90士5r/min。FZ65003-1995
5.1.2.3股线绕取时必须通过21～28g的张力弹子或其它相应张力装置。每份试样试验20次，每次试验长度为20m。5.1.2.4
5.1.3试验操作
根据5.1.2条规定，每份试样摇取20缕。5.1.3.1
重量测定，将摇好的20缕股线逐缕称重，称重精确至0.01g。干燥重量测定，将摇好的20缕股线称重，称重精确至0.01g（以计算重量或支数不匀率），并以20缕股线按本标准5.4回潮率试验方法烘至干燥，称得20缕股线的干燥总重量。5.1.4重量的表示方法
5.1.4.1＇股线的重量以100m重量或100m干燥重量表示。5.1.4.2重量计算至0.01g，化整为0.1g。5.2断裂强力及伸长率
.5.2.1试验仪器
具有伸长测定装置的单线强力试验机。5.2.2试验方法
5.2.2.1.强力机的使用范围应为全刻度的20～80%。5.2.2.2·强力指针及伸长指针均应指在“0”点。5.2.2.3下夹钳未受载荷时的下降速度：a)棉线
b)桑蚕丝线
c)合成纤维线
d)麻线
500mm/min;
250mm/min；
250mm/min；
500mm/min。
强力机上下夹钳间距离及试验次数由表2中给出。5.2.2.45
各类股线的预张力重锤由表3、4、5中给出。5.2.2.5：
5.2.3试验操作
开始试验时，首先放下夹持器，固定上夹钳，将股线一端(股线应从线团的纵向引出)嵌进上夹钳内，紧上夹钳，再将股线另一端嵌进下夹钳，加上规定的预张力重锤，使股线由于重力作用稍稍下降而垂直，再放松夹持器拧紧下夹钳，移去重锤进行试验，直到股线断裂，读取其强力数。如需了解伸长率则应同时记录其伸长率。断裂强力和伸长率应读至刻度盘和标尺的最小刻度。表2强力机夹距及试验次数
桑蚕丝线
合成纤维线
上下夹钳间距离
本标准根据GB/T1.11993《标准化工作导则标准编写的基本规定》和GB1.3—1987《标准化工作导则产品标准编写规定》进行编写。本标准在FZ325一85的基础上进行修订。本标准中的所有计量单位都采用法定计量单位。对FZ325一85标准主要修订内容如下：试验结果的计算：
对FZ325一85平均数的化整方法按四舍五入法修订后按GB8170执行。本标准从1996年7月1日起实施。本标准从生效之日起，同时代替FZ325-85。本标准由中国纺织总会提出，上海纺织标准计量研究所归口。本标准起草单位：四川省海蓉绸厂本标准协助起草单位：上海申达（集团）有限公司本标推主要起草人：王幼宁王岩松26
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
