【其他行业标准】 特种工业用绳带 物理机械性能试验方法

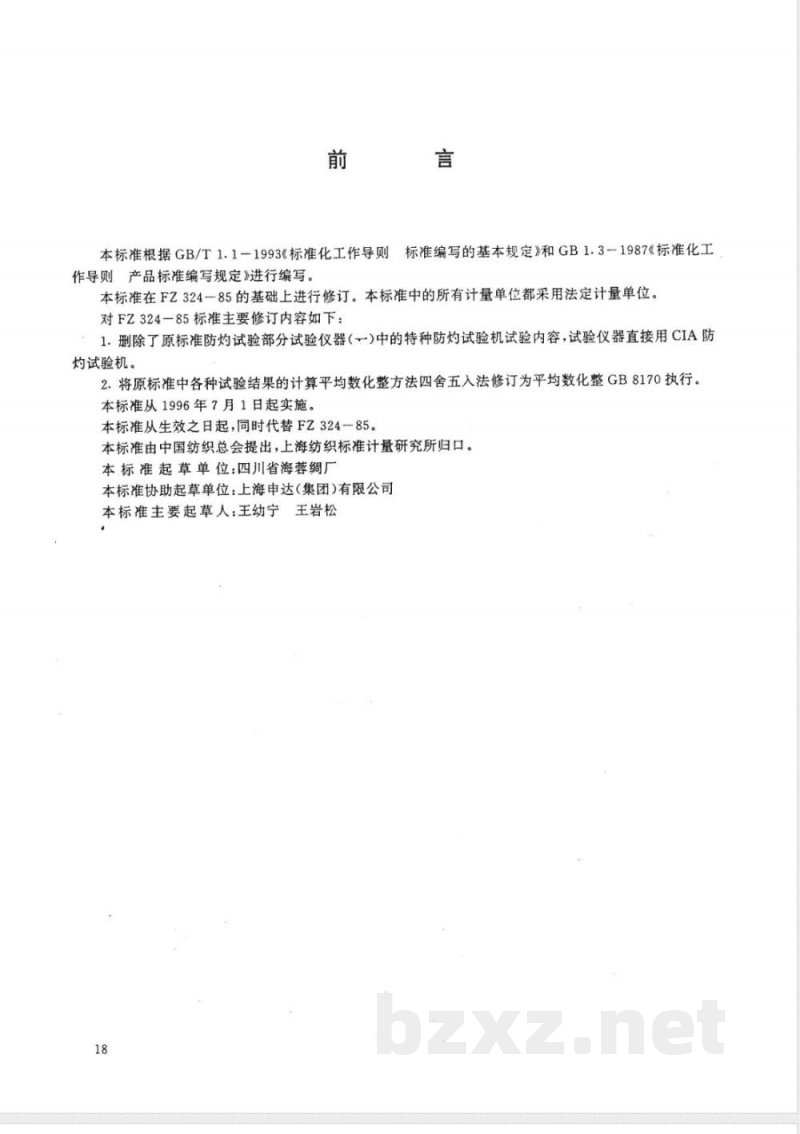

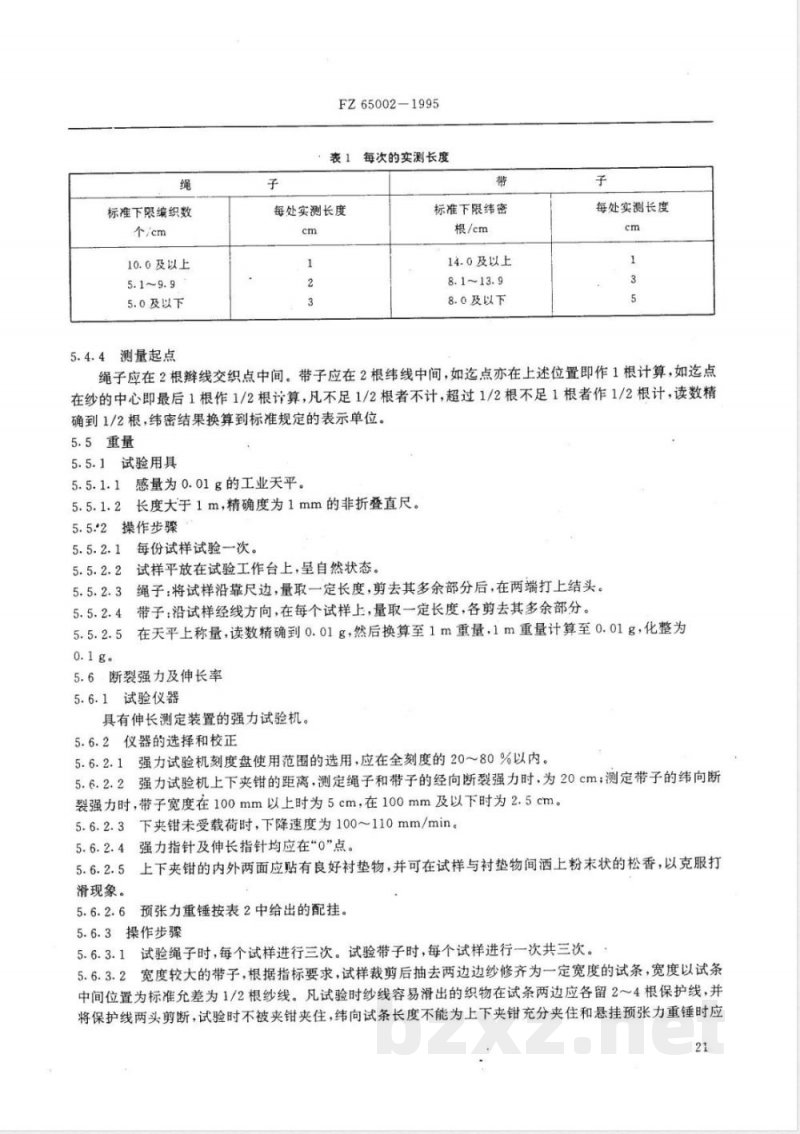

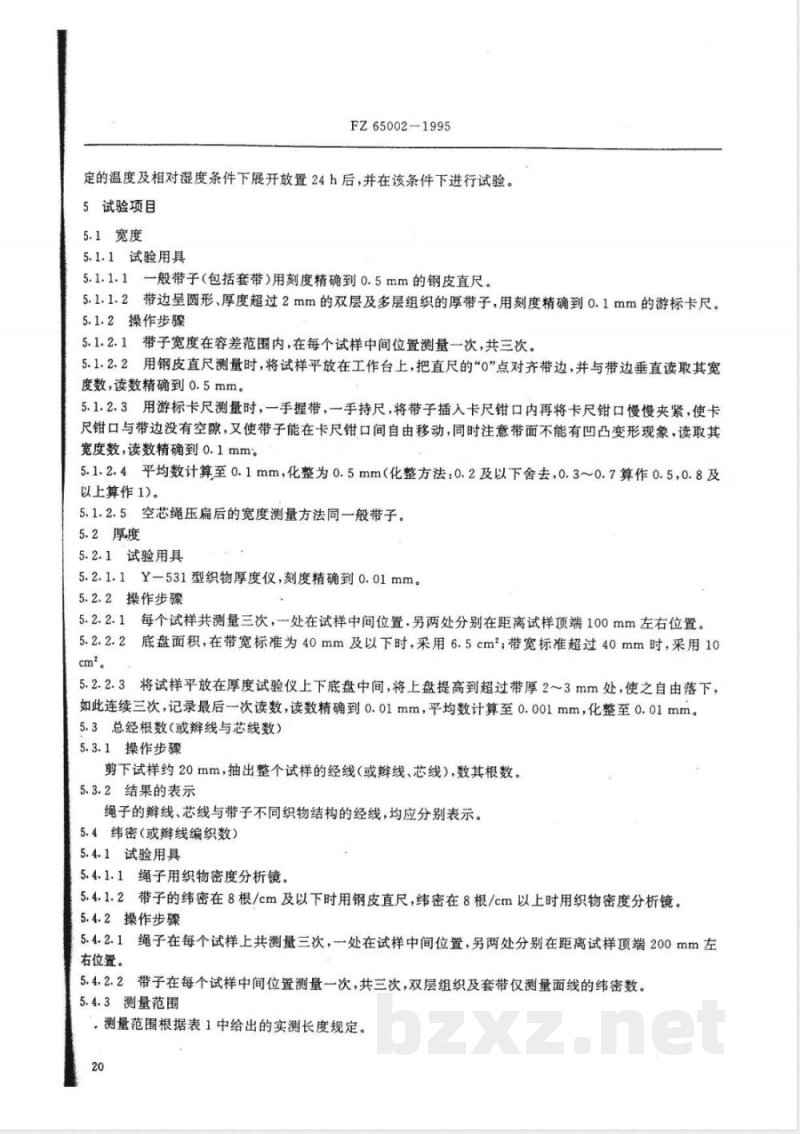

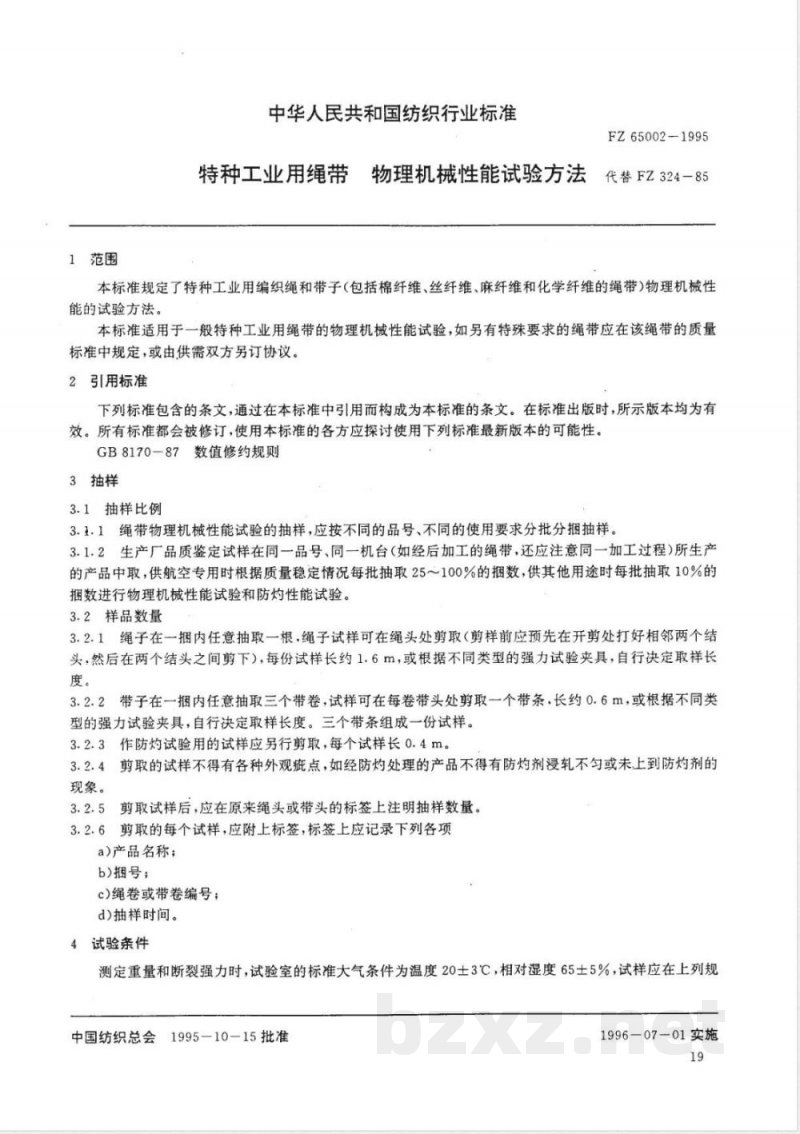

中华人民共和国纺织行业标准 FZ 65002-1995 特种工业用绳带 物理机械性能试验方法（代替FZ 324-85） 1995-12-01发布 1996-07-01实施 中国纺织总会发布 前言 本标准根据GB/T 1.1-1993《标准化工作导则 标准编写的基本规定》和GB 1.3-1987《标准化工作导则 产品标准编写规定》进行编写。本标准在FZ 324-85基础上修订而成。 本标准采用法定计量单位。 主要修订内容包括：删除原防灼试验中部分试验仪器内容，试验仪器统一采用CIA防灼试验机；将试验结果平均数化整方法由四舍五入法改为按GB 8170执行。 本标准自1996年7月1日起实施，自实施之日起代替FZ 324-85。 本标准由中国纺织总会提出，上海纺织标准计量研究所归口。 起草单位：四川省海蓉绸厂。 协助起草单位：上海申达（集团）有限公司。 主要起草人：王幼宁、王岩松。 1 范围 本标准规定了特种工业用编织绳和带子（包括棉纤维、丝纤维、麻纤维和化学纤维绳带）物理机械性能的试验方法。 本标准适用于一般特种工业用绳带的物理机械性能试验。如有特殊要求，应在产品标准中另行规定或由供需双方协议确定。 2 引用标准 下列标准所包含的条文通过引用而构成本标准条文。所有引用标准均以有效版本为准。 GB 8170-87 数值修约规则 3 抽样 3.1 抽样比例 3.1.1 绳带物理机械性能试验应按品号、用途及批次分批分捆抽样。 3.1.2 生产厂质量鉴定试样应在同一品号、同一机台或同一加工过程产品中抽取。航空专用产品按批量抽取25%～100%捆数，其他用途产品按批量抽取10%捆数进行试验。 3.2 样品数量 3.2.1 绳子试样：每捆任取一根，在绳头处剪取，长度约1.6m或按夹具要求确定。 3.2.2 带子试样：每捆任取三个带卷，每卷剪取一条带样，长度约0.6m，三条组成一份试样。 3.2.3 防灼试验试样：单独剪取，每个试样长0.4m。 3.2.4 试样不得含外观疵点，经防灼处理产品不得存在浸轧不匀或未上防灼剂现象。 3.2.5 抽样后应在原标签注明抽样数量。 3.2.6 每个试样应附标签，标明产品名称、捆号、卷号及抽样时间。 4 试验条件 测定重量和断裂强力时，试验室标准大气条件为温度20±3℃、相对湿度65±5%。试样应在该条件下放置24h后进行试验。 5 试验项目 5.1 宽度 5.1.1 试验用具 一般带子使用分度值0.5mm钢皮直尺；厚带子使用分度值0.1mm游标卡尺。 5.1.2 操作步骤 5.1.2.1 每个试样在中间位置测量一次，共三次。 5.1.2.2 使用钢皮直尺时，读取精确至0.5mm。 5.1.2.3 使用游标卡尺时，应保证钳口贴合带边且带子无变形，读取精确至0.1mm。 5.1.2.4 平均值计算至0.1mm，化整为0.5mm（0.2以下舍去，0.3～0.7为0.5，0.8及以上为1）。 5.1.2.5 空芯绳压扁后的宽度测量方法同带子。 5.2 厚度 5.2.1 试验用具 采用Y-531型织物厚度仪，精度0.01mm。 5.2.2 操作步骤 5.2.2.1 每个试样测量三次，一次在中间，两次在距端部约100mm处。 5.2.2.2 底盘面积按带宽确定：带宽≤40mm时采用6.5cm²；带宽超过40mm时按标准规定执行。
