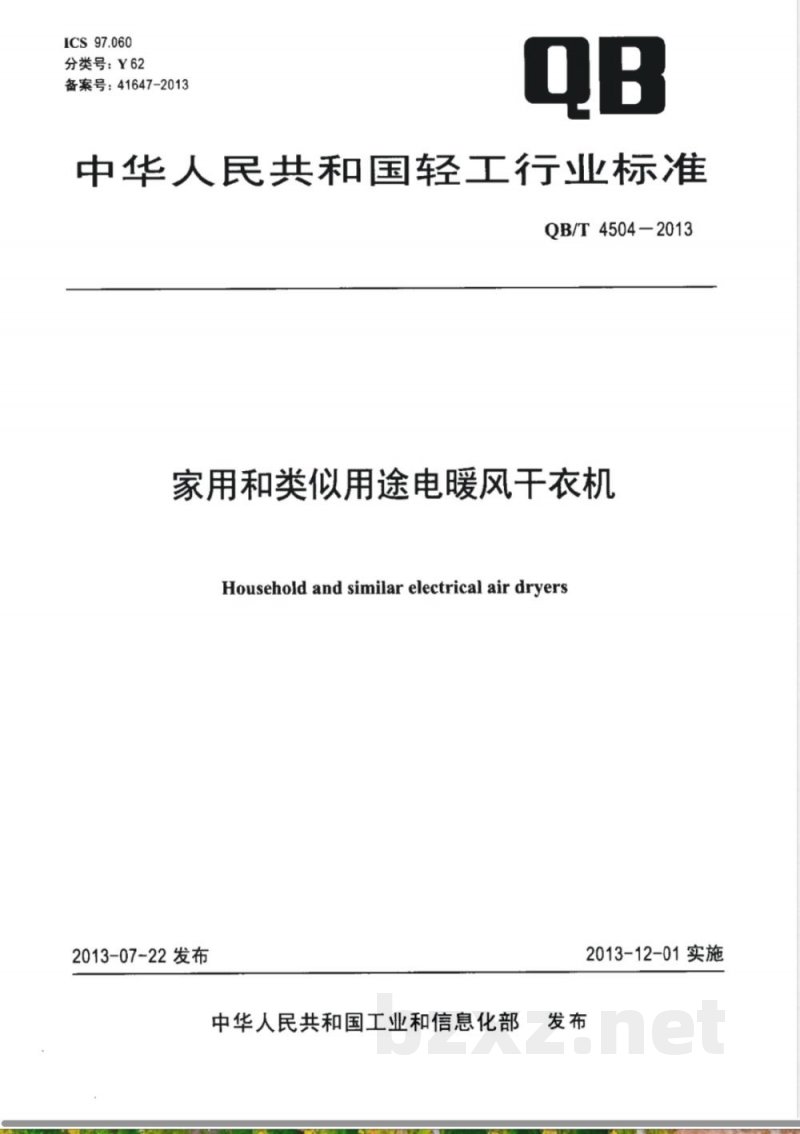

【其他行业标准】 家用和类似用途电暖风干衣机

ICS97.060
分类号：Y62
备案号：41647-2013
中华人民共和国轻工行业标准
QB/T 4504-2013
家用和类似用途电暖风干衣机
Household and similar electrical air dryers2013-07-22发布
中华人民共和国工业和信息化部2013-12-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4504-2013
本标准参加起草单位：中国家用电器研究院、佛山市顺德区质量技术监督标准与编码所、中山市天骏电器有限公司、佛山市顺德区美美创新电器有限公司、格力电器（中山）小家电制造有限公司、广州威凯检测技术有限公司。
本标准主要起草人：鲁建国、朱焰、李健、邱景志、廖泓斌、徐远水、刘琰。I

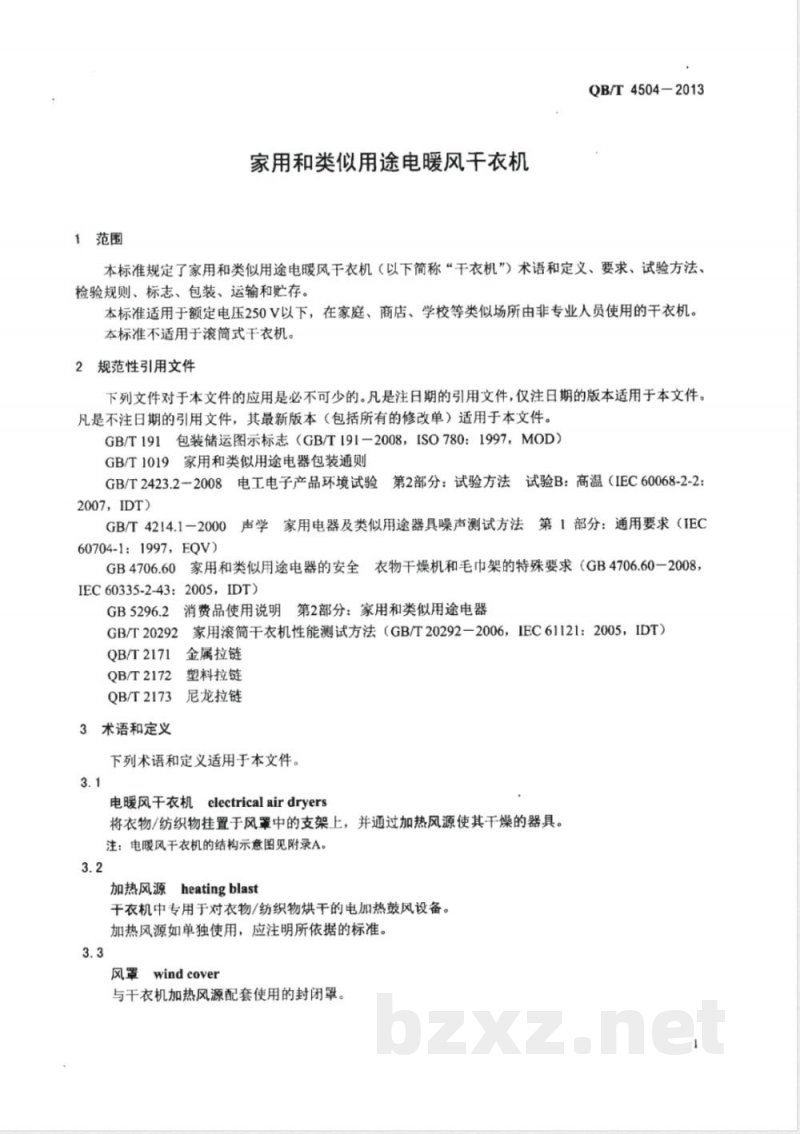

1范围
家用和类似用途电暖风干衣机
QB/T4504-2013
本标准规定了家用和类似用途电暖风干衣机（以下简称“干衣机”）术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存本标准适用于额定电压250V以下，在家庭、商店、学校等类似场所由非专业人员使用的干衣机。本标准不适用于滚筒式干衣机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志（GB/T191-2008，[SO780：1997，MOD）GB/T191
GB/T1019家用和类似用途电器包装通则GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2：2007，IDT)
GB/T4214.1一2000声学家用电器及类似用途器具噪声测试方法第1部分：通用要求（IEC60704-1：1997，EQV)
家用和类似用途电器的安全衣物干燥机和毛巾架的特殊要求（GB4706.60-2008，GB4706.60
IEC60335-2-43:2005，IDT)
GB5296.2消费品使用说明第2部分：家用和类似用途电器家用滚筒干衣机性能测试方法（GB/T20292-2006，IEC61121：2005，IDT）GB/T20292
金属拉链
QB/T21713
QB/T2172
塑料拉链
QB/T2173尼龙拉链
3术语和定义
下列术语和定义适用于本文件。3.1
Lelectrical airdryers
电暖风干衣机
将衣物/纺织物挂置于风罩中的支架上，并通过加热风源使其干燥的器具。注：电暖风干衣机的结构示意图见附录A。3.2
原heatingblast
加热风源
干衣机中专用于对衣物/纺织物烘干的电加热鼓风设备。加热风源如单独使用，应注明所依据的标准。3.3
风罩windcover
与干衣机加热风源配套使用的封闭罩。QB/T4504-2013

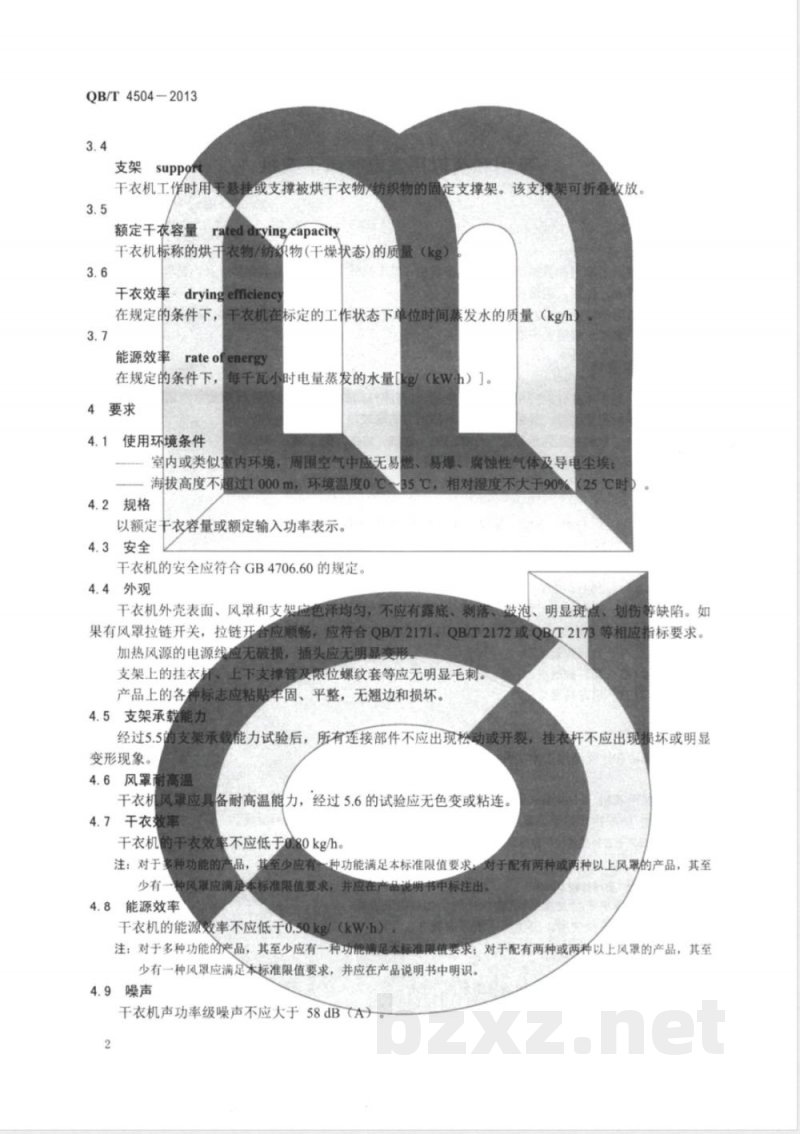

支架suppon
干衣机工作时用于悬挂或支撑被烘干衣物/纺织物的固定支撑架。该支撑架可折叠收放。3.5
额定干衣容量rateddryingcapacity干衣机标称的烘干衣物/纺织物（干燥状态）的质量（kg）3.6
干衣效率dryingefficiency
在规定的条件下，
千衣机在标定的工作状态下单位时间蒸发水的质量（kg/h）rateof energy
能源效率
在规定的条件下，每千瓦小时电量蒸发的水量[kg（kWh）]。4要求
4.1使用环境条件
室内或类似室内环境，周围空气中应无易燃、易爆、腐蚀性气体及导电尘埃：海拔高度不超过1000m，环境温度0℃4.2规格
以额定干衣容量或额定输入功率表示。4.3
干衣机的安全应符合GB4706.60的规定。4.4外观wwW.bzxz.Net
35℃，相对湿度不大于90%（25℃时）干衣机外壳表面、风罩和支架应色泽均匀，不应有露底、剥落、鼓泡、明显斑点、划伤等缺陷。如果有风罩拉链开关，拉链开合应顺畅，应符合QB/T2171、QB/T2172或QB/T2173等相应指标要求。加热风源的电源线应无破损，插头应无明显变形支架上的挂衣杆、上下支撑管及限位螺纹套等应无明显毛刺。产品上的各
中标志应粘贴牢固、平整，无翘边和损坏。4.5支架承载能力
经过5.5的支架承载能力试验后，所有连接部件不应出现松动或开裂，挂衣杆不应出现损坏或明显变形现象。
4.6风罩耐高温
干衣机风罩应具备耐高温能力，经过5.6的试验应无色变或粘连。4.7干衣效率
干衣机的干衣效率不应低于0.80kg/h。注：对于多种功能的产品，
种风罩应满足
4.8能源效率
一种功能满足本标准限值要求
至少应有
标准限值要求，并应在产
对于配有两种或两种以上风罩的产品，其至说明书中标注出。
干衣机的能源效率不应低于0.50kg/（kWh）注：对于多种功能的产品，其至少应有一种功能满足本标准限值要求：对于配有两种或两种以上风罩的产品，其至少有一种风罩应满足本标准限值要求，并应在产品说明书中明识。4.9噪声
干衣机声功率级噪声不应大于58dB（A）2
4.10支架装配质量
可拆装式支架经过5.5试验后，应仍能正常使用。5要求
QB/T4504-2013
5.1试验条件
试验应在无外界强电磁场干扰和有害气体的环境下进行，被测样机按使用说明书要求放置；试验在无明显空气对流且环境温度在（23土2）℃的场所进行；相对湿度：
电源电压：
（50±10）
（220±2
电源频率：
（50±1）
仪器仪表的精度
电压表：0.5级：
单相电能表：1.0级：
温度表：±0.5℃：
声级计：1.5级；
计时器：5s；
合秤：感量5g
5.3试验负载
使用符合GB/T20292附录B要求的棉质毛巾作为试验负载。5.45
视检和手动检查。
5.5支架承载能力
将3倍额定干衣容量的试验负载均匀挂在干衣机的挂衣杆上，放于（60±2）℃的环境中2h。5.6风罩耐高温
严酷等级为：温度（85±2）℃，持续时间16h，试验按GB/T2423.2-2008试验Bb的规定进行。5.7干衣效率
量称量干燥试验负载，将干燥试验负载浸泡于自来水中20min之后，放置脱水机5.7.1按额定容
中脱水，将负载含水率调整至（70土2）%范围内，并称重。5.7.2将调整好的试验负载按使用说明要求放置在干衣机中的支架上，带有功率调整的器具，按制造企业要求调整功率或程序档位。5.7.2启动试验样机，并开始计时，待干衣机工作2h时结束试验，取出试验负载称重。5.7.3
计算干衣效率。
按公式（1）
式中：
干衣效率，单位为千克每小时（kg/h）试验前的试验负载质量，单位为千克（kg）；试验后的试验负载质量，单位为千克（kg）：试验所用时间，单位为小时（h）每台样机共进行3次试验，取3次试验的算术平均值作为该机的干衣效率5.8能源效率
根据4.8要求进行试验，测量试验全过程样机的用电量，按公式（2）计算能源效率。...(1)
QB/T4504-2013
式中：
能源效率，单位为千克每千瓦小时[kg/（kW·h）]；试验前的试验负载质量，单位为千克（kg）；......-.
试验后的试验负载质量，单位为于克（kg）：试验全过程样机所消耗电量，单位为千瓦小时(kW-h）。每台样机共进行3次试验，取3次试验的算术平均值作为该机的能源效率。5.9噪声
使用符合GB/T4214.1-2000要求的半消声室测试。仪器设备应符合GB/T4214.1一2000相关要求。试验前，样机应空载运行2h。
·（2）
按GB/T4214.1一2000中6.5.1放置测试样品，待样机平稳运行10min后，不放置试验负载，干衣机在额定状态下运行稳定后测量。按GB/T4214.1一2000中7.1.1测量1、2、3、4点，四点的声压级噪声值。进行3次测试，最终结果为测量值根据GB/T4214.1一2000中7.4.1计算对数平均值。根据GB/T4214.1一2000第8章的要求计算声功率级噪声值。5.10支架装配质量
按使用说明书要求将支架安装成使用状态，然后拆成交货状态，拆、装各50次后，检查支架连接部件是否出现松动或开裂现象，挂衣杆是否出现损坏或明显变形现象。6试验方法
6.1出厂检验
6.1.1干衣机应经制造企业检验部门检验合格，并附检验合格证后方可出厂。6.1.2出厂检验必检项目见表1中第1、2、3、11项。表1
检验项目及其不合格分类
检验项目
泄漏电流
电气强度
输入功率
支架承载能力
风睾耐高温
干衣效率
能源效率
支架装配质量
标志、包装
7.1、7.2
试验方法
GB4706.60
不合格分类
QB/T4504-2013
6.1.3在检验中如出现A类不合格项，则判该批不合格；若出现B、C类不合格项，可在该批中进行加倍抽样对不合格项进行检验。若仍出现不合格项，则判该批产品不合格。6.2型式检验
6.2.1型式检验在下列情况之·时进行：a）新产品或老产品转厂生产的试制鉴定：b)
正式生产后，如设计、材料、工艺、设备、结构等有较大改变可能影响产品性能时；产品停产1年以上再恢复生产时；产品出现严重质量事故时；
出厂检验结果与历次检验结果有较大差异时。6.2.2型式检验的检验项目为第5章、第8章中所有项目。6.2.3
型式检验的样品从出厂检验合格的产品中随机抽取，数量不应少于3台。6.2.4在检验中如出现安全要求不合格项，则判该次型式检验不合格；若出现其他不合格项，可进行加倍抽样对不合格项进行检验，若仍出现不合格项，则判该次型式检验不合格。7标志、包装、运输和贮存
7.1标志
7.1.1产品标志
于衣机主机上应有持久耐用的铭牌、警告标志。铭牌内容应符合GB5296.2的相关规定。7.1.2包装标志
包装箱上应有如下标志：
制造厂全称、地址、电话、邮编；a)
产品名称、型号规格；
执行标准编号：
制造日期或批号；
额定电压（V）：
额定频率（Hz）：
体积（长×宽×高）：
质量（kg）：
应有符合GB/T191要求的“怕雨”、“易碎物品”、“堆码层数极限”等包装储运图示标志。i）
7.1.3使用说明书
产品使用说明书应符合GB5296.2相关要求。7.2包装
产品包装应符合GB/T1019的规定，必要时可加适当衬垫，以保证产品在正常运输和保管条件下不致因受震、装卸等而使产品损伤。7.3运输
在运输和装卸过程中，应轻拿轻放，防止碰撞和损坏产品，严禁踩踏或重压。7.4购存
产品应在通风、干燥、周围无腐蚀性气体的仓库中贮存。5
QB/T4504-2013
全会心
出风口
进风口
a）风道示意图
附录A
电暖风干衣机结构示意图
（资料性附录）
风罩、
风罩出风口
风罩拉链
一宽术贴
风罩进风口
b）风罩示意图
衣物/纺织物
风口帽盖
电暖风机、
固定螺钉
c）整体结构示意图
风口装接环
