【其他行业标准】 家用洗衣机减速离合器技术要求

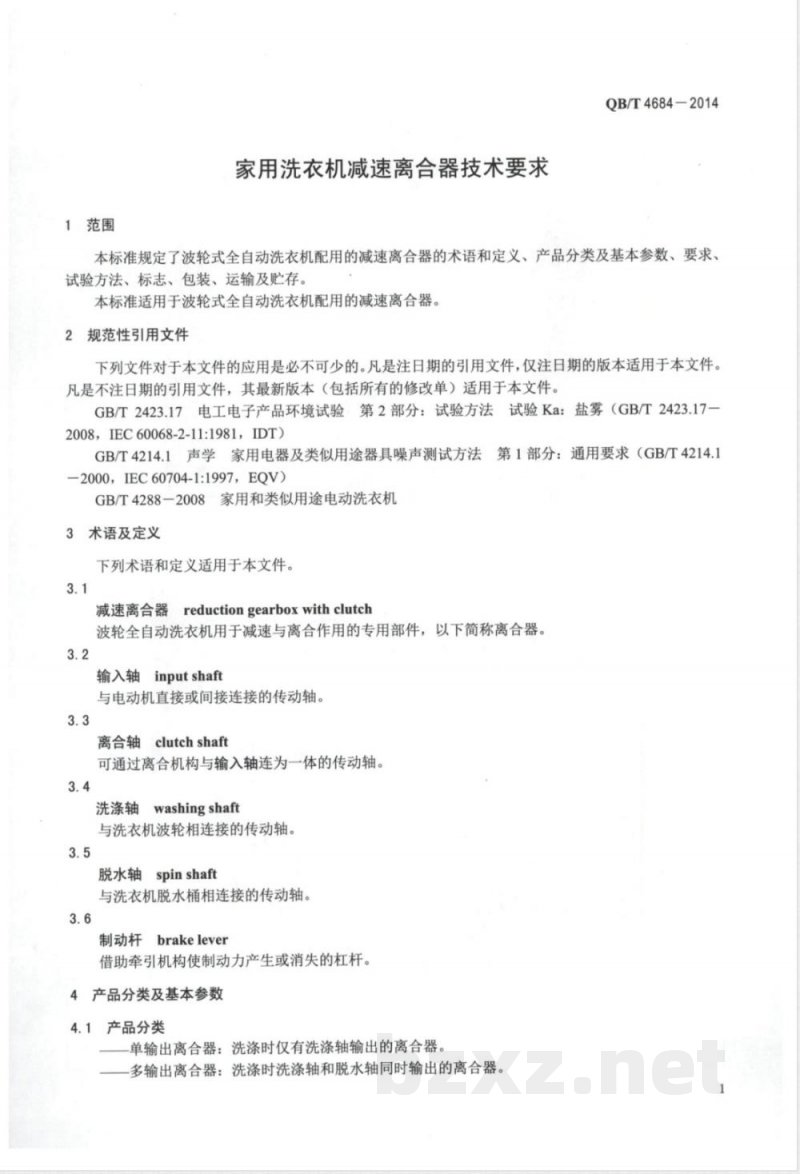

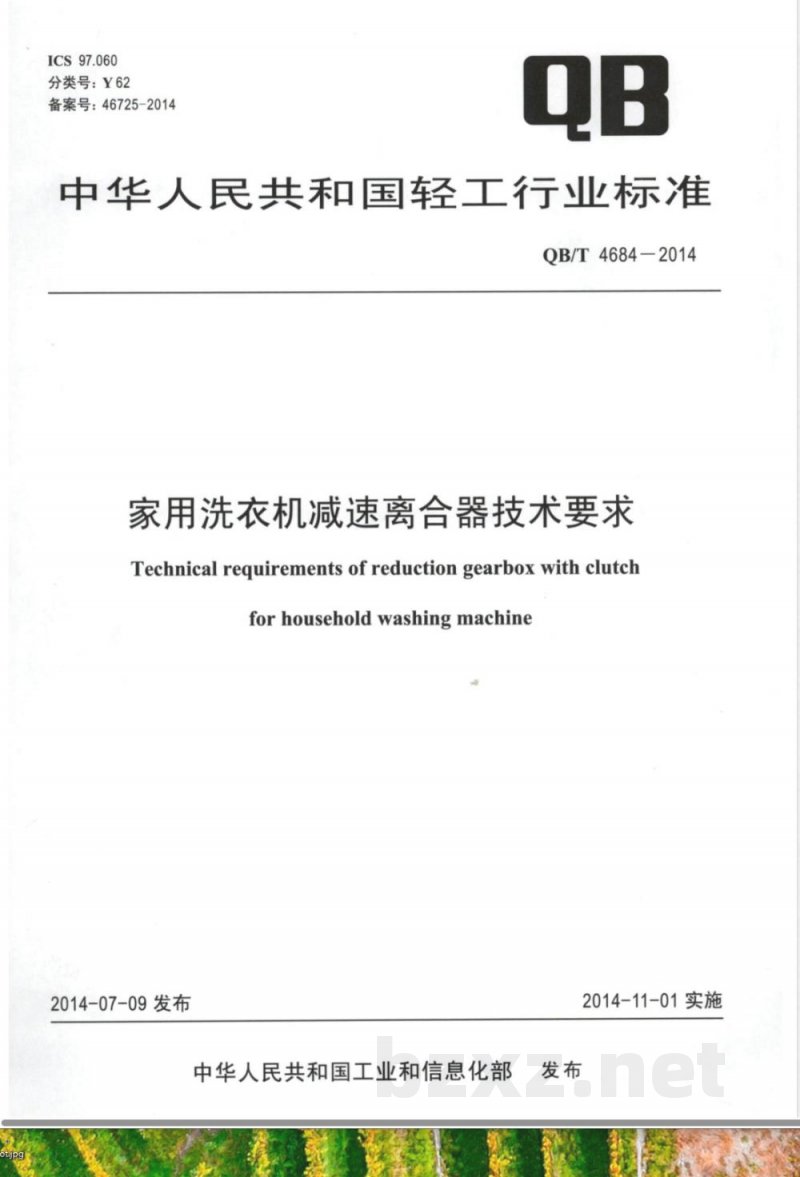

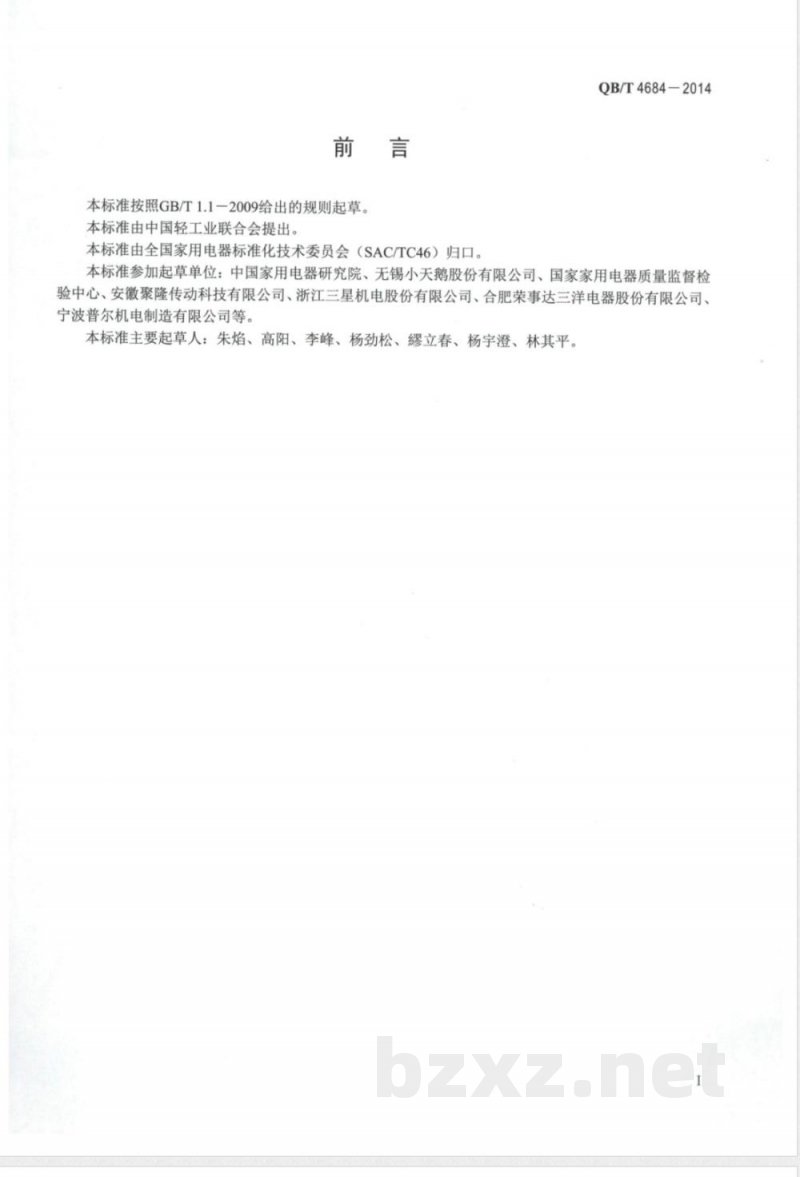

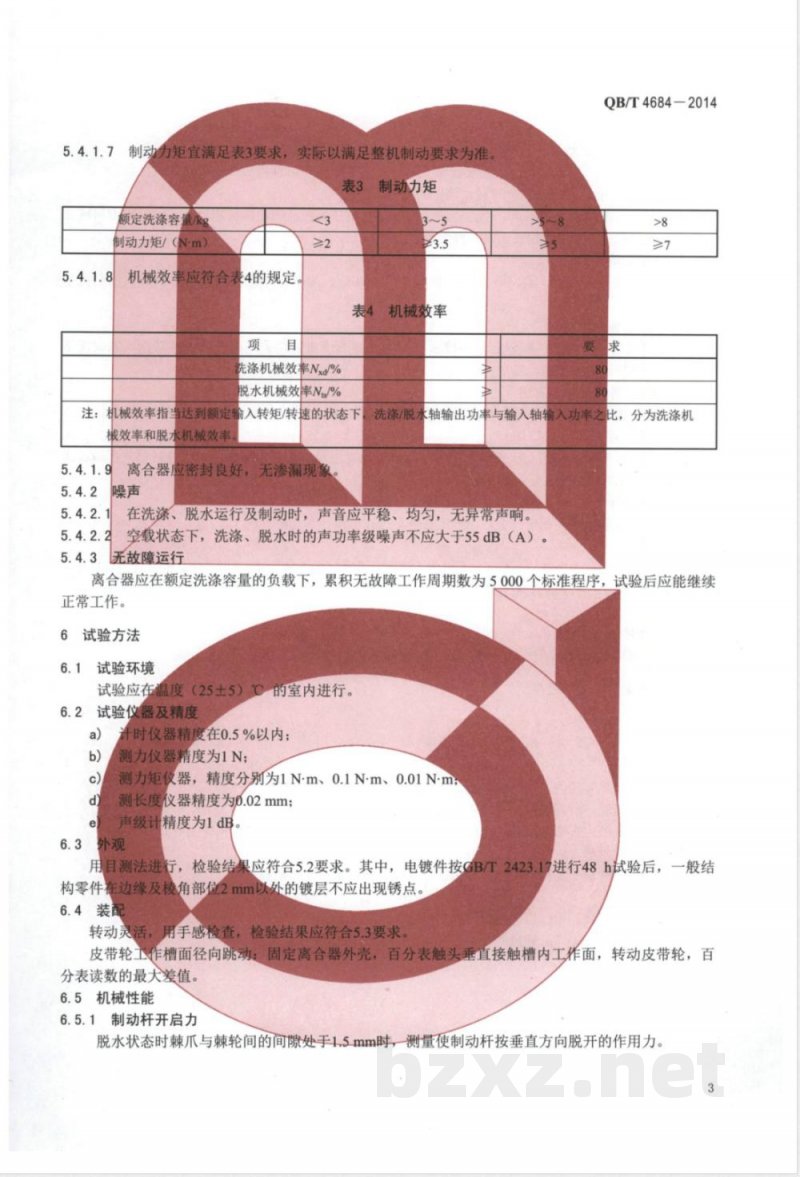

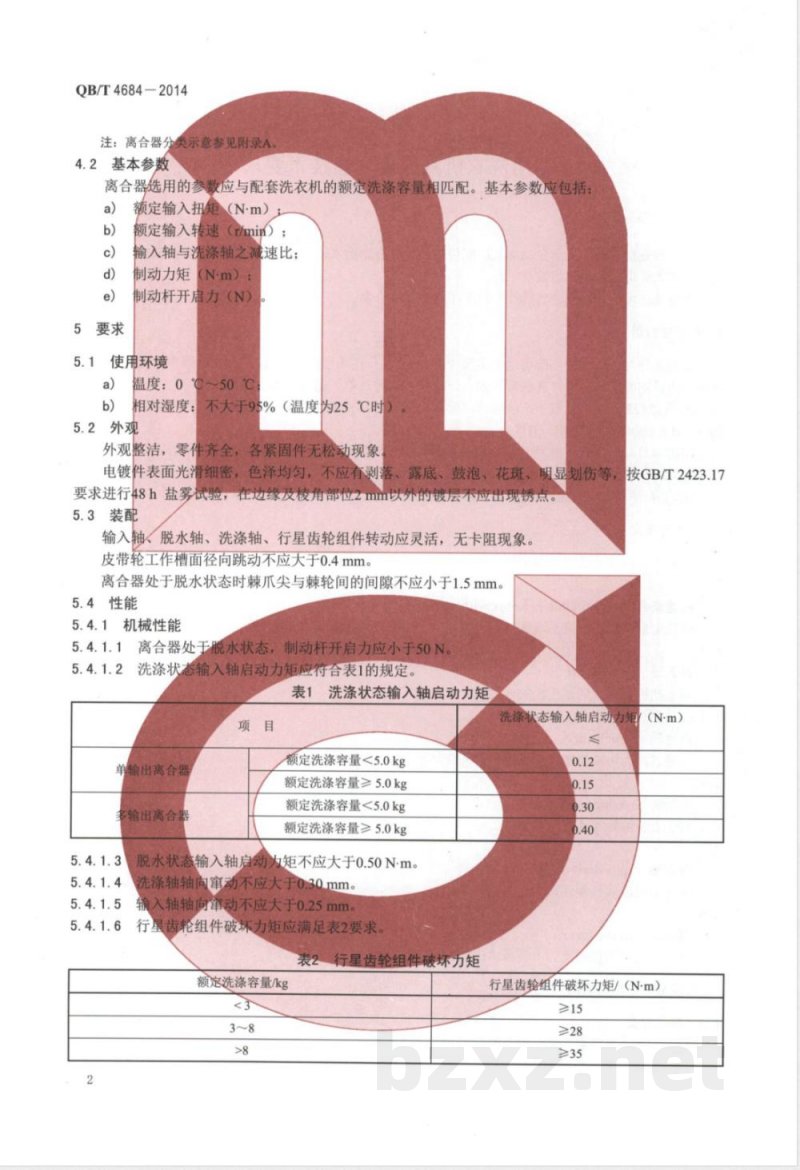

QB/T 4684-2014 家用洗衣机减速离合器技术要求（Technical requirements of reduction gearbox with clutch for household washing machine） ICS 97.060 分类号：Y62 备案号：46725-2014 中华人民共和国轻工行业标准 发布：中华人民共和国工业和信息化部 实施日期：2014-11-01 发布日期：2014-07-09 前言 本标准按照GB/T 1.1—2009的规则起草。 本标准由中国轻工业联合会提出，由全国家用电器标准化技术委员会（SAC/TC46）归口。 主要起草单位：中国家用电器研究院、无锡小天鹅股份有限公司、国家家用电器质量监督检验中心、安徽聚隆传动科技有限公司、浙江三星机电股份有限公司、合肥荣事达三洋电器股份有限公司、宁波普尔机电制造有限公司等。 主要起草人：朱焰、高阳、李峰、杨劲松、缪立春、杨宇澄、林其平。 1 范围 本标准规定了波轮式全自动洗衣机配用减速离合器的术语和定义、产品分类及基本参数、技术要求、试验方法以及标志、包装、运输和贮存。 本标准适用于波轮式全自动洗衣机用减速离合器（以下简称“离合器”）。 2 规范性引用文件 本文件引用的标准包括： GB/T 2423.17 电工电子产品环境试验 盐雾试验方法 GB/T 4214.1 家用电器噪声测试方法 GB/T 4288-2008 家用和类似用途电动洗衣机 3 术语和定义 3.1 减速离合器 用于波轮式全自动洗衣机实现减速与离合作用的专用部件。 3.2 输入轴 与电动机直接或间接连接的传动轴。 3.3 离合轴 可通过离合机构与输入轴连接或分离的传动轴。 3.4 洗涤轴 与洗衣机波轮相连接的传动轴。 3.5 脱水轴 与洗衣机脱水桶相连接的传动轴。 3.6 制动杆 借助牵引机构使制动力产生或消失的操作杆件。 4 产品分类及基本参数 4.1 产品分类 单输出离合器：洗涤时仅洗涤轴输出的离合器。 多输出离合器：洗涤时洗涤轴与脱水轴同时输出的离合器。 4.2 基本参数 离合器应与配套洗衣机额定洗涤容量相匹配，基本参数包括： 额定输入扭矩（N·m）、额定输入转速（r/min）、输入轴与洗涤轴减速比、制动力矩（N·m）、制动杆开启力（N）。 5 技术要求 5.1 使用环境 温度：0℃～50℃ 相对湿度：不大于95%（25℃时） 5.2 外观 外观应整洁，零件齐全，无松动现象。电镀件表面应光滑均匀，无剥落、露底、鼓泡及明显划伤。经48h盐雾试验后，镀层边缘2mm以外不应出现锈点。 5.3 装配要求 输入轴、脱水轴、洗涤轴及行星齿轮组件转动应灵活无卡阻；皮带轮径向跳动不应大于0.4mm；脱水状态下棘爪与棘轮间隙不小于1.5mm。 5.4 性能要求 5.4.1 机械性能 离合器脱水状态下制动杆开启力应小于50N。 洗涤状态输入轴启动力矩按额定容量分级要求执行。 脱水状态输入轴启动转矩不应大于0.50N·m。 洗涤轴轴向窜动不应大于0.30mm，输入轴轴向窜动不应大于0.25mm。 行星齿轮组件破坏力矩应满足不同容量等级要求。 （本标准后续内容在原文中未完整提供）
