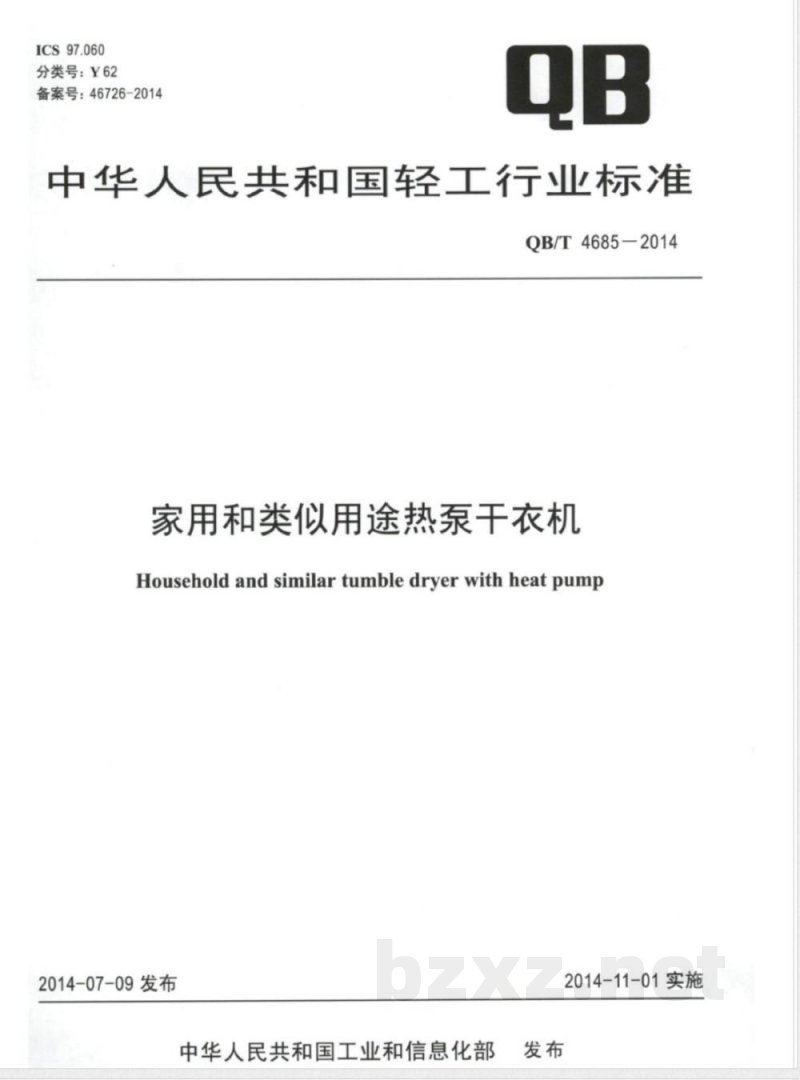

【其他行业标准】 家用和类似用途热泵干衣机

ICS97.060
分类号：Y62
备案号：46726-2014
中华人民共和国轻工行业标准
QB/T4685-2014
家用和类似用途热泵干衣机
Household and similartumbledryerwithheatpump2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

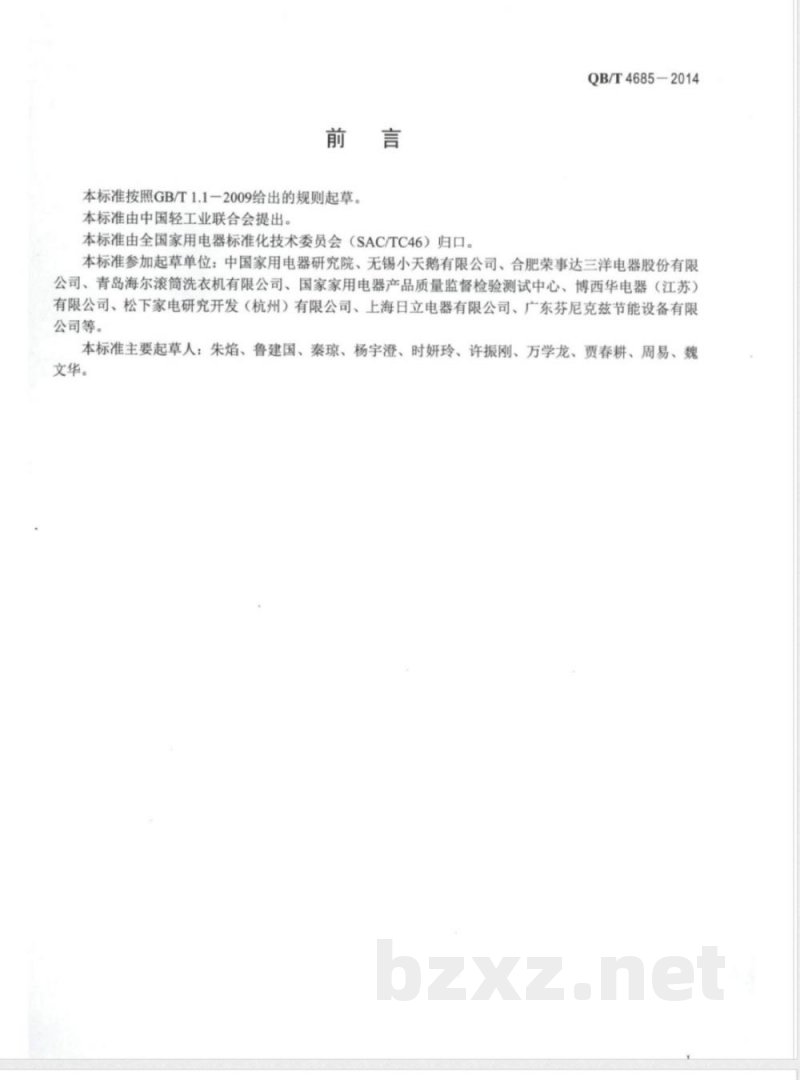

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4685-2014
本标准参加起草单位：中国家用电器研究院、无锡小天鹅有限公司、合肥荣事达三洋电器股份有限公司、青岛海尔滚筒洗衣机有限公司、国家家用电器产品质量监督检验测试中心、博西华电器（江苏）有限公司、松下家电研究开发（杭州）有限公司、上海日立电器有限公司、广东芬尼克兹节能设备有限公司等。
本标准主要起草人：朱焰、鲁建国、秦琼、杨宇澄、时妍玲、许振刚、万学龙、贾春耕、周易、魏文华。

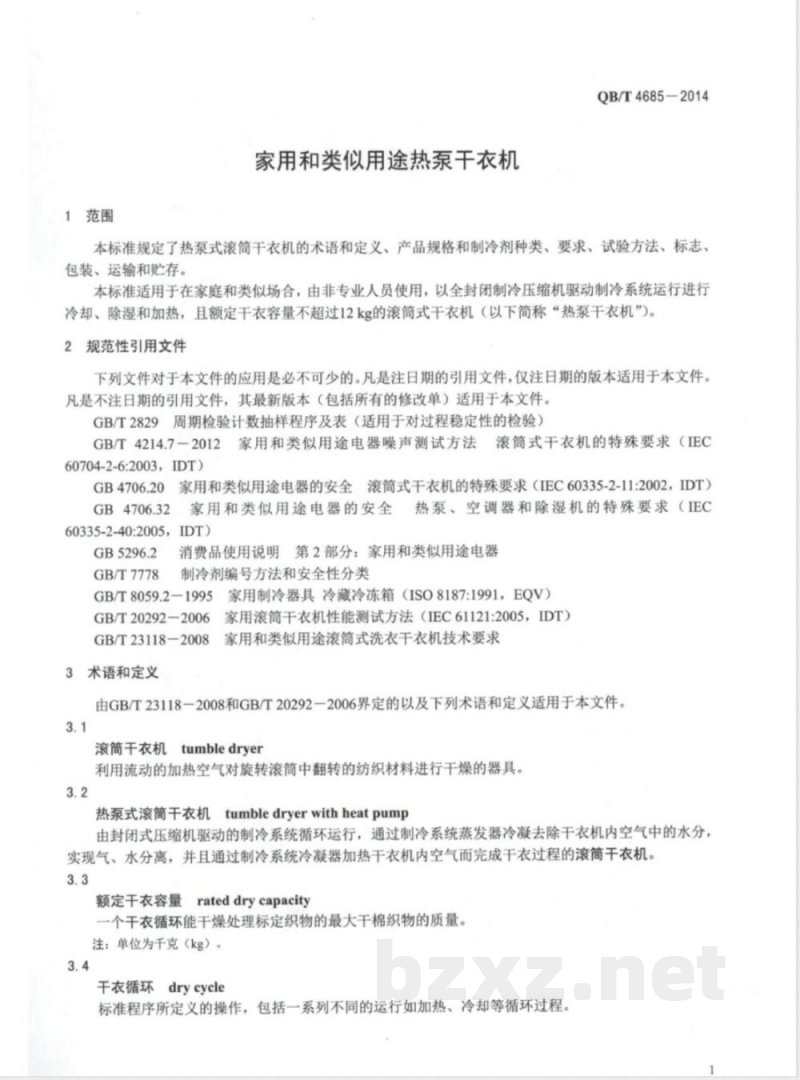

1范围
家用和类似用途热泵干衣机
QB/T4685-2014
本标准规定了热泵式滚筒干衣机的术语和定义、产品规格和制冷剂种类、要求、试验方法、标志、包装、运输和贮存。
本标准适用于在家庭和类似场合，由非专业人员使用，以全封闭制冷压缩机驱动制冷系统运行进行冷却、除湿和加热，且额定干衣容量不超过12kg的滚筒式干衣机（以下简称“热泵干衣机”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）2家用和类似用途电器噪声测试方法滚筒式干衣机的特殊要求（IECGB/T4214.7-2012
60704-2-6:2003，IDT)
GB4706.20
GB4706.32
家用和类似用途电器的安全滚筒式干衣机的特殊要求（IEC60335-2-11:2002，IDT）家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求（IEC60335-2-40:2005，IDT)
GB/T7778
消费品使用说明第2部分：家用和类似用途电器制冷剂编号方法和安全性分类
家用制冷器具冷藏冷冻箱（ISO8187:1991，EQV）GB/T8059.2-1995
家用滚筒干衣机性能测试方法（IEC61121:2005，IDT）GB/T20292-2006
GB/T23118-2008
3术语和定义
家用和类似用途滚筒式洗衣干衣机技术要求由GB/T23118一2008和GB/T20292一2006界定的以及下列术语和定义适用于本文件。3.1
滚筒干衣机tumbledryer
利用流动的加热空气对旋转滚筒中翻转的纺织材料进行干燥的器具。3.2
热泵式滚筒干衣机tumbledryerwithheatpump由封闭式压缩机驱动的制冷系统循环运行，通过制冷系统蒸发器冷凝去除干衣机内空气中的水分，实现气、水分离，并且通过制冷系统冷凝器加热干衣机内空气而完成干衣过程的滚筒干衣机。3.3
额定干衣容量
量rateddrycapacity
一个干衣循环能干燥处理标定织物的最大干棉织物的质量。注：单位为千克（kg）。
干衣循环drycycle
标准程序所定义的操作，包括一系列不同的运行如加热、冷却等循环过程。QB/T4685-2014

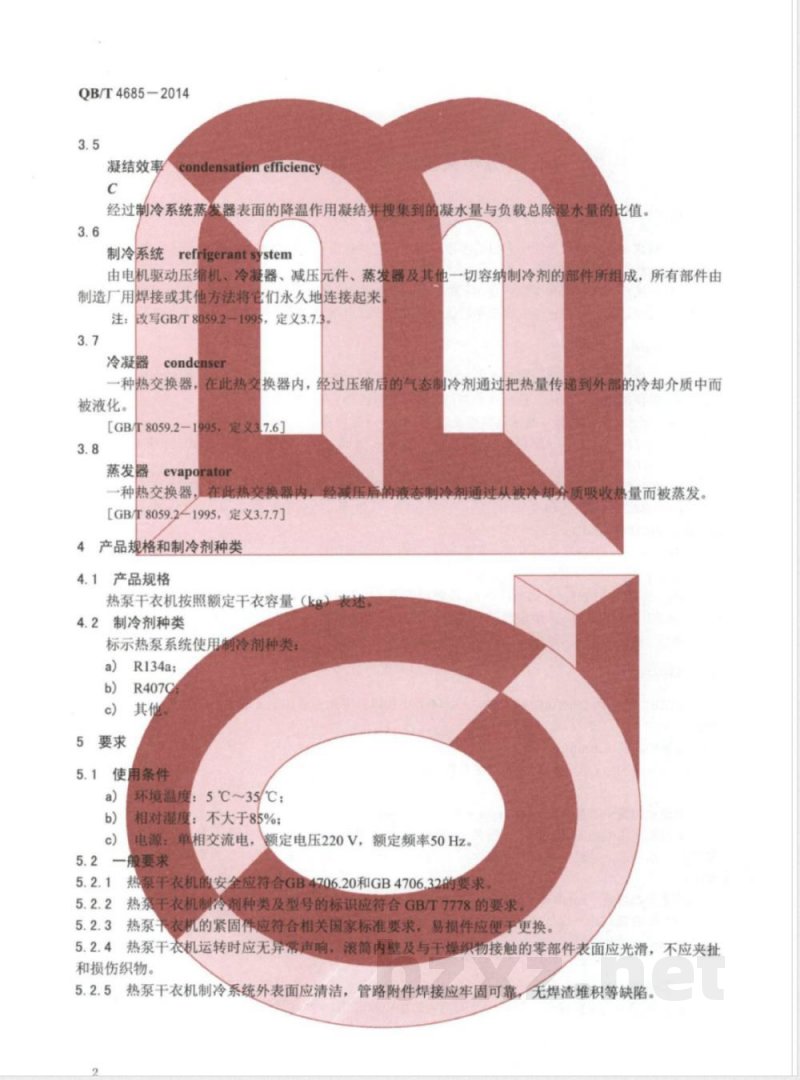

凝结效率
condensation efficienc
经过制冷系统蒸发器表面的降温作用凝结并搜集到的凝水量与负载总除湿水量的比值。3.6
制冷系统refrigerantsystem
由电机驱动压缩机、冷凝器、减压元件、蒸发器及其他一切容纳制冷剂的部件所组成，所有部件由制造厂用焊接或其他方法将它们永久地连接起来注：
改写GB/T8059.2-1995，定义3.7.33.7
冷凝器
condenser
一种热交换器，在此热交换器内，经过压缩后的气态制冷剂通过把热量传递到外部的冷却介质中而被液化。
[GB/T8059.2-1995，定义3
蒸发器
evaporator
种热交换器，
在此热交换器内
[GB/8059.2-1995，定义3.7.7]
4产品规格和制冷剂种类
4.1产品规格
热泵干衣机按照额定干衣容量（1制冷剂种类
标示热泵系统使用
a）R134a；
b）R4070
c）其他
5要求
5.1使用条件
刮冷剂种类：
环境温度：5℃~35℃
相对湿度：
不大于85%；
单相交流电，
一般要求
冷剂通过从被冷却介质吸收热量而被蒸发。减压后的液态制
额定电压220V，额定频率50Hz。热泵干衣机的安全应符合GB4706.20和GB4706.32的要求5.2.1
5.2.2热系于衣机制冷剂种类及型号的标识应符合GB/T7778的要求5.2.3
机的紧固件应符合相关国家标推要求，易损件应便于更换。5.2.4热泵干衣机运转时应无异常声响，滚简内壁及与干燥织物接触的零部件表面应光滑，不应夹扯和损伤织物。
5.2.5热泵干衣机制冷系统外表面应清洁，管路附件焊接应牢固可靠，无焊渣堆积等缺陷。5.3外观
QB/T4685-2014

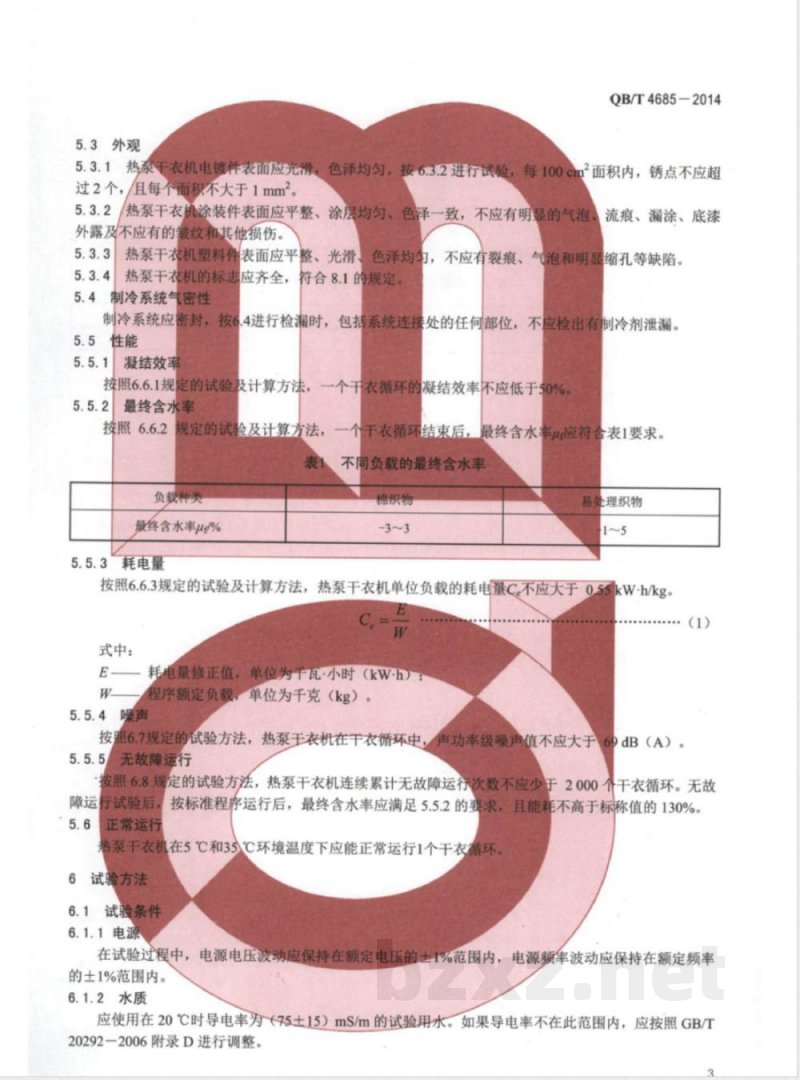

5.3.1热泵干衣机电镀件表面应光滑，色泽均匀。按6.3.2进行试验，每100cm2面积内，锈点不应超过2个，且每个面积不大于1mm2。热泵干衣机涂装件表面应平整、涂层均匀、色泽一致，不应有明显的气泡、5.3.2
流痕、漏涂、底漆bzxZ.net
外露及不应有的皱纹和其他损伤。5.3.3
热泵干衣机塑料件表面应平整、光滑、色泽均匀，不应有裂痕、气泡和明显缩孔等缺陷。热泵干衣机的标志应齐全，
符合8.1的规定。
5.4制冷系统气密性
制冷系统应密封，按6.4进行检漏时，包括系统连接处的任何部位，不应检出有制冷剂泄漏。5.5性能
5.5.1凝结效率
按照6.6.1规定的试验及计算方法，，一个干衣循环的凝结效率不应低于50%5.5.2最终含水率
按照6.6.2规定的试验及计算方法，表
负载种类
最终含水率g%
5.5.3耗电量
一个干衣循环结束后，最终含水率应符合表1要求。不同负载的最终含水率
棉织物
易处理织物
按照6.6.3规定的试验及计算方法，热泵干衣机单位负载的耗电量C不应大于0.55kW·h/kg。W
式中：
耗电量修正值，单位为干瓦·小时（kW·h）单位为千克（kg）。
程序额定负载，
5.5.4噪声
按照6.7规定的试验方法，热泵于衣机在干衣循环中，声功率级噪声值不应大于69dB（A）。无故障运行
按照6.8规定的试验方法，热泵干衣机连续累计无故障运行次数不应少于2000个干衣循环。无故按标准程序运行后，最终含水率应满足5.5.2的要求，且能耗不高于标称值的130%。障运行试验后，
正常运行
热泵干衣机在5℃和35℃环境温度下应能正常运行1个干衣循环。试验方法
6.1试验条件
6.1.1电源
在试验过程中，电源电压波动应保持在额定电压的+1%范围内，电源频率波动应保持在额定频率的±1%范围内。
6.1.2水质
应使用在20℃时导电率为（75±15）mS/m的试验用水。如果导电率不在此范围内，应按照GB/T20292一2006附录D进行调整。
QB/T4685-2014
6.1.3环境温度
试验环境温度应保持在（23土2）℃，相对湿度应保持在（55土5）%范围内。试验环境温度应记录在报告中。
6.2基本负载
使用GB/T20292一2006中7.1.1规定的棉试验负载，使用时间同GB/T20292一2006中7.2要求，试验准备按照GB/T20292一2006中7.3进行，加湿后负载的含水率应符合表2规定。表2热泵干衣机基本负载的初始含水率标称初始含水率 uio0
6.3一般要求、外观
6.3.1一般结构及外观
通过视检、手感检查。
6.3.2电镀件耐盐雾
标称初始含水率范围μ
59%~61%
电镀件应按GB/T2423.17的规定进行盐雾试验，试验周期24h。试验前，电镀件表面清洗除油，试验后，用清水冲掉残留在表面上的盐分，检查电镀件腐蚀情况。6.4制冷系统气密性
热泵干衣机制冷系统在额定的制冷剂充注量下，不通电置于环境温度为16℃～32℃的正压室内，用可检漏率不高于每年0.5g的检漏仪对制冷系统任何部位进行检漏。6.5正常运行
6.5.1热泵干衣机在（5土1）℃，（55土5）%RH环境中放置12h以上，整机能正常运行，按6.6.2的规定进行运行测试，最终含水率应符合表1的要求。6.5.2热泵干衣机在（35土1）℃，（55土5）%RH环境中放置12h以上，整机能正常运行，按6.6.2的规定进行运行测试，最终含水率应符合表1的要求。6.6性能
6.6.1凝结效率
按GB/T20292一2006中9.2.2的规定进行测试，按GB/T20292一2006中10.5进行评估与计算。6.6.2最终含水率
按GB/T20292一2006中9.2.1的规定进行测试与计算。6.6.3耗电量
按GB/T20292-2006中9.2.1的规定进行测试与记录，按GB/T20292一2006中10.2进行评估与修正计算。
6.7噪声
按GB/T4214.7-2012的方法进行测试。6.8无故障运行
试验室在温度为（20土5）℃、相对湿度（50土20）%环境条件和规定的使用条件下，试验负载质量为额定负载的75%，启动运行热泵干衣机：每次重复负载处理（处理到含水率约60%），使用标准干衣程序连续运行：每天运行不少于12h，运行2000个干衣循环后，再进行最终含水率和耗电量测量。每次干衣循环结束，需清理过滤系统：整个运行期间可更换一次传动皮带。7检验规则
7.1检验分类
产品检验分出厂检验和型式检验。7.2出厂检验
QB/T4685-2014
7.2.1热泵干衣机应经出厂检验合格，并附有质量检验合格证、安装使用说明书、保修单、装箱清单等文件及附件后，方可出厂。
7.2.2出厂检验的检验项目、要求和试验方法及不合格分类见表3。以同一班组生产的同一型号的产品作为一检验批次。7.2.3
每次抽检样品数量为该检验批数量的1%，但最少1台。在抽检中若出现致命缺陷或A类不合格项，则判该批产品不合格：若出现B、C类不合格项，则允许在该批中加倍抽样对不合格项进行复检，若在复检中仍出现不合格项，则判该批产品不合格。7.2.6
对抽检中的合格样品可作为合格品交订货方。表3出厂检验和型式检验
不合格分类
检验项目
一般要求
电镀件耐盐雾
耗电量
凝结效率
最终含水率
制冷系统气密性
正常运行
无故障运行
型式检验
试验方法
GB4706.20、GB4706.32
热泵干衣机在下列情况之一时，应进行型式检验：按正式文件试制、试产、首次批产的新产品；间隔1年以上再生产时：
连续生产中的产品，每年不少于1次；当产品在设计、工艺和材料等有重大改变时：出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验的要求时。致命
型式检验的检验项目、要求和试验方法及不合格分类见表3。出厂
5.2.1单独列出
型式检验的样品应从出厂检验合格的产品中随机抽取，每次抽取数量不应少于2台。QB/T4685-2014
7.3.4型式检验抽样应按GB/T2829进行，采用判别水平1的一次抽样方案，其样本大小、不合格质量水平、判定数见表4。
表4型式试验抽样方案
不合格质量水平
判别水平
抽样方案
样本大小
标志、使用说明、包装、运输和购存8.1标志、使用说明
RQL=40
热泵干衣机的标志和使用说明应符合GB5296.2的要求。8.2包装
RQL=80
RQL=120
8.2.1产品应用相关技术文件指定的包装材料完整包装好，包装前应进行清洁和干燥处理。包装箱里的包装附件应从设计上保证热回收空调器和附件不松动、碰撞，不与包装箱内壁直接接触。包装过程及置放应确保热泵干衣机正常赢立位置。包装箱上应标注“正放向上”和“严禁倾斜”标志。8.2.2
包装箱内应附有下述文件及附件：a)
产品使用说明书；
合格证；
用户手册、保修维护卡：
装箱单及其要求的附件。
8.3运输
产品在运输过程中，不应碰撞、过度倾斜、重力踩踏、暴晒和雨雪淋袭。8.4存
产品应贮存在干燥、通风良好、周围无腐蚀性、无易燃易爆及有害气体的环境中。贮存期超过两年的产品再出厂时，应重新进行出厂检验，合格后方可出厂。A1
热泵干衣机的凝结效率分级
附录A
（规范性附录）
主要性能的分等分级
表A.1中的等级指标在热泵干衣机的其他项目符合本标准的前提下进行。表A.1
热泵干衣机的凝结效率分级
凝结效率等级
凝结效率C/%
热泵干衣机的耗电量分级
<90~80
<70~60
表A.2中的等级指标在热泵干衣机的其他项目符合本标准的前提下进行。表A.2
能效等级
单位负载耗电量
CJ(kW-h/kg)
热泵干衣机的耗电量分级
>0.22~0.27
>0.27~0.33
>0.33~0.38
QB/T4685-2014
<60~50
>0.38~0.45
>0.45~0.55
QB/T4685-2014
