【其他行业标准】 钓鱼竿配件 导眼 轮座 卡箍

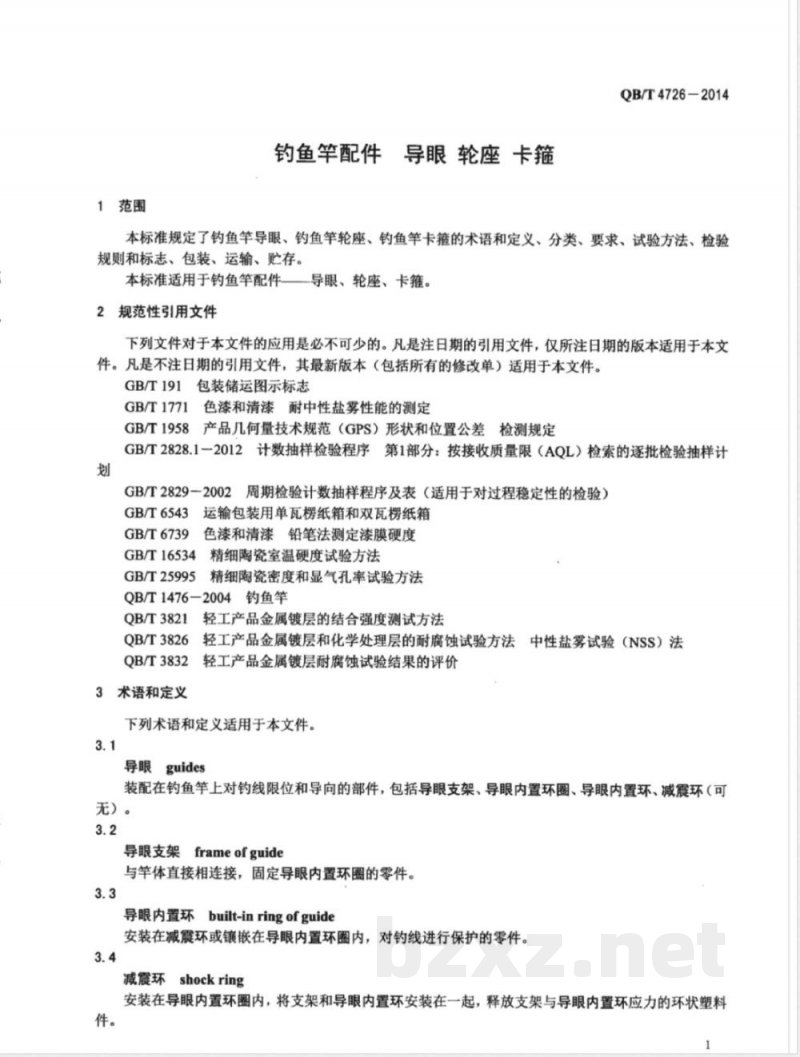

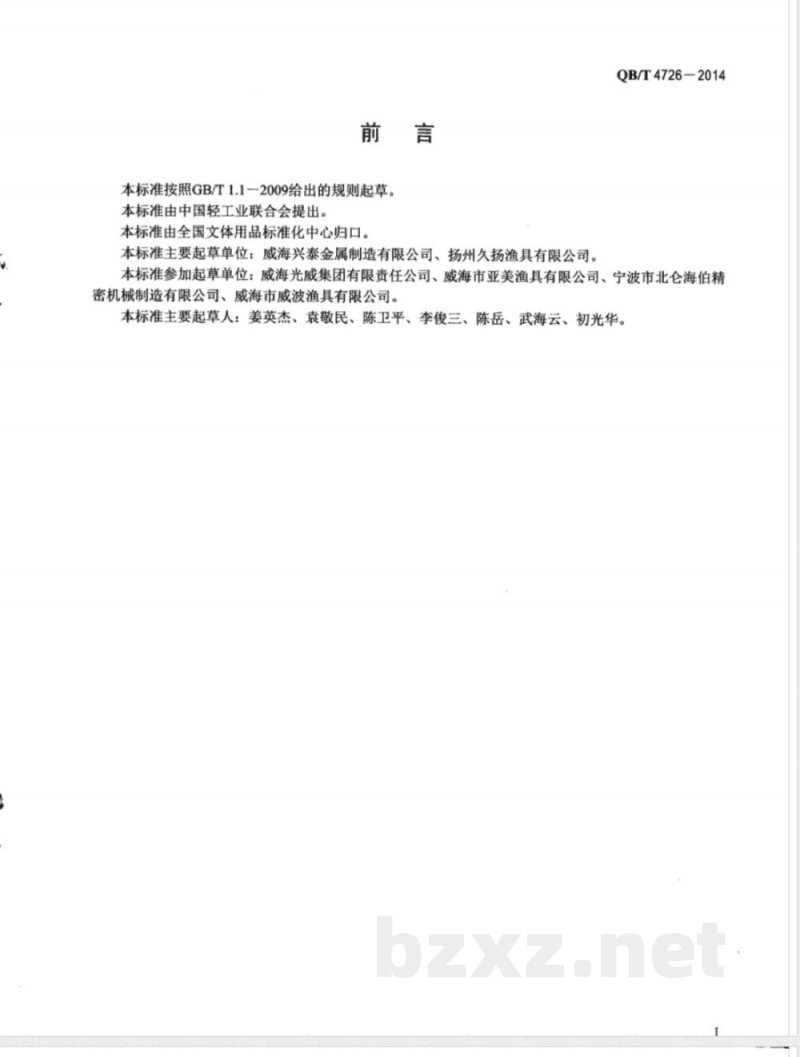

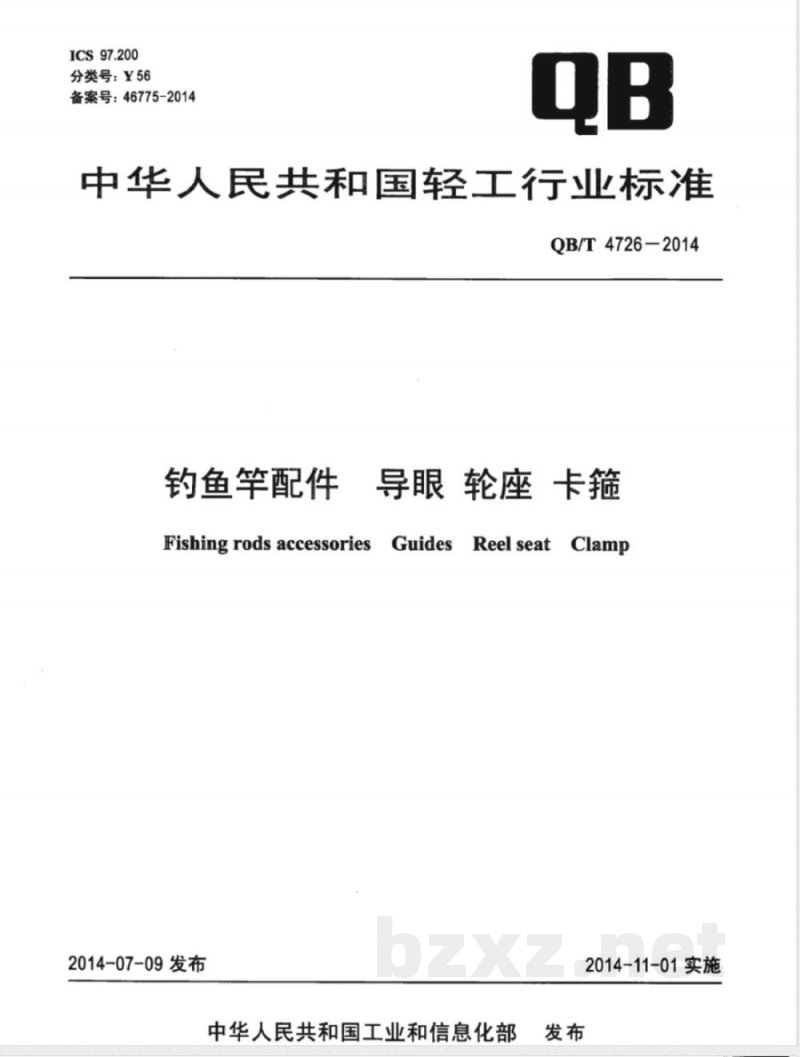

ICS 97.200 分类号：Y56 备案号：46775-2014 QB 中华人民共和国轻工行业标准 QB/T 4726-2014 钓鱼竿配件 导眼 轮座 卡箍 Fishing rods accessories Guides Reel seat Clamp 2014-07-09 发布 中华人民共和国工业和信息化部发布 2014-11-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国文体用品标准化中心归口。 本标准主要起草单位：威海兴泰金属制造有限公司、扬州久扬渔具有限公司。 本标准参加起草单位：威海光威集团有限责任公司、威海市亚美渔具有限公司、宁波市北仑海伯精密机械制造有限公司、威海市威波渔具有限公司。 本标准主要起草人：姜英杰、袁敬民、陈卫平、李俊三、陈岳、武海云、初光华。 1 范围 本标准规定了钓鱼竿导眼、钓鱼竿轮座、钓鱼竿卡箍的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于钓鱼竿配件导眼、轮座、卡箍。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 1771 色漆和清漆耐中性盐雾性能的测定 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 6739 漆膜硬度铅笔测定法 GB/T 16534 精细陶瓷室温硬度试验方法 GB/T 25995 精细陶瓷密度和显气孔率试验方法 QB/T 1476-2004 钓鱼竿 QB/T 3821 轻工产品金属镀层结合强度测试方法 QB/T 3826 轻工产品金属镀层和化学处理层耐腐蚀试验方法（中性盐雾试验法） QB/T 3832 轻工产品金属镀层耐腐蚀试验结果评价 3 术语和定义 3.1 导眼 guides 装配在钓鱼竿上对钓线进行限位和导向的部件，包括导眼支架、导眼内置环圈、导眼内置环、减震环（可无）。 3.2 导眼支架 frame of guide 与竿体直接相连接，用于固定导眼内置环圈的零件。 3.3 导眼内置环 built-in ring of guide 安装在减震环或镶嵌在导眼内置环圈内，用于保护钓线的零件。 3.4 减震环 shock ring 安装在导眼内置环圈内，用于释放支架与导眼内置环之间应力的环状塑料件。 3.5 管箍 pipe clamp 安装在导眼支架上的金属或塑料管式零件。 3.6 导眼内置环圈 the circle of built-in ring of guide 安装在导眼支架上，用于固定导眼内置环或减震环的金属圆圈。 3.7 轮座 reel seat 装配在钓鱼竿上，用于固定鱼线轮的部件。 3.8 卡箍 clamp 安装在竿体上，用于固定、保护及装饰竿体的零件。 4 分类 4.1 导眼分类 4.1.1 按安装位置分为顶导眼和竿体导眼，其中竿体导眼分为固定竿体导眼和活动竿体导眼（见图1）。 4.1.2 按导眼支架形状分为捆绑式导眼和粘接式导眼，其中分别包括单脚与双脚形式（见图2）。 4.1.3 按是否具有减震环分为有减震环导眼和无减震环导眼（见图3）。 4.1.4 按导眼内置环材质分为金属内置环和陶瓷内置环等，其中陶瓷内置环包括氧化钛瓷环、氧化锆瓷环、氮化硅瓷环等。 4.1.5 按导眼支架内径尺寸分为4#、5#、6#、8#、10#、12#、16#、20#、25#、30#、40#、50#等规格。 4.2 轮座分类 4.2.1 按结构不同分为管式轮座和板式轮座（见图4）。
