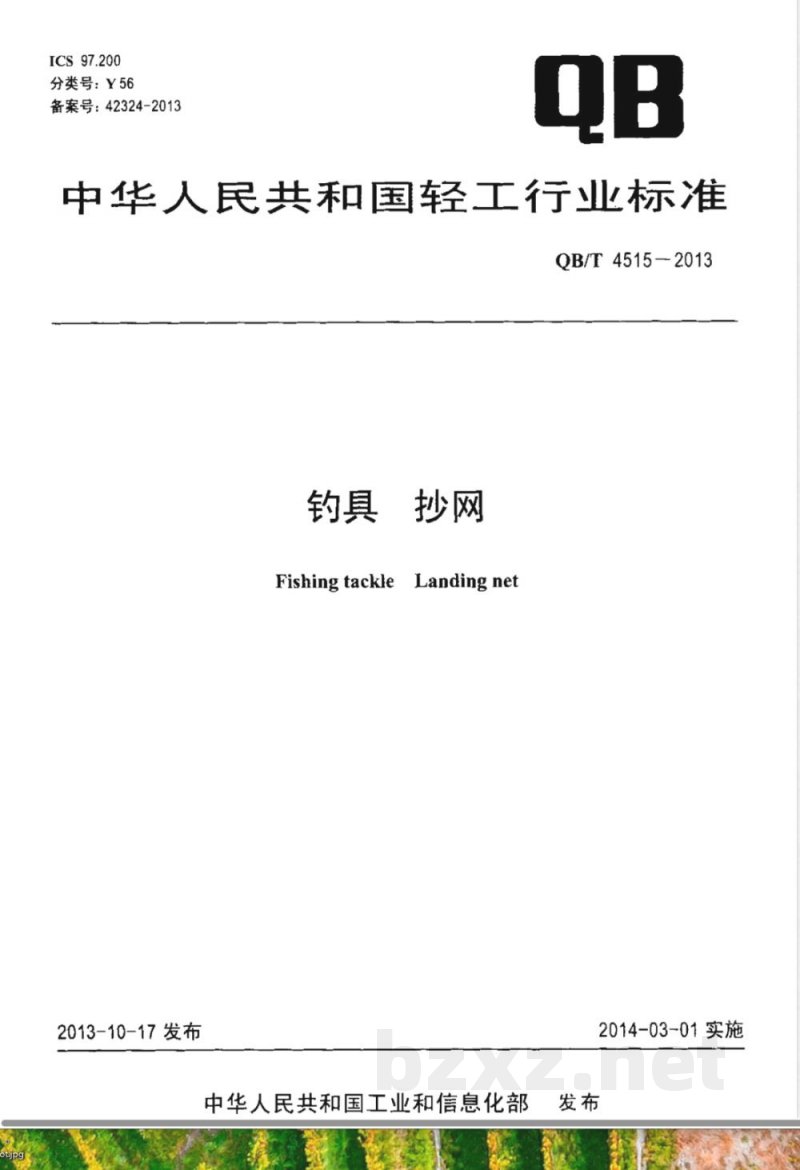

ICS97.200
分类号：Y56
备案号：42324-2013
中华人民共和国轻工行业标准
QB/T4515-2013
钓具抄网
FishingtackleLandingnet
2013-10-17发布
中华人民共和国工业和信息化部2014-03-01实施

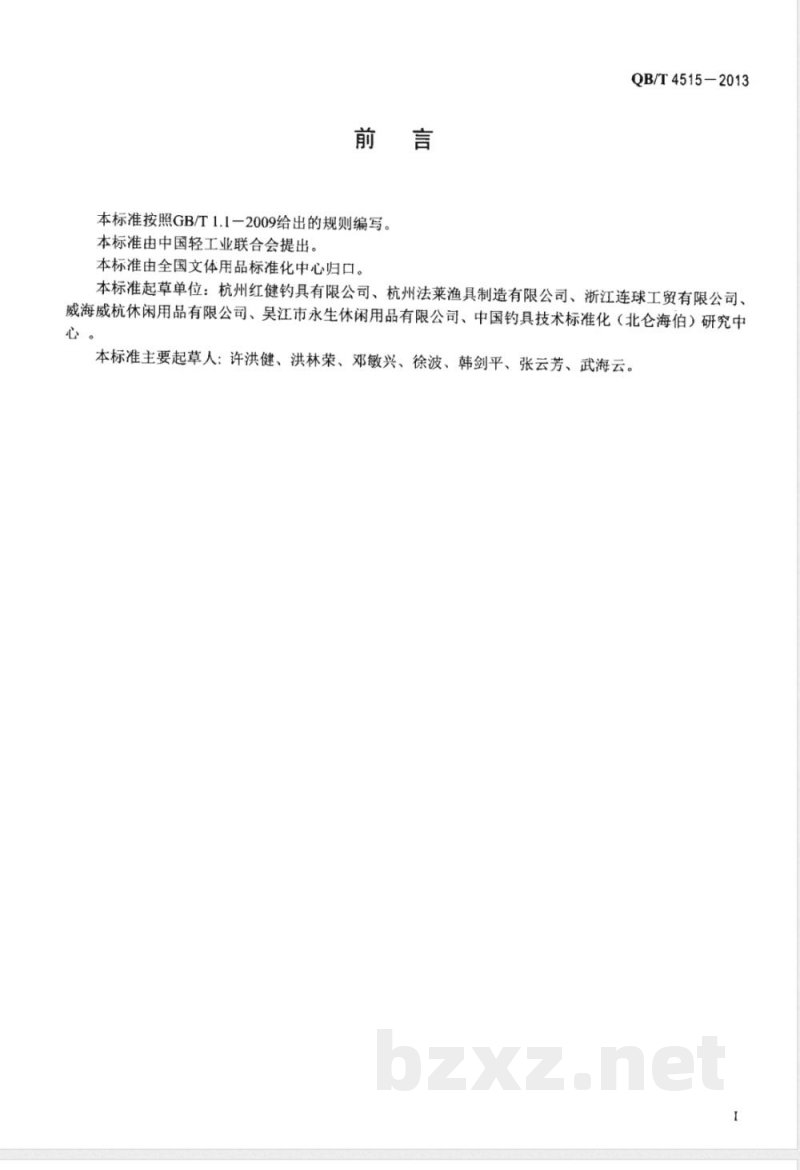

本标准按照GB/T1.1-2009给出的规则编写。本标准由中国轻工业联合会提出。本标准由全国文体用品标准化中心归口。QB/T4515-2013
本标准起草单位：杭州红健钓具有限公司、杭州法莱渔具制造有限公司、浙江连球工贸有限公司、威海威杭休闲用品有限公司、吴江市永生休闲用品有限公司、中国钓具技术标准化（北仑海伯）研究中心。
本标准主要起草人：许洪健、洪林荣、邓敏兴、徐波、韩剑平、张云芳、武海云。1范围
钓具抄网
QB/T4515-2013

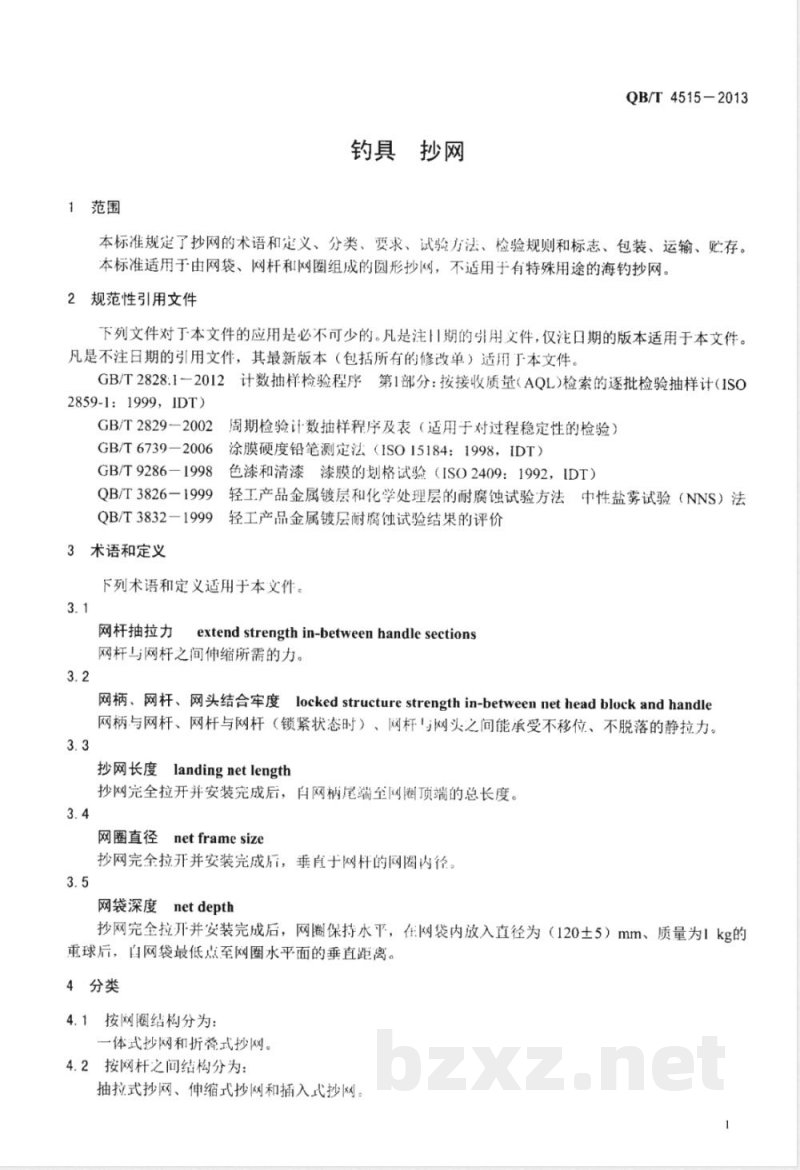

本标准规定了抄网的术语和定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于由网袋、网杆和网圈组成的圆形抄网，不适用于有特殊用途的海钓抄网。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注1期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2828:1一2012计数抽样检验程序第1部分：按接收质量（AQL）检索的逐批检验抽样计（1SO2859-1：1999，IDT）
GB/T2829—2002
GB/T 6739-2006
周期检验计数抽样程序及表（适用于对过程稳定性的检验）涂膜硬度铅笔测定法（ISO15184：1998，IDT）GB/T9286-1998包
色漆和清漆漆膜的划格试验（ISO2409：1992，[DT）QB/T3826-1999
QB/T3832-1999
3术语和定义
轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NNS）法轻工产品金属镀层耐腐蚀试验结果的评价下列术语和定义适用于本文件。3.1
网杆抽拉力
extend strength in-between handle sections网杆与网杆之间伸缩所需的力。3.2
网柄、网杆、网头结合牢度locked structure strength in-between net head block and handle网柄与网杆、网杆与网杆（锁紧状态时）、网杆与网头之问能承受不移位、不脱落的静拉力。3.3
抄网长度landingnetlength
抄网完全拉开并安装完成后，自网柄尾端至网圈顶端的总长度。3.4
net frame size
网圈直径
抄网完全拉开并安装完成后，垂直于网杆的网圈内伦。3.5
网袋深度netdepth
抄网完金拉开并安装完成后，网保持水平，在网袋内放入直径为（120土5）mm、质量为1kg的重球后，自网袋最低点至网圈水平面的乘直距离。4分类
4.1按网圈结构分为：
一体式抄网和折叠式抄网。
4.2按网杆之间结构分为：
抽拉式抄网、伸缩式抄网和插入式抄网。QB/T4515-2013
5要求
5.1外观
5.1.1表面质量
抄网表面应清洁无污渍，不应有碰伤、划伤；漆膜应均匀，无堆漆、流漆、污痕和掉漆现象。5.1.2缝制
网袋接缝不应脱离、露边，不应有跳针、断线等缺陷，其针距密度在5cm内不应少于15针。5.1.3网袋
网面不应有破目、漏目、并目、跳纱，活络结不应增大网孔。网袋经6.1.3试验后不应有断裂、破损。5.2尺寸
抄网长度应明示在产品上，抄网长度和极限偏差见表1：网圈直径应明示在产品上，网圈直径和极限偏差见表2。
网袋深度应不小于网圈直径的1倍。抄网长度基本尺寸和极限偏差值表1
抄网长度
>1000~2000
>2.000~3000
>3000~4000
表2抄网网圈直径和极限偏差
网圈直径
≤250
>350~450
>450~550
5.3产品完整性
抄网应完整，不应有零部件缺装、脱落等缺陷。见图1～图8。极限偏差
极限偏差
单位为毫米
单位为毫米
1一网袋；27网圈：3网头：4一连接件：5一上网杆：6-
7一上内涨：/8
一中网杆；9一下锁接：10－下内涨：图1
伸缩一体抄网结构示意图
上锁接；
QB/T4515-2013
下网杆：12一网柄。
QB/T45152013
1网袋；2一网；3-网头：4连接件：5一J网杆；6一上锁接：7-上内涨；8—中网杆：9－下锁接：10—下内涨；11－下网杆；12-网柄；13网圈接头5图2伸缩折叠抄网结构示意图
QB/T4515-2013
7一上内涨：8一中网杆：9－下阻尼接；10下内涨：11－下网杆：12-网柄。1一网袋：2—网圈；3一网头：4一连接件：5--上网杆；6—上阻尼接：图3抽拉一体抄网结构示意图
QB/T4515-2013
1一网袋：2一网圈：3一网头：4一连接件，5-上网杆：6—上阻尼接：7-上内涨8一中网杆；9一下阻尼接：10一下内涨：11下网杆：12一网柄：13一折叠活接。抽拉折叠抄网结构示意图下载标准就来标准下载网
1-网袋：2-网圈；3一网头：4一连接件：5-网杆6-网柄。图5单杆一体抄网结构示意图
QB/T4515-2013
1一网袋：2一网圈：3一网头：4一连接件：5一网杆：6-网柄：7一折叠活接。图6单杆折叠抄网结构示意图
QB/T4515-2013
1网袋；2一网圈；3一网头；4一连接件；5一上网杆；6-内销：7-下网杆；8-网柄。图7插入式一体抄网结构示意图
QB/T4515-2013
1—网袋；2-网圈：3一网头：4一连接件：5一上网杆：6-内销：7-下网杆：8一网钠：9一折叠活接。图8插入式折叠抄网结构示意图
5.4抄网稳定性
抄网完成安装后，各杆之间应无明显窜动、冕动，网头牢固、折叠式抄网的折叠活接应定位可靠，尤明显错位。
5.5安全要求
使用者可接触的部位不应有会伤害人体的锐角、缺口、毛刺，拉铆钉头、螺钉头均不应外露。5.6安装性能
杆与杆之间应伸缩顺畅、定位准确，无卡死、脱落现象；折叠式抄网的网圈应折叠灵活，无卡死、变形现象；网头安装拧紧后应无松动。5.7网杆抽拉力
5.7.1抽拉式抄网的网杆抽拉力应为20N～100N。5.7.2伸缩式抄网，在锁紧状态下的网杆抽拉力不应小于40N。5.B网柄、网杆、网头结合牢度
5.8.1抽拉式抄网和伸缩式抄网的网杆与网杆（锁紧状态）、网杆与网头之间承受200N静拉力时不移位、不脱落。
5.8.2抄网的网柄与网杆承受100N静拉力不应移位、脱落。5.9网杆抗压强度
网杆承受6.9规定的700N静压力后，抗压变形率不应大于3%（插入式抄网除外），试验后功能件不应有失灵、网杆卡死等现象。9
