【其他行业标准】 人造革合成革试验方法 耐水解的测定

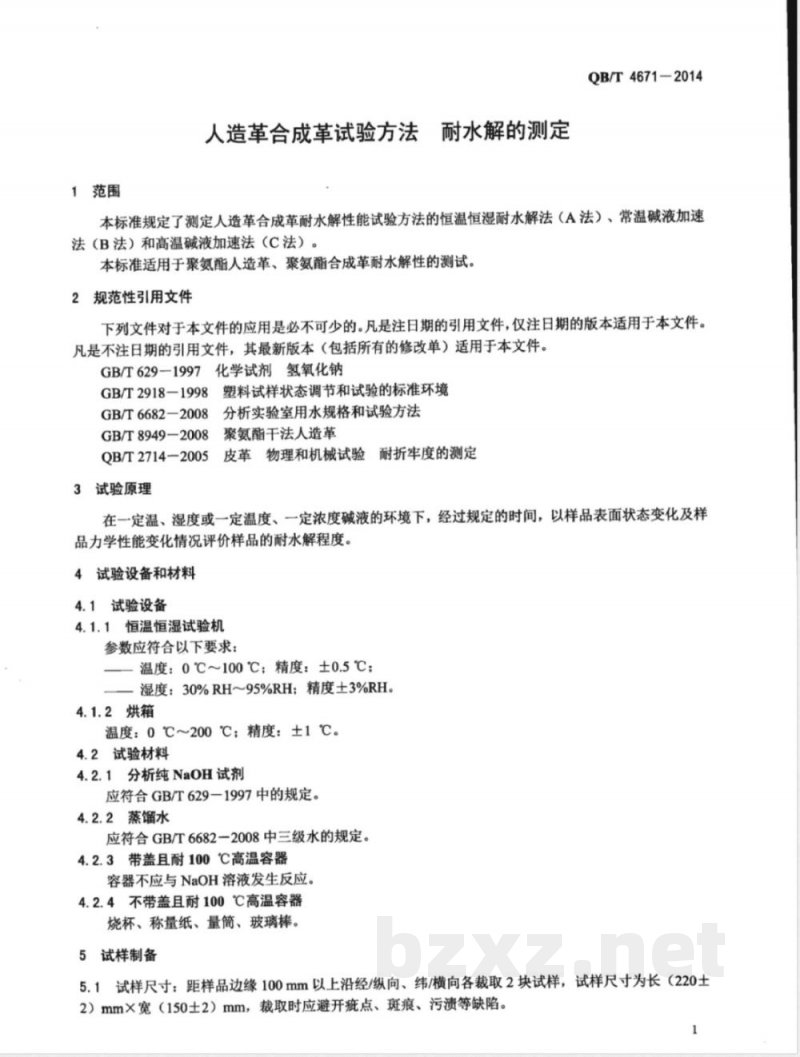

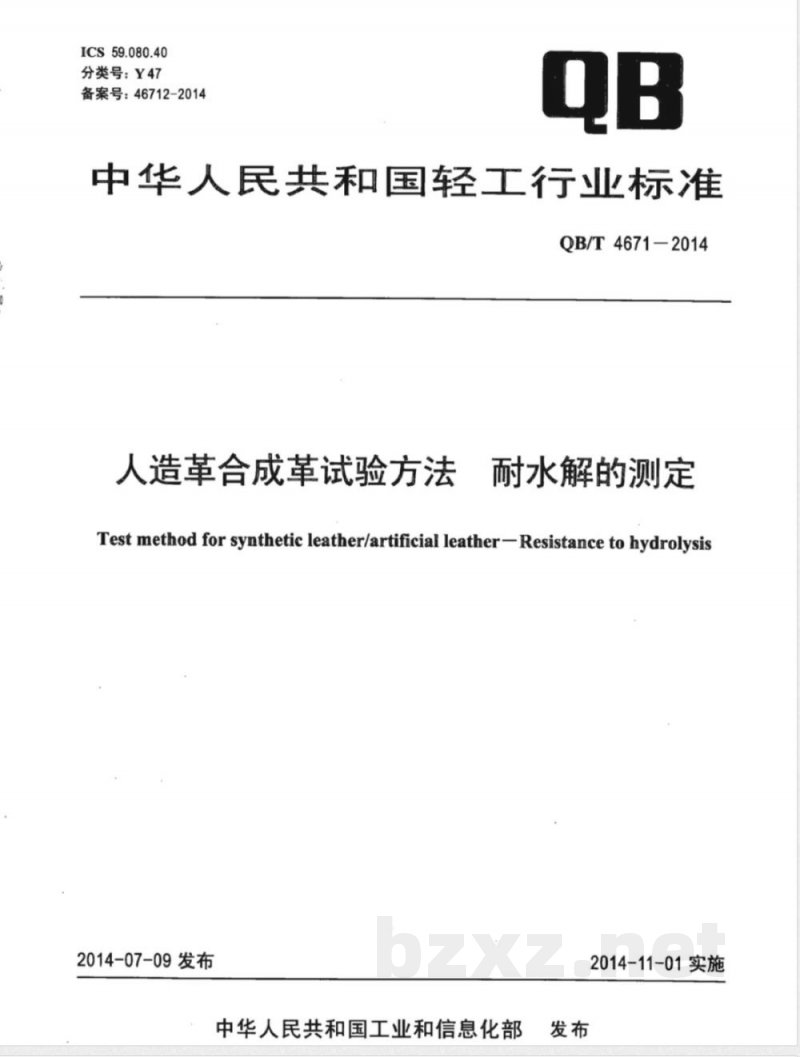

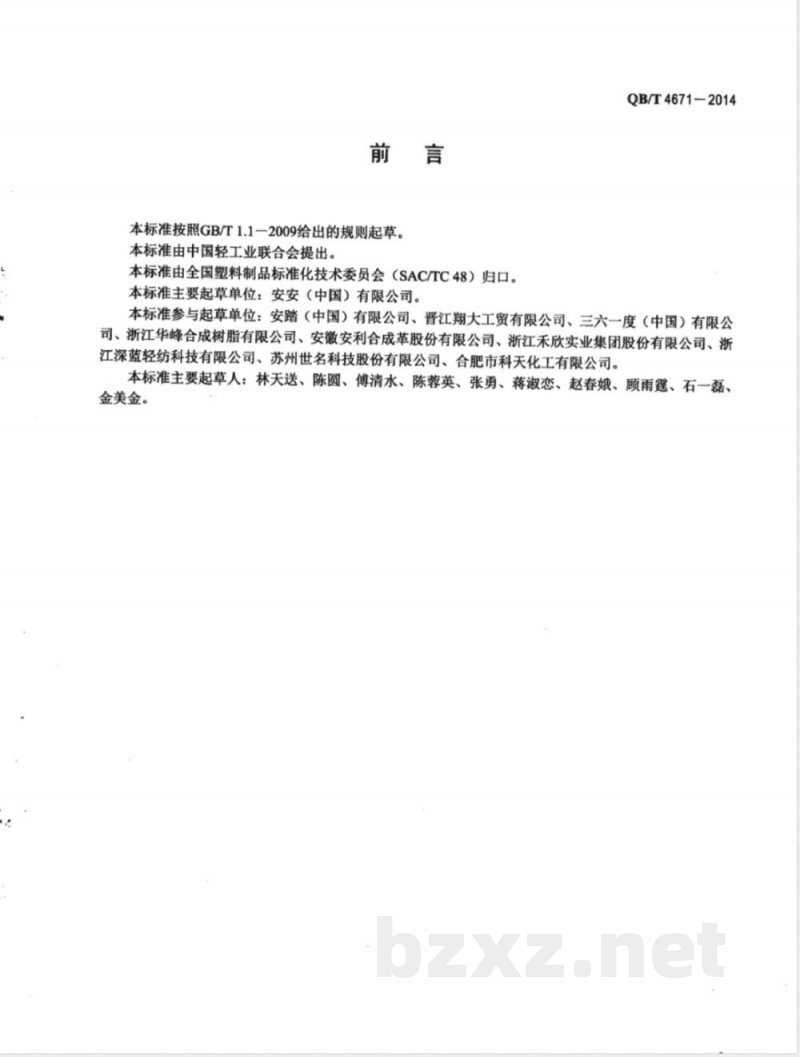

ICS 59.080.40 分类号：Y47 备案号：46712-2014 QB/T 4671-2014 中华人民共和国轻工行业标准 人造革合成革试验方法 耐水解的测定 Test method for synthetic leather/artificial leather - Resistance to hydrolysis 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本标准主要起草单位：安安（中国）有限公司。 参与起草单位：安踏（中国）有限公司、晋江翔大工贸有限公司、三六一度（中国）有限公司、浙江华峰合成树脂有限公司、安徽安利合成革股份有限公司、浙江禾欣实业集团股份有限公司、浙江深蓝轻纺科技有限公司、苏州世名科技股份有限公司、合肥市科天化工有限公司。 主要起草人：林天送、陈圆、傅清水、陈蓉英、张勇、蒋淑恋、赵春娥、顾雨霆、石一磊、金美金。 1 范围 本标准规定了人造革合成革耐水解性能试验方法，包括恒温恒湿耐水解法（A法）、常温碱液加速法（B法）和高温碱液加速法（C法）。 本标准适用于聚氨酯人造革、聚氨酯合成革耐水解性能的测试。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 629-1997 化学试剂 氢氧化钠 GB/T 2918-1998 塑料试样状态调节和试验的标准环境 GB/T 6682-2008 分析实验室用水规格和试验方法 GB/T 8949-2008 聚氨酯干法人造革 QB/T 2714-2005 皮革物理和机械试验 耐折牢度的测定 3 试验原理 在一定温度、湿度或一定温度与碱液环境下，经规定时间处理后，通过观察样品表面状态变化及力学性能变化，评价材料的耐水解程度。 4 试验设备和材料 4.1 试验设备 4.1.1 恒温恒湿试验机：温度0℃～100℃，精度±0.5℃；湿度30%RH～95%RH，精度±3%RH。 4.1.2 烘箱：温度0℃～200℃，精度±1℃。 4.2 试验材料 4.2.1 分析纯NaOH试剂，应符合GB/T 629-1997。 4.2.2 蒸馏水，应符合GB/T 6682-2008三级水要求。 4.2.3 耐100℃高温带盖容器，且不与NaOH溶液发生反应。 4.2.4 不带盖耐高温容器、烧杯、量筒、玻璃棒、称量纸等。 5 试样制备 5.1 试样尺寸：距样品边缘100mm以上，沿经向或纬向各裁取2块试样，尺寸为220mm×150mm（±2mm），避开缺陷区域。 5.2 特殊材料可按实际情况调整试样形状与尺寸。 6 试验步骤 耐水解性能试验方法分为A法、B法和C法，其中B法为仲裁方法。 6.1 恒温恒湿耐水解法（A法） 将试样置于70℃、相对湿度95%的恒温恒湿试验机中，试样不得接触箱壁及彼此接触。 处理24h的整数倍后取出（不超过2400h），按GB/T 2918-1998在23℃±2℃、相对湿度50%±10%环境中放置2h，观察表面是否出现明显变化。 6.2 常温碱液加速法（B法） 配制10% NaOH溶液（分析纯NaOH与蒸馏水），充分搅拌后冷却至23℃。 在23℃±2℃、相对湿度50%±5%条件下，将试样浸泡于溶液中12h的整数倍（不超过1200h），取出后用清水冲洗至pH 6～8，观察表面状态变化。 随后将试样置于（102±2）℃烘箱中干燥。 6.3 高温碱液加速法（C法） 配制10% NaOH溶液并充分溶解后置于耐高温容器中。 将容器密封后置于70℃恒温水浴中加热，使试验在高温碱性条件下进行。 （后续步骤原文缺失）
