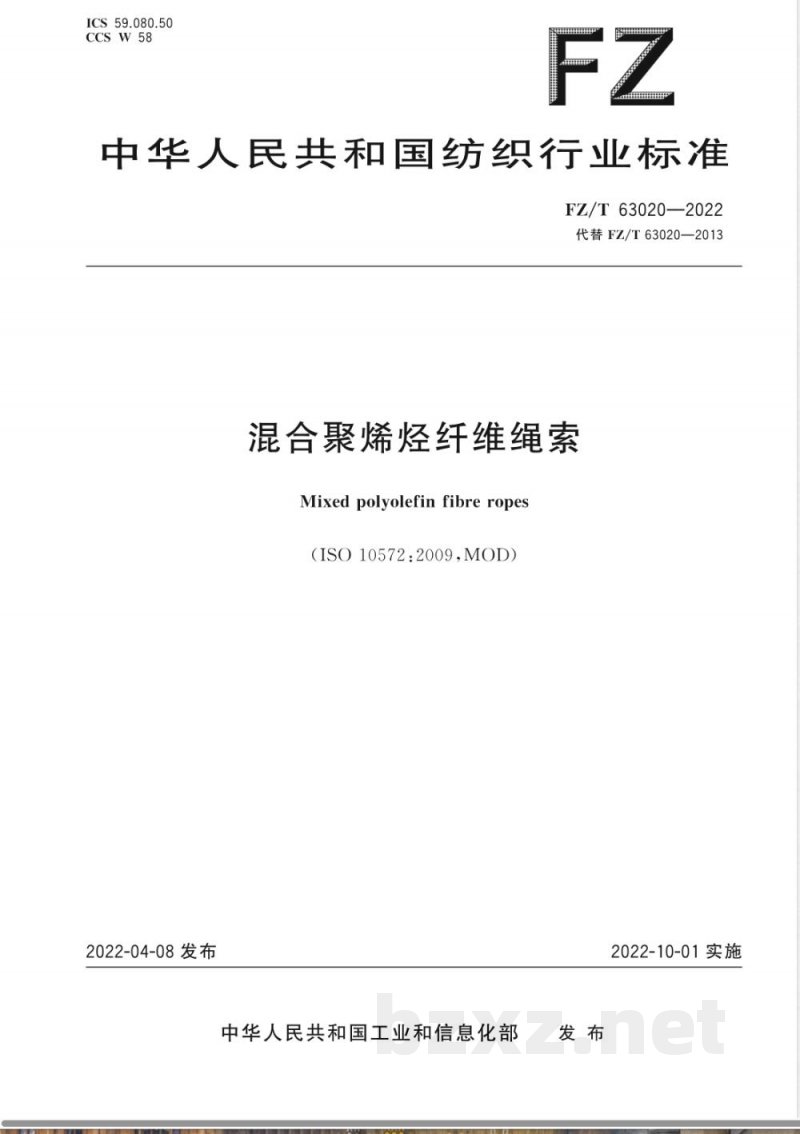

ICS59.080.50
CCS W 58
中华人民共和国纺织行业标准
FZ/T63020—2022
代替FZ/T63020—2013
混合聚烯烃纤维绳索
Mixed polyolefin fibre ropes(ISO10572:2009,MOD）
2022-04-08发布
中华人民共和国工业和信息化部发布
2022-10-01实施
FZ/T 63020—2022

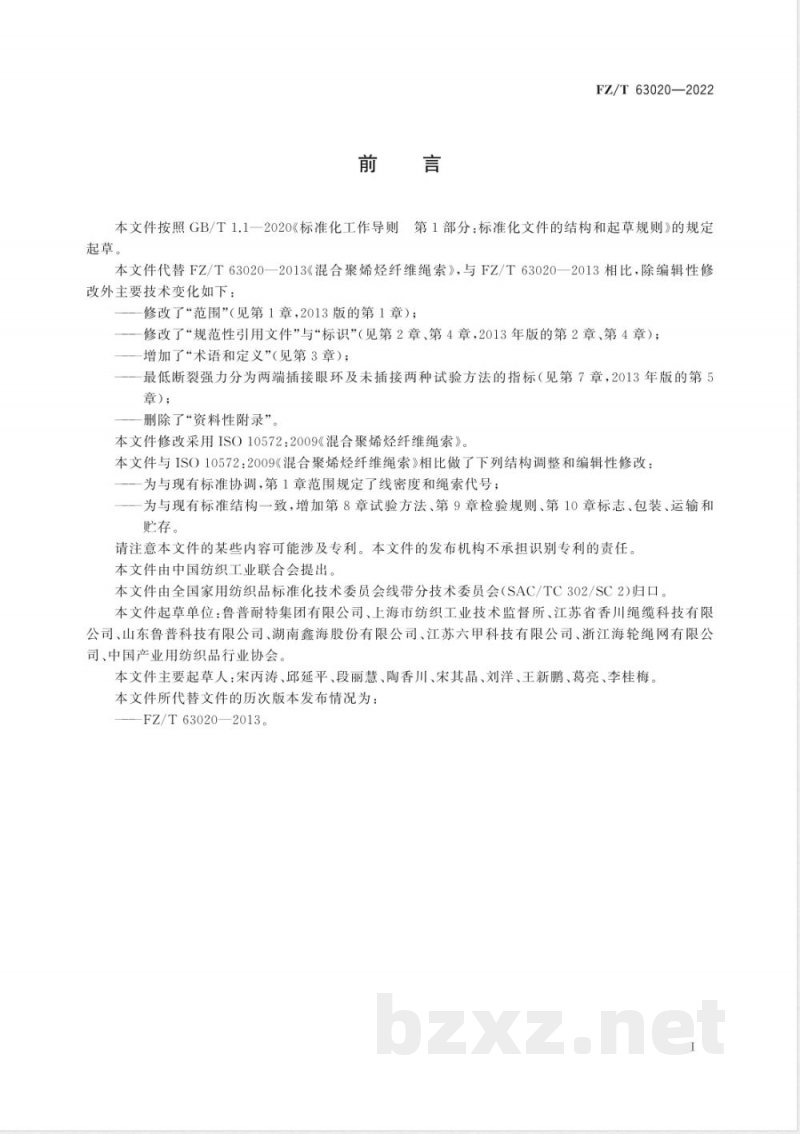

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替FZ/T63020一2013《混合聚烯烃纤维绳索》，与FZ/T63020—2013相比，除编辑性修改外主要技术变化如下：
修改了“范围”（见第1章，2013版的第1章）；一修改了“规范性引用文件”与“标识”（见第2章、第4章，2013年版的第2章、第4章）；增加了“术语和定义”（见第3章）；最低断裂强力分为两端插接眼环及未插接两种试验方法的指标（见第7章，2013年版的第5章)；
一删除了“资料性附录”。
本文件修改采用ISO10572：2009《混合聚烯烃纤维绳索》。本文件与ISO10572：2009《混合聚烯烃纤维绳索》相比做了下列结构调整和编辑性修改：一为与现有标准协调，第1章范围规定了线密度和绳索代号；一为与现有标准结构一致，增加第8章试验方法、第9章检验规则、第10章标志、包装、运输和贮存。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出。本文件由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2)归口。本文件起草单位：鲁普耐特集团有限公司、上海市纺织工业技术监督所、江苏省香川绳缆科技有限公司、山东鲁普科技有限公司、湖南鑫海股份有限公司、江苏六申科技有限公司、浙江海轮绳网有限公司、中国产业用纺织品行业协会。本文件主要起草人：宋丙涛、邱延平、段丽慧、陶香川、宋其晶、刘洋、王新鹏、葛亮、李桂梅。本文件所代替文件的历次版本发布情况为：FZ/T63020—2013。

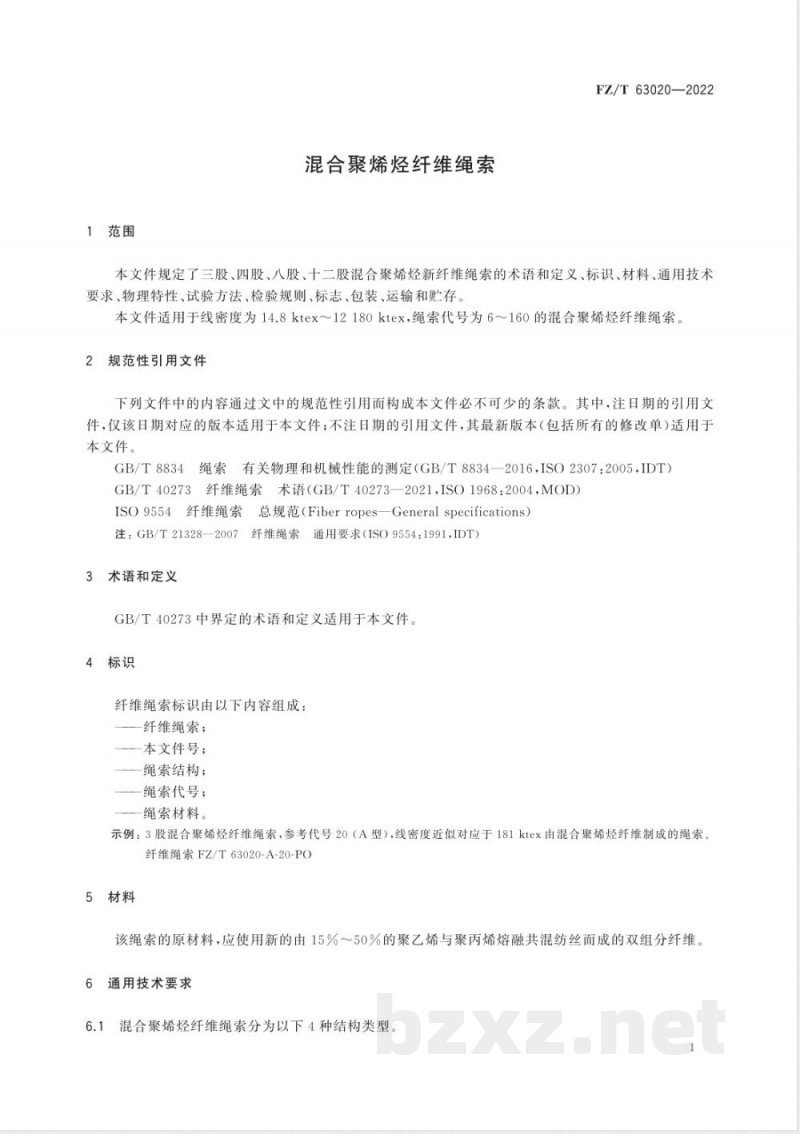

1范围
混合聚烯烃纤维绳索
FZ/T63020—2022
本文件规定了三股、四股、八股、十二股混合聚烯烃新纤维绳索的术语和定义、标识、材料、通用技术要求、物理特性、试验方法、检验规则、标志、包装、运输和贮存。本文件适用于线密度为14.8ktex～12180ktex，绳索代号为6～160的混合聚烯烃纤维绳索。规范性引用文件
下列文件中的内容通过文中的规范性弓引用而构成本文件必不可少的条款。其中，注目期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8834绳索有关物理和机械性能的测定（GB/T8834—2016，ISO2307:2005，IDT）GB/T40273纤维绳索术语（GB/T40273—2021,ISO1968:2004,MOD)ISO9554纤维绳索总规范（Fiberropes—General specifications）注：GB/T21328—2007纤维绳索通用要求（ISO9554：1991,IDT）3术语和定义
GB/T40273中界定的术语和定义适用于本文件。4标识
纤维绳索标识由以下内容组成：纤维绳索；
—本文件号；
绳索结构；
一绳索代号；
绳索材料。
示例：3股混合聚烯烃纤维绳索，参考代号20（A型），线密度近似对应于181ktex由混合聚烯烃纤维制成的绳索。纤维绳索FZ/T63020-A-20-PO
5材料
该绳索的原材料，应使用新的由15%～50%的聚乙烯与聚丙烯熔融共混纺丝而成的双组分纤维。6通用技术要求
混合聚烯烃纤维绳索分为以下4种结构类型。1
FZ/T63020—2022
A型：三股绳索，见图1。
B型：四股绳索，见图2。
L型：八股绳索，见图3
T型：十二股绳索，见图4。
图1三股绳索（A型）
四股绳索（B型）
八股绳索（L型）
图4+二股绳索（T型）
6.2结构类型、捻距、制造、标签，包装，计量、长度与偏差应符合ISO9554的要求。7物理特性
线密度和最低断裂强力应符合表1、表2和表3的规定。绳索代号：
表1A型三股混合聚烯烃纤维绳索的线密度和最低断裂强力线密度h.c
公称值/ktex
“绳索代号相当于其以毫米计的近似直径。允许偏差/%
FZ/T63020—2022
最低断裂强力d/kN
无眼环
b线密度（以千特克斯计)相当于绳索单位长度的净质量，用克每米或千克每千米表示。线密度在加以GB/T8834给出的预加张力时测量。d断裂强力对应于新制的、干态或湿态的绳索。尾端插接眼环
“该最低断裂强力值是依据GB/T8834指定的试验方法和试验条件下测得的，不代表在其他环境条件和使用场合下的实际断裂强力值。1
值得关注的是，绳索尾段插接的方式和质量、加载速率、预处理和施加于绳索的预加张力等都将影响断裂强力。绳索卷绕于桩柱、绞盘、滑轮或滑车上，可能在低于此强力值时断裂。打结或扭曲的绳索将大为降低其断裂强力；尾段未插接绳索会比尾段插接眼环绳索的断裂强力高10%，供设计使用时参考。
FZ/T63020—2022
绳索代号
B型四股混合聚烯烃纤维绳索的线密度和最低断裂强力表2
线密度b.c
公称值/ktexWww.bzxZ.net
绳索代号相当于其以毫米计的近似直径。允许偏差/%
最低断裂强力d.e/kN
无眼环
b线密度（以千特克斯计)相当于绳索单位长度的净质量，用克每米或千克每千米表示线密度在加以GB/T8834给出的预加张力时测量。断裂强力对应于新制的、干态或湿态的绳索尾端插接眼环
e该最低断裂强力值是依据GB/T8834指定的试验方法和试验条件下测得的，不代表在其他环境条件和使用场合下的实际断裂强力值。值得关注的是，绳索尾段插接的方式和质量、加载速率、预处理和施加于绳索的预加张力等都将影响断裂强力。绳索卷绕于桩柱、绞盘、滑轮或滑车上，可能在低于此强力值时断裂。打结或扭曲的绳索将大为降低其断裂强力；尾段未插接绳索会比尾段插接眼环绳索的断裂强力高10%，供设计使用时参考。
FZ/T63020—2022
表3L型八股和T型十二股混合聚烯烃纤维绳索的线密度和最低断裂强力绳索代号
线密度h.
公称值/ktex
充许偏差/%
最低断裂强力d.e/kN
无眼环
尾端插接眼环
FZ/T63020—2022
表3L型八股和T型十二股混合聚烯烃纤维绳索的线密度和最低断裂强力（续）绳索代号
公称值/ktex
线密度b.e
绳索代号相当于其以毫米计的近似直径，允许偏差/%
最低断裂强力d/kN
无眼环
b线密度（以千特克斯计)相当于绳索单位长度的净质量，用克每米或千克每千米表示。:线密度在加以GB/T8834给出的预加张力时测量d断裂强力对应于新制的、干态或湿态的绳索。尾端插接眼环
该最低断裂强力值是依据GB/T8834指定的试验方法和试验条件下测得的，不代表在其他环境条件和使用场合下的实际断裂强力值。值得关注的是，绳索尾段插接的方式和质量、加载速率、预处理和施加于绳索的预加张力等都将影响断裂强力。绳索卷绕于桩柱、绞盘、滑轮或滑车上，可能在低于此强力值时断裂。打结或扭曲的绳索将大为降低其断裂强力；尾段未插接绳索会比尾段插接眼环绳索的断裂强力高10%，供设计使用时参考。
8试验方法
线密度
按GB/T8834的规定进行检验。
8.2最低断裂强力
按GB/T8834的规定进行检验。
9检验规则
以相同工艺、相同材料制造的同一类型、相同规格的产品为一批。9.2抽样
按GB/T8834的规定进行抽样。
9.3检验
9.3.1每批产品须经生产厂质量检验部门按本文件检验合格后方能出厂，并附有检验合格证。9.3.2
检验项目按本文件第6、第7章要求。9.4判定规则
检验结果符合本文件第6章、第7章的要求，则判该批产品合格，否则判该批产品不合格。6
标志、包装、运输和贮存
标志、包装
FZ/T63020—2022
绳索应将一根橙色绳纱和一根棕色绳纱编入其中一绳股内，以标明该聚烯烃纤维绳索的材料、性质和来源与本文件符合。该标志在使用中应能保待可以识别。产品应卷绕整齐，并用化学纤维绳索或绳股捆扎牢固，用避光防潮材料包装并按要求进行标志。10.2
运输和购存
10.2.1产品在运输和装卸过程中，切勿拖电、钩挂，避免损坏包装和产品。产品应贮存在远离热源、无化学品污染、无阳光直射、清洁干燥的库房内。产品贮存期超过两10.2.2
年的应经复验合格后方可出厂。11其他
用户对产品有特殊要求的，由供需双方另订协议。
