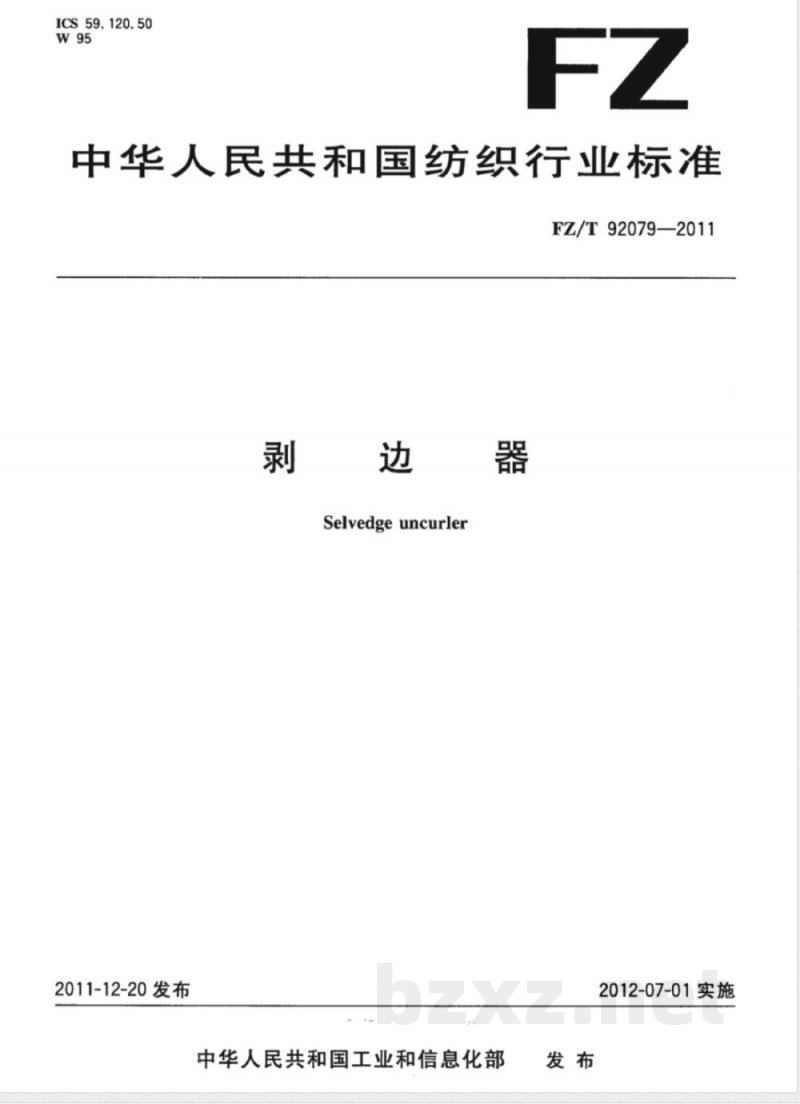

【其他行业标准】 剥边器

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T92079—2011
Selvedge uncurler
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布

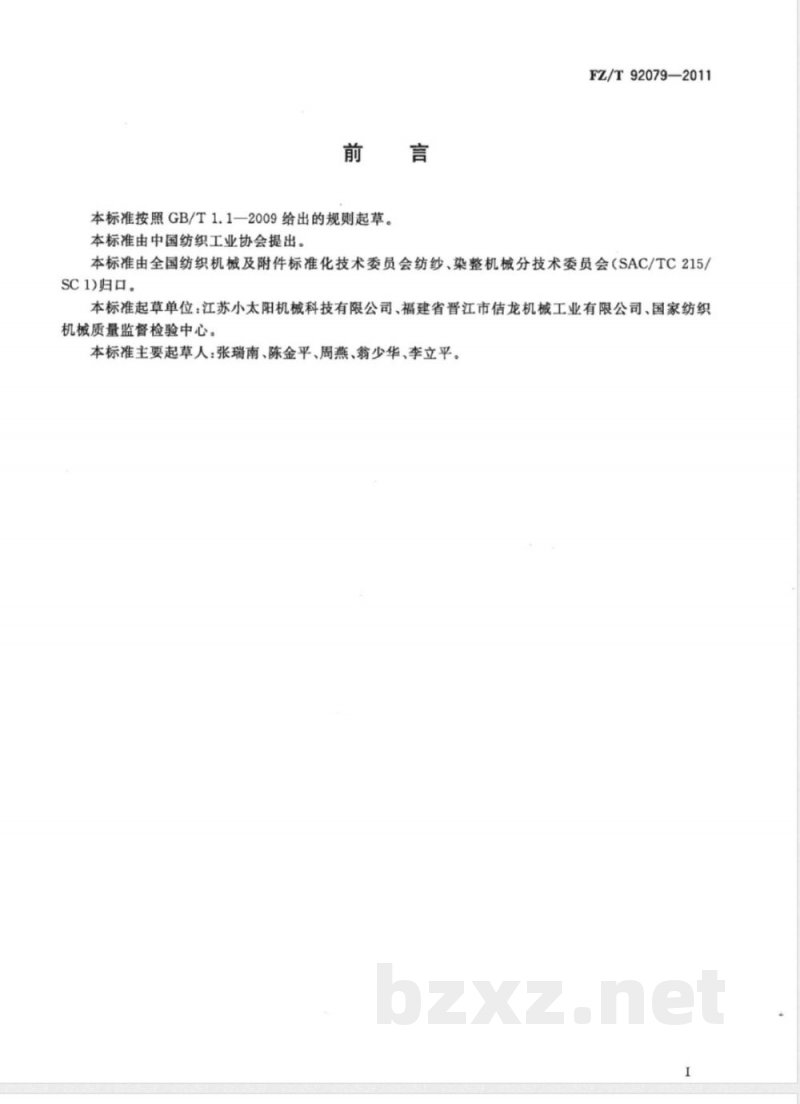

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业协会提出。FZ/T92079-—2011
本标准由全国纺织机械及附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归口。
本标准起草单位：江苏小太阳机械科技有限公司、福建省晋江市估龙机械工业有限公司、国家纺织机械质量监督检验中心。
本标准主要起草人：张瑞南、陈金平、周燕、翁少华、李立平。范围

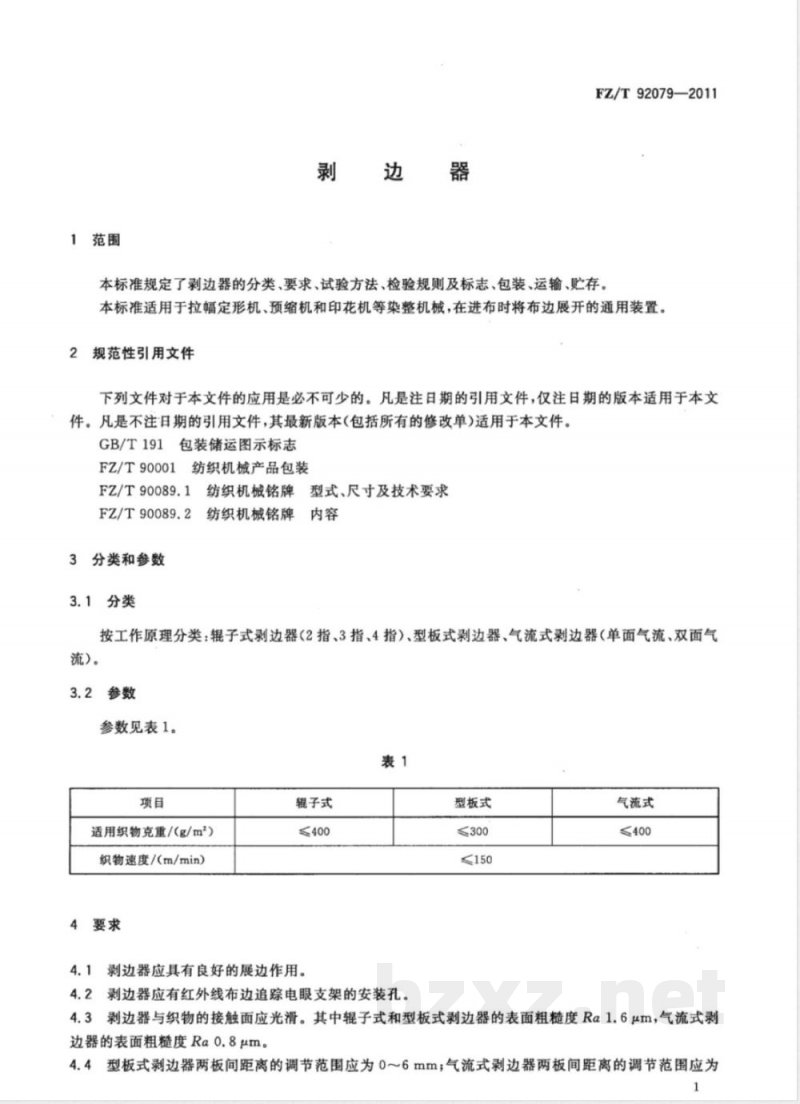

FZ/T92079—2011
本标准规定了剥边器的分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于拉幅定形机、预缩机和印花机等染整机械，在进布时将布边展开的通用装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
FZ/T90001纺织机械产品包装
FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2
纺织机械铭牌内容
3分类和参数
3.1分类
按工作原理分类：辊子式剥边器（2指、3指、4指）、型板式剥边器、气流式剥边器（单面气流、双面气流)。
3.2参数
参数见表1。
适用织物克重/(g/m）
织物速度/(m/min）
4要求
辊子式
≤400
4.1剥边器应具有良好的展边作用。4.2剥边器应有红外线布边追踪电眼支架的安装孔。型板式
≤300
≤150
气流式
≤400
4.3剥边器与织物的接触面应光滑。其中辊子式和型板式剥边器的表面粗糙度Ra1.6μm，气流式剥边器的表面粗糙度Ra0.8μm。
4.4型板式剥边器两板间距离的调节范围应为0～6mm；气流式剥边器两板间距离的调节范围应为1
FZ/T92079—2011

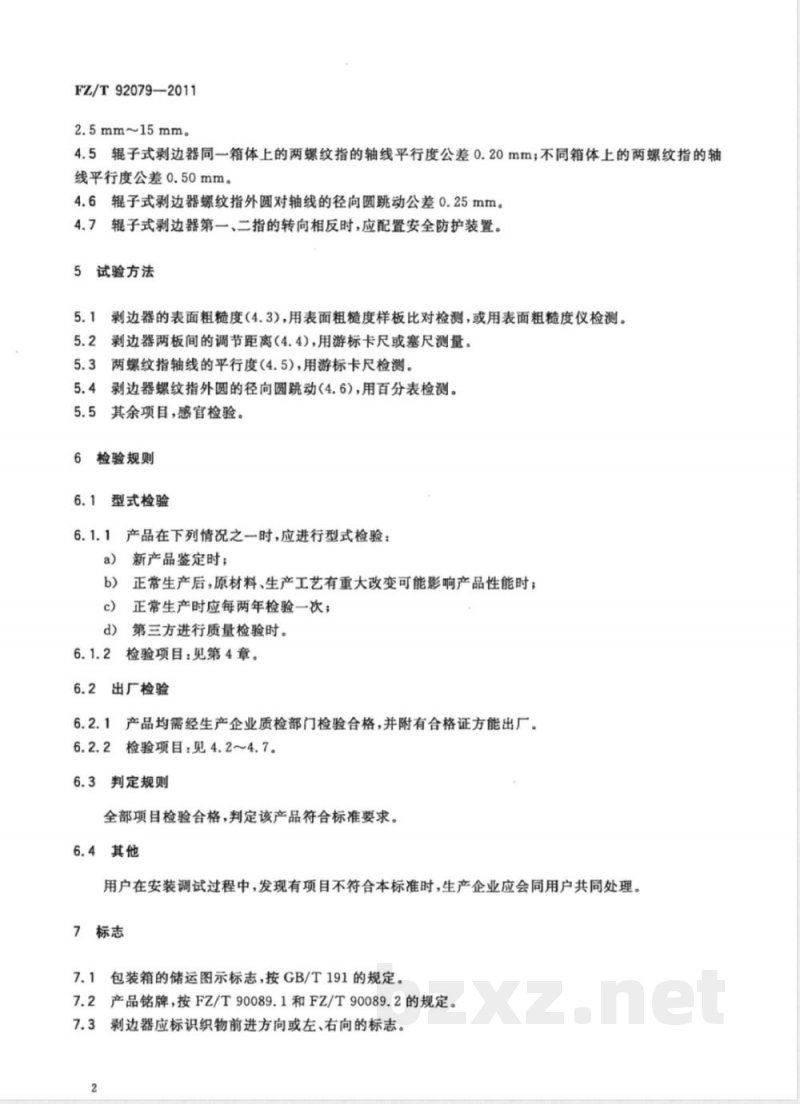

2.5mm15mm。
4.5辊子式剥边器同一箱体上的两螺纹指的轴线平行度公差0.20mm；不同箱体上的两螺纹指的轴线平行度公差0.50mm。
4.6辊子式剥边器螺纹指外圆对轴线的径向圆跳动公差0.25mm。4.7辊子式剥边器第一、二指的转向相反时，应配置安全防护装置。5试验方法
5.1剥边器的表面粗糙度（4.3），用表面粗糙度样板比对检测，或用表面粗糙度仪检测。5.2剥边器两板间的调节距离（4.4），用游标卡尺或塞尺测量。5.3两螺纹指轴线的平行度（4.5)，用游标卡尺检测。5.4剥边器螺纹指外圆的径向圆跳动（4.6)，用百分表检测。5.5其余项目，感官检验。
6检验规则免费标准下载网bzxz
6.1型式检验
6.1.1产品在下列情况之一时，应进行型式检验：新产品鉴定时；
正常生产后，原材料、生产工艺有重大改变可能影响产品性能时；b)
正常生产时应每两年检验一次；c)
第三方进行质量检验时。
6.1.2检验项目：见第4章。
6.2出厂检验
6.2.1产品均需经生产企业质检部门检验合格，并附有合格证方能出厂。6.2.2检验项目：见4.2~4.7。
6.3判定规则
全部项目检验合格，判定该产品符合标准要求。6.4其他
用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户共同处理。7标志
7.1包装箱的储运图示标志，按GB/T191的规定。7.2产品铭牌，按FZ/T90089.1和FZ/T90089.2的规定。7.3剥边器应标识织物前进方向或左、右向的标志。2

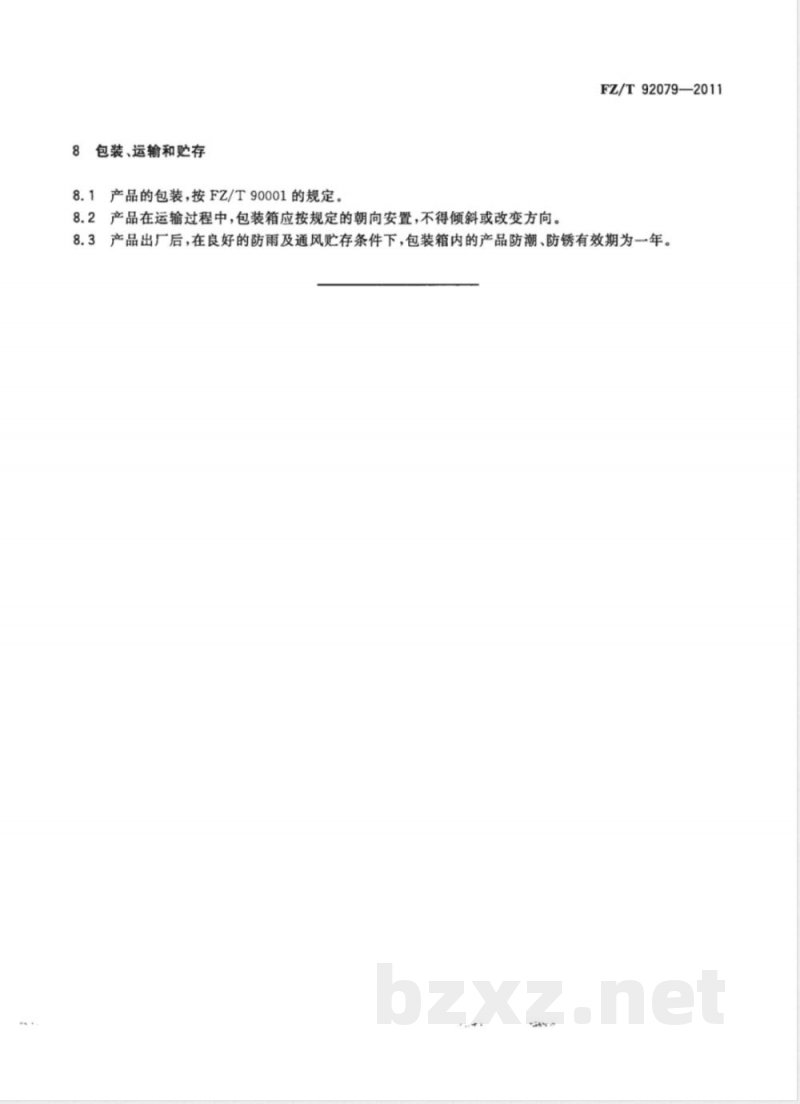

包装、运输和存
8.1产品的包装，按FZ/T90001的规定，8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。FZ/T92079—2011
8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。FZ/T92079-2011
中华人民共和国纺织
行业标准
剥边器
FZ/T92079—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
5字数7千字
2012年3月第一版2012年3月第一次印刷*
书号：155066·2-23111定价14.00元如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
