【其他行业标准】 聚烯烃线

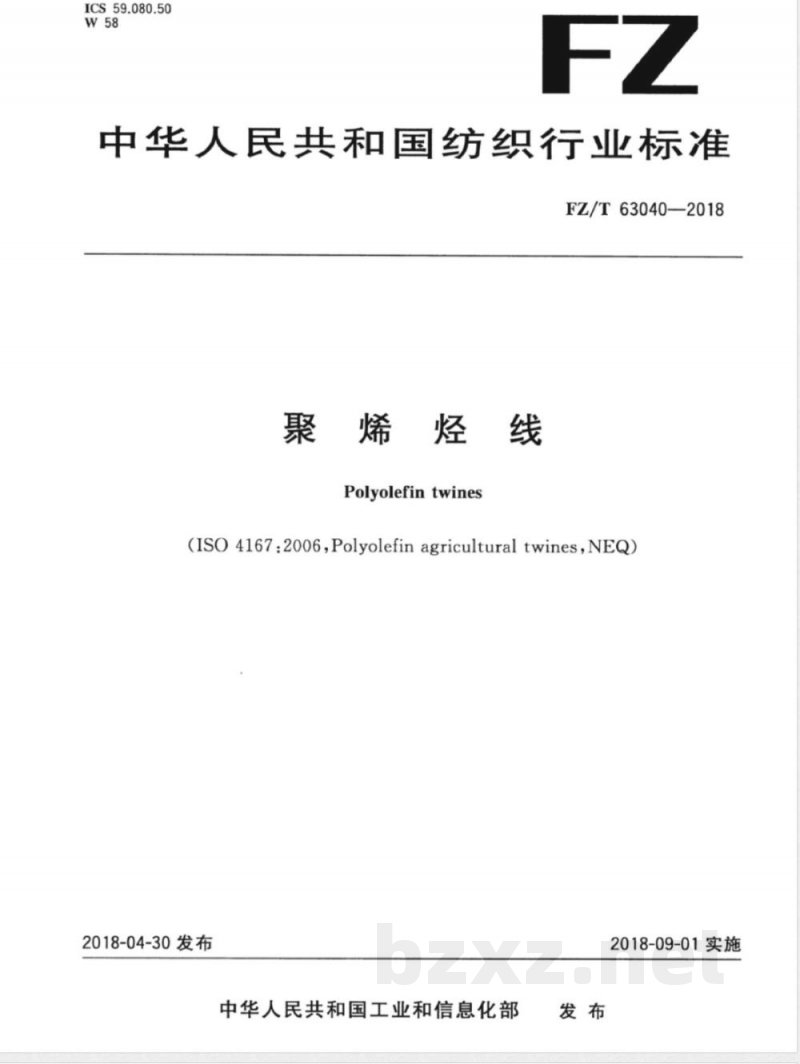

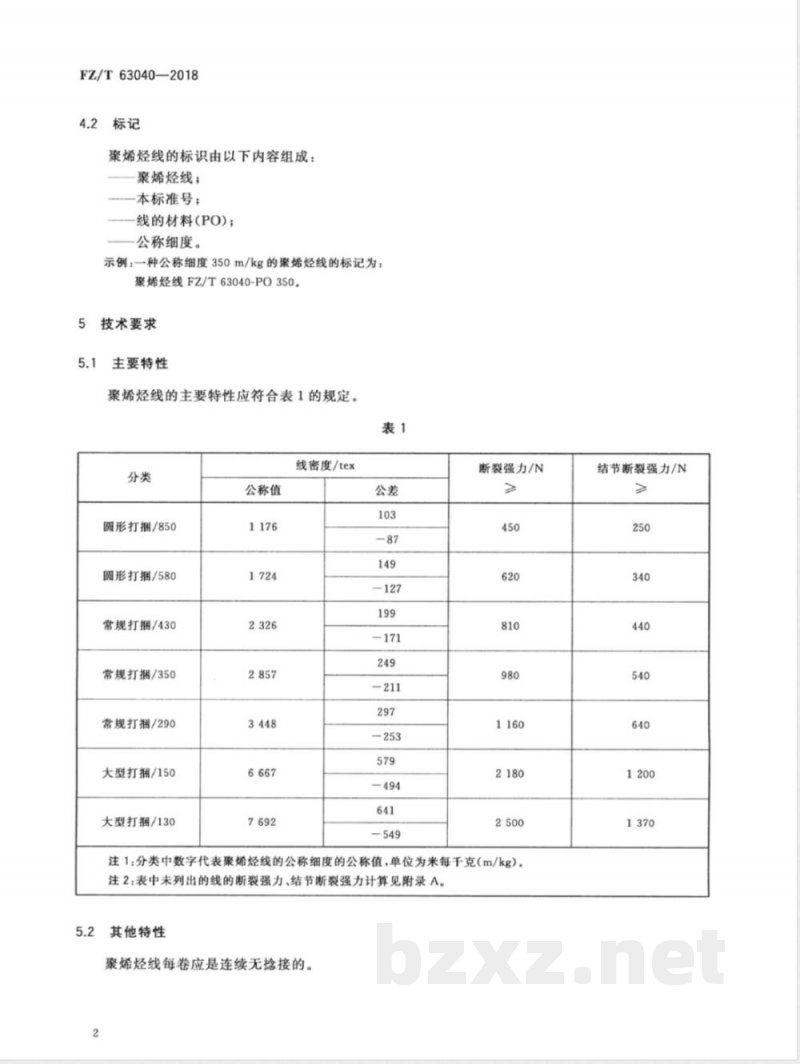

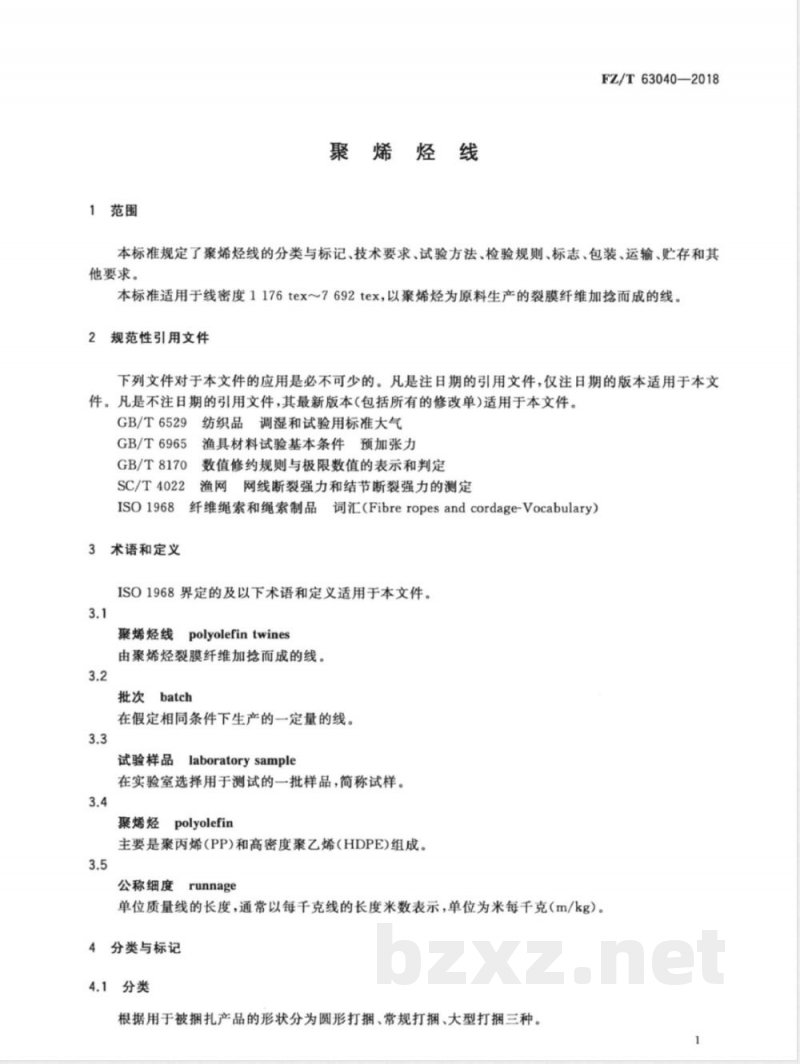

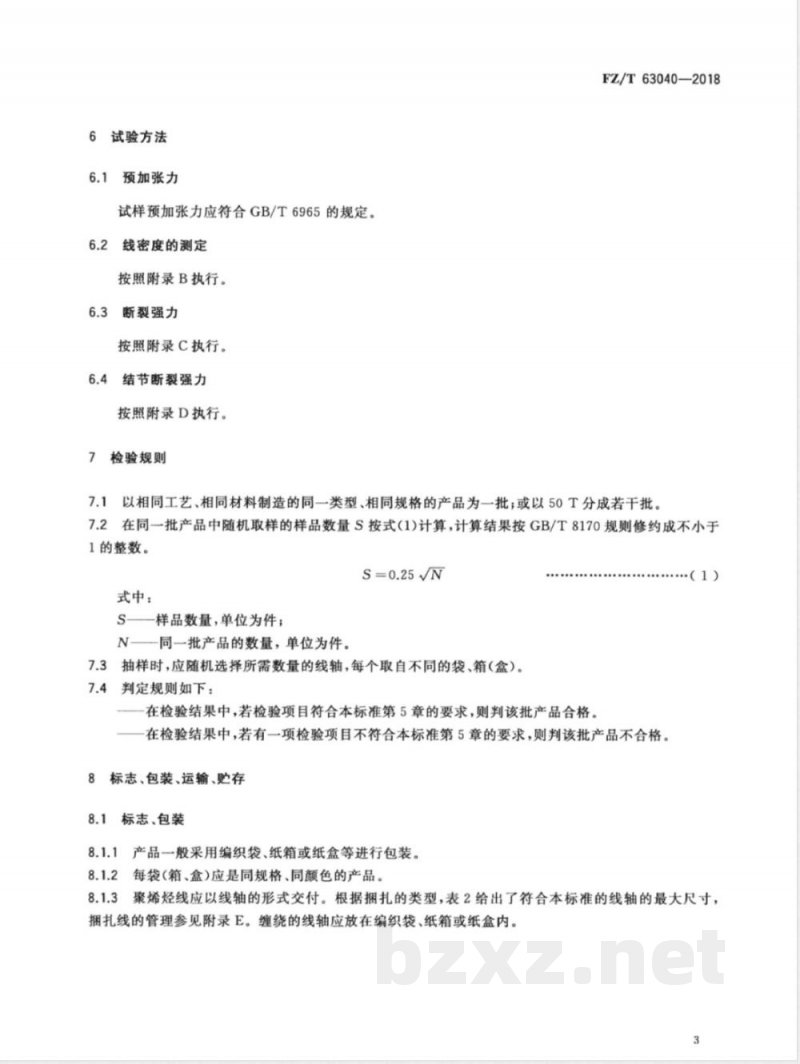

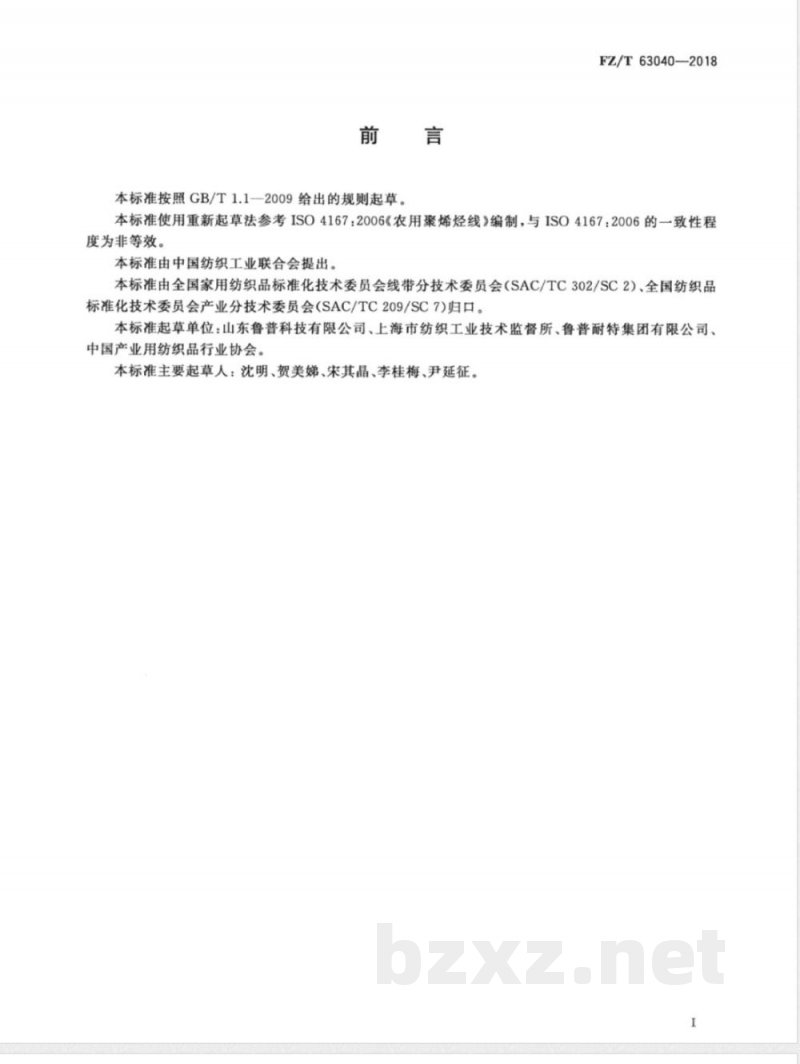

ICS 59.080.50 W58 FZ 中华人民共和国纺织行业标准 FZ/T63040-2018 聚烯烃线 Polyolefin twines (ISO 4167:2006, Polyolefin agricultural twines, NEQ) 2018-04-30发布 2018-09-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1-2009规则起草，使用重新起草法参考ISO 4167:2006《农用聚烯烃线》，与ISO 4167:2006为非等效一致。本标准由中国纺织工业联合会提出，归口单位为全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）和全国纺织品标准化技术委员会产业分技术委员会（SAC/TC209/SC7）。起草单位包括山东鲁普科技有限公司、上海市纺织工业技术监督所、鲁普耐特集团有限公司、中国产业用纺织品行业协会。主要起草人：沈明、贺美娣、宋其晶、李桂梅、尹延征。 1 范围 本标准规定了聚烯烃线的分类与标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存及其他要求。本标准适用于线密度1176tex～7692tex，以聚烯烃为原料生产的裂膜纤维加捻而成的线。 2 规范性引用文件 下列文件对于本标准应用必不可少： - GB/T 6529 纺织品调湿和试验用标准大气 - GB/T 6965 渔具材料试验基本条件及预加张力数值修约规则 - GB/T 8170 极限数值表示和修约规则 - SC/T 4022 渔网网线断裂强力和结节断裂强力测定 - ISO 1968 纤维绳索和绳索制品词汇 注：凡注日期的引用文件，仅注日期版本适用；未注日期的引用文件，其最新版本（含所有修改单）适用。 3 术语和定义 3.1 聚烯烃线（polyolefin twines）由聚烯烃裂膜纤维加捻而成。 3.2 批次（batch）在相同条件下生产的一定量线。 3.3 试验样品（laboratory sample）在实验室选择用于测试的批样，简称试样。 3.4 聚烯烃（polyolefin）主要为聚丙烯（PP）和高密度聚乙烯（HDPE）。 3.5 公称细度（runnage）单位质量线的长度，单位为米每千克（m/kg）。 4 分类与标记 4.1 分类 根据手工捆扎产品的形状分为圆形打捆、常规打捆、大型打捆三种。 4.2 标记 聚烯烃线标识应包含： - 线名称：聚烯烃线 - 标准号 - 材料（PO） - 公称细度 示例：公称细度350m/kg的聚烯烃线标记为：聚烯烃线FZ/T63040-PO350。 5 技术要求 5.1 主要特性 聚烯烃线的主要特性应符合表1规定。 表1 聚烯烃线主要特性 | 分类 | 公称值 m/kg | 线密度 tex | 公差 | 断裂强力 N | 结节断裂强力 N | | 圆形打捆/850 | 1176 | 103 | 450 | >250 | | 圆形打捆/580 | 1724 | 87 | 620 | 340 | | 常规打捆/430 | 2326 | 149 | 810 | 440 | | 常规打捆/350 | 2857 | -127 | 980 | 540 | | 常规打捆/290 | 3448 | 199 | 1160 | 640 | | 大型打捆/150 | 6667 | 579 | 2180 | 1200 | | 大型打捆/130 | 7692 | 641 | 2500 | 1370 | 注1：分类中数字代表公称细度，单位为m/kg。注2：表中未列线的断裂强力和结节断裂强力计算见附录A。 5.2 其他特性 聚烯烃线每卷应连续无捻接。 6 试验方法 6.1 预加张力：按GB/T 6965规定。 6.2 线密度测定：按附录B执行。 6.3 断裂强力测定：按附录C执行。 6.4 结节断裂强力测定：按附录D执行。 7 检验规则 以相同工艺、相同材料制造的同一类型、相同规格的产品为一批，或以50吨分成若干批。 7.1 样品数量计算 在同一批产品中随机取样的数量S按式（1）计算，结果按GB/T 8170修约为不小于1的整数： S = 0.25 × V × N 其中S为样品数量（件），N为同一批产品数量（件）。 7.2 抽样时，应随机选择所需数量的线轴，每个线轴取一份样品。
