【其他行业标准】 喷气织机用喷嘴 第2部分：辅喷嘴

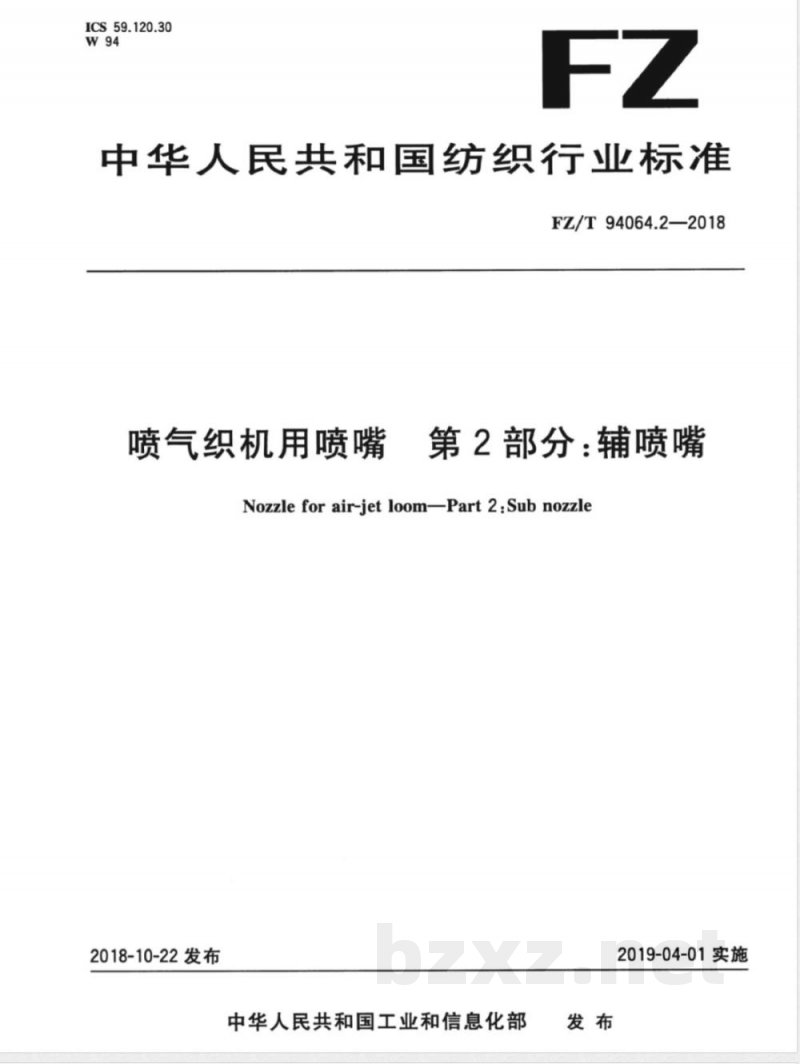

中华人民共和国纺织行业标准 FZ/T94064.2—2018 喷气织机用喷嘴 第2部分：辅喷嘴
Nozzle for air-jet loom Part 2: Sub nozzle
2018-10-22发布
中华人民共和国工业和信息化部发布 2019-04-01实施

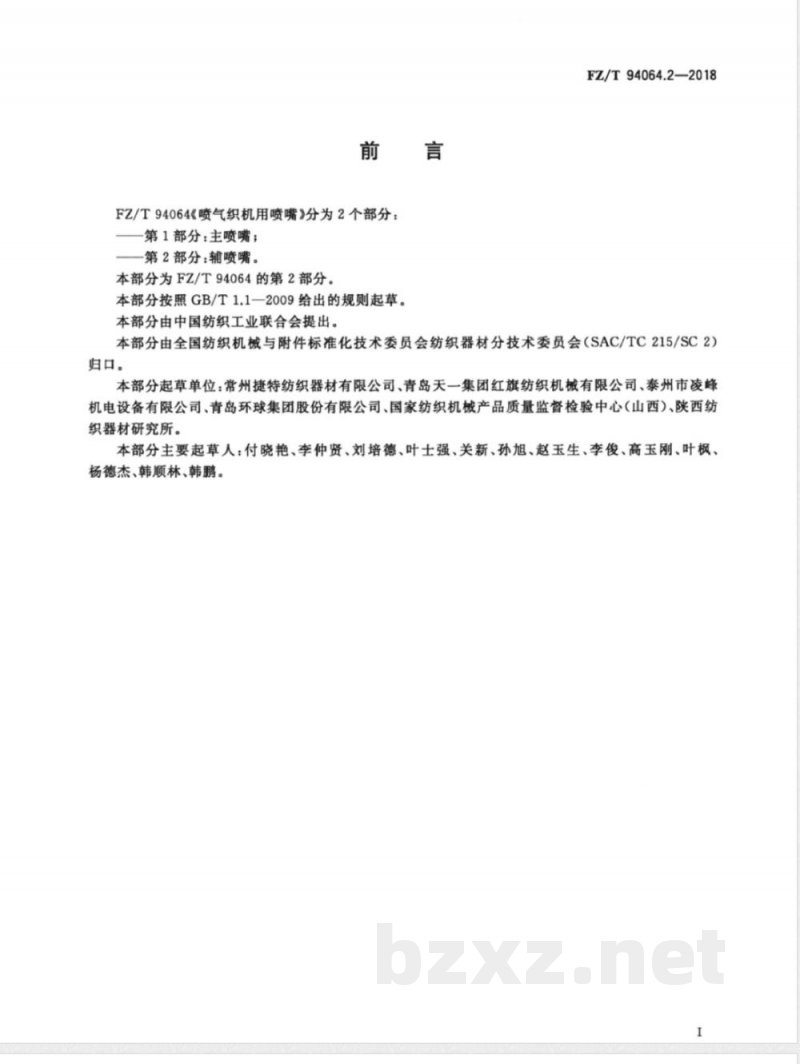

FZ/T94064《喷气织机用喷嘴》分为两部分：第1部分为主喷嘴，第2部分为辅喷嘴。本部分为FZ/T94064的第2部分，按照GB/T1.1—2009起草，由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。起草单位包括常州捷特纺织器材有限公司、青岛天一集团红旗纺织机械有限公司、泰州市凌峰机电设备有限公司、青岛环球集团股份有限公司、国家纺织机械产品质量监督检验中心（山西）、陕西纺织器材研究所。主要起草人有付晓艳、李仲贤、刘培德、叶士强、关新、孙旭、赵玉生、李俊、高玉刚、叶枫、杨德杰、韩顺林、韩鹏。

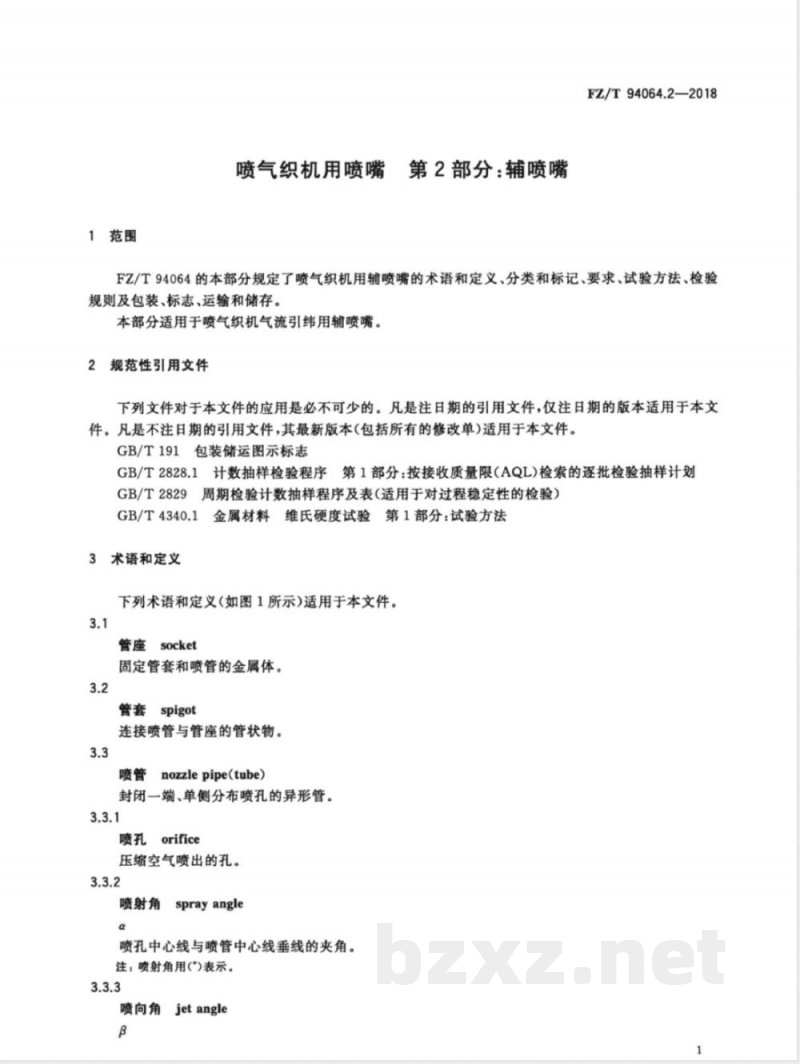

1 范围
本部分规定了喷气织机用辅喷嘴的术语和定义、分类和标记、要求、试验方法、检验规则及包装、标志、运输和储存，适用于喷气织机气流引纬用辅喷嘴。
2 规范性引用文件
下列文件对于本部分的应用必不可少。注日期的引用文件，仅注日期的版本适用于本部分；不注日期的引用文件，其最新版本（包括所有修改单）适用于本部分。
- GB/T191 包装储运图示标志
- GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
- GB/T2829 周期检验计数抽样程序及表（适用于过程稳定性检验）
- GB/T4340.1 金属材料维氏硬度试验 第1部分：试验方法
3 术语和定义
3.1 管座（Esocket）固定管套和喷管的金属体。
3.2 管套（spigot）连接喷管与管座的管状物。
3.3 喷管（nozzle pipe / tube）封闭一端、单侧分布喷孔的异形管。
3.3.1 喷孔（orifice）压缩空气喷出的孔。
3.3.2 喷射角（spray angle α）喷孔中心线与喷管中心线垂线的夹角，用度(°)表示。

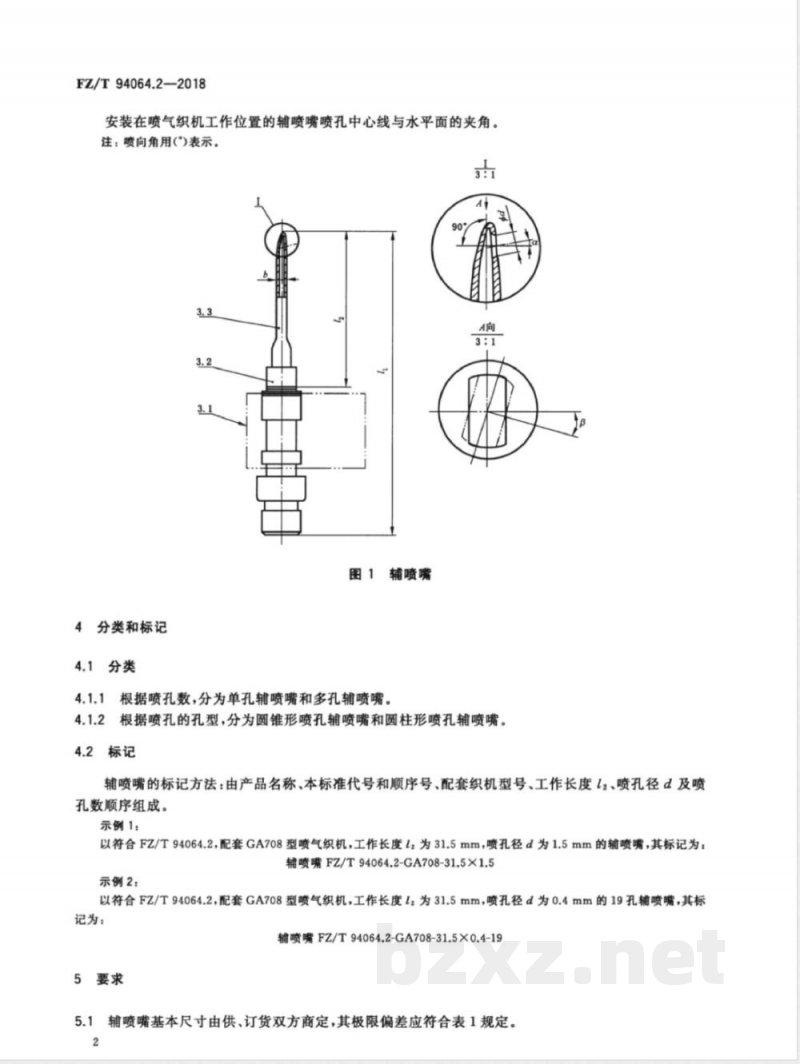

3.3.3 喷向角（jet angle β）安装在喷气织机工作位置的辅喷嘴喷孔中心线与水平面的夹角。
4 分类和标记
4.1 分类
4.1.1 根据喷孔数分为单孔辅喷嘴和多孔辅喷嘴。下载标准就来标准下载网
4.1.2 根据喷孔孔型分为圆锥形喷孔辅喷嘴和圆柱形喷孔辅喷嘴。
4.2 标记
辅喷嘴的标记方法由产品名称、本标准代号和顺序号、配套织机型号、工作长度 l、喷孔径 d 及喷孔数顺序组成。
示例1：符合FZ/T94064.2，配套GA708型喷气织机，工作长度 l 为31.5mm，喷孔径 d 为1.5mm的辅喷嘴，其标记为：辅喷嘴FZ/T94064.2-GA708-31.5X1.5
示例2：符合FZ/T94064.2，配套GA708型喷气织机，工作长度 l 为31.5mm，喷孔径 d 为0.4mm的19孔辅喷嘴，其标记为：辅喷嘴FZ/T94064.2-GA708-31.5X0.4-19
5 要求
5.1 辅喷嘴基本尺寸由供、订货双方商定，其极限偏差应符合表1规定。

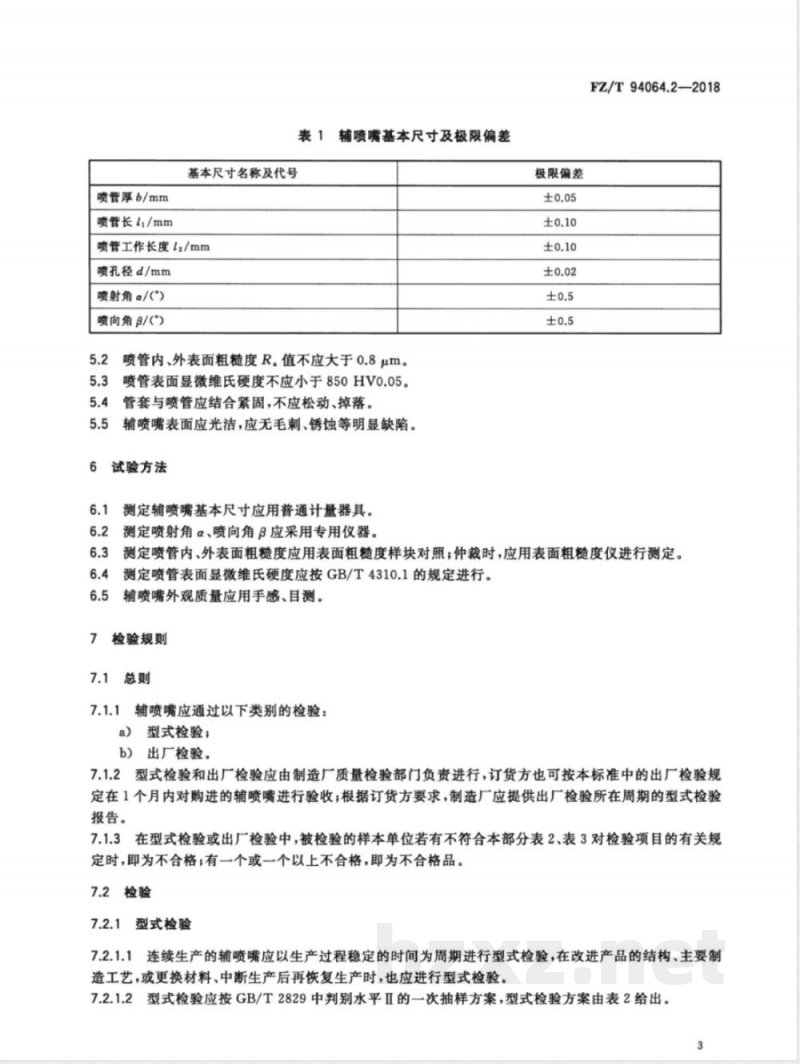

表1 辅喷嘴基本尺寸及极限偏差
- 喷管厚 b/mm
- 喷管工作长度 l/mm
- 喷孔径 d/mm
- 喷射角 α/(°)
- 喷向角 β/(°)
5.2 喷管内外表面粗糙度 Rz 值不应大于0.8μm。
5.3 喷管表面显微维氏硬度不应小于850 HV0.05。管套与喷管应结合紧固，不应松动、掉落。
5.4 辅喷嘴表面应光洁，无毛刺、锈蚀等明显缺陷。
6 试验方法
6.1 测定辅喷嘴基本尺寸应用普通计量器具。
6.2 测定喷射角 α、喷向角 β 应采用专用仪器，极限偏差分别为 ±0.05°、±0.10°。
6.3 测定喷管内外表面粗糙度应用表面粗糙度样块对照；仲裁时使用表面粗糙度仪。
6.4 测定喷管表面显微维氏硬度应按GB/T4310.1规定进行。
6.5 辅喷嘴外观质量应用手感和目测。
7 检验规则
7.1 总则
7.1.1 辅喷嘴应通过外观、尺寸、喷孔及喷射性能等类别的检验。
