【其他行业标准】 喷气织机用喷嘴 第1部分：主喷嘴

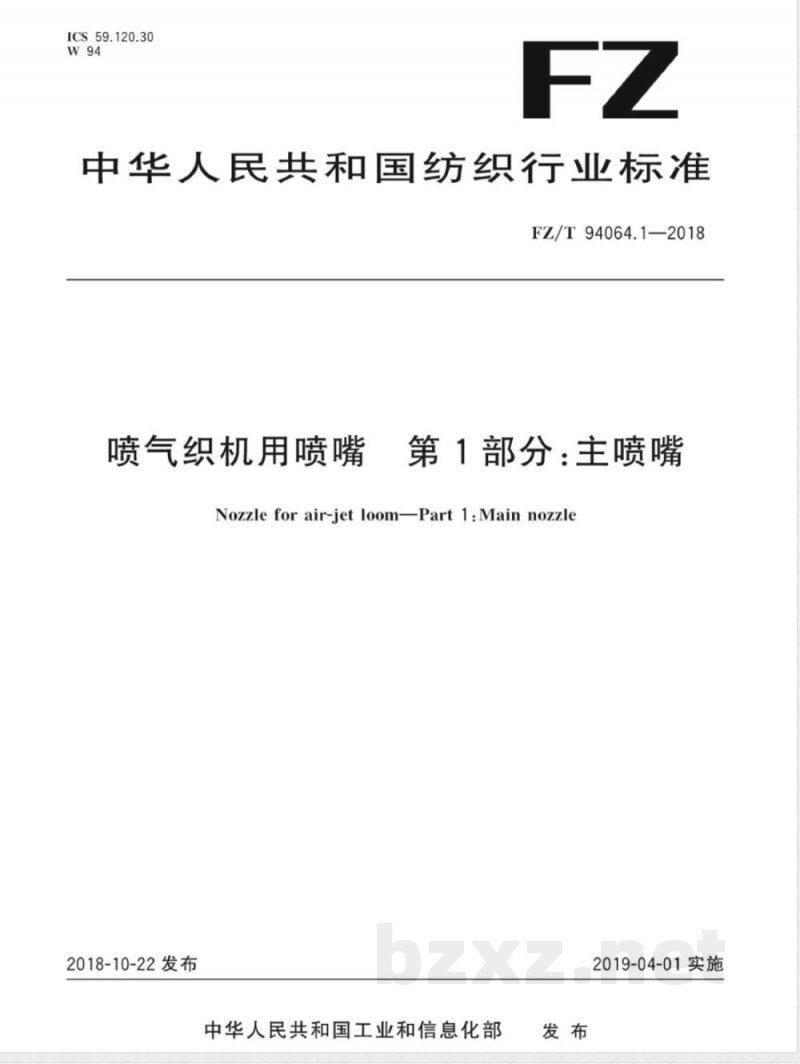

中华人民共和国纺织行业标准 FZ/T94064.1-2018 喷气织机用喷嘴 第1部分：主喷嘴
Nozzle for air-jet loom Part 1: Main nozzle
2018-10-22发布
中华人民共和国工业和信息化部2019-04-01实施

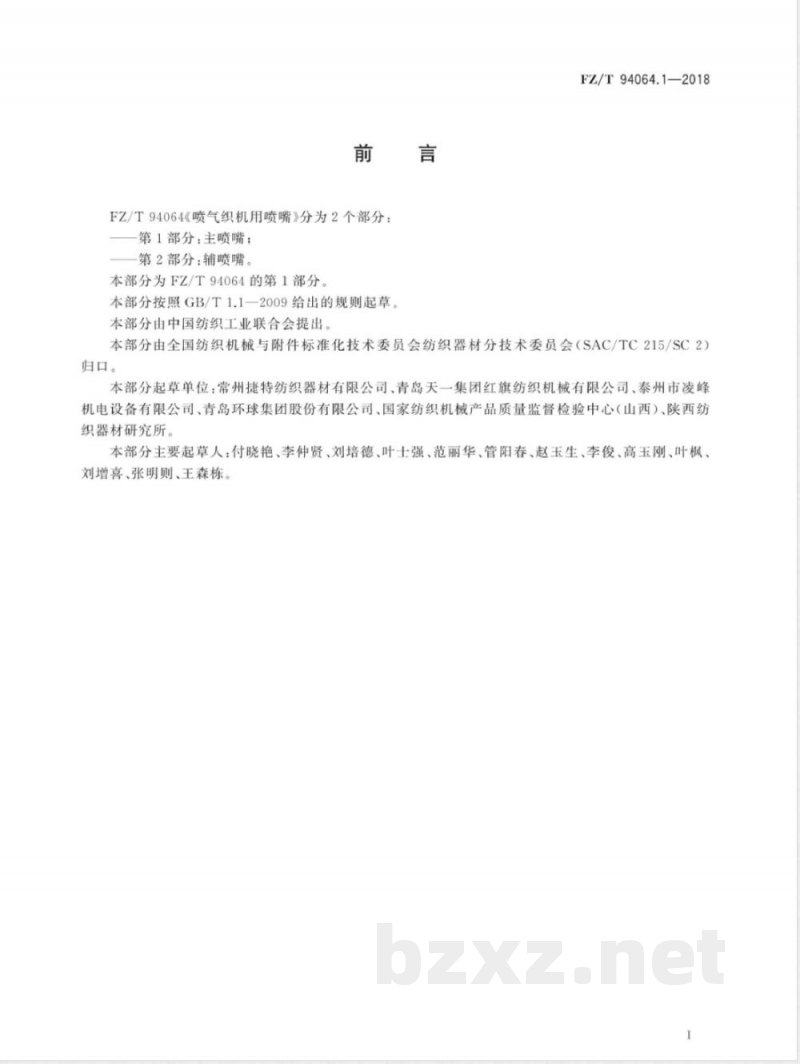

FZ/T94064《喷气织机用喷嘴》分为两部分：第1部分为主喷嘴，第2部分为辅喷嘴。本部分为FZ/T94064的第1部分，按照GB/T1.1—2009起草，由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。起草单位包括常州捷特纺织器材有限公司、青岛天一集团红旗纺织机械有限公司、泰州市凌峰机电设备有限公司、青岛环球集团股份有限公司、国家纺织机械产品质量监督检验中心（山西）、陕西纺织器材研究所。主要起草人有付晓艳、李仲贤、刘培德、叶士强、范丽华、管阳春、赵玉生、李俊、高玉刚、叶枫、刘增喜、张明则、王森栋。
1 范围
本部分规定了喷气织机用主喷嘴的术语、分类和标记、要求、试验方法、检验规则及包装、标志、运输和储存，适用于喷气织机气流引纬用固定或摆动主喷嘴。
2 规范性引用文件
下列文件对于本部分的应用必不可少。注日期的引用文件，仅注日期的版本适用于本部分；不注日期的引用文件，其最新版本（包括所有修改单）适用于本部分。
- GB/T191 包装储运图示标志
- GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
- GB/T2829 周期检验计数抽样程序及表（适用于过程稳定性检验）
3 术语和定义

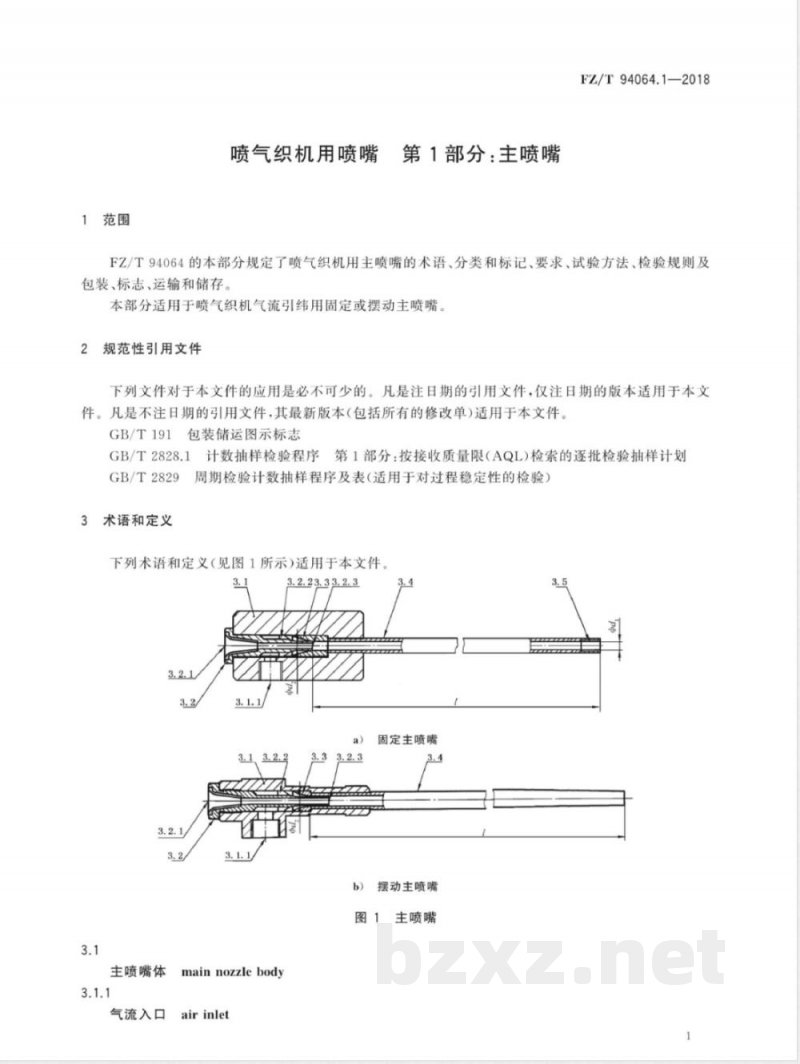

3.1 主喷嘴体（main nozzle body）
3.1.1 气流入口（air inlet）
3.2 主喷嘴芯（main nozzle core）
3.2.1 纬纱入口（weft inlet）Www.bzxZ.net
3.2.2 导流槽（rectifier tank）
3.2.3 纬纱出口（weft outlet）
3.3 加速器（accelerator）
3.4 主喷管（main nozzle pipe / tube）
3.4.1 圆柱孔（cylindrical bore）
3.4.2 圆锥孔（conical bore）
3.5 瓷眼（porcelain eyelet）
3.4 分类和标记
4.1 分类
4.1.1 根据主喷管数量，主喷嘴分为单喷、双喷、四喷、六喷、八喷。
4.1.2 根据安装位置，主喷嘴分为固定主喷嘴（代号G）和摆动主喷嘴（代号B）。
4.2 标记
主喷嘴的标记方法由产品名称、本标准代号和顺序号、配套织机型号、安装位置代号、主喷管数量和孔径 d、主喷嘴芯孔径 d2 顺序组成。例如，符合FZ/T94064.1，配套GA708型喷气织机，双喷，主喷管孔径 d 为3.2mm，主喷嘴芯孔径 d2 为2.0mm的摆动主喷嘴，其标记为：主喷嘴FZ/T94064.1-GA708-B2-3.2X2.0。
5 要求
5.1 主喷嘴基本尺寸系列及其极限偏差应符合表1规定。
表1 主喷嘴基本尺寸系列及极限偏差
- 主喷管孔径 d：2.0, 2.8, 3.0, 3.2, 3.5, 4.0, 4.5 mm，极限偏差 ±0.05 mm
- 主喷嘴芯孔径 d2：1.5, 1.8, 2.0, 2.2, 2.5, 2.8, 3.0, 4.0 mm，极限偏差 ±0.03 mm
- 主喷管长度：160, 170, 180, 190, 200, 212, 224, 236, 250, 265, 280, 300 mm，极限偏差 ±0.20 mm
5.2 主喷管孔表面粗糙度 Rz 值不应大于0.8 μm。
5.3 单喷管主喷嘴应气路畅通、顺利引纬；多喷管主喷嘴出口气流集束应一致。
5.4 主喷嘴芯、主喷管与主喷嘴体，瓷眼与主喷管，多喷管出口端均应结合紧固，无松动、脱落。
5.5 主喷嘴外表面应光洁，无毛刺、锈蚀等明显缺陷。
6 试验方法
测定主喷嘴基本尺寸应用普通计量器具或专用量规，测定主喷管孔表面粗糙度应用表面粗糙度样块对照；仲裁时使用专用表面粗糙度仪进行测定。
