【其他行业标准】 炼钢用预熔型铝酸钙

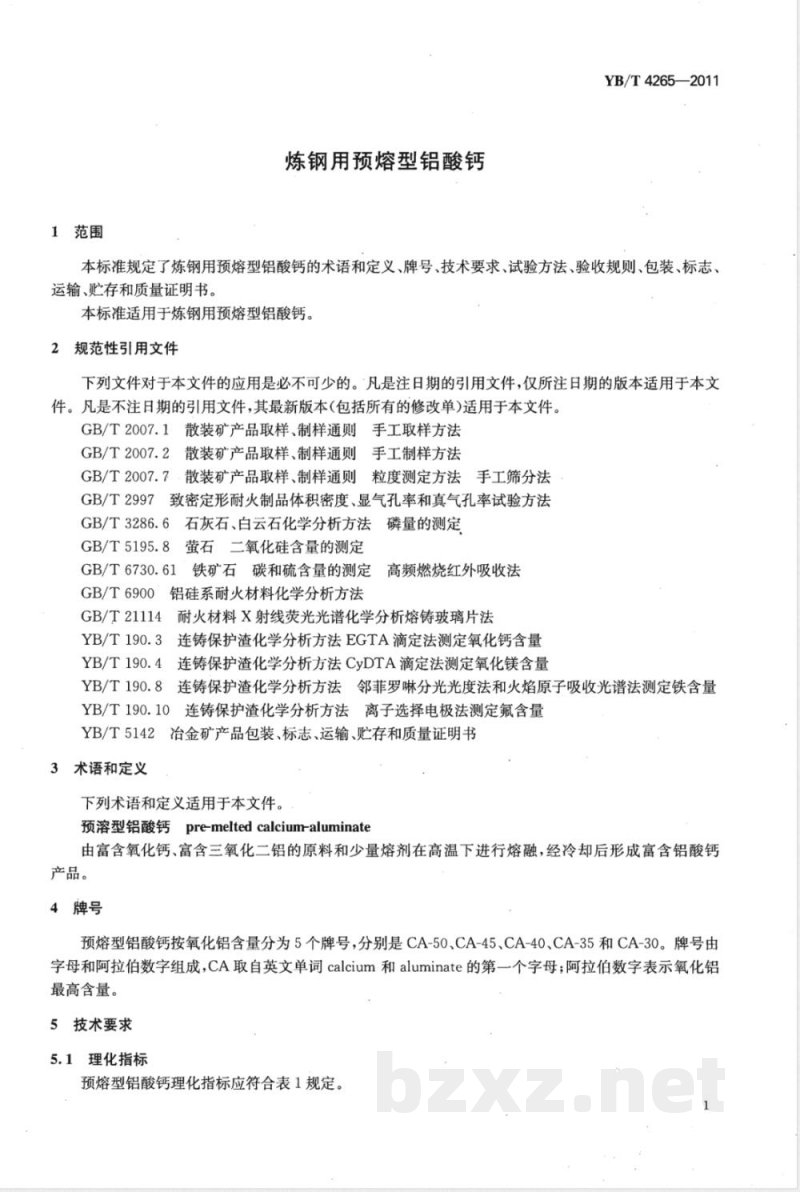

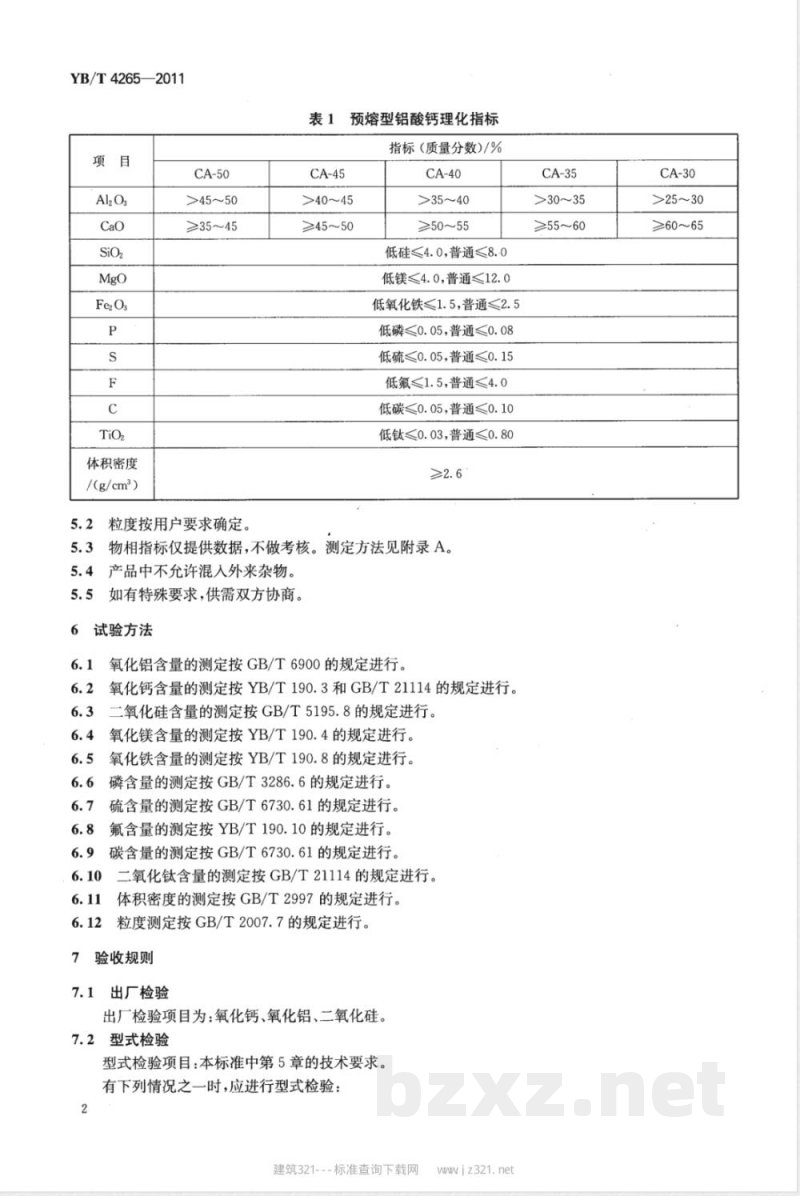

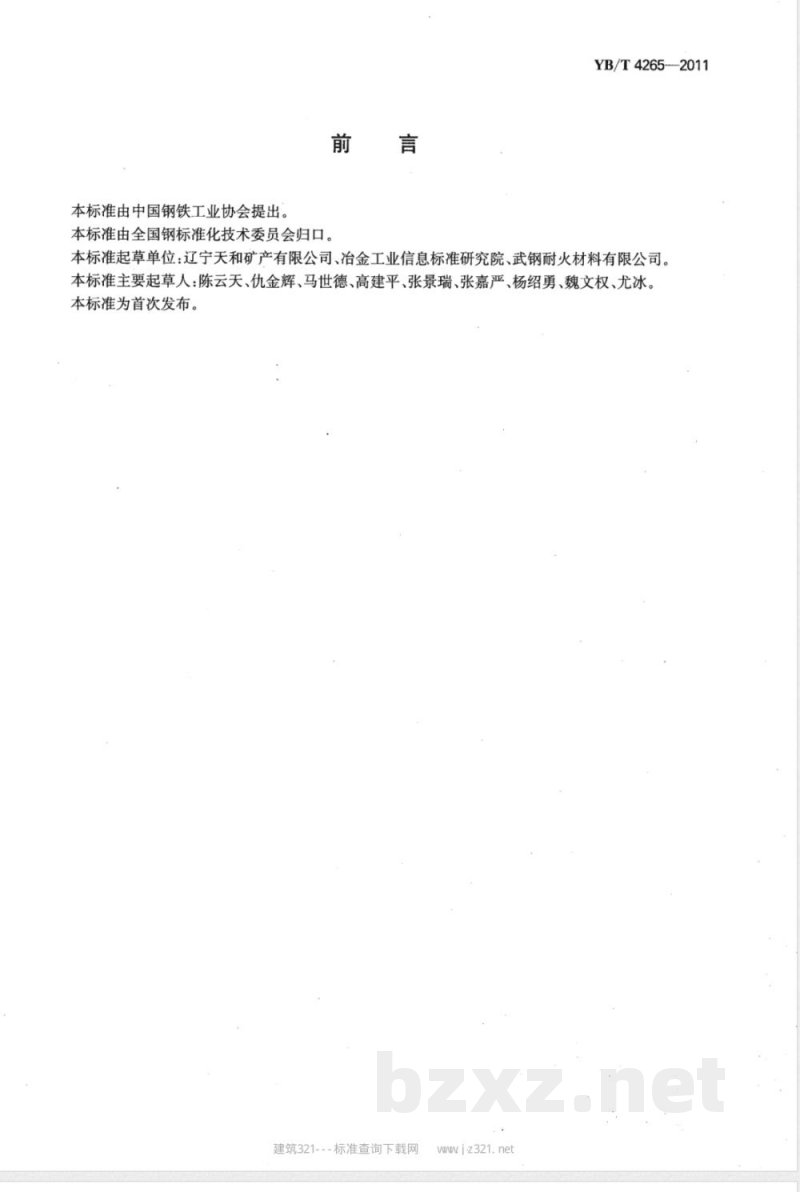

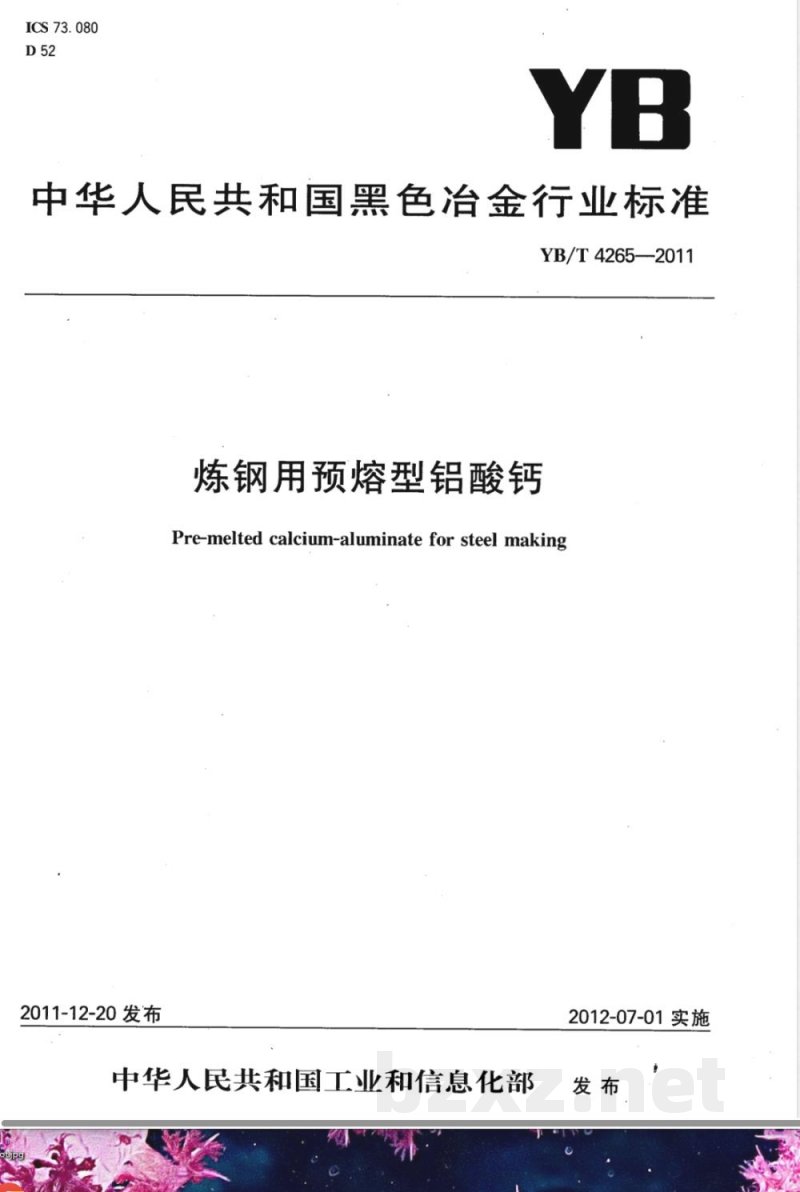

中华人民共和国黑色冶金行业标准 YB/T4265-2011 炼钢用预熔型铝酸钙 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准由中国钢铁工业协会提出，全国钢标准化技术委员会归口。起草单位为辽宁天和矿产有限公司、冶金工业信息标准研究院、武钢耐火材料有限公司。主要起草人：陈云天、仇金辉、马世德、高建平、张景瑞、张嘉严、杨绍勇、魏文权、尤冰。本标准为首次发布。 1 范围 本标准规定了炼钢用预熔型铝酸钙的术语和定义、牌号、技术要求、试验方法、验收规则、包装、标志、运输、贮存和质量证明书。本标准适用于炼钢用预熔型铝酸钙。 2 规范性引用文件 GB/T2007.1 散装矿产品取样、制样通则，手工取样方法 GB/T2007.2 散装矿产品取样、制样通则手工制样方法 GB/T2007.7 散装矿产品取样、制样通则粒度测定方法手工筛分法 GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T3286.6 石灰石、白云石化学分析方法 磷量的测定 GB/T5195.8 萤石二氧化硅含量的测定 GB/T6730.61 铁矿石碳和硫含量的测定 高频燃烧红外吸收法 GB/T6900 铝硅系耐火材料化学分析方法 GB/T21114 耐火材料 X 射线荧光光谱化学分析熔铸玻璃片法 YB/T190.3 连铸保护渣化学分析方法 EGTA 滴定法测定氧化钙含量 YB/T190.4 连铸保护渣化学分析方法 CyDTA 滴定法测定氧化镁含量 YB/T190.8 连铸保护渣化学分析方法 邻菲罗啉分光光度法和火焰原子吸收光谱法测定铁含量 YB/T190.10 连铸保护渣化学分析方法 离子选择电极法测定氟含量 YB/T5142 冶金矿产品包装、标志、运输、贮存和质量证明书 3 术语和定义 预熔型铝酸钙 Pre-melted calcium aluminate 由富含氧化钙、富含三氧化二铝的原料和少量熔剂在高温下熔融，经冷却后形成富含铝酸钙的产品。 4 牌号 预熔型铝酸钙按氧化铝含量分为五个牌号：CA-50、CA-45、CA-40、CA-35、CA-30。牌号由字母和阿拉伯数字组成，CA 取自英文 calcium 和 aluminate 的首字母，数字表示氧化铝最高含量。 5 技术要求 5.1 理化指标应符合表1： 表1 预熔型铝酸钙理化指标 牌号 | Al2O3/% | CaO/% | SiO2/% | MgO/% | Fe2O3/% | P/% | S/% | F/% | C/% | TiO2/% | 体积密度/(g/cm³) CA-50 | >45-50 | ≥35-45 | ≤4.0 | ≤4.0 | ≤1.5 | ≤0.05 | ≤0.05 | ≤1.5 | ≤0.05 | ≤0.03 | ≥2.6 CA-45 | >40-45 | ≥45-50 | ≤8.0 | ≤12.0 | ≤2.5 | ≤0.08 | ≤0.15 | ≤4.0 | ≤0.10 | ≤0.80 | ≥2.6 CA-40 | >35-40 | ≥50-55 | ≤8.0 | ≤12.0 | ≤2.5 | ≤0.08 | ≤0.15 | ≤4.0 | ≤0.10 | ≤0.80 | ≥2.6 注：物相指标仅提供数据，不作考核。测定方法见附录A。产品中不得混入外来杂物。如有特殊要求，由供需双方协商。 5.2 粒度按用户要求确定。 6 试验方法 6.1 氧化铝含量按 GB/T6900 测定。 6.2 氧化钙按 YB/T190.3 和 GB/T21114 测定。 6.3 二氧化硅按 GB/T5195.8 测定。 6.4 氧化镁按 YB/T190.4 测定。 6.5 氧化铁按 YB/T190.8 测定。 6.6 磷按 GB/T3286.6 测定。 6.7 硫按 GB/T6730.61 测定。 6.8 氟按 YB/T190.10 测定。 6.9 碳按 GB/T6730.61 测定。 6.10 二氧化钛按 GB/T21114 测定。 6.11 体积密度按 GB/T2997 测定。 6.12 粒度按 GB/T2007.7 测定。 7 验收规则 出厂检验项目包括氧化铝、氧化钙和二氧化硅。型式检验按第5章技术要求进行，在原料或生产工艺变化、停产超过一个月恢复生产、出厂检验结果与上次型式检验差异较大时，应进行型式检验。正常生产情况下，每半年进行一次型式检验。
