【其他行业标准】 高纯蓝晶石

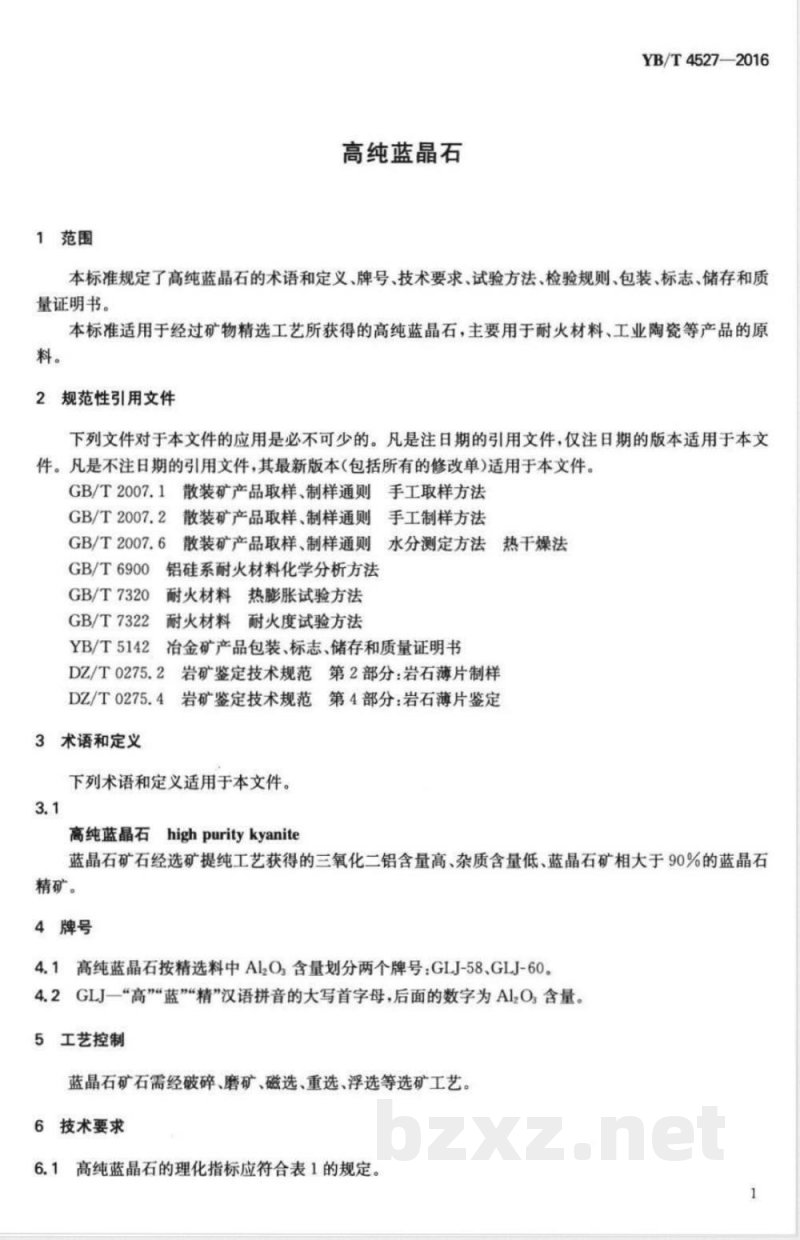

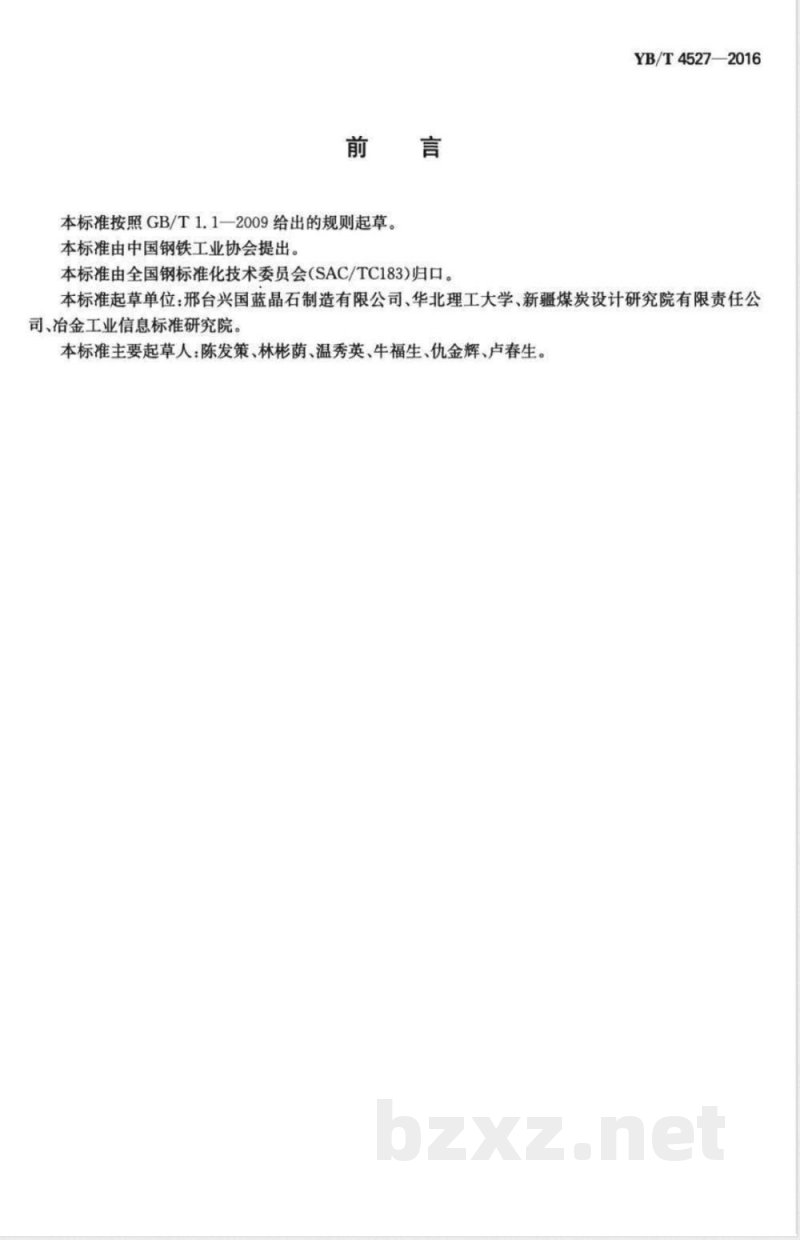

中华人民共和国黑色冶金行业标准 YB/T4527-2016 高纯蓝晶石 发布日期：2016-04-05 实施日期：2016-09-01 前言 本标准按照 GB/T1.1-2009 的规则起草，由中国钢铁工业协会提出，全国钢标准化技术委员会（SAC/TC183）归口。起草单位为邢台兴国蓝晶石制造有限公司、华北理工大学、新疆煤炭设计研究院有限责任公司及冶金工业信息标准研究院。主要起草人：陈发策、林彬荫、温秀英、牛福生、仇金辉、卢春生。 1 范围 本标准规定了高纯蓝晶石的术语和定义、牌号、技术要求、试验方法、检验规则、包装、标志、储存和质量证明书。本标准适用于经过矿物精选工艺获得的高纯蓝晶石，主要用于耐火材料、工业陶瓷等产品的原料。 2 规范性引用文件 GB/T2007.1 散装矿产品取样、制样通则手工取样方法 GB/T2007.2 散装矿产品取样、制样通则手工制样方法 GB/T2007.6 散装矿产品取样、制样通则水分测定方法 热干燥法 GB/T6900 铝硅系耐火材料化学分析方法 GB/T7320 耐火材料热膨胀试验方法 GB/T7322 耐火材料耐火度试验方法 YB/T5142 冶金矿产品包装、标志、储存和质量证明书 DZ/T0275.2 岩矿鉴定技术规范 第2部分：岩石薄片制样 DZ/T0275.4 岩矿鉴定技术规范 第4部分：岩石薄片鉴定 3 术语和定义 3.1 高纯蓝晶石 high purity kyanite 经选矿提纯工艺获得的三氧化二铝含量高、杂质含量低、蓝晶石矿相大于90%的蓝晶石精矿。 4 牌号 4.1 高纯蓝晶石按精选料中 Al2O3 含量划分为两个牌号：GLJ-58、GLJ-60。 4.2 GLJ 为“高”“蓝”“精”的汉语拼音大写首字母，后数字表示 Al2O3 含量。 5 工艺控制 蓝晶石矿石需经破碎、磨矿、磁选、重选、浮选等选矿工艺。 6 技术要求 6.1 高纯蓝晶石理化指标应符合表1的规定： 表1 高纯蓝晶石理化指标 牌号 | w(Al2O3)/% | w(Fe2O3)/% | w(TiO2)/% | w(K2O+Na2O)/% | 灼烧减量/% | 耐火度 CN | 水分/% | 线膨胀率(1450℃)/% | 矿相 GLJ-58 | 58 | 1.5 | 0.4 | 0.3 | 1.5 | 180 | 1.0 | 0.3 | ≥90% GLJ-60 | 60 | 1.3 | 0.3 | 0.2 | 1.5 | 180 | 1.0 | 0.2 | ≥90% 注：总杂质含量 = w(Fe2O3) + w(TiO2) + w(K2O+Na2O)。杂质含量满足上述指标或 GLJ-58 不大于2.1%，GLJ-60 不大于1.7%。 6.2 产品粒度由供需双方协商确定。 7 试验方法 7.1 三氧化二铝、三氧化二铁、二氧化钛、氧化钾和氧化钠含量及灼烧减量按 GB/T6900 规定测定。 7.2 耐火度按 GB/T7322 规定检验。 7.3 线膨胀率按 GB/T7320 规定测定。 7.4 水分按 GB/T2007.6 规定测定。 7.5 矿相按 DZ/T0275.4 规定测定。 8 检验规则 8.1 组批：同一牌号产品为一批，每批不超过60t。 8.2 取样、制样：按 GB/T2007.1、GB/T2007.2 规定进行，线膨胀率试样参考附录A，矿相试样按 DZ/T0275.2 规定。 8.3 试样量：总量不小于10kg，缩分至理化指标测定用。 8.4 验收与判定： 8.4.1 按第6章技术要求判定。 8.4.2 若有一项不符合，可取双倍试样复验，平均值仍不符合则整批判为不合格。 8.5 产品质量异议应在收货30天内提出，并与供方重新取样复验。 9 包装、标志、储存及质量证明书 按 YB/T5142 规定进行。 附录A 线膨胀率试样制备方法（资料性附录） A.1 设备 A.1.1 成型压力机，可采用各种类型。 A.1.2 天平：最大称量1000g，分度值1g。 A.1.3 模具：由模框、盖板和底板组成，内表面平整光滑。
