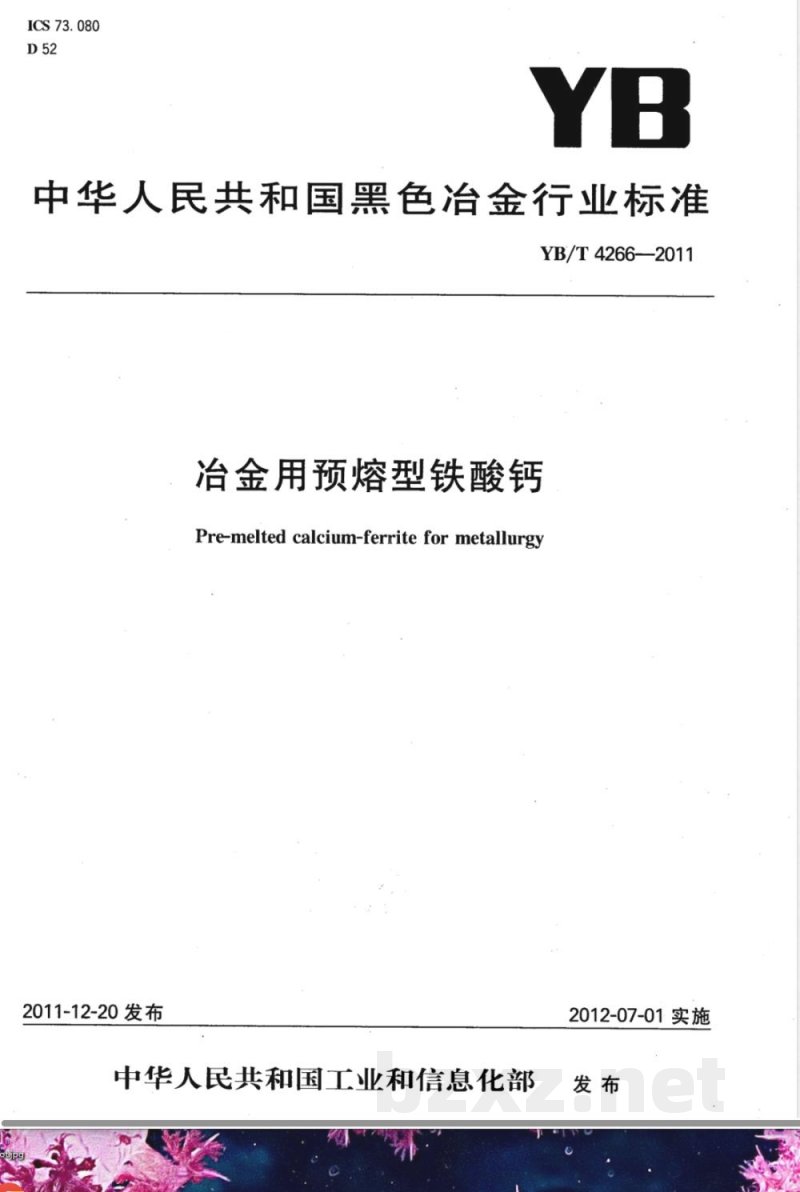

【其他行业标准】 冶金用预熔型铁酸钙

ICS73.080
中华人民共和国黑色冶金行业标准YB/T4266—2011
冶金用预熔型铁酸钙
Pre-melted calcium-ferrite for metallurgy2011-12-20 发布
中华人民共和国工业和信息化部2012-07-01实施

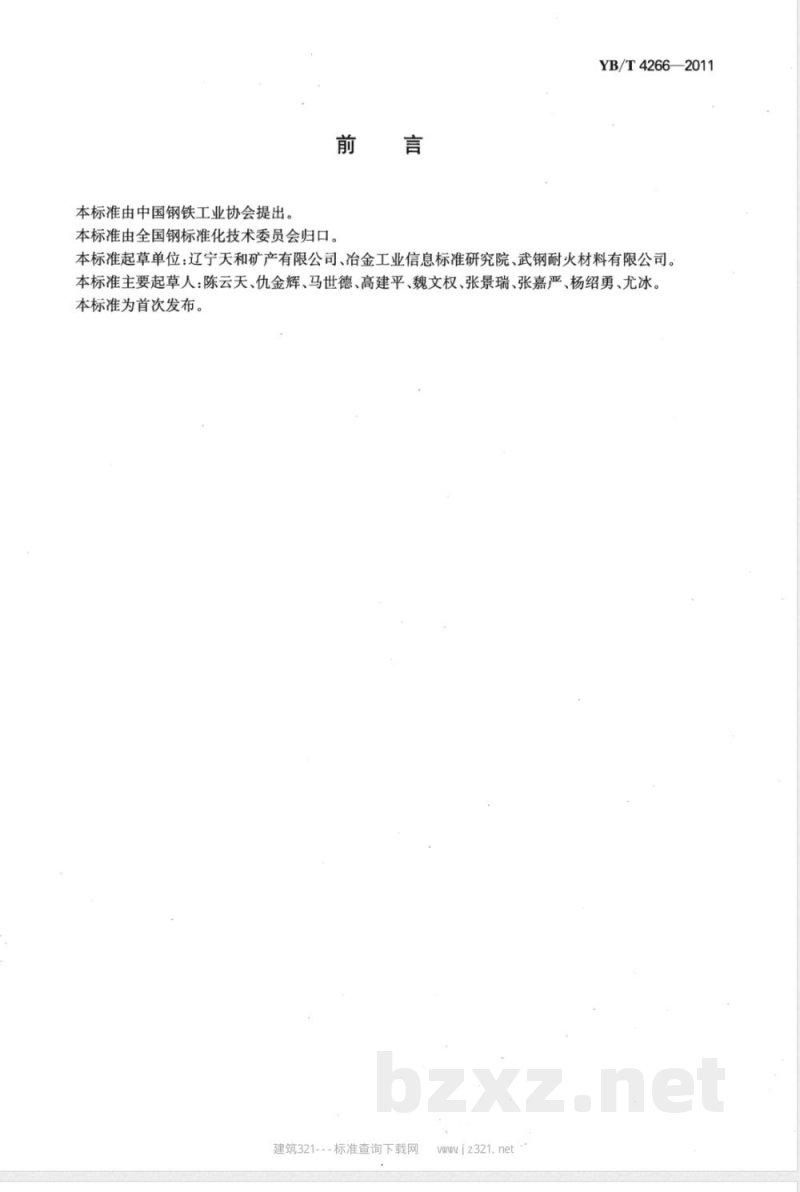

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。YB/T4266—2011
本标准起草单位：辽宁天和矿产有限公司、冶金工业信息标准研究院、武钢耐火材料有限公司。本标准主要起草人：陈云天、仇金辉、马世德、高建平、魏文权、张景瑞、张嘉严、杨绍勇、尤冰。本标准为首次发布。
建筑321---标准查询下载网
wwiz321.net

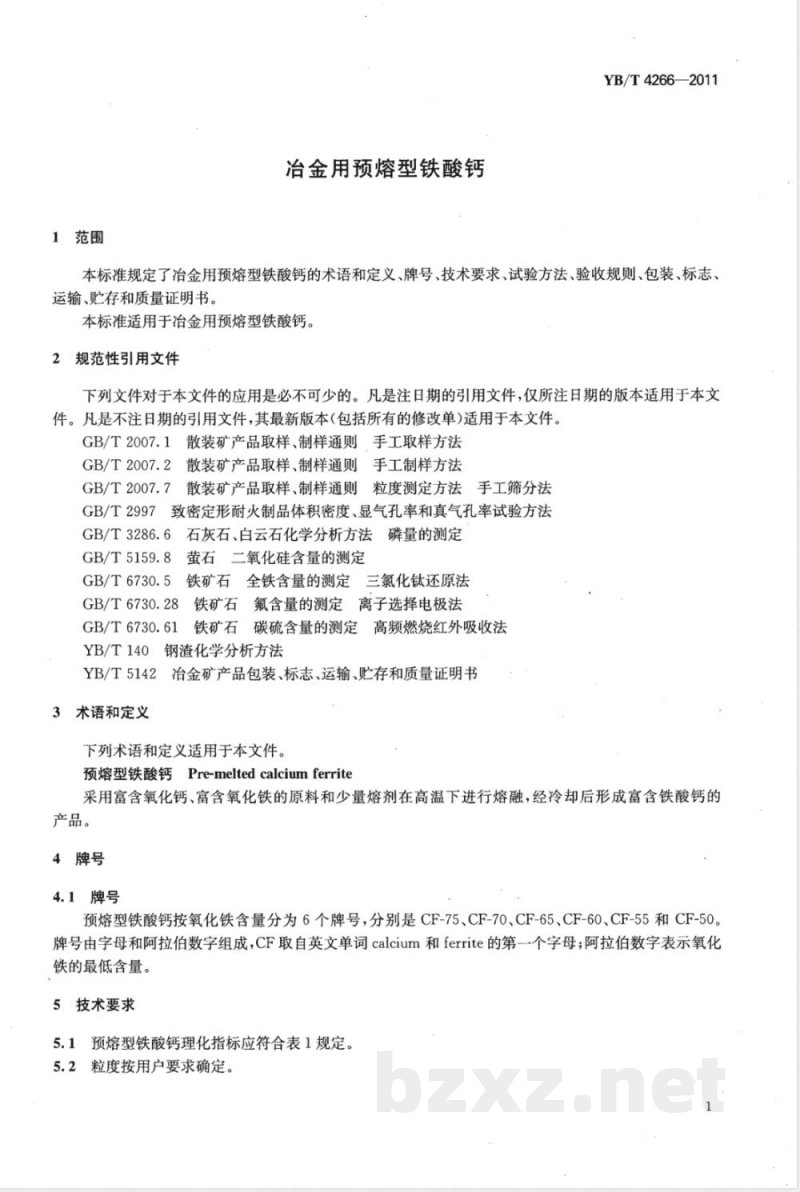

1范围
冶金用预熔型铁酸钙
YB/T4266—2011
本标准规定了冶金用预熔型铁酸钙的术语和定义、牌号、技术要求、试验方法、验收规则、包装、标志、运输、贮存和质量证明书。
本标准适用于冶金用预熔型铁酸钙。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2007.1散装矿产品取样、制样通则，手工取样方法GB/T2007.2散装矿产品取样、制样通则手工制样方法GB/T2007.7散装矿产品取样、制样通则粒度测定方法手工筛分法GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法GB/T3286.6石灰石、白云石化学分析方法磷量的测定GB/T5159.8萤石二氧化硅含量的测定GB/T6730.5铁矿石全铁含量的测定三氯化钛还原法GB/T6730.28铁矿石氟含量的测定离子选择电极法GB/T6730.61
铁矿石碳硫含量的测定高频燃烧红外吸收法钢渣化学分析方法
YB/T1404
YB/T5142冶金矿产品包装、标志、运输、贮存和质量证明书3术语和定义
下列术语和定义适用于本文件。预熔型铁酸钙Pre-meltedcalciumferrite采用富含氧化钙、富含氧化铁的原料和少量熔剂在高温下进行熔融，经冷却后形成富含铁酸钙的产品。
4牌号
4.1牌号
预熔型铁酸钙按氧化铁含量分为6个牌号，分别是CF-75、CF-70、CF-65、CF-60、CF-55和CF-50。牌号由字母和阿拉伯数字组成，CF取自英文单词calcium和ferrite的第一个字母；阿拉伯数字表示氧化铁的最低含量。
5技术要求
5.1预熔型铁酸钙理化指标应符合表1规定。5.2粒度按用户要求确定。

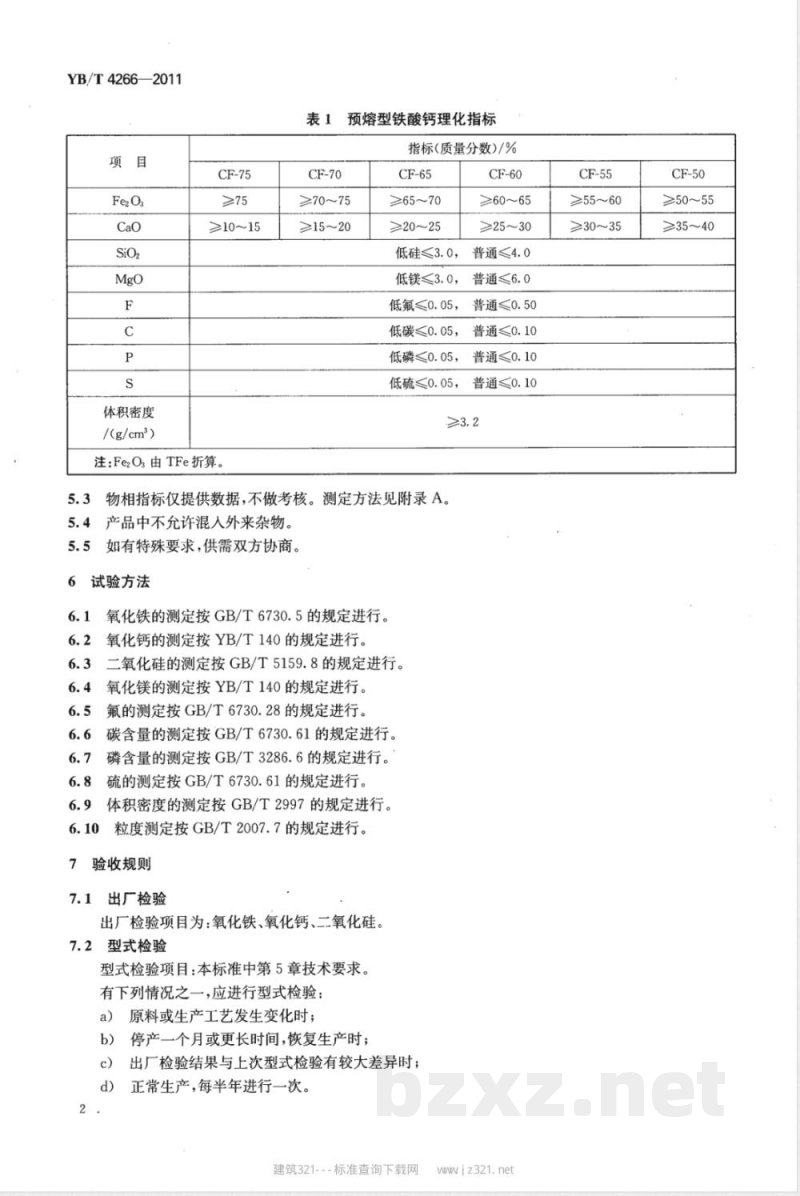

YB/T4266—2011
Fe2 O3
体积密度
/(g/cm2)
≥10～15免费标准下载网bzxz
注：Fe2O3由TFe折算。
表1预熔型铁酸钙理化指标
指标(质量分数)/%
≥70～75
≥15～20
≥65～70
≥20～25
低硅≤3.0，
低镁≤3.0，
低氟≤0.05，
低碳≤0.05，
低磷≤0.05，
低硫≤0.05，
≥60～65
≥25～30
普通≤4.0
普通≤6.0
普通≤0.50
普通≤0.10
普通≤0.10
普通≤0.10
物相指标仅提供数据，不做考核。测定方法见附录A。5.3
5.4产品中不允许混入外来杂物。5.5如有特殊要求，供需双方协商。6试验方法
氧化铁的测定按GB/T6730.5的规定进行。6.1
6.2氧化钙的测定按YB/T140的规定进行。6.3二氧化硅的测定按GB/T5159.8的规定进行。6.4氧化镁的测定按YB/T140的规定进行。氟的测定按GB/T6730.28的规定进行。6.5
碳含量的测定按GB/T6730.61的规定进行。6.6
磷含量的测定按GB/T3286.6的规定进行。6.7
硫的测定按GB/T6730.61的规定进行。体积密度的测定按GB/T2997的规定进行。6.10
粒度测定按GB/T2007.7的规定进行。验收规则
7.1出厂检验
出厂检验项目为：氧化铁、氧化钙、二氧化硅。7.2型式检验
型式检验项目：本标准中第5章技术要求。有下列情况之一，应进行型式检验：a）原料或生产工艺发生变化时；b）
停产一个月或更长时间，恢复生产时；出厂检验结果与上次型式检验有较大差异时；c）
正常生产，每半年进行一次。
建筑321---标准查询下载网
wjz321.net
≥55~60
≥30～35
≥50～55
≥35～40

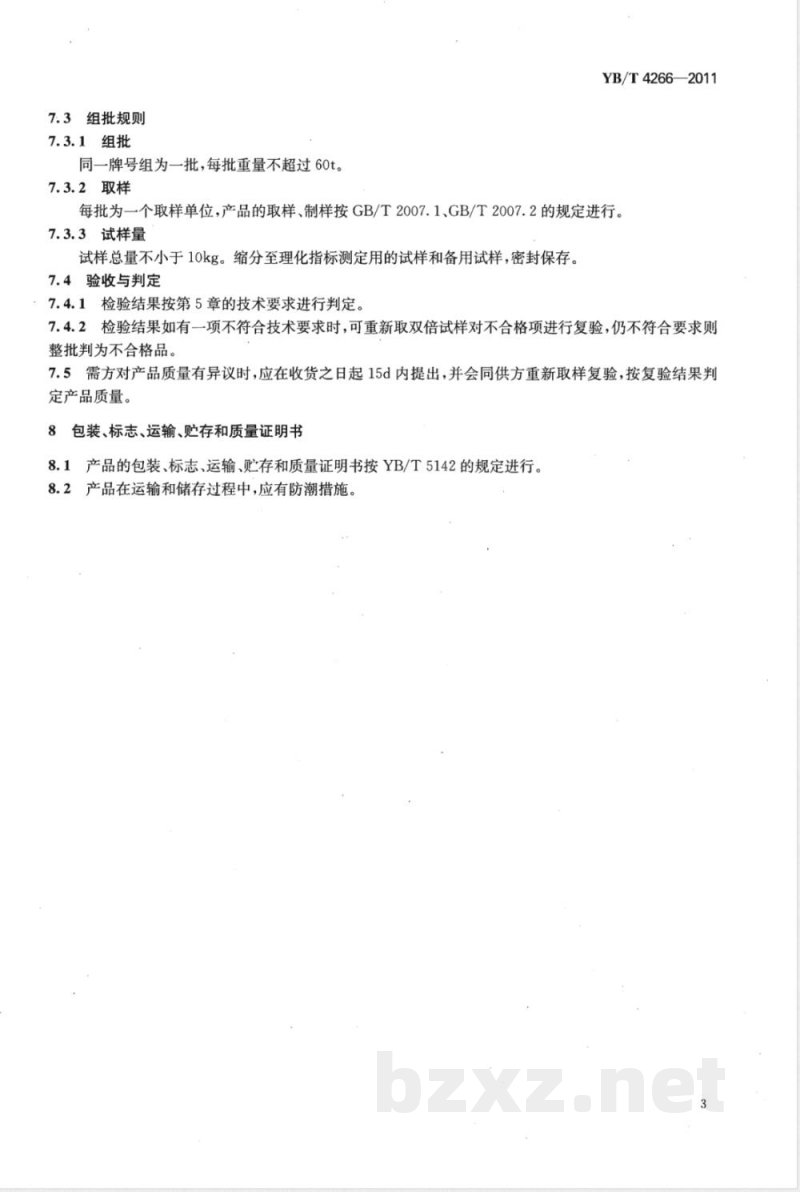

7.3组批规则
7.3.1组批
同一牌号组为一批，每批重量不超过60t。7.3.2取样
YB/T4266—2011
每批为一个取样单位，产品的取样、制样按GB/T2007.1、GB/T2007.2的规定进行。7.3.3试样量
试样总量不小于10kg。缩分至理化指标测定用的试样和备用试样，密封保存。7.4验收与判定
7.4.1检验结果按第5章的技术要求进行判定。7.4.2检验结果如有一项不符合技术要求时，可重新取双倍试样对不合格项进行复验，仍不符合要求则整批判为不合格品。
7.5需方对产品质量有异议时，应在收货之日起15d内提出，并会同供方重新取样复验，按复验结果判定产品质量。
8包装、标志、运输、贮存和质量证明书8.1产品的包装、标志、运输、贮存和质量证明书按YB/T5142的规定进行。8.2产品在运输和储存过程中，应有防潮措施。3
YB/T4266--2011
A.1范围
附录A
(资料性附录）
预熔型铁酸钙物相的测定X射线衍射法本方法适用于预熔型铁酸钙物相的检验。A.2仪器
A.2.1微粉研磨仪：研磨细粉至适合X射线检测粒度。A.2.2X射线衍射仪：综合稳定度土1%、测角仪精度土0.0001°角度重现性0.0001°A.3制样
A.3.1将试样粉碎至5mm以下，然后放进微粉研磨仪进行研磨，磨制粒度不大于0.074mm（全过200目筛）。
A.3.2称取试样1g～2g，放入凹形玻璃盛样器上，用玻璃板将试样刮平。A.3.3将另一盛样器采用（A.3.2)方法制好另一试样，下次使用。A.4试验步骤
A.4.1将试样(A.3.2)放人试样台。A.4.2扫描：采用Cu靶、管电压40kV、管电流40mA；扫描速度：20的扫描速度应不大于3min。A.5结果表示
测定出的合格图谱根据峰强弱和角度位置关系，利用衍射仪定性分析软件分析出物相成分。如果峰值稳定且不重合，用衍射仪半定量软件分析出各物相的百分含量，物相的含量用百分数表示。建筑321---标准查询下载网
wiz321.net
中华人民共和国黑色冶金
行业标准
冶金用预熔型铁酸钙
YB/T4266--2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2012年3月第一版
2012年3月第一次印刷
统书号：155024·387
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
