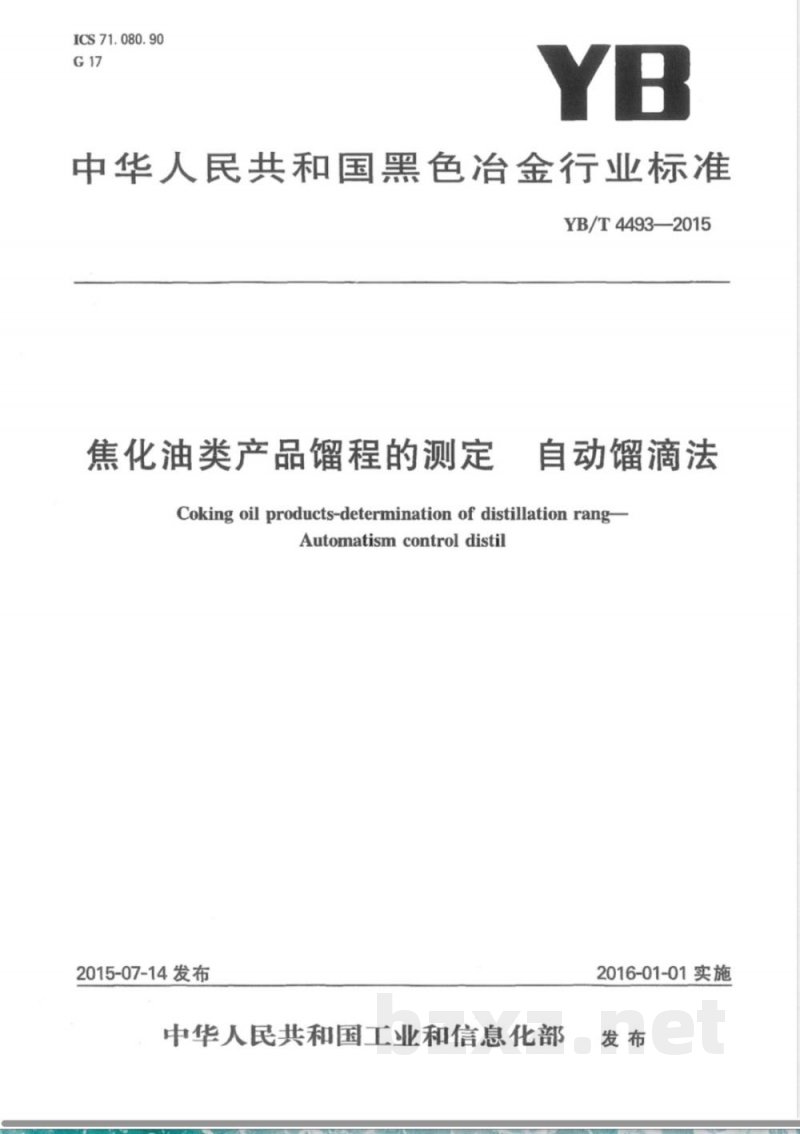

ICS71.080.90
中华人民共和国黑色治金行业标准YB/T4493—2015
焦化油类产品馏程的测定
自动馏滴法
Coking oil products-determination of distillation rangAutomatismcontroldistil
2015-07-14发布
中华人民共和国工业和信息化部2016-01-01实施

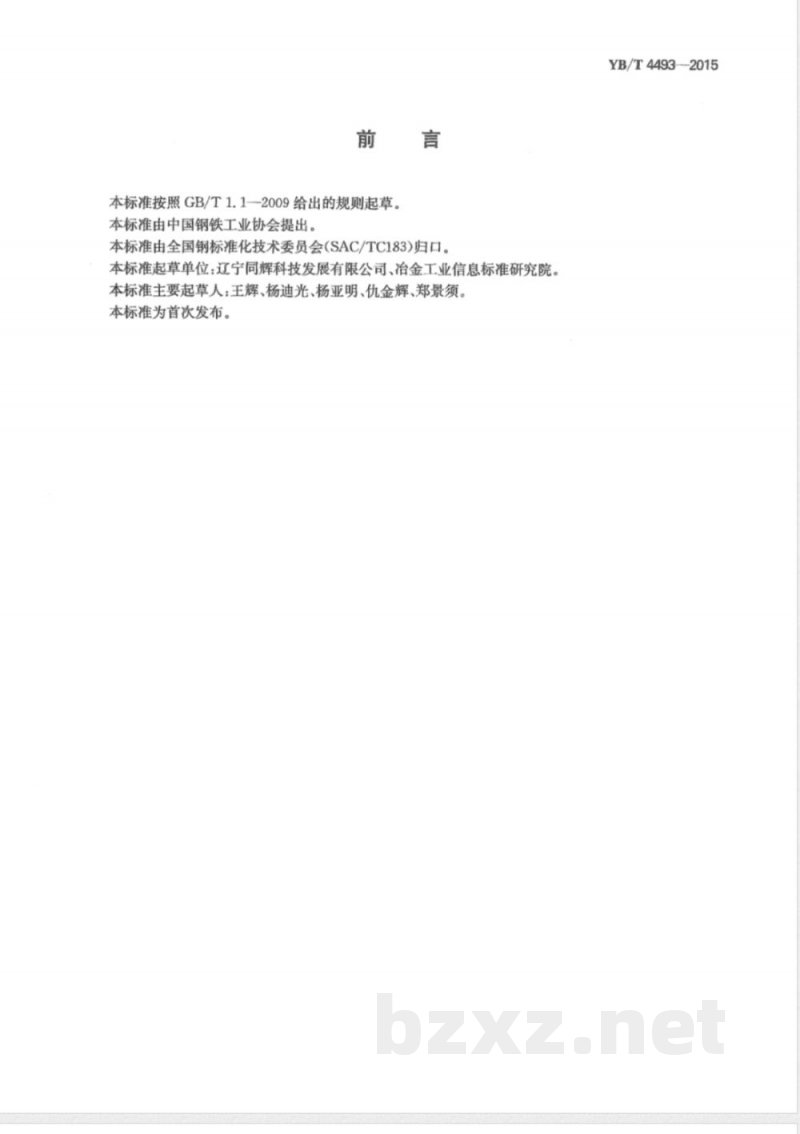

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准起草单位：辽宁同辉科技发展有限公司、冶金工业信息标准研究院。本标准主要起草人：王辉、杨迪光、杨亚明、仇金辉、郑景须。本标准为首次发布。
YB/T44932015
自动馏滴法
焦化油类产品馏程的测定
YB/T4493—2015

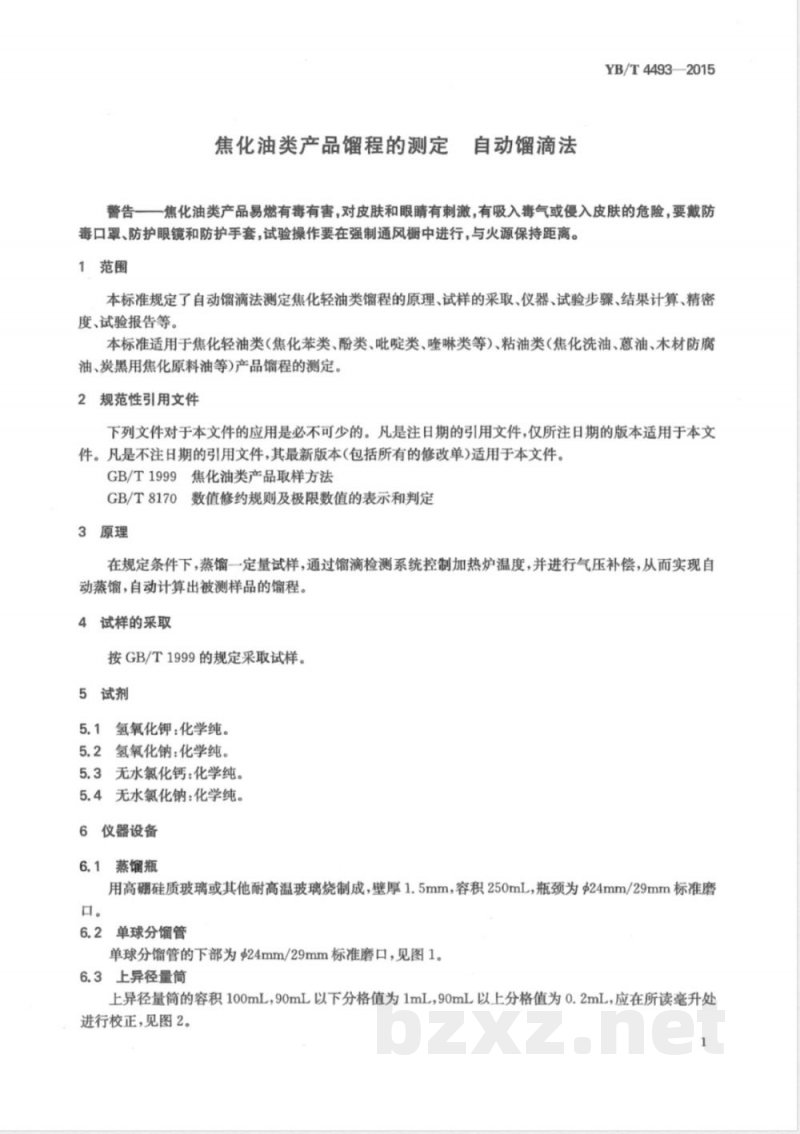

警告一一焦化油类产品易燃有毒有害，对皮肤和眼睛有刺激，有吸入毒气或侵入皮肤的危险，要戴防毒口罩、防护眼镜和防护手套，试验操作要在强制通风橱中进行，与火源保持距离。1范围
本标准规定了自动馏滴法测定焦化轻油类馏程的原理、试样的采取、仪器、试验步骤、结果计算、精密度、试验报告等。
本标准适用于焦化轻油类（焦化苯类、酚类、吡啶类、喹啉类等）、粘油类（焦化洗油、葱油、木材防腐油、炭黑用焦化原料油等）产品馏程的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1999焦化油类产品取样方法GB/T8170数值修约规则及极限数值的表示和判定3原理
在规定条件下，蒸馏一定量试样，通过馏滴检测系统控制加热炉温度，并进行气压补偿，从而实现自动蒸馏，自动计算出被测样品的馏程。4试样的采取
按GB/T1999的规定采取试样。
5试剂
5.1氢氧化钾：化学纯。
5.2氢氧化钠：化学纯。
5.3无水氯化钙：化学纯。
5.4无水氯化钠：化学纯。
6仪器设备
6.1蒸馏瓶
用高硼硅质玻璃或其他耐高温玻璃烧制成，壁厚1.5mm，容积250mL，瓶颈为Φ24mm/29mm标准磨口。

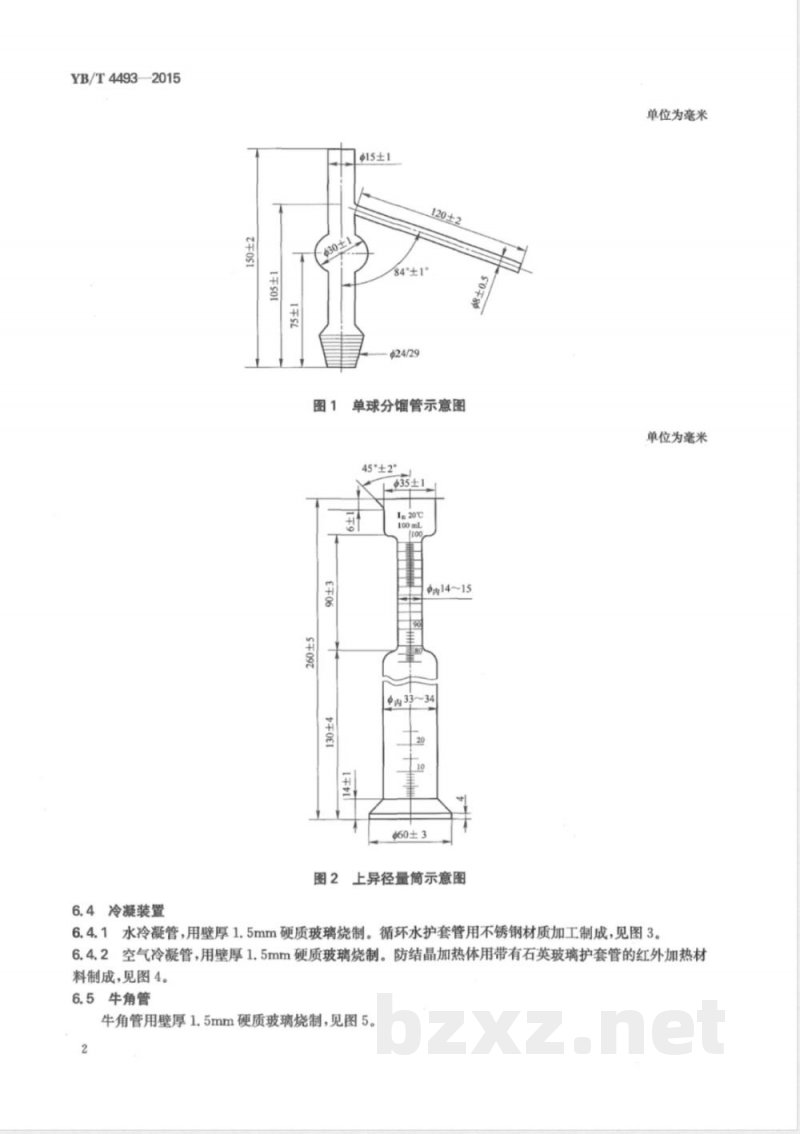

6.2单球分馏管
单球分馏管的下部为24mm/29mm标准磨口，见图1。6.3上异径量筒
上异径量筒的容积100mL，90mL以下分格值为1mL，90mL以上分格值为0.2mL，应在所读毫升处进行校正，见图2。
YB/T4493—2015
6.4冷凝装置
[干So
84°±1
$24/29
单球分馏管示意图
In20℃
肉14~15
中33~34
060±3
图2上异径量筒示意图
单位为毫米
单位为毫米

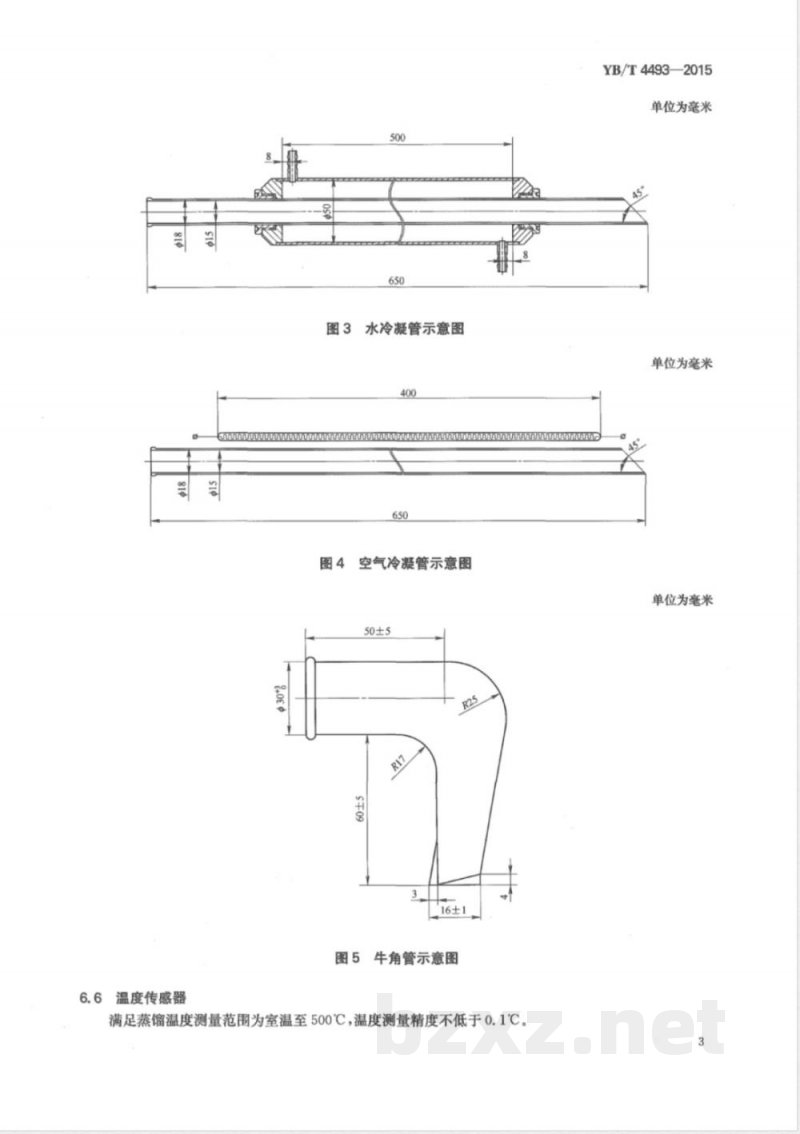

6.4.1水冷凝管，用壁厚1.5mm硬质玻璃烧制。循环水护套管用不锈钢材质加工制成，见图3。6.4.2空气冷凝管，用壁厚1.5mm硬质玻璃烧制。防结晶加热体用带有石英玻璃护套管的红外加热材料制成，见图4。
6.5牛角管
牛角管用壁厚1.5mm硬质玻璃烧制，见图5。2
6.6温度传感器
图3水冷凝管示意图
图4空气冷凝管示意图
牛角管示意图
满足蒸馏温度测量范围为室温至500℃，温度测量精度不低于0.1℃。YB/T4493—2015
单位为毫米
单位为毫米
单位为毫米
YB/T44932015
6.7大气压力传感器
满足大气压力测量范围为70kPa～110kPa，测量精度不低于0.1kPa。6.8加热炉装置
加热能力不小于600℃，炉温控制精度不低于1℃。6.9电子天平bzxZ.net
称量范围不小于500g，精度不低于0.01g。6.10自动控制系统
具有人机交流界面、馏程工艺显示画面、馏出液滴疏密度检测、加热温度自动控制、蒸馏温度传感器、大气压力传感器、馏出量自动统计、初馏点和终馏点自动计算等功能。6.11加热炉控制方式
利用检测馏滴疏密度变化率，实现加热炉温度自动调节与控制。6.12实验装置
a）轻油类产品实验装置，见图6a)。b）黏油类产品实验装置，见图6b）。冷凝循环
蒸馏温度监测
升降器中
升降器
电子天平
蒸馏瓶
炉温监控
液滴传感器
电子天平
a）轻油类产品实验装置
蒸馏温度监测
红外加热体
冷凝管
蒸馏瓶
炉温监控
电子天平
液滴传感器
电子天平
b)黏油类产品实验装置
图6实验装置示意图
控制系统
控制系统
7准备工作
7.1试样的脱水
YB/T4493——2015
7.1.1轻油中苯类试样以氢氧化钾（见5.1)或氢氧化钠（见5.2)脱水不少于5min，也可以颗粒无水氯化钙（见5.3)或无水氯化钠（见5.4)脱水不少于20min。7.1.2黏油试样中水分不大于2%。7.2仪器准备
将仪器放置在通风橱内，连接好循环水冷凝装置、传动机构等外部仪器设备，连接好电源。8试验步骤
8.1轻油类实验
8.1.1量取100mL试样，装人蒸馏瓶中，将承载试样的蒸馏瓶放置在仪器的称量托盘上。8.1.2通过操作屏幕选择蒸馏模式。8.1.3设置初馏时间，初馏点在150℃及以下的试样，设置时间范围为5min～10min；初馏点在150℃以上的试样，设置时间范围为10min～15min。8.1.4设置蒸馏速度，范围为4mL/min~5mL/min。8.1.5操作控制装置，启动蒸馏程序。蒸馏过程仪器自动记录试样质量、馏出液质量、蒸馏温度，直至实验结束。
8.1.6蒸馏损失超过1.5%时，实验结果作废。8.2黏油类实验
量取100mL试样，装入蒸馏瓶中，将承载试样的蒸馏瓶放置在仪器的称量托盘上。8.2.1
通过操作屏幕选择蒸馏模式。
设置脱水温度和脱水时间，使试样在150℃前将水脱净。设置初馏时间，范围为15min～25min。8.2.4
设定蒸馏速度，范围为4mL/min5mL/min。8.2.51
8.2.6操作控制装置，启动蒸馏程序。蒸馏过程仪器自动记录试样质量、各温度段馏出液质量、蒸馏温度，直至实验结束。
9结果计算
9.1带有自动计算功能的馏程测试仪，直接输出实验报告即可。9.2无自动计算功能的仪器按以下要求计算：a）粗苯180℃前馏出量按式(1)计算：w(%)=m×100%
式中：
-180℃前馏出液的质量，单位为克（g)；试样质量，单位为克(g)。
黏油各段干基馏出量按式(2)计算：b)
w(%) = m ×100%
式中：
各温度段的馏出质量，单位为克(g)；·(1)
YB/T4493—2015
m2——试样脱水后质量，单位为克(g)。注：黏油类实验报告应规定温度对应的馏出量。3数值修约按GB/T8170的规定进行。9.3
精密度
轻油类
轻油类馏程测定的精密度见表1。表1轻油类馏程测定的精密度
产品名称
初馏点、终馏点/℃
轻苯馏出96%温度
苯、甲苯
二甲苯
重苯、精重苯
间对甲酚、三混甲酚、工业二甲酚纯吡啶
吡啶溶剂、α-甲基吡啶、β-甲基吡啶馏分喹啉类
黏油实验的精密度
重复性：不大于1.5%。
试验报告
试验报告应至少包含下列信息：a)
试样名称、编号；
依据的标准；
结果计算及测定结果；
试验中观察到的异常情况；
试验日期；
试验人员等。
重复性
馏出量/%
155024-0770
15502407707
