【其他行业标准】 烧结刚玉

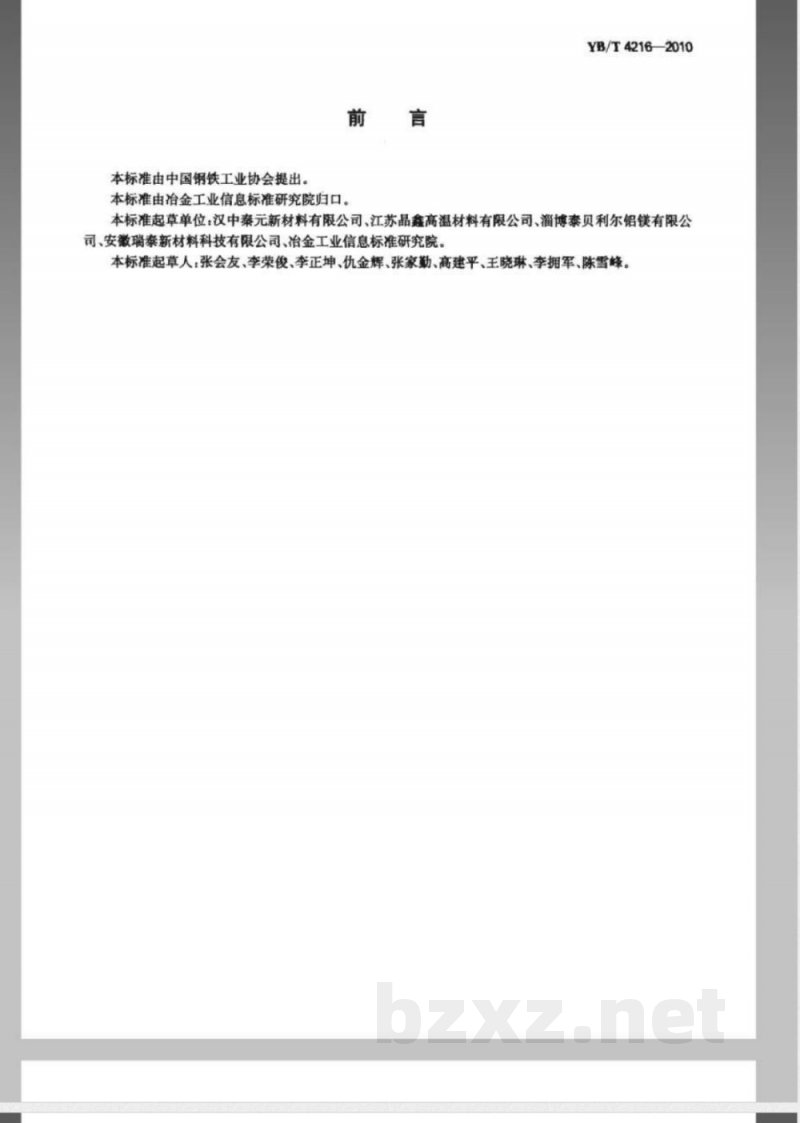

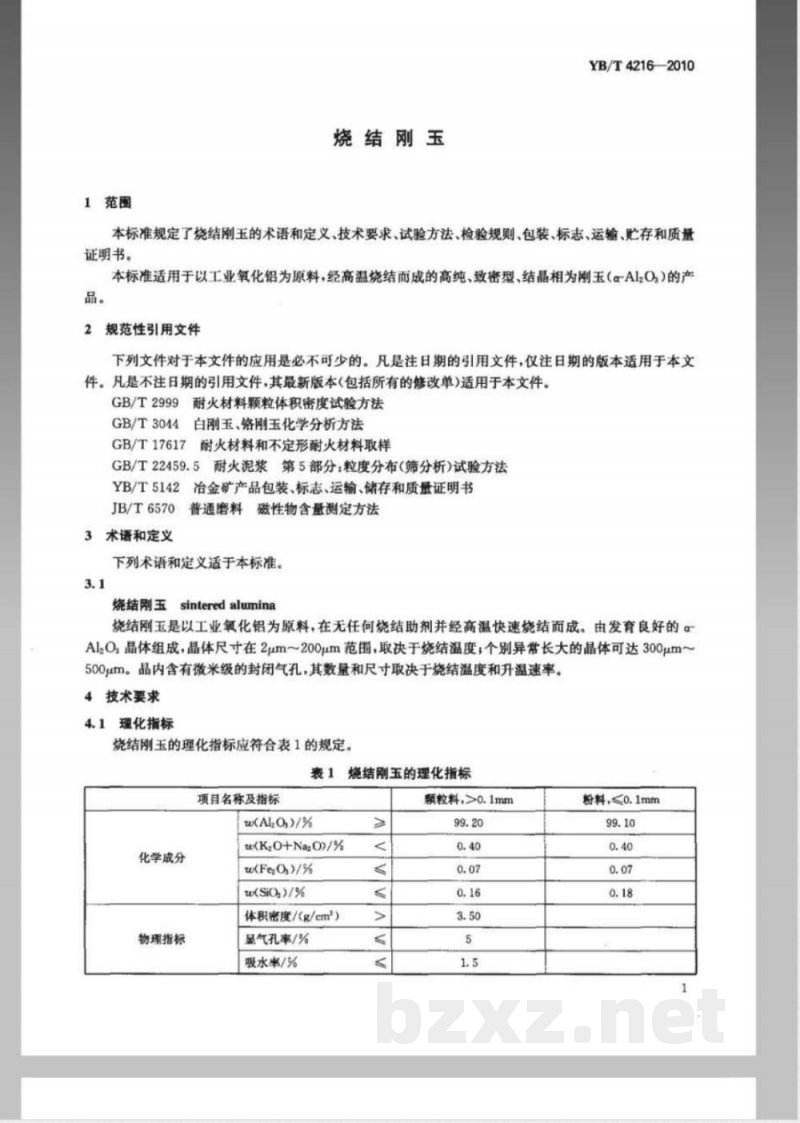

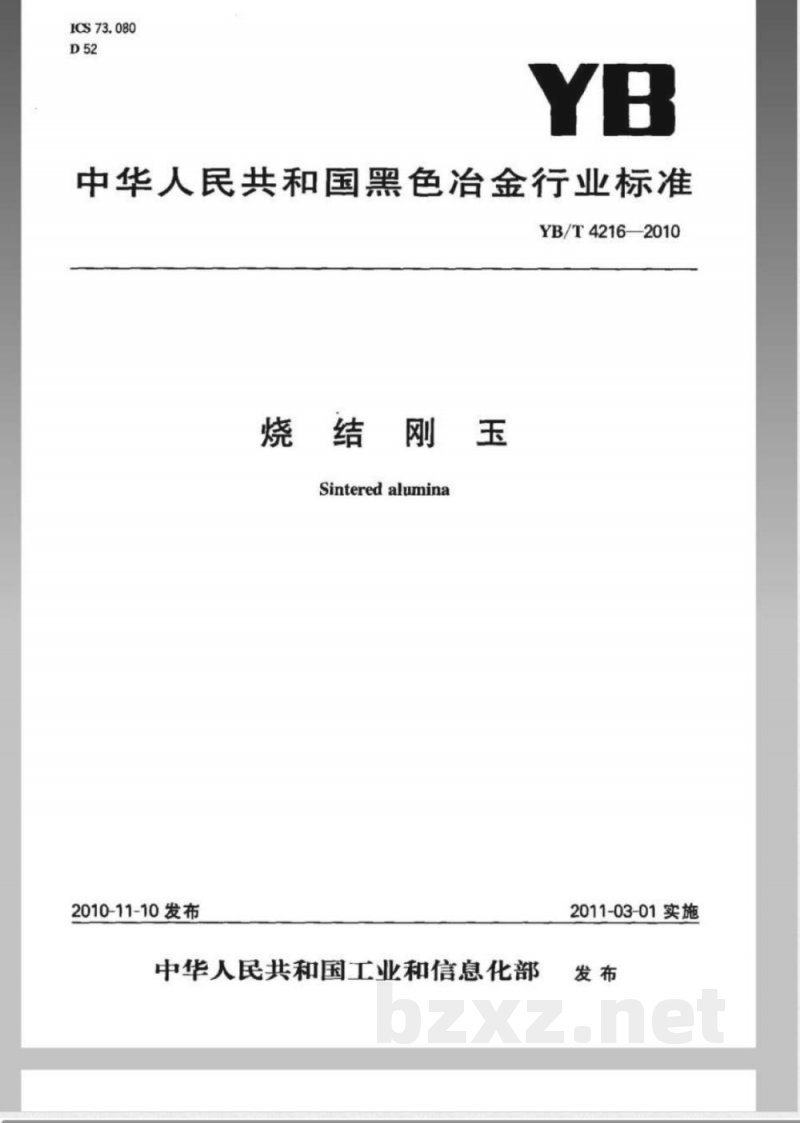

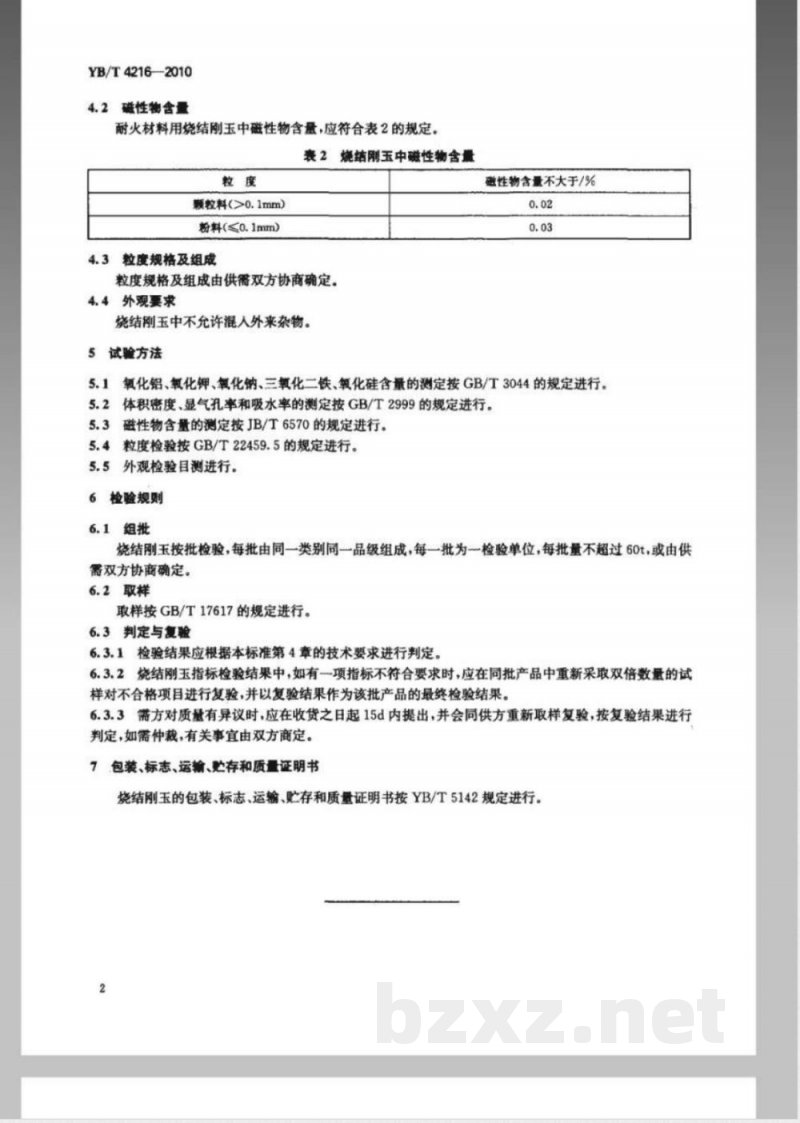

中华人民共和国黑色冶金行业标准 YB/T4216-2010 烧结刚玉 发布日期：2010-11-10 实施日期：2011-03-01 前言 本标准由中国钢铁工业协会提出，冶金工业信息标准研究院归口。起草单位包括汉中秦元新材料有限公司、江苏晶鑫高温材料有限公司、淄博泰贝利尔铝镁有限公司、安徽瑞泰新材料科技有限公司以及冶金工业信息标准研究院。主要起草人：张会友、李荣俊、李正坤、仇金辉、张家勒、高建平、王晓琳、李拥军、陈雪峰。 1 范围 本标准规定了烧结刚玉的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书。适用于以工业氧化铝为原料，经高温烧结而成的高纯、致密型、结晶相为刚玉（α-Al2O3）的产品。 2 规范性引用文件 GB/T2999 耐火材料颗粒体积密度试验方法 GB/T3044 白刚玉、铬刚玉化学分析方法 GB/T17617 耐火材料和不定形耐火材料取样 GB/T22459.5 耐火泥浆第5部分：粒度分布（筛分析）试验方法 YB/T5142 冶金矿产品包装、标志、运输、贮存和质量证明书 JB/T6570 普通磨料磁性物含量测定方法 3 术语和定义 3.1 烧结刚玉 Sintered alumina 烧结刚玉是以工业氧化铝为原料，在无任何烧结助剂的情况下，经高温快速烧结而成的材料，由发育良好的Al2O3晶体组成。晶体尺寸通常在2μm～200μm范围，个别异常长大的晶体可达300μm～500μm。晶体内含微米级封闭气孔，其数量和尺寸取决于烧结温度和升温速率。 4 技术要求 4.1 理化指标 烧结刚玉的理化指标应符合表1。 表1 烧结刚玉理化指标 颗粒料 (>0.1mm) | Al2O3/%: 99.20 | K2O+Na2O/%: 0.40 | Fe2O3/%: 0.07 | SiO2/%: 0.16 | 体积密度/(g/cm³): 3.50 | 显气孔率/%: 5 | 吸水率/%: 1.5 粉料 (<0.1mm) | Al2O3/%: 99.10 | K2O+Na2O/%: 0.40 | Fe2O3/%: 0.07 | SiO2/%: 0.18 | 体积密度/(g/cm³): 3.50 | 显气孔率/%: 5 | 吸水率/%: 1.5 4.2 磁性物含量 烧结刚玉中磁性物含量应符合表2。 表2 磁性物含量 颗粒料 (>0.1mm): ≤0.02% 粉料 (≤0.1mm): ≤0.03% 4.3 粒度规格及组成 粒度规格及组成由供需双方协商确定。 4.4 外观要求 烧结刚玉中不得混入外来杂物。 5 试验方法 5.1 氧化铝、氧化钾、氧化钠、三氧化二铁、氧化硅含量的测定按 GB/T3044 进行。 5.2 体积密度、显气孔率和吸水率的测定按 GB/T2999 进行。 5.3 磁性物含量测定按 JB/T6570 进行。 5.4 粒度检验按 GB/T22459.5 进行。 5.5 外观检验采用目测方法进行。 6 检验规则 6.1 组批 烧结刚玉按批检验，每批由同一类别、同一品级组成，每批量不超过60t，或由供需双方协商确定。 6.2 取样 取样按 GB/T17617 进行。 6.3 判定与复验 6.3.1 检验结果应依据第4章技术要求进行判定。 6.3.2 如有一项指标不符合要求，应在同批产品中重新取双倍数量试样复验，并以复验结果作为该批产品最终检验结果。 6.3.3 对质量有异议者，应在收货之日起15天内提出，并会同供方重新取样复验。复验结果作为判定依据，如需仲裁，由双方协商处理。 7 包装、标志、运输、贮存和质量证明书 按 YB/T5142 规定进行。
