【其他行业标准】 磷铁 碳含量的测定 气体容量法

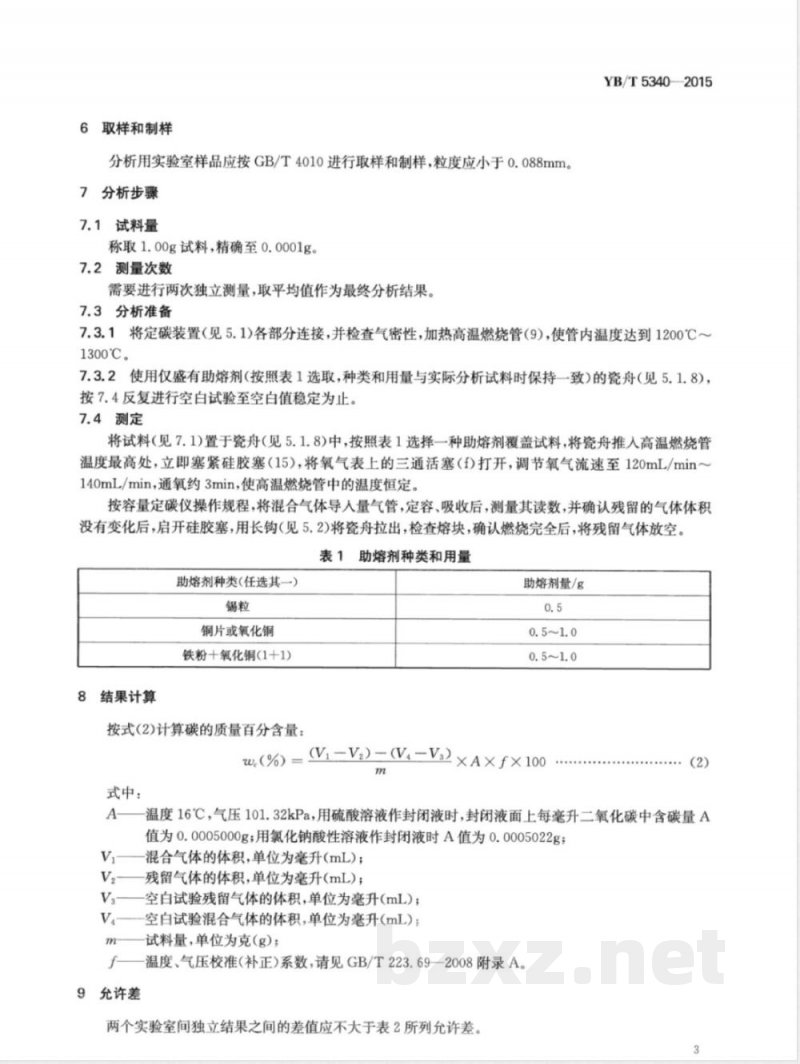

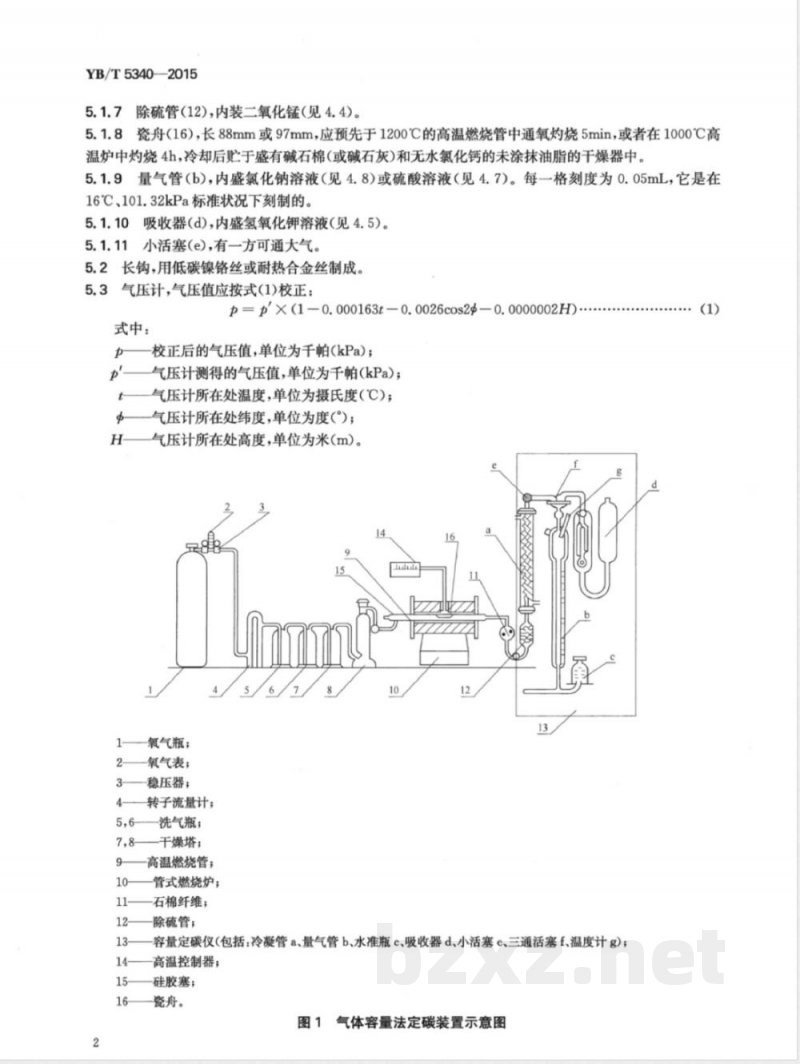

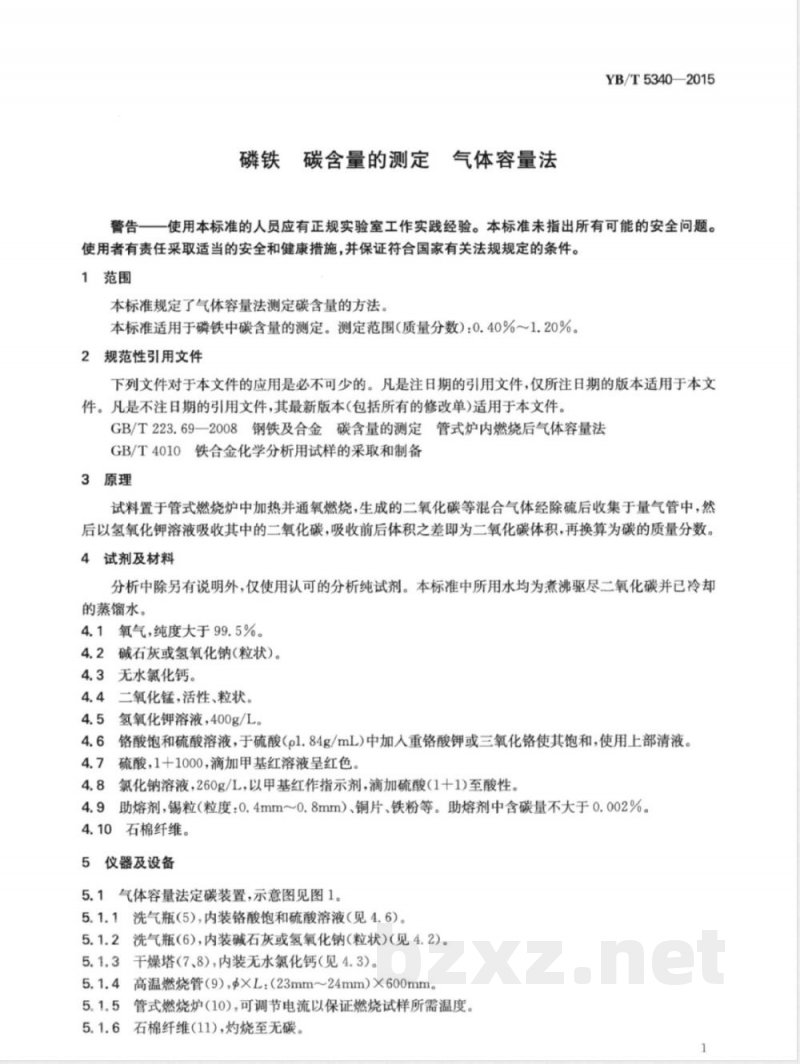

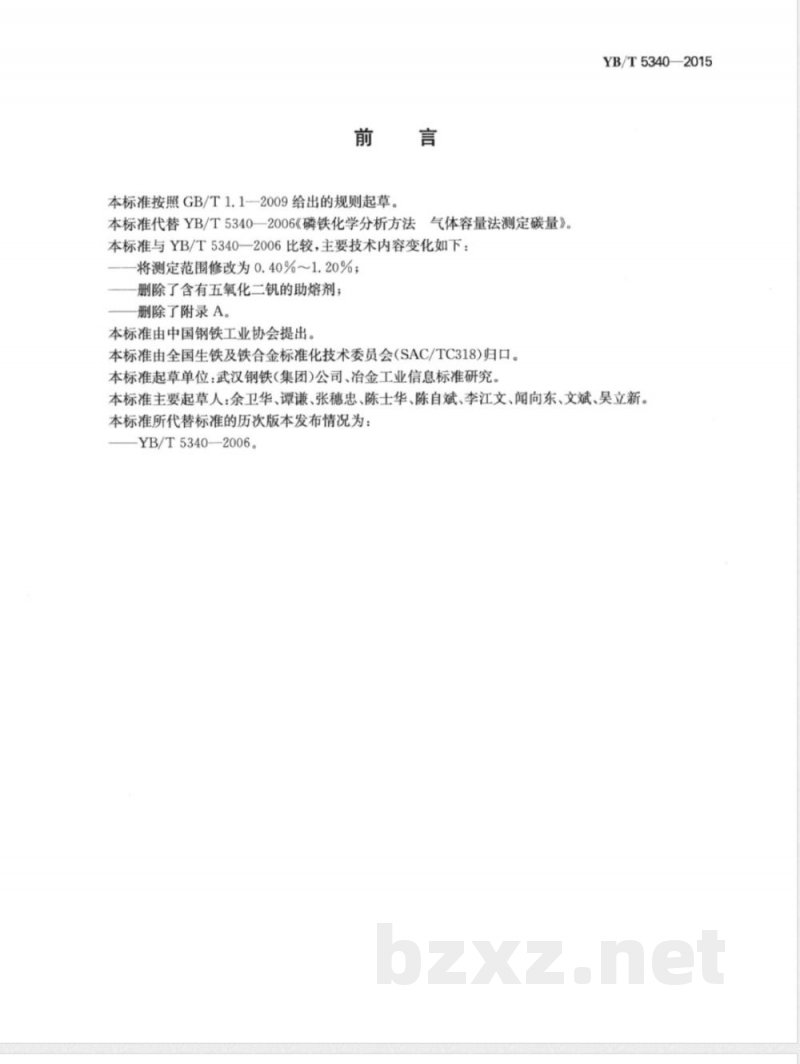

ICS 77.100 H11 YB 中华人民共和国黑色冶金行业标准 YB/T 5340—2015 代替 YB/T 5340—2006 磷铁 碳含量的测定 气体容量法 Ferrophosphorus Determination of carbon content Gas-volumetric method 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YB/T 5340—2006《磷铁化学分析方法 气体容量法测定碳量》。 与YB/T 5340—2006相比，主要技术内容变化如下： ——测定范围修改为0.40%～1.20%； ——删除含五氧化二钒的助熔剂； ——删除附录A。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC 318）归口。 本标准起草单位：武汉钢铁（集团）公司、冶金工业信息标准研究院。 本标准主要起草人：余卫华、谭谦、张穗忠、陈士华、陈自斌、李江文、闻向东、文斌、吴立新。 本标准所代替标准的历次版本发布情况为：YB/T 5340—2006。 警告：使用本标准的人员应具有正规实验室工作实践经验。本标准未指出所有可能的安全问题，使用者应采取适当安全与健康措施，并符合国家有关法规规定的条件。 1 范围 本标准规定了采用气体容量法测定碳含量的方法。 本标准适用于磷铁中碳含量的测定，测定范围（质量分数）：0.40%～1.20%。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 223.69—2008 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法 GB/T 4010 铁合金化学分析用试样的采取和制备 3 原理 试料置于管式燃烧炉中加热并通氧燃烧，生成二氧化碳等混合气体经除硫后收集于量气管中，再以氢氧化钾溶液吸收其中二氧化碳。吸收前后气体体积之差即为二氧化碳体积，由此换算碳的质量分数。 4 试剂及材料 分析中除另有说明外，仅使用分析纯试剂。所用水均为煮沸驱尽二氧化碳并已冷却的蒸馏水。 4.1 氧气，纯度大于99.5%。 4.2 碱石灰或氢氧化钠（粒状）。 4.3 无水氯化钙。 4.4 二氧化锰，活性、粒状。 4.5 氢氧化钾溶液，400 g/L。 4.6 铬酸饱和硫酸溶液。 4.7 硫酸（1+1000），以甲基红指示至红色。 4.8 氯化钠溶液，260 g/L。 4.9 助熔剂：锡粒、铜片、铁粉等，碳含量不大于0.002%。 4.10 石棉纤维，经灼烧除碳处理。 5 仪器及设备 5.1 气体容量法定碳装置（见示意图）。 5.1.1 洗气瓶：内装铬酸饱和硫酸溶液。 5.1.2 洗气瓶：内装碱石灰或氢氧化钠（粒状）。 5.1.3 干燥塔：内装无水氯化钙。 5.1.4 高温燃烧管，φ×L：(23 mm～24 mm)×600 mm。 5.1.5 管式燃烧炉，可调节温度以满足燃烧需求。 5.1.6 石棉纤维，用于除碳处理。 5.1.7 除硫管，内装二氧化锰。 5.1.8 瓷舟：使用前在高温下通氧灼烧处理并干燥保存。 5.1.9 量气管：内装氯化钠溶液或硫酸溶液，刻度为0.05 mL（标准状况）。 5.1.10 吸收器：内装氢氧化钾溶液。 5.1.11 小活塞，用于通大气调节。 5.2 长钩，由低碳镍铬丝或耐热合金丝制成。 5.3 气压计，用于气压校正计算。 （后续示意图编号与设备编号未完全展开）
