【其他行业标准】 填料用氢氧化铝分析方法 第2部分:可溶碱含量的测定

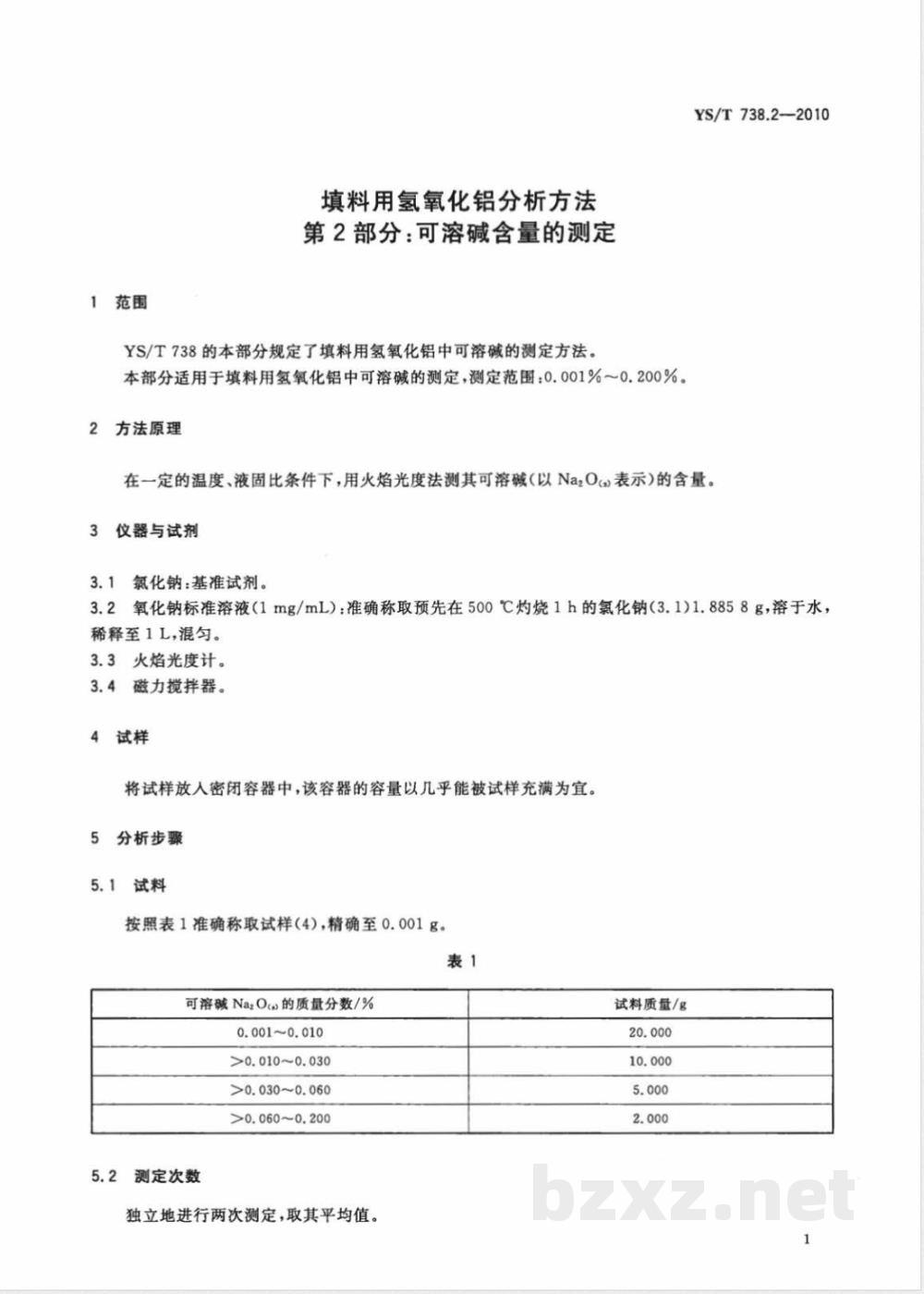

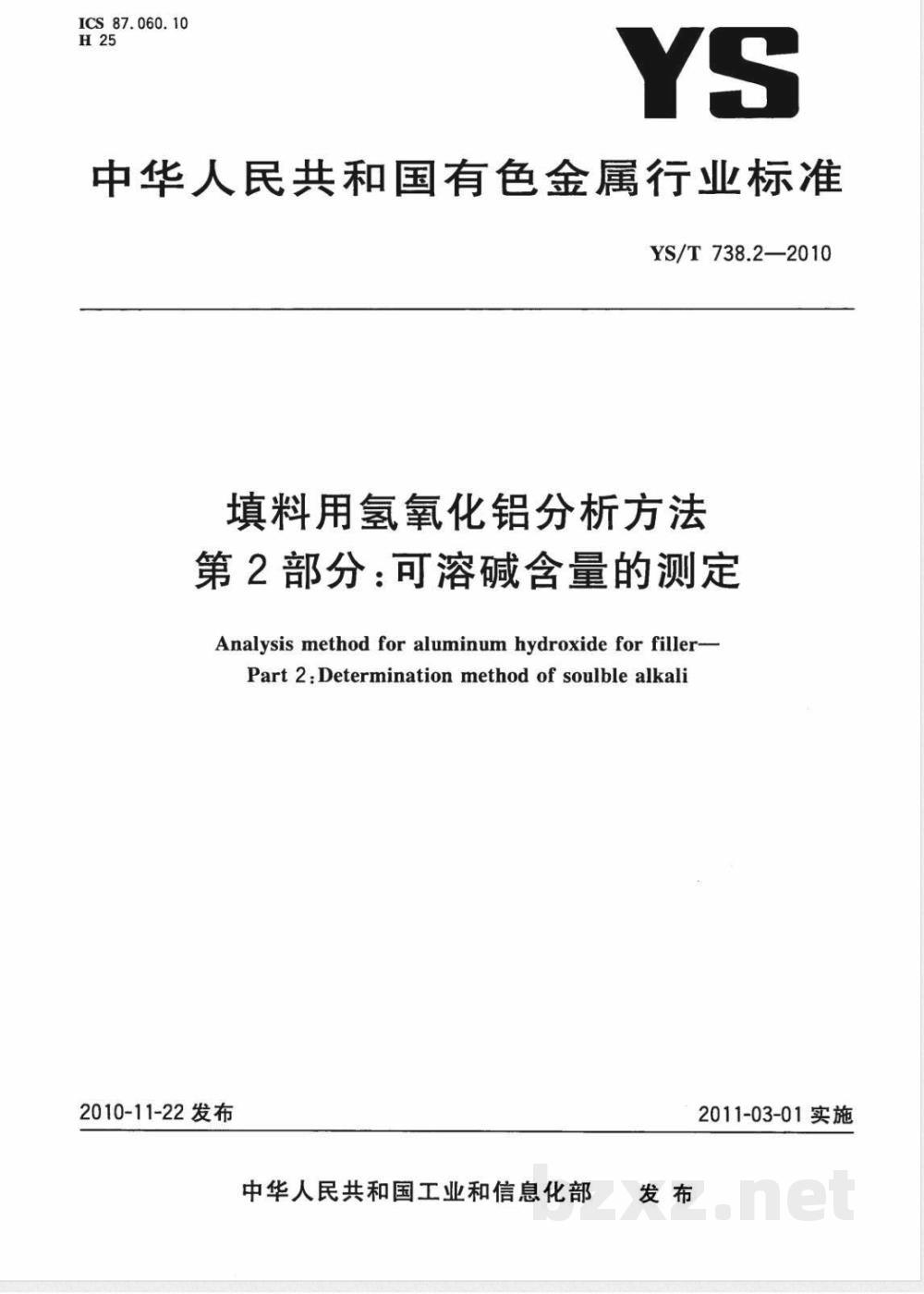

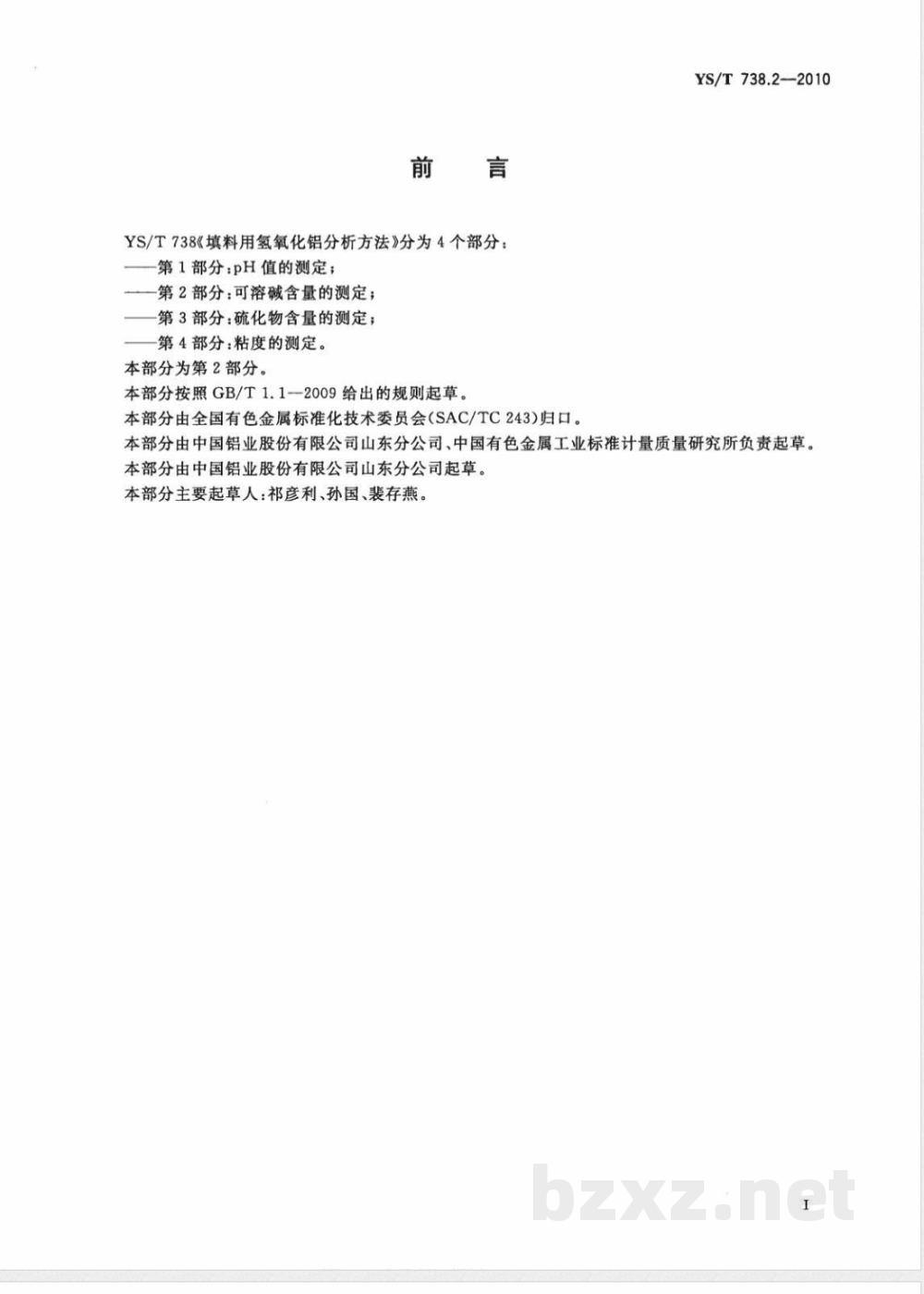

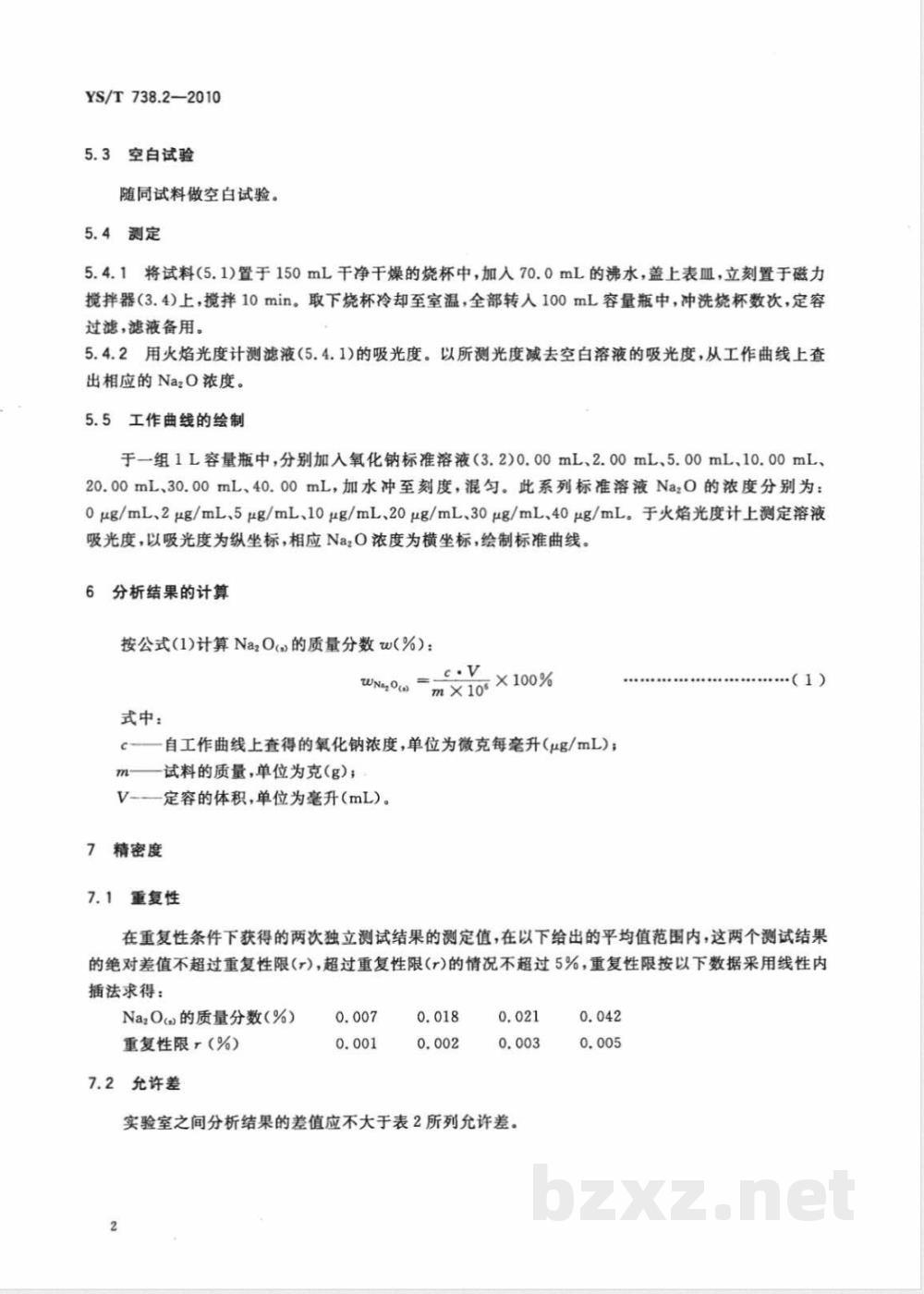

ICS 87.060.10 H25 YS 中华人民共和国有色金属行业标准 YS/T 738.2—2010 填料用氢氧化铝分析方法 第2部分：可溶碱含量的测定 Analysis method for aluminum hydroxide for filler - Part 2: Determination of soluble alkali 2010-11-22发布 中华人民共和国工业和信息化部发布 2011-03-01实施 前言 YS/T 738《填料用氢氧化铝分析方法》分为4个部分： 第1部分：pH值的测定； 第2部分：可溶碱含量的测定； 第3部分：硫化物含量的测定； 第4部分：粘度的测定。 本部分为第2部分。 本部分按照GB/T 1.1-2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分由中国铝业股份有限公司山东分公司、中国有色金属工业标准计量质量研究所负责起草。 本部分由中国铝业股份有限公司山东分公司起草。 主要起草人：祁彦利、孙国、裴存燕。 1 范围 本部分规定了填料用氢氧化铝中可溶碱的测定方法。 本部分适用于填料用氢氧化铝中可溶碱的测定，测定范围：0.001%～0.200%。 2 方法原理 在一定温度及液固比条件下，用火焰光度法测定可溶碱（以Na2O表示）的含量。 3 仪器与试剂 3.1 氯化钠：基准试剂。 3.2 氧化钠标准溶液（1 mg/mL）：准确称取在500℃灼烧1 h的氯化钠1.8858 g，溶于水并定容至1 L，混匀。 3.3 火焰光度计。 3.4 磁力搅拌器。 4 试样 将试样置于密闭容器中，容器容量应使试样尽量充满。 5 分析步骤 5.1 试料 按表1称取试样，精确至0.001 g。 表1 试料质量 Na2O质量分数/% —— 试料质量/g 0.001～0.010 —— 20.000 >0.010～0.030 —— 10.000 >0.030～0.060 —— 5.000 >0.060～0.200 —— 2.000 5.2 测定次数 独立进行两次测定，取平均值。 5.3 空白试验 随同试料进行空白试验。 5.4 测定 5.4.1 将试料置于150 mL烧杯中，加入70.0 mL沸水，盖表面皿后立即置于磁力搅拌器上搅拌10 min。冷却后转入100 mL容量瓶，定容、过滤，滤液备用。 5.4.2 用火焰光度计测定滤液吸光度，减去空白值后，从工作曲线上查得Na2O浓度。 5.5 工作曲线绘制 配制Na2O标准溶液系列（0、2、5、10、20、30、40 μg/mL），用火焰光度计测定吸光度，以吸光度为纵坐标、浓度为横坐标绘制标准曲线。 6 分析结果计算 Na2O质量分数w（%）按公式计算： w = (c × V) / (m × 10^5) × 100% 式中： c——由工作曲线查得Na2O浓度（μg/mL）； m——试料质量（g）； V——定容体积（mL）。 7 精密度 7.1 重复性 在重复条件下，两次独立结果差值不超过重复性限r，超出概率不大于5%。 7.2 允许差 不同含量范围对应允许差见表2。 表2 允许差 0.001～0.010 —— 0.001% >0.010～0.020 —— 0.002% >0.020～0.040 —— 0.003% >0.040～0.200 —— 0.005% 8 质量保证和控制 分析过程中应使用标准样品或控制样品进行校核，每年至少校核一次。当过程失控时应查明原因并纠正后重新校核。
